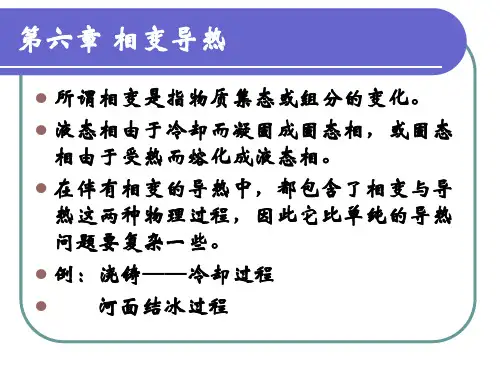

6-相变导热

实验查明，几乎所有的常用蒸气，在洁净 的材料表面上都形成膜状凝结。
珠状凝结：凝结液体不能很好地润湿壁面，凝结 液体在壁面上形成一个个小液珠。珠状凝结时， 所形成的液珠不断长大，在非水平的壁面上，因 受重力作用，液珠长大到一定尺寸后就沿壁面滚 下。在滚下的过程中，一方面会合相遇的液珠， 合并成更大的液滴，另一方面也扫清了沿途的液 珠，更利于蒸汽的凝结。凝结液只是局部隔断了 蒸汽与壁面间的换热，因此其热阻要远小于膜状 凝结。
层的导热热阻是主要热阻这一特点，忽略次要因 素，是分析求解换热问题的一个典范。 Nusselt膜状理论：凝结换热系数h只决定于膜的 厚度。
合理简化假设： 1）常物性； 2）蒸汽静止，汽液界面上无对液膜的粘滞应力； 3）液膜的惯性力可以忽略；
4）汽液界面无温差，界面上液膜温度等于饱和温度，tδ=ts；
7.凝结表面的几何形状
纯净水蒸气凝结表面传热系数很大，凝结侧热阻不是主要部 分。若实际运行中有空气漏入，则表面传热系数明显下降。
对制冷剂凝结，主要热阻在凝结一侧，必须对凝结换热进行 强化。方法：
(1)用各种带有尖锋的表面，使在其上凝结的液膜减薄； (2)使已凝结的液体尽快从换热表面排泄掉。 (3)对水平管外凝结，可采用各种类型锯齿管或低肋管冷凝
亦适用。实验表明：当膜层Re<1600时为层流。
2.湍流膜状凝结换热实验关联式
Nu = Ga1/(
Prw Prs
)
1 4
(Re
3 4
−
253)
+
9200
式中：Ga — 伽里略数，Ga = gl 3 .
ν2
Prw — 以tw为定性温度的 Pr Ga、Re 、Prs — 以ts为定性温度
4.液膜过冷度及温度分布的非线性

— —
横向节距 纵向节距
23
9-3 流体有相变时的对流换热
一、凝结换热
1.特点：
——蒸汽和低于饱和温度的冷壁面相接触时会发 生凝结换热，放出凝结潜热。（如电厂中：凝汽 器和回热加热器内，管外蒸汽与管外壁的换热）
➢两种凝结方式：根据凝结液体依附在壁面上的形
态不同分.
tw ts
1）膜状凝结：凝结液体能润湿壁面，
腾换热设备安全经济的工作区为泡态沸腾区。
34
炉内高热负荷区水冷壁沸腾换热的强化
35
各种对流换热比较
液体对流换热比气体强；
对同一种流体，强制对流换热比自然对流换热强；
紊流换热比层流换热强；横向冲刷比纵向冲刷强；
有相变的对流换热比无相变换热强。
表9-5 各种对流换热平均换热系数的大致范围
换热系数 α[w/(m2.K)]
二是在蒸汽中混入油类或脂类物质。对紫铜管进行表面改 性处理，能在实验室条件下实现连续的珠状凝结，但在工 业换热器上应用，尚待时日。
26
2.影响蒸汽膜状凝结换热的因素：
（1）蒸汽中含有不凝结气体的影响 ➢ 蒸汽中含有不凝结气体（如空气）时，即使含量极微，
也会对凝结换热产生十分有害的影响。不凝结气体将会在 液膜外侧聚集而形成一层气膜，使热阻大大增加，从而恶 化传热。
21
（1）管束排列方式的影响
s1
s1
s2
顺排
s2
叉排
叉排：换热系数大，但流动阻力大. 顺排：换热系数小，但流动阻力小.
22
s1
s1
s2
s2
顺排
叉排
（2）流动方向上管排数的影响
后排管受前排管尾流的扰动作用对平均换热系 数的影响直到20排以上的管子才能消失。

传热学第一章绪论1.传热学的定义: 研究由于温度差而引起的热能传递规律的科学.2.热流量（heat transfer rate）：单位时间内通过某一给定面积A的热量，记为Φ，单位为 W3.热流密度（或称面积热流量）:通过单位面积的热流量，记为q，单位是 W/m24.稳态过程与非稳态过程稳态过程：热量传递系统中各点温度不随时间而改变的过程非稳态过程：各点温度随时间而改变的过程5.热传导的定义：物体各部分之间不发生相对位移时，依靠分子、原子及自由电子等微观粒子热运动而产生的热量传递过程1）导热是物质的固有属性2）固、液、气等均具有一定的导热能力3）纯导热只发生在密实的固体和静止的流体中导热现象的判断？1）有温差；2）密实固体或静止流体6.模型一平壁稳态导热.影响因素:平壁面积,厚度,温差平壁稳态导热的计算公式：7.λ —热导率，又称导热系数.单位：W/(m·K) (热物理参数)8.热对流：流体中温度不同的各部分发生相互混合的宏观运动而引起的热量传递现象特点: 1）发生在流体中2）流体内部必须存在温差3）流体必须有宏观运动4）伴随着热传导9.对流传热：流动的流体与温度不同的固体壁面间的热量传递过程.(热对流的一种方式,传热学研究方式).分类:按流体流动的起因：1）自然对流、自由对流：流体冷、热各部分密度不同而引起的2）受迫对流、强迫对流：流体的流动是在外力（在泵或风机）作用下产生的技巧：给出流体速度的为强迫对流按流体有无相变：1）无相变的对流传热2）有相变的对流传热：沸腾换热、凝结换热10.如何判断对流传热1）发生在壁面和流体之间：参与物质类型2）壁面和流体存在温差：热量传递的前提3）流体要运动：速度体现一定不要遗漏自然对流11.对流传热的计算—牛顿冷却公式（对流传热的热量传递速率方程）当流体被加热时：当流体被冷却时：h-表面传热系数(过程量)，W/(m2·K)13.热辐射：由于自身温度（热）的原因而发出辐射能的现象（heat radiation）1）辐射传热：物体之间因为相互辐射、相互吸收而引起的热量传递过程2）理想物体：绝对黑体，简称黑体（能够全部吸收投射到其表面上辐射能的物体）14.黑体辐射的斯忒藩-玻耳兹曼（Stefan-Boltamann）定律实际物体的辐射能力：注意：1）σ—斯忒藩-玻耳兹曼常数，5.67×10-8W/(m2·K4) 2）ε—发射率（emissivity），习惯上也称为黑度，物性参数15.理想模型2—两平行黑体平板间的辐射传热（相距很近，表面间充满了透明介质）16.理想模型3—非凹表面1包容在面积很大的空腔2中注意：1）辐射传热必须采用热力学温度2）注意公式的使用条件3）“动态平衡”的含义（p8）17．导热、对流与辐射的辨析：1）导热、对流只在有物质存在的条件下才能实现；热辐射不需中间介质（非接触性传热）2）辐射不仅有能量的转移，而且伴随能量形式的转换；3）辐射换热是一种双向热流同时存在的换热过程；4）辐射能力与其温度有关，导热、对流与温差有关；导热与对流的辨析：气、液、固均具有导热能力，纯导热只发生在静止的流体中；对流只发生在流动的流体中；18．传热过程：热量由固体一侧的高温流体通过固体壁面传给另一侧低温流体的热量传递过程 。

1000J/g 以上。

纳米石墨相变储能复合材料具有储能密度高、导热换热效果优异、安全稳定、阻燃和环境友好等优点。

应用潜力：相变材料在其相变温度附近发生相变，释放或吸收大量热量，相变材料的这一特征可被用于储存能量或控制环境温度目的，在许多领域具有应用价值。

相变材料具有应用领域非常广泛的特点，在建筑节能、现代农业温室、太阳能利用、生物医药制品及食品的冷藏和运输、物理医疗（热疗）、电子设备散热、运动员降温（保暖）服饰、特殊控温服装、航天科技、军事红外伪装、电力调峰应用、工业余热储存利用等诸多领域均具有明显的应用价值。

相变材料简介相变材料的蓄热机理与特点相变储能建筑材料相变材料与建筑材料的复合工艺相变材料在建筑围护结构中的应用相变材料的选择简介相变材料(PCM - Phase Change Material)是指随温度变化而改变形态并能提供潜热的物质。

相变材料由固态变为液态或由液态变为固态的过程称为相变过程，这时相变材料将吸收或释放大量的潜热。

相变材料可分为有机（Organic）和无机(Inorganic) 相变材料。

亦可分为水合（Hydrated）相变材料和蜡质(Paraffin Wax)相变材料.我们最常见的相变材料非水莫属了，当温度低至0°C 时，水由液态变为固态（结冰）。

当温度高于0°C时水由固态变为液态（溶解）。

在结冰过程中吸入并储存了大量的冷能量，而在溶解过程中吸收大量的热能量。

冰的数量（体积）越大，溶解过程需要的时间越长。

这是相变材料的一个最典型的例子。

从以上的例子可看出，相变材料实际上可作为能量存储器。

这种特性在节能，温度控制等领域有着极大的意义。

因此，相变材料及其应用成为广泛的研究课题。

相变材料的蓄热机理与特点相变材料具有在一定温度范围内改变其物理状态的能力。

以固－液相变为例，在加热到熔化温度时，就产生从固态到液态的相变，熔化的过程中，相变材料吸收并储存大量的潜热；当相变材料冷却时，储存的热量在一定的温度范围内要散发到环境中去，进行从液态到固态的逆相变。
