张拉计算书

张拉力及伸长值计算一、T梁张拉力及伸长值计算1、张拉控制顺序张拉顺序：50％N2→100％N3→100％ N2→100％ N12、张拉力计算抗拉强度标准值fpk=1860MPa ，张拉控制应力为αcon=0.75fpk，单股张拉控制力P=193.9KN（设计图提供）。

（1）、25米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=8P=8×193.9=1551.2KN N2=N3=9P=9×193.9=1745.1KN边跨中梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×139.9=1551.2KN中跨边梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×193.9=1551.2KN中跨中梁3束Φj15.2mmN1=6P=6×193.9=1163.4KNN2=N3=7P=7×193.9=1357.3KN（2）、30米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=11P=11×193.9=2132.9KNN2=N3=10P=10×193.9=1939KN边跨中梁3束Φj15.2mmN1=N2=N3=9P=9×193.9=1745.1KN中跨边梁3束Φj15.2mmN1=10P=10×193.9=1939KNN2=N3=9P=9×193.9=1745.1KN中跨中梁3束Φj15.2mmN1=9P=9×193.9=1745.1KNN2=N3=8P=8×193.9=1551.2KN3、伸长值计算（1）、计算公式Pp=P*[1-e-(kL+μθ)]/(k*L+μθ)=P*M ΔL= P p*L/A y*E p式中：ΔL——预应力筋理论伸长值，m；Pp——预应力筋的平均张拉力，N；L——从张拉端至计算截面孔道长度， m；AY——预应力筋截面面积，取140，mm2；E p ——预应力筋的弹性模量，MPa，由实验数据取Ep=1.98*105 MPa；P——预应力筋张拉端的张拉力，KN；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和，rad；k——孔道每米局部偏差对摩擦的影响系数，取k=0.0015；μ——预应力筋与孔道壁的摩擦系数，μ取0.225；M——[1-e-(KL+μθ)]/(KL+μθ)。

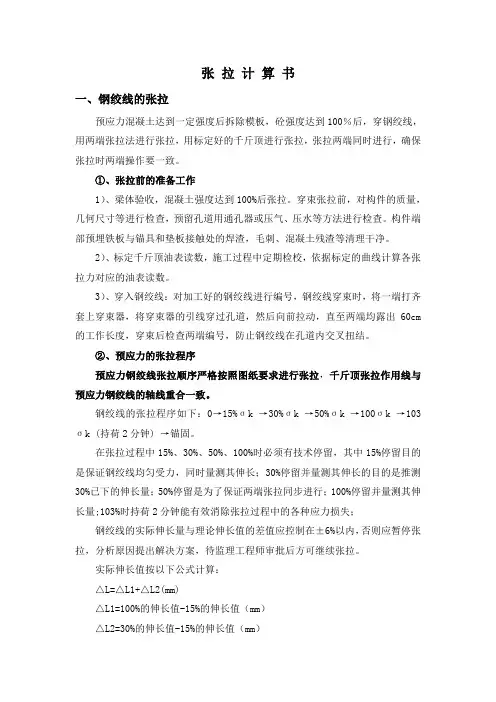

张拉计算书一、钢绞线的张拉预应力混凝土达到一定强度后拆除模板，砼强度达到100％后，穿钢绞线，用两端张拉法进行张拉，用标定好的千斤顶进行张拉，张拉两端同时进行，确保张拉时两端操作要一致。

①、张拉前的准备工作1）、梁体验收，混凝土强度达到100%后张拉。

穿束张拉前，对构件的质量，几何尺寸等进行检查，预留孔道用通孔器或压气、压水等方法进行检查。

构件端部预埋铁板与锚具和垫板接触处的焊渣，毛刺、混凝土残渣等清理干净。

2）、标定千斤顶油表读数，施工过程中定期检校，依据标定的曲线计算各张拉力对应的油表读数。

3）、穿入钢绞线：对加工好的钢绞线进行编号，钢绞线穿束时，将一端打齐套上穿束器，将穿束器的引线穿过孔道，然后向前拉动，直至两端均露出60cm 的工作长度，穿束后检查两端编号，防止钢绞线在孔道内交叉扭结。

②、预应力的张拉程序预应力钢绞线张拉顺序严格按照图纸要求进行张拉，千斤顶张拉作用线与预应力钢绞线的轴线重合一致。

钢绞线的张拉程序如下：0→15%σk →30%σk →50%σk →100σk →103σk (持荷2分钟) →锚固。

在张拉过程中15%、30%、50%、100%时必须有技术停留，其中15%停留目的是保证钢绞线均匀受力，同时量测其伸长；30%停留并量测其伸长的目的是推测30%已下的伸长量；50%停留是为了保证两端张拉同步进行；100%停留并量测其伸长量;103%时持荷2分钟能有效消除张拉过程中的各种应力损失；钢绞线的实际伸长量与理论伸长值的差值应控制在±6%以内，否则应暂停张拉，分析原因提出解决方案，待监理工程师审批后方可继续张拉。

实际伸长值按以下公式计算：△L=△L1+△L2(mm)△L1=100%的伸长值-15%的伸长值（mm）△L2=30%的伸长值-15%的伸长值（mm）③、张拉的操作步骤四人配备一套张拉顶，一人负责油泵，两人负责千斤顶，一人观测并记录读数，张拉按设计要求的顺序进行，并保证对称张拉。

20米箱梁预应力筋张拉计算书一、平均张拉力计算计算公式：PP=P*(1-e-(K*X+μ*θ))/(K*X+μ*θ)PP---预应力筋平均张拉力(N)P---预应力筋张拉端张拉力(N)X---张拉端至计算截面的孔道长(m)θ---从张拉端至计算截面曲线孔道部分切线的夹角之和（rad） K---管道偏差系数（设计图中给出0.0015）μ---管道摩擦系数（设计图中给出0.25）1、中跨N1束已知量：P = 775.62KN R = 3000cm K = 0.0015 μ = 0.25可得出：θ＝ 0.096（rad） Xab = 9.264m Xbc= 0.537m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*9.264+0.25*0.096))/(0.0015*9.264+0.25*0.096) =761.11KN②bc段为直线段，有摩擦力PP=761.11*(1- e-(0.0015*0.537))/(0.0015*0.537)=760.8 KN2、中跨N2束已知量：P = 581.72KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.096（rad） Xab =7.803m Xbc= 2.015m带入公式：①ab段为曲线段，有摩擦力PP=581.72*(1-e-(0.0015*7.803+0.25*0.096))/(0.0015*7.803+0.25*0.096) =571.45KN②bc段为直线段，有摩擦力PP=571.45*(1- e-(0.0015*2.015))/(0.0015*2.015)=570.59KN3、中跨N3束已知量：P= 581.7KN R = 3000cm K = 0.0015 μ = 0.25可得出：θ＝ 0.024（rad） Xab = 1.800m Xbc=7.901m带入公式：①ab段为曲线段，有摩擦力PP=581.7*(1-e-(0.0015*1.8+0.25*0.024))/(0.0015*1.8+0.25*0.024) =579.16KN②bc段为直线段，有摩擦力PP=579.16*(1- e-(0.0015*7.901))/(0.0015*7.901)=575.74KN4、边跨非连续端N1束已知量：P=775.62KN R=3000cm K=0.0015 μ=0.25可得出：θ＝ 0.096 （rad） Xab = 7.699m Xbc= 2.128m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*7.698+0.25*0.096))/(0.0015*7.698+0.25*0.096) = 762.0KN②bc段为直线段，有摩擦力PP= 762.0*(1-e-(0.0015*2.128))/(0.0015*2.128)= 760.78KN5、边跨非连续端N2束已知量：P= 775.62KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.096 （rad） Xab = 6.238m Xbc= 3.582 m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*6.238+0.25*0.096))/(0.0015*6.238+0.25*0.096) =762.83KN②bc段为直线段，有摩擦力PP= 762.83*(1-e-(0.0015*3.582))/(0.0015*3.582)= 760.78KN6、边跨非连续端N3束已知量：P= 775.62KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.024（rad） Xab =1.799m Xbc=8.001m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*1.799+0.25*0.096))/(0.0015*1.799+0.25*0.096) =772.21KN②bc段为直线段，有摩擦力PP= 772.21*(1-e-(0.0015*8.001))/(0.0015*8.001) = 767.6KN二、理论伸长值计算计算公式：ΔL = PP * L/(AP* EP)ΔL --- 预应力筋的理论伸长值（mm）PP--- 预应力的平均张拉力（N）L --- 预应力筋的长度（mm）AP--- 预应力筋的截面面积（139mm2/根）EP--- 预应力筋的弹性模量（设计图给出值为195000N/mm2）考虑锚具变形及钢筋回缩量 --- 6 mm1、中跨N1束①ab段：ΔLab=761.1*103*9.264/(139*4*195)=65.0(mm)②bc段：ΔLbc=760.8*103*0.537/(139*4*195)=3.8(mm)ΔL=ΔLab +ΔLbc=68.8(mm)2、中跨N2束①ab段：ΔLab=571.4*103*7.803/(139*3*195)=54.8(mm)②bc段：ΔLbc=570.5*103*2.015/(139*3*195)=14.1(mm)ΔL=ΔLab +ΔLbc=68.98(mm)3、中跨N3束①ab段：ΔLab=579.2*103*1.8/(139*3*195)=12.8(mm)②bc段：ΔLbc=575.8*103*7.901/(139*3*195)=55.9(mm)ΔL=ΔLab +ΔLbc=68.7(mm)4、边跨N1束①ab段：ΔLab=762.0*103*7.698/(139*4*195)=54.11(mm)②bc段：ΔLbc=760.8*103*2.128/(139*4*195)=14.93(mm)ΔL=ΔLab +ΔLbc=69.04(mm)5、边跨N2束①ab段：ΔLab=762.8*103*6.238/(139*4*195)=43.89(mm)②bc段：ΔLbc=760.8*103*3.582/(139*4*195)=25.13(mm)ΔL=ΔLab +ΔLbc=69.02(mm)6、边跨N3束①ab段：ΔLab=765.4*103*1.799/(139*4*195)=12.81(mm)②bc段：ΔLbc=760.8*103*8.001/(139*4*195)=56.65(mm) ΔL=ΔLab+ΔLbc=69.46(mm)由以上计算可得出：中跨N1、N2、N3束的理论伸长值ΔL为:ΔL1=68.8 * 2=137.6（mm）ΔL2=68.9 * 2=137.95（mm）ΔL3=68.7* 2=137.52（mm）边跨N1、N2、N3束的理论伸长值ΔL为:ΔL1=68.8 + 69.0=137.8（mm）ΔL2=68.9 + 69.0=138.0（mm）ΔL3=68.7 + 69.5=138.22（mm）三、实际伸长值计算计算公式：ΔL =ΔL1 +ΔL2ΔL --- 预应力筋张拉的实际伸长值（mm）ΔL1 --- 从初应力至最大张拉力间的实测伸长值（mm）ΔL2 --- 初应力以下的推算伸长值（mm），采用相邻级的伸长值。

30m箱梁预应力张拉计算书一、工程概述本工程为_____桥梁项目，其中 30m 箱梁采用预应力混凝土结构。

箱梁预应力钢束的布置和张拉是确保箱梁结构承载能力和耐久性的关键环节。

本次计算旨在确定预应力钢束的张拉控制应力、张拉力以及伸长量等参数，为施工提供准确的技术依据。

二、设计参数1、箱梁混凝土强度等级：C502、预应力钢绞线规格：采用高强度低松弛钢绞线，规格为 1×7-1520mm，标准强度 fpk ＝ 1860MPa，弹性模量 Ep ＝ 195×10⁵MPa。

3、管道摩擦系数：μ ＝ 0254、管道偏差系数：k ＝ 000155、锚具变形和钢绞线回缩值：一端锚具回缩量为 6mm，两端共计12mm。

三、预应力钢束布置本箱梁共设置了_____束预应力钢束，分别为 N1、N2、N3 等。

每束钢绞线的根数和布置位置根据箱梁的受力要求进行设计。

四、张拉控制应力计算根据设计要求，预应力钢绞线的张拉控制应力σcon 为：σcon ＝ 075fpk ＝ 075×1860 ＝ 1395MPa五、张拉力计算每束钢绞线的张拉力 P 按下式计算：P ＝σcon×Ap其中，Ap 为每根钢绞线的截面积，1×7-1520mm 钢绞线的截面积Ap ＝ 140mm²。

例如，对于 N1 束钢绞线，假设根数为 n，则其张拉力为：P ＝ 1395×n×140依次计算出各束钢绞线的张拉力。

六、理论伸长量计算预应力钢绞线的理论伸长量ΔL 按下式计算：ΔL ＝（P×L）／（Ap×Ep）式中，L 为预应力钢绞线的有效长度。

以 N1 束为例，详细计算其理论伸长量。

首先确定 N1 束钢绞线的有效长度，然后代入公式进行计算。

依次计算出各束钢绞线的理论伸长量。

七、实际伸长量计算实际伸长量的测量应在初应力（一般为10%σcon）下测量伸长量ΔL1，然后在20%σcon 下测量伸长量ΔL2，最后在100%σcon 下测量伸长量ΔL3。
