一、屏幕和视口设置与清除函数36. setviewport() 设置图形视口函数37. clearviewport()清除图形视口函数38. cleardevice() 清除屏幕函数39. getviewsettings() 获取图形视口设置函数二、调色板和颜色函数40. setpalette()设置调色板函数41. setallpalette()设置整个调色板函42. setbackcolor() 设置背景颜色函数43. setcolor() 设置颜色函数44. getbkcolor() 返回背景色函数45. getcolor() 返回当前绘图颜色46. getmaxcolor()返回最大颜色值函数47. getpalette() 获取调色板函数48. getpalettesize() 返回调色板大小函数49. getdefaultpalette() 获取缺省调色板函数三、屏幕位置函数50. getmaxx()返回最大x坐标函数51. getmaxy() 返回最大y坐标函数52. getx() 返回x坐标函数53. gety() 返回y坐标函数54. moveto()函数55. moverel() 相对移动函数----------------------------------------------------Borland C++提供了一整套综合性的图形函数，上节介绍了其中有关图形显示的函数，本节介绍其中的绘图函数，下节将介绍它的图形文本函数。

一般绘图时，首先要清除屏幕，设置图形视口，设置绘图颜色，然后在屏幕上某个位置画点或直线或曲线等。

下面给出具有这些功能的函数。

一、屏幕和视口设置与清除函数36. setviewport() 设置图形视口函数功能：函数setviewport() 设置当前图形视口。

用法：函数调用方式为void setviewport(int left,int top,int right,int bottom,int clip);说明：参数left,top是左上角坐标,right,bottom是右下角坐标，它们都是绝对屏幕坐标。

传给setviewport()的第五个参数是clip，如果clip为1，则超出视口的输出图形自动被裁剪掉，即所有作图限制于当前图形视口之内，如果clip为0，则不做裁剪，即作图将无限制地扩展于视口周界之外，直到屏幕边界。

若无效参数传入setviewport(),则graphresult()函数返回值-11，先前视口设置仍有效。

setviewport()函数的对应头文件为 graphics.h返回值：无例：建立对角为(6,6)和(88,88)的视口，并带有裁剪功能：setviewport(6,6,88,88,1);37. clearviewport()清除图形视口函数功能：函数clearviewport()清除当前图形视口，并把光标从当前位置移到原点(0,0)。

用法：该函数调用方式为void clearviewport(void);说明：此函数调用执行后，当前图形视口将不复存在。

这个函数对应的头文件是graphics.h返回值：无例：清除当前图形视口，但并非整个屏幕：clearviewport();38. cleardevice() 清除屏幕函数功能：函数cleardevice() 清除整个屏幕，并且将当前位置移到屏幕原点。

用法：此函数调用方式为void cleardevice(void);说明：该函数类似于文本模式下的函数clrscr()，但clrscr()函数不能在图形方式下工作；同样cleardevice()函数不能在文本模式下工作。

这个函数相应的头文件为graphics.h返回值：无例：清除当前整个屏幕：cleardevice();39. getviewsettings() 获取图形视口设置函数功能：函数getviewsettings()返回当前图形视口坐标和裁剪标志，坐标是绝对屏幕坐标，裁剪标志 1或 0。

用法：此函数调用方式为void getviewsettings(struct viewporttype *info);说明：该函数执行后，把有关当前视口的信息装入info指向的viewporttype型结构中。

viewporttype结构定义如下：struct viewporttype {int left,top,right,bottom;int clipflag;}这里left,top中存放视口左上角坐标，right,bottom中存放视口右下角坐标,clipflag 中存放裁剪标志，若clipflag为1 ，执行裁剪以防止超出视口边界，如果clipflag为0，则不对超出边界输出作裁剪。

getviewsettings()函数对应的头文件是graphics.h返回值：无例：显示当前视口角点坐标：struct viewporttype info;getviewsettings(&info);printf("left:%d top:%d\n",info.left,info.top);printf("right:%d bottom:%d\n",info.right,info.bottom);二、调色板和颜色函数进行图形显示或绘图，除了要知道用什么显示卡以及相应的图形驱动程序外，还必须了解它们支持什么样的调色板颜色。

40. setpalette()设置调色板函数功能：函数setpalette()可对调色板上的颜色的色彩值重新设定。

用法： setpalette()函数调用方式为void setpalette(int value,int color);说明：参数value为色彩值，color为色彩值相应的颜色名。

当需要将一颜色指定为一色彩值地，即可调用此函数来设置。

表1-7 预先定义的调色板与色彩-----------------------------------------------------------------调色板色彩0 色彩1 色彩2 色彩3-----------------------------------------------------------------C0 黑色淡绿红浅黄色C1 黑色淡青粉红白色C2 黑色绿色红色棕色C3 黑色青色品粉红淡灰色-----------------------------------------------------------------这个函数相对应的头文件为graphics.h返回值：无41. setallpalette()设置整个调色板函数功能：函数setallpalette()对某个调色板上的所有颜色重新设定彩色值。

用法：函数调用方式为void setallpalette(struct palettetype *p);说明：在低分辨率图形显示模式下，该函数无效。

若函数调用成功，则把p指向的palettetype 结构中的色彩值设置为当前调色板所有颜色的新色彩值。

palettetype结构定义如下：struct palettetype {unsigned char size;signed char color[16];};这里必须把size设置为调色板颜色的数目，并把每个色彩值都装入color数组相应元素中，然后才可用于调用函数。

此函数对应的头文件是graphics.h返回值：无例：把16色的EGA/VGA显示卡调色板改为其前16种颜色：struct palettetype;int i;for(i=0;i<16;i++) p.color[i]=i;p.size=16;setallpalette(&p);42. setbackcolor() 设置背景颜色函数功能：函数setbackcolor()把当前调色板颜色的第一个值改成指定的颜色值，以设置背景颜色。

用法：此函数调用方式为void setbackcolor(int color);说明：参数color为指定的背景色，其有效值可以是颜色符号名，也可以是色彩值。

表1-8列出了背景颜色供选取。

表1-8 背景颜色值----------------------------------------------------------------- 颜色符号名色彩值颜色符号名色彩值-----------------------------------------------------------------BLACK(黑色) 0 DARKGRAY(深灰) 8BLUE(蓝色) 1 LIGHTBLUE(淡蓝) 9GREEN(绿色) 2 LIGHTGREEN(淡绿) 10CYAN(青色) 3 LIGHTCYAN(淡青) 11RED(红色) 4 LIGHTRED(淡红) 12MAGENTA(品红) 5 LIGHTMAGENTA(粉红) 13BROWN(棕色) 6 YELLOW(黄色) 14LIGHTGRAY(淡灰) 7 WHITE(白色) 15-----------------------------------------------------------------调用该函数，将改变整个屏幕的颜色，如果新的背景色与原来屏幕的图形颜色相同，尽管图形信息不会丢失，但是看不见图形了。

如果所选背景色为对比鲜明的颜色，看不见的图形就会重新清晰地显现出来。

这个函数的头文件为graphics.h返回值：无例：把背景色置为淡蓝色setbackcolor(LIGHTBLUE);43. setcolor() 设置颜色函数功能：函数setcolor()设置当前绘图颜色(或称做前景色)。

用法：该函数调用方式为voids setcolor(int color);说明：参数color为选择的当前绘图颜色。

在高分辨率显示模式下，选取的color是实际色彩值，也可以用颜色符号名表示。

如果已经摇篮函数setpalette()改变了调色板色彩值，那么符号名就不可能产生预期作用了。

在低分辨率显示模式(320X200)下，选取的color是调色板颜色号，不是实际色彩值。

此函数相应的头文件为graphics.h返回值：无例：设置16种不同的颜色，显示16段直线：#include<graphics.h>void main(){int driver,mode;int i;driver=DETECT;mode=0;initgraph(&driver,&mode,""); moveto(0,200);for(i=0;i<16;i++){setcolor(i);linerel(20,0);}getch();restorecrtmode();}。

合集下载

Visual C++绘图

Visual C++绘图

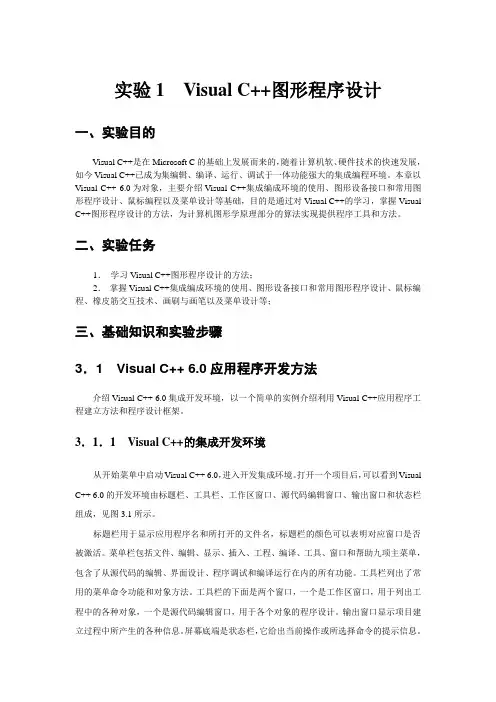

实验1 Visual C++图形程序设计一、实验目的Visual C++是在Microsoft C的基础上发展而来的，随着计算机软、硬件技术的快速发展，如今Visual C++已成为集编辑、编译、运行、调试于一体功能强大的集成编程环境。

本章以Visual C++ 6.0为对象，主要介绍Visual C++集成编成环境的使用、图形设备接口和常用图形程序设计、鼠标编程以及菜单设计等基础，目的是通过对Visual C++的学习，掌握Visual C++图形程序设计的方法，为计算机图形学原理部分的算法实现提供程序工具和方法。

二、实验任务1．学习Visual C++图形程序设计的方法；2．掌握Visual C++集成编成环境的使用、图形设备接口和常用图形程序设计、鼠标编程、橡皮筋交互技术、画刷与画笔以及菜单设计等；三、基础知识和实验步骤3．1 Visual C++ 6.0应用程序开发方法介绍Visual C++ 6.0集成开发环境，以一个简单的实例介绍利用Visual C++应用程序工程建立方法和程序设计框架。

3．1．1 Visual C++的集成开发环境从开始菜单中启动Visual C++ 6.0，进入开发集成环境。

打开一个项目后，可以看到Visual C++ 6.0的开发环境由标题栏、工具栏、工作区窗口、源代码编辑窗口、输出窗口和状态栏组成，见图3.1所示。

标题栏用于显示应用程序名和所打开的文件名，标题栏的颜色可以表明对应窗口是否被激活。

菜单栏包括文件、编辑、显示、插入、工程、编译、工具、窗口和帮助九项主菜单，包含了从源代码的编辑、界面设计、程序调试和编译运行在内的所有功能。

工具栏列出了常用的菜单命令功能和对象方法。

工具栏的下面是两个窗口，一个是工作区窗口，用于列出工程中的各种对象，一个是源代码编辑窗口，用于各个对象的程序设计。

输出窗口显示项目建立过程中所产生的各种信息。

屏幕底端是状态栏，它给出当前操作或所选择命令的提示信息。

CDC类的主要绘图成员函数

CDC类的主要绘图成员函数

CDC类的主要绘图成员函数CDC类中常用绘图函数1）绘制像素函数原型：COLORREF SetPixel(int x,int y,COLORREF crColor );设置某像素点的RGB值2）获取像素颜色函数原型：COLORREF GetPixel（int x，int y）const；返回值：指定像素的RGB值。

参数说明：得到指定像素的RGB颜色值一、画笔函数画笔是用来绘制直线、曲线或图形的边界线，是绘图工具类之一画笔通常具有线型、宽度和颜色三种属性画笔的线型通常有实线、虚线、点线、点划线、双点划线、不可见线和内框架线7种，这些线型都是以PS_为前缀的预定义标识符默认的画笔是一个像素单位的黑色实线要想更换画笔，可以在创建新画笔对象后，将其选入设备上下文，就可使用新画笔进行绘图。

1）创建画笔函数原型：BOOL CreatePen(int nPenStyle，int nWidth，COLORREF crColor);返回值：非零。

参数说明：第一个参数nPenStyle是画笔的风格代码第二个参数nWidth是画笔的宽度第三个参数crColor是画笔的颜色。

PS_SOLID；实线；宽度任意指定PS_DASH；虚线；宽度1（不可任意指定）PS_DOT；点线；宽度1（不可任意指定）PS_DASHDOT；点划线；宽度1（不可任意指定）PS_DASHDOTDOT；双点画线；宽度1（不可任意指定）PS_NULL；不可见线；宽度1（不可任意指定）PS_INSIDEFRAME；内框架线；宽度任意指定2）选择画笔函数原型：Cpen *SelectObject(Cpen *pPen);返回值：被替代画笔的指针。

参数说明：参数pPen是Cpen类的被选中的新画笔对象指针。

本函数把原画笔换成新画笔，同时返回指向原画笔的指针。

3）删除画笔函数原型：BOOL DeleteObject( );返回值：非零。

参数说明：画笔使用完毕，把已成自由状态的画笔从系统内存中清除。

initgraph函数

initgraph函数

initgraph函数
initgraph函数是C语言中的一个图形库函数，用于初始化图形窗口和图形环境。

在使用图形库进行绘图之前，必须先调用initgraph 函数初始化图形环境，否则程序无法正常工作。

initgraph函数的参数包括窗口宽度、窗口高度、图形环境的深度、窗口标题等。

这些参数可以根据需要进行修改，以达到绘图的最佳效果。

在initgraph函数被调用之后，可以使用各种图形库函数进行绘图操作，如绘制直线、矩形、圆形等。

使用图形库进行绘图可以为程序增加更多的视觉效果，使程序更加具有吸引力。

总之，initgraph函数是进行图形绘制的必要函数之一，熟练掌握其使用方法，能够更加方便快捷地进行图形绘制。

- 1 -。

c语言,画矩形并使其旋转

c语言,画矩形并使其旋转

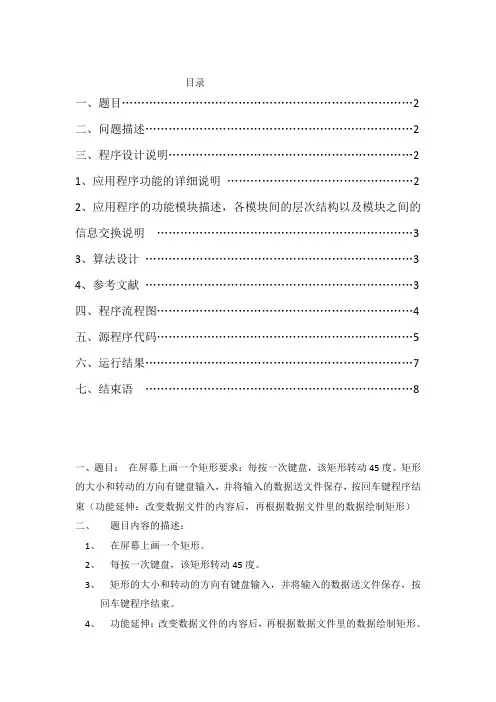

目录一、题目 (2)二、问题描述 (2)三、程序设计说明 (2)1、应用程序功能的详细说明 (2)2、应用程序的功能模块描述，各模块间的层次结构以及模块之间的信息交换说明 (3)3、算法设计 (3)4、参考文献 (3)四、程序流程图 (4)五、源程序代码 (5)六、运行结果 (7)七、结束语 (8)一、题目：在屏幕上画一个矩形要求：每按一次键盘，该矩形转动45度。
