光纤编码光纤型号小结

1.多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

2.单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。

这就是说在1.31μm波长处，单模光纤的总色散为零。

从光纤的损耗特性来看，1.31μm处正好是光纤的一个低损耗窗口。

这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。

1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。

3.各种光纤接口类型介绍FC圆型带螺纹(接头是金属接头，配线架上用的最多)ST 卡接式圆型；SC( smart card)卡接式方型(工程塑料，路由器交换机上用的最多)LC接头与SC接头形状相似，较SC接头小一些PC 微球面研磨抛光；APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观“/”后面表明光纤接头截面工艺，即研磨方式。

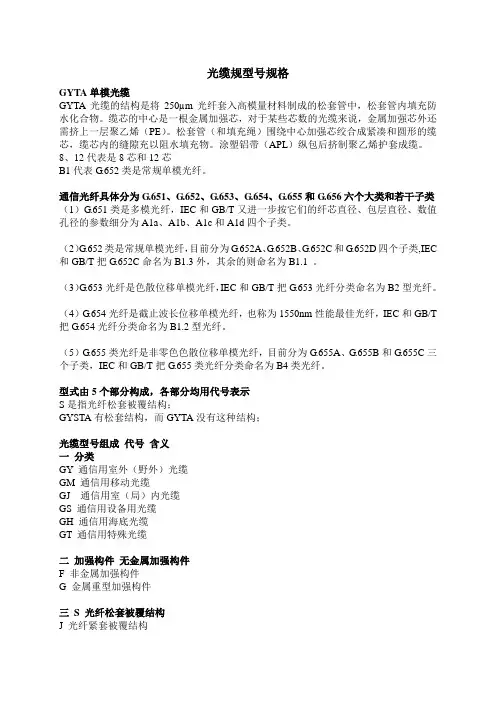

光缆规型号规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类（1）G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC 和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1 。

（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。

（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T 把G.654光纤分类命名为B1.2型光纤。

（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

光纤的型号及应用场景光纤是一种用于传输光信号的细长柔软的透明纤维，由玻璃或塑料制成。

它具有高速、高带宽、低延迟、抗干扰等优点，因此在通信、医疗、军事、工业等领域广泛应用。

在通信领域，光纤主要用于长距离传输及宽带接入。

随着信息化的发展，人们对通信速度和信号品质的要求越来越高，这就对传输介质提出了更高的要求。

光纤以其极高的传输速度和大容量的传输能力成为现代通信网络的首选传输介质。

在城域网和广域网中，光纤传输可以实现几十公里到上千公里的长距离传输，满足了长距离通信的需求。

而在家庭和企业宽带接入中，光纤网络的高速率和稳定性保证了用户可以获得更快速的上网体验。

在医疗领域，光纤的应用主要体现在内窥镜、激光治疗和医疗光学成像等方面。

内窥镜是医学诊断和手术中常用的一种器械，通过光纤的柔韧性和小尺寸，医生可以将其引入人体各个部位进行检查和治疗操作，减少了手术创伤和病人的痛苦。

激光治疗则是利用光纤输送激光进行手术或治疗，具有微创、准确性高等优点。

医疗光学成像则通过光纤传输图像信号，可以实现内部器官的清晰成像，辅助医生做出准确的诊断。

在航空航天和军事领域，光纤主要用于制导、通讯和传感等方面。

光纤制导技术可以使导弹、火箭等远程武器实现高精度打击目标，提高了武器的精确度和作战效果。

光纤通讯则可以保障军事通讯的快速、稳定和安全，极大地提升了指挥系统的效能。

在传感方面，光纤传感器能够实现对环境参数的高精度检测和监测，如温度、压力、振动、水声等，为航空航天和军事系统提供了更为可靠的监测手段。

在工业领域，光纤主要用于激光加工、工业自动化和测量检测等方面。

光纤激光加工可以实现对各种材料的精细加工，如切割、焊接、打孔等，提高了加工质量和效率。

工业自动化中，光纤的高速率和稳定性保证了工厂内各种设备的联网和通讯，实现了智能化生产。

在测量检测方面，光纤传感器可以实现对机械振动、温度和变形等参数的实时监测，保障了工业生产的安全和稳定。

综上所述，光纤具有高速、高带宽、低延迟和抗干扰等特点，因此在通信、医疗、航空航天、军事和工业领域都有广泛的应用场景。
