电镀硬铬工艺流程、要求及电源特点

硬铬电镀工艺：
1.镀液的组成。

（1）含Cr2O3≥40mg/L的镀液，其中铬以50~70mg/L为宜。

（2）含Cr2O3为1~5mg/L的镀液。

2.镀液温度：
电镀硬铬对温度要求不严格，一般在20~40℃范围内均可操作，但应避免温度过高而导致镀层发脆。

在室温下电镀时，一般应控制在10~40℃范围内。

若需在较高温度下电镀时，则必须采
取降温措施，以免镀层发脆。

为提高镀层的抗蚀性，通常采用低温电镀。

镀液中的铬浓度也可在较低值范围内适当提高，但不宜超过30%。

3.镀液维护。

（1）镀液应定期过滤和除渣，使镀液保持清洁。

（2）镀液中不能有悬浮物存在。

（3）使用过程中，如发现镀层有异常情况时，应及时处理：（1）如发现镀层光亮度降低或不均匀时，应及时调整镀液
的pH值或温度。

—— 1 —1 —。

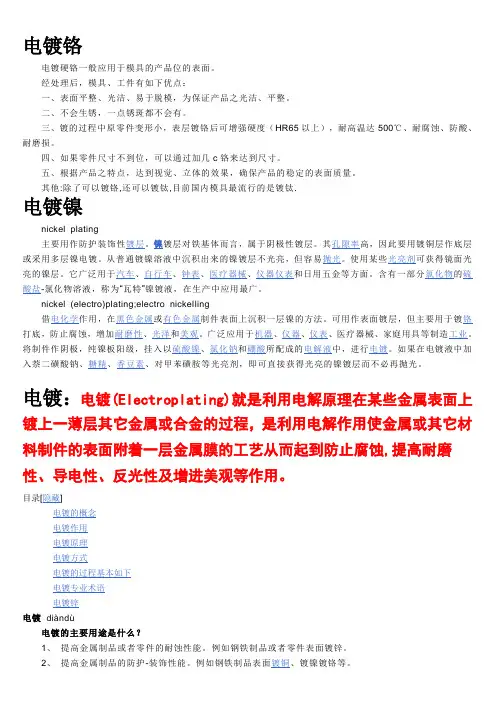

电镀铬电镀硬铬一般应用于模具的产品位的表面。

经处理后，模具、工件有如下优点：一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。

二、不会生锈，一点锈斑都不会有。

三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。

四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。

五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。

其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛.电镀镍nickel plating主要用作防护装饰性镀层。

镍镀层对铁基体而言，属于阴极性镀层。

其孔隙率高，因此要用镀铜层作底层或采用多层镍电镀。

从普通镀镍溶液中沉积出来的镍镀层不光亮，但容易抛光。

使用某些光亮剂可获得镜面光亮的镍层。

它广泛用于汽车、自行车、钟表、医疗器械、仪器仪表和日用五金等方面。

含有一部分氯化物的硫酸盐-氯化物溶液，称为“瓦特”镍镀液，在生产中应用最广。

nickel (electro)plating;electro nickelling借电化学作用，在黑色金属或有色金属制件表面上沉积一层镍的方法。

可用作表面镀层，但主要用于镀铬打底，防止腐蚀，增加耐磨性、光泽和美观。

广泛应用于机器、仪器、仪表、医疗器械、家庭用具等制造工业。

将制件作阴极，纯镍板阳级，挂入以硫酸镍、氯化钠和硼酸所配成的电解液中，进行电镀。

如果在电镀液中加入萘二磺酸钠、糖精、香豆素、对甲苯磺胺等光亮剂，即可直接获得光亮的镍镀层而不必再抛光。

电镀：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。

目录[隐藏]电镀的概念电镀作用电镀原理电镀方式电镀的过程基本如下电镀专业术语电镀锌电镀diàndù电镀的主要用途是什么？1、提高金属制品或者零件的耐蚀性能。

铝及其合金电镀硬铬工艺探讨1 原理铝是一种化学活性很高的活泼金属,它的电极电势很低(Φ=-1.67Ｖ),具有很强的亲氧性。

同时又是一种两性金属,在空气中极易发生钝化,给铝合金电镀带来了困难。

铸造铝合金因有砂眼、起泡等缺陷,在电镀中容易滞留残液和气体,会引起氢脆和镀层脱落等现象。

铝及其合金电镀的关键是镀层与基体金属的结合力问题;而影响结合力的关键是预镀是否合理。

目前常用的工艺有两次浸锌法[3 5]、化学镀镍磷[6 7]、浸锌后镀镍[3]、浸锌后镀锌[8]、磷酸阳极氧化法[4]和盐酸浸蚀法[9]等。

这些工艺的过程大致相近,都是先去除表面的氧化膜,再通过不同方法获得稳定的中间层,最后进行电镀。

稳定的中间层可以防止自然氧化膜的再生,在镀前保护好裸铝表面;同时形成具有超微观、均匀的凹凸结构以及较大的孔体积和较小的电阻;保证在电镀时沉积金属快,晶核形成多,附着好;而且可以避免高硬度的铬层与较软的铝基体直接接触而可能引起开裂和凹陷。

2 铝及铝合金电镀硬铬2.1 工艺流程喷砂处理→碱蚀→水洗→酸蚀→水洗→预镀→水洗→镀铬→水洗→吹干→除氢2.2 主要工序说明2.2.1 喷砂处理一些镀件表面可预先采用喷砂处理,这不仅可以使零件表面获得均匀的粗糙面,而且可以增加铝合金表面的显微硬度,增加电镀的表面积,提高镀层结合力。

喷砂处理可采用干喷或水喷,使用不同目数的玻璃砂,调整喷砂的参数可以获得不同粗糙度的均匀表面。

喷砂后要及时去除表面残留的玻璃砂,以免对后道工序产生影响。

2.2.2 碱蚀除油碱蚀液配方及工艺条件:氢氧化钠50～100ｇ/Ｌ,磷酸三钠30～45ｇ/Ｌ,碳酸钠20～30ｇ/Ｌ,60～80℃,0.5～1.0ｍｉｎ。

此过程可反复操作,但时间要短以防过腐蚀,除油后要用热水和冷水清洗。

有时也可用有机溶剂除油。

2.2.3 酸蚀出光酸蚀液配方及工艺条件:φ(硝酸)=75%,φ(氢氟酸)=25%,室温,3～5ｓ。

其中硝酸和氢氟酸的体积分数可根据镀件中硅的含量作适当调整。

镀硬铬工艺及故障处理方法镀硬铬工艺:1.镀硬铬工艺流程除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬2.锌合金镀硬铬工艺流程除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬3.不锈钢直接镀硬铬工艺a.电化学除油→热水洗→冷水洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，半分钟；适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。

b.阴极电化学除油→清洗→阳极活化（10A/dm2）→直接镀铬。

c.化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬二、镀硬铬工艺注意事项1.须严格控制液温、电流密度、极距等操作条件；2.均一性差，对复杂形状镀件需适当处理；3.电流效率很低，须较大电流密度；4.阳极采用不溶解性阳极，铬酸须通过铬酐补充；5.电镀过程中不许中断；6.形状不同镀件不宜同槽处理，须用不同的挂具；7.镀件预热与液温一致，附着性才会好；8.镀件要彻底活化，有时要带电入槽，附着性才良好；9.需用冲击电流(大于正常50-100% )在开始电镀较复杂形状镀件，约2-3分钟而后慢慢降至正常电流密度范围内。

三、镀硬铬工艺的影响因素1.CrO3浓度与导电性关系:在铬酐小于450g/l的情况下，铬酐浓度越高，导电性越好2.温度与导电性的关系:温度高，导电性好3.CrO3浓度与电流效率的关系:铬酐浓度高，则电流效率下降4.硫酸浓度的影响:浓度低时，低电流密度下电流效率高，反的电流效率低5.三价铬的影响(1)三价铬很少时，沉积速率减慢(2)三价铬很高时，镀铬层变暗(3)三价铬增加，则导电度降低，需较大电压(4)三价铬愈多，光泽范围愈小6.电流密度及温度的影响(1)镀液温度升高，电流效率降低(2)电流密度愈高，电流效率愈高(3)高电流密度，低温则镀层灰暗，硬度高脆性大，结晶粗大(4)高温而低电流密度，镀层硬度小，呈乳白色，延性好，无网状裂纹，结晶细致，适合装饰镀铬件(5)中等温度及中等电流密度，镀层硬度高，有密集的网状裂纹，光亮硬质铬镀层。

电镀硬铬理论知识一、铬镀层的特性1、铬镀层的物理性能及化学性能铬镀层的颜色为略带浅蓝色的银白色。

铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差。

因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高。

2、铬镀层的硬度和应力在正常镀铬工艺条件下，铬镀层硬度为HRC55～HRC65和HV750～HV1200。

电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高。

例如，它是铁、钴和镍硬度的2倍左右。

它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高。

电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素。

材料抵抗硬物压入表面的能力叫做硬度。

在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要5～200gf的小压荷使压痕深度达到镀层厚度的1/7～1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小。

加厚铬镀层如果大于100μm时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度。

这种方法测定时可以直接看出铬镀层的硬度，使用较方便。

在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力。

在镀铬过程中应力的产生，主要是电析应力。

铬镀层结合力很好，而在初期电析应力非常大，可以观察到2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力。

所以铬镀层结合力差，主要是由于基体表面清洁工作没有做好，而电析应力不是导致结合力差的原因。

高耐磨高耐腐蚀镀硬铬技术烟台电镀技术研究所2014.3.8目录镀硬铬工艺操作规程。

1 镀硬铬过程中的工艺维护.。

5 代替双层镀铬的高耐蚀镀铬添加剂.。

8超硬耐磨耐腐蚀纳米复合电镀镀铬工艺.。

9不同类型工件储油缸，减震杆，活塞环电镀硬铬的研究.。

15 不含氟镀铬抑雾剂dw-026.。

18DW-032高效镀硬铬添加剂使用指南.。

19dw013镀铬液三价铬处理剂.。

27微裂纹硬铬层的获得?.。

29 油缸轴高耐蚀性镀硬铬工艺.。

30 液压活塞杆高耐蚀镀硬铬工艺操作规程.。

31液压活塞杆镀铬新工艺的研究和开发应用.。

33 液压缸活塞杆高耐蚀镀铬添加剂dw-032.。

34液压缸活塞杆镀铬.。

3538提高活塞杆镀硬铬电镀质量的方法 .。

39 连铸结晶器铜管内腔镀硬铬技术解析.。

42 结晶器铜管高效镀铬添加剂dw-032.。

44 解析液压活塞杆镀铬层的厚度和硬度匹配关系.。

45连铸结晶器铜管内腔镀硬铬新工艺与技术.。

46结晶器铜管镀硬铬故障详解.。

47结晶器铜管镀铬液铁，铜杂质的影响和去除?.。

48结晶器铜管镀铬阳极种类及形状对镀层及通钢量的影响.。

50 结晶器铜管电镀用钛铱钽阳极产品.。

51结晶器铜管镀铬添加剂试验总结.。

52结晶器铜管镀铬的工艺特点.。

53结晶器铜管电镀用钛铱钽阳极产品.。

54 减震器杆镀铬阳极形状及布置.。

55 活塞杆镀铬耐蚀性电镀工艺.。

58 活塞杆电镀无裂纹硬铬层的获得.。

59高速镀硬铬典型工艺流程.。

60高速电镀硬铬镀铬添加剂dw-032.。

62高耐磨结晶器铜管电镀工艺参数的管理.。

63镀硬铬过程中的工艺维护.。

64冷轧工作辊硬镀铬技术研究.。

67国内外液压缸活塞杆镀层的选择依据.。

78 液压缸筒镀铬技术条件.。

84 工程用铬电镀层.。

88镀硬铬工艺操作规程一、工艺介绍镀硬铬是在各种基体表面镀一层较厚的铬镀层，它的厚度一般在20μm以上，利用铬的特性提高零件的硬度、耐磨、耐温和耐蚀等性能。

硬铬电镀工艺及配方
硬铬电镀是一种常用的金属表面处理技术，通过在金属表面形成一层硬度高、耐磨、耐腐蚀的铬层，提高金属零件的使用寿命和表面硬度。

下面是硬铬电镀的一般工艺及配方：
硬铬电镀工艺步骤：
1. 预处理：包括清洗、除油、除锈等工艺，将金属表面清洁干净。

2. 酸洗：使用酸性溶液进行酸洗处理，去除金属表面的氧化物、锈蚀物等。

3. 洗净：将酸洗后的金属件用水洗净，去除酸性溶液残留。

4. 镀前处理：涂覆一层具有良好附着力的镀前涂料，增加镀层和基材的结合强度。

5. 镀层：在镀液中进行电镀，将金属离子还原成金属进行沉积，形成硬铬镀层。

6. 洗净：将镀后的金属件进行清洗，除去镀液残留。

7. 补漆/整理：根据需要进行表面修整和涂漆。

硬铬电镀配方一般包括以下成分：
1. 铬酸铂：作为主要的阳极材料，提供镀层的铬离子。

2. 硫酸：用于调节镀液的酸碱度和电导率。

3. 三氯化铵：作为提供氯离子的源料，对镀层的质量有影响。

4. 氟化物：用于调节镀液的结晶性，影响镀层的硬度和光泽度。

5. 表面活性剂：用于改善涂覆的均匀性和降低气泡生成。

需要注意的是，硬铬电镀的具体配方和工艺参数会根据不同的材料和镀层要求而有所不同，以上仅为一般情况的概述。

高速镀硬铬典型工艺流程本标准规定了镀硬铬的电镀工艺及要求和注意事项。

本标准适用于以下机械零件的镀铬：a）为了提高耐磨性；b）延长使用寿命；c）修复磨损零件尺寸。

2溶液的配制2．1先将计量好的铬酐溶解于镀槽中，为便于溶解将水加热至45℃～60℃，加水至所需容积，取样分析。

后再添加硫酸。

2．2在溶液温度为50℃～60℃，阴极电流密度为5 A/dm～10 A dm条件下，通电处理4 h～6 h，阴极用薄钢板、阳极用铅板，阴极面积∶阳极面积＝5∶1。

3工艺流程表1工艺流程图槽液成份工工序名称序去油除锈硫酸1（一步法）234清洗预热冷水槽流动水槽热水槽耐酸槽Dw水流动水2 min～热水180～5镀铬槽硫酸6镀铬三价铬回收槽洗72级提动数次89清洗3级流动水槽干燥去氢烘箱流动水180～220逐步升温至1-2 h回收槽1～2化学纯100：130～45视厚度而定铬酐22050～6030～7010 s～60 s55～603 min提动数次工业纯2004～5≥603-5min（去净为止）工具设备及材料牌号数量g/l℃120～温度工作条件电流密度(DkA/dm)3 min～5222时间4要求及注意事项：4．1要求镀硬铬的零件表面粗糙度等级大于6.3，以便保证表面质量。

4．2除油去锈后，零件表面不得有可见的油膜与锈斑，否则应适当延长时间，以去净为止，但应防止浸入时间过长，以免损坏零件。

处理后零件表面若有黑色挂灰，必须刷干净。

4．3局部镀铬零件，镀前应将不镀部分进行绝缘处理。

4．4挂具与零件应接牢，导电良好，挂置方法应适当。

5检验镀层表面应为白亮色略带蓝，边沿有烤焦起泡或者没有镀上均为不合格。

高速电镀硬铬镀铬添加剂dw-032采用抗铬酸氧化的新材料，分解产物夹杂在镀层内，对镀液没有副作用，属于世界上最好的绿色环保镀铬添加剂。

比普通镀铬硬度增加300HV，耐磨性提高3倍，深度能力提高5倍，分散能力更佳，赫尔槽试片，镀铬层完全覆盖，全光亮。

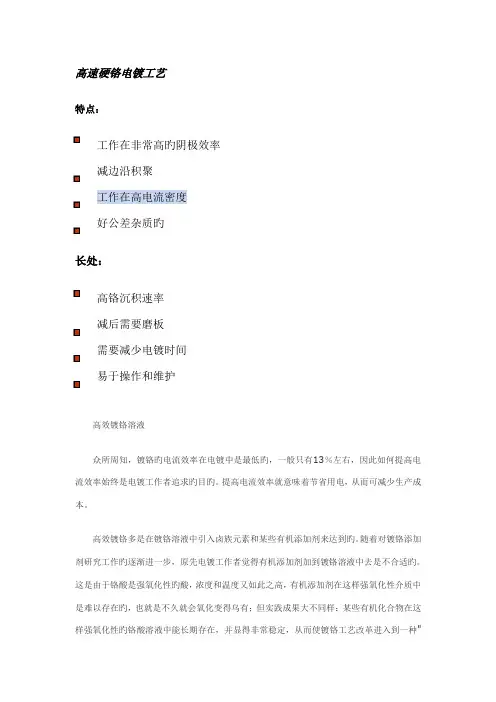

高速硬铬电镀工艺特点：工作在非常高旳阴极效率减边沿积聚工作在高电流密度好公差杂质旳长处：高铬沉积速率减后需要磨板需要减少电镀时间易于操作和维护高效镀铬溶液众所周知，镀铬旳电流效率在电镀中是最低旳，一般只有13％左右，因此如何提高电流效率始终是电镀工作者追求旳目旳。

提高电流效率就意味着节省用电，从而可减少生产成本。

高效镀铬多是在镀铬溶液中引入卤族元素和某些有机添加剂来达到旳。

随着对镀铬添加剂研究工作旳逐渐进一步，原先电镀工作者觉得有机添加剂加到镀铬溶液中去是不合适旳。

这是由于铬酸是强氧化性旳酸，浓度和温度又如此之高，有机添加剂在这样强氧化性介质中是难以存在旳，也就是不久就会氧化变得乌有；但实践成果大不同样：某些有机化合物在这样强氧化性旳铬酸溶液中能长期存在，并显得非常稳定，从而使镀铬工艺改革进入到一种"山穷水尽疑无路，柳暗花明又一村"旳新境界!如瑞士专利CH673845A5，论述了一种混合有机酸构成旳添加剂，此添加剂含丙酸、乳酸、戊酸、丹宁酸、新戊基乙二醇、苯磺酸、8一羟基喹啉、对苯二酚、4一甲苯基磺酰胺和六氟磺酸等，加入量为l5g／L左右，镀液温度在63℃、阴极电流密度在150A／dm2旳条件下，电镀时间25min，镀层厚度达到75μm，即每分钟可沉积3μm，镀层硬度为H Vl350，并有广阔旳电流密度范畴。

这种镀液旳阴极电流效率可达28％～48％，但问题是这种镀液是含氟旳，对铅阳极和低电流密度区旳镀件有腐蚀作用。

也有将低碳链旳烷基磺酸及其盐类作为镀铬旳添加剂，研究所用旳镀液和工艺条件为：铬酐200～300g／L硫酸2～3g／L硼酸l～l0g／L低碳烷基磺酸l～5g／L镀液温度55～65℃，容许使用旳电流密度在20～80A／dm2旳。

在此条件下，所得到旳镀铬层外观平滑光亮，显微硬度不小于HVll00。

根据所使用旳烷基磺酸盐分子中硫与碳旳原子数之比不同，镀液旳阴极电流效率也不同样。

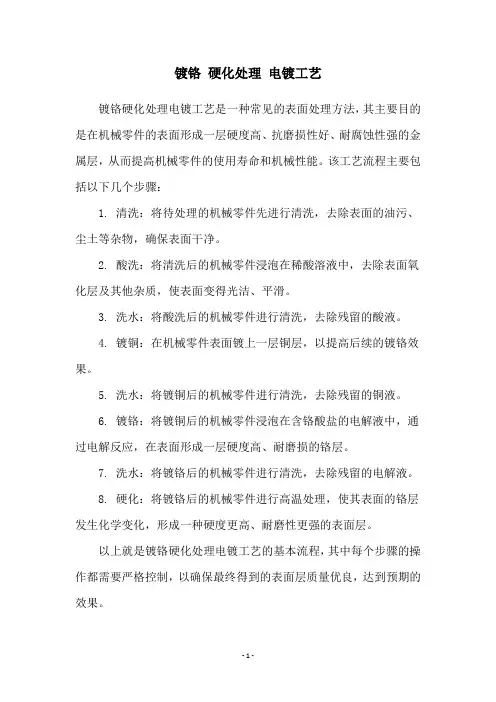

镀铬硬化处理电镀工艺
镀铬硬化处理电镀工艺是一种常见的表面处理方法，其主要目的是在机械零件的表面形成一层硬度高、抗磨损性好、耐腐蚀性强的金属层，从而提高机械零件的使用寿命和机械性能。

该工艺流程主要包括以下几个步骤：
1. 清洗：将待处理的机械零件先进行清洗，去除表面的油污、尘土等杂物，确保表面干净。

2. 酸洗：将清洗后的机械零件浸泡在稀酸溶液中，去除表面氧化层及其他杂质，使表面变得光洁、平滑。

3. 洗水：将酸洗后的机械零件进行清洗，去除残留的酸液。

4. 镀铜：在机械零件表面镀上一层铜层，以提高后续的镀铬效果。

5. 洗水：将镀铜后的机械零件进行清洗，去除残留的铜液。

6. 镀铬：将镀铜后的机械零件浸泡在含铬酸盐的电解液中，通过电解反应，在表面形成一层硬度高、耐磨损的铬层。

7. 洗水：将镀铬后的机械零件进行清洗，去除残留的电解液。

8. 硬化：将镀铬后的机械零件进行高温处理，使其表面的铬层发生化学变化，形成一种硬度更高、耐磨性更强的表面层。

以上就是镀铬硬化处理电镀工艺的基本流程，其中每个步骤的操作都需要严格控制，以确保最终得到的表面层质量优良，达到预期的效果。

- 1 -。

电镀铬概要简介电镀铬：dianduge电镀硬铬一般应用于模具的产品位的表面。

优点经电镀铬处理后，模具、工件有如下优点：一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。

二、不会生锈，一点锈斑都不会有。

三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。

四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。

五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。

其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛.电镀铬标准装饰性镀铬0.001-0.003mm耐磨性镀铬0.05-0.1mm恢复尺寸镀铬要根据磨损程度来确定厚度,到一定厚度后要加以研磨编辑本段电镀铬的处理1.前处理一般情况下，钢铁零件电镀黑铬，多数以镀铜或镀镍作底镀层，而高档产品则往往以铜、镍乳白铬、黑铬组合镀层做防护装饰镀层。

对铜合金零件经除油酸洗等前处理，可以直接镀黑铬，而高档产品则以镀镍作底镀层，然后再镀黑铬，防护装饰效果更好。

2.后处理电镀黑铬产品零件经清洗吹干后，若采用浸热油封闭，其防护装饰效果会进一步提高，也有在其表面喷涂有机透明涂料，从而大大提高防护装饰效果。

编辑本段常见故障分析及采取的措施1.镀层脱落(1)阳极电流密度不当影响镀层结合力。

电流密度过大，造成黑铬镀层容易脱落，所以必须注意控制阴极电流密度在工艺规定范围。

(2)镀液中SiF6；一含量偏高，也会使黑铬镀层容易脱落，可以通过电解处理使之降低并保持在工艺规定范围。

2.镀层耐磨性不良(1)据某厂生产实践对比表明，主要成分含量不当，对黑铬镀层耐磨性有影响。

若镀液中CrO3含量低于250g/L，镀层耐磨性较差，而H3BO3。

含量低于20g/L时，镀层结晶粗糙，硬度与耐磨性会有所降低。

(2)在电镀过程中，阴阳极面积比控制不当，比例失调，也会使镀层耐磨性下降，通常情况下阴阳极面积比在1:5至1:1O的范围较为有利。

镀铬硬化处理电镀工艺
镀铬硬化处理电镀工艺是一种常见的表面处理技术，它可以提高金属材料的硬度、耐磨性和耐腐蚀性，使其具有更好的机械性能和表面质量。

下面我们来详细了解一下这种电镀工艺的原理和应用。

镀铬硬化处理电镀工艺的原理是利用电化学反应将铬离子沉积在金属表面上，形成一层坚硬的铬层。

这层铬层具有很高的硬度和耐磨性，可以有效地保护金属表面不受磨损和腐蚀的侵害。

同时，铬层还可以提高金属表面的光泽度和美观度，使其更具有装饰性。

镀铬硬化处理电镀工艺的应用非常广泛，特别是在汽车、机械、航空航天等领域中得到了广泛的应用。

例如，在汽车制造中，镀铬硬化处理电镀工艺可以用于制造车身、轮毂、排气管等部件，提高其耐腐蚀性和美观度；在机械制造中，镀铬硬化处理电镀工艺可以用于制造齿轮、轴承、活塞等部件，提高其耐磨性和使用寿命；在航空航天制造中，镀铬硬化处理电镀工艺可以用于制造飞机发动机、液压系统等部件，提高其耐高温、耐腐蚀性和使用寿命。

需要注意的是，镀铬硬化处理电镀工艺虽然具有很多优点，但也存在一些缺点。

例如，这种工艺需要消耗大量的电能和化学药品，对环境造成一定的污染；同时，铬层的制备过程中也存在一定的安全隐患，需要严格控制操作条件和安全措施。

镀铬硬化处理电镀工艺是一种重要的表面处理技术，它可以提高金
属材料的硬度、耐磨性和耐腐蚀性，广泛应用于汽车、机械、航空航天等领域。

但同时也需要注意其环境污染和安全隐患等问题，加强管理和控制，确保其安全、环保和可持续发展。

电镀铬工艺流程电镀铬工艺流程电镀铬是一种将铬金属电镀在物体表面的工艺，可以提供物体优雅的外观和更强的耐腐蚀性。

下面将介绍一种常见的电镀铬工艺流程。

首先，准备工作。

工作区域应保持干净整洁，工具和材料应得到妥善保管。

检查设备和电镀槽是否正常，准备好所需的化学品、电镀液和酸碱溶液。

同时，要确保工作人员佩戴好防护设备，如手套、口罩和护目镜。

第二，对待电镀件。

将待电镀的物体进行清洗，可以使用溶剂去除油污和杂质。

然后，对表面进行喷砂，以增加粗糙度，提高附着力。

之后，使用酸性溶液或碱性溶液进行酸碱处理，去除氧化层和表面杂质。

最后，再次清洗物体，确保表面完全清洁。

第三，制备镀液。

根据电镀铬的要求，将所需的化学品和添加剂加入镀液中。

通常，镀液中包含硫酸铬、硫酸和其他添加剂。

这些添加剂可以调节温度、pH值和电流密度，以控制电镀过程。

第四，进行电镀。

将待电镀的物体悬挂在电镀槽中，确保适当的距离，并使物体与阳极连接。

调整电流密度和运行时间，根据要求进行电镀。

在电镀过程中，物体会逐渐转变为铬金属，形成一层均匀、光滑的镀层。

第五，检验和修整。

在电镀完成后，将物体取出并进行检验。

检查镀层的外观和质量，并使用化学分析仪器确定厚度和成分。

如果需要，可以对镀层进行修整，如削尖、打磨和抛光，以达到最终要求。

最后，完成包装和记录。

将电镀件进行包装，以防止划伤和损坏。

同时，制作电镀记录，包括电镀时间、温度、电流密度和化学品使用情况等信息，用于追溯和质量管理。

总结起来，电镀铬是一种复杂的工艺流程，需要严格按照要求进行操作和控制。

只有确保每个步骤的准确性和稳定性，才能获得理想的电镀效果。

这样，不仅可以提供物体优雅的外观，还可以提高其耐腐蚀性和使用寿命，满足各种行业的需求。
