一、1。电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越（③ )①可靠 ②不可靠 ③灵敏 ④不灵敏
2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ ）不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性 ②速动性 ③灵敏性 ④可靠性
3．使电流速断保护有最小保护范围的运行方式为系统(② )
①最大运行方式 ②最小运行方式
③正常运行方式 ④事故运行方式
4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为（② )。
①100% ②2／3 ③1／3 ④ 0
5．按900接线的功率方向继电器，若IJ=-Ic，则UJ应为(② ）
①UAB ②-UAB ③UB ④—UC
6．电流速断保护定值不能保证( ② )时,则电流速断保护要误动作,需要加装方向元件。①速动性 ②选择性 ③灵敏性 ④可靠性
7．作为高灵敏度的线路接地保护,零序电流灵敏I段保护在非全相运行时需(④ )。①投入运行 ②有选择性的投入运行
③有选择性的退出运行 ④退出运行
8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器（③ ）的后果。
①拒动 ②误动 ③正向故障拒动或反向故障误动 ④损坏
9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器DKB
继电保护考试题库及答案
一、选择题
1. 继电保护的主要作用是（ ）。
A. 防止电力系统过负荷
B. 防止电力系统短路
C. 防止电力系统过电压
D. 保护电力系统设备安全
答案：D
2. 下列哪种故障不适宜采用继电保护装置进行保护？（ ）
A. 线路短路
B. 变压器内部故障
C. 电动机过负荷
D. 电压互感器故障
答案：D
3. 下列哪个元件的继电保护装置一般采用电流保护？（ ）
A. 发电机
B. 变压器
C. 线路 D. 电动机
答案：C
4. 下列哪个保护属于主保护？（ ）
A. 过电流保护
B. 差动保护
C. 电流速断保护
D. 低电压保护
答案：B
5. 下列哪个保护属于后备保护？（ ）
A. 过电流保护
B. 差动保护
C. 电流速断保护
D. 线路纵差保护
答案：A
二、判断题
1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。（ ）
答案：错误 2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。（ ）
答案：错误
3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。（ ）
答案：错误
4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。（ ）
答案：正确
5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。（ ）
答案：正确
三、简答题
1. 简述继电保护装置的作用。
答案：继电保护装置的作用主要有以下几点：
（1）保护电力系统设备安全，防止设备损坏。
（2）迅速切除故障，减轻故障对电力系统的影响。
（3）提高电力系统的稳定性。
（4）为电力系统运行提供必要的保护措施。
2. 简述过电流保护的工作原理。 答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。
3. 简述差动保护的工作原理。

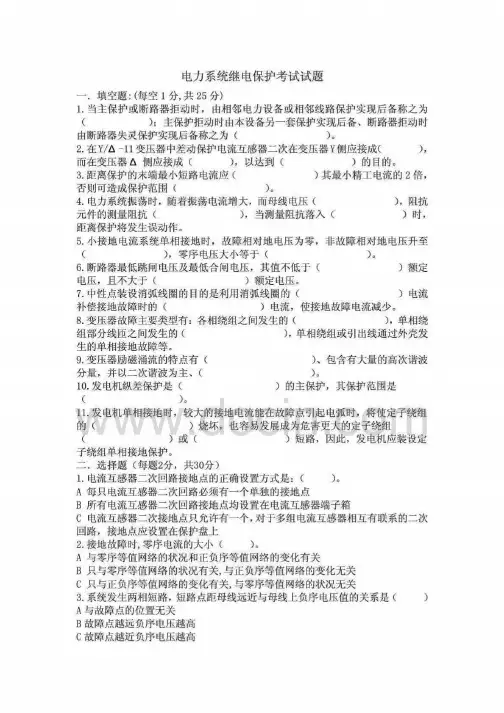

电力系统继电保护试题及答案
1. 定义和作用
电力系统继电保护是指在电力系统中通过采用继电器来检测和判断各种异常情况，及时采取保护措施，以防止电力系统设备受到损坏，保证电力系统的安全运行。继电保护系统是电力系统中的安全保护设备，通过对电力系统各个设备状态进行监测和判断，一旦发现异常情况或故障，即时采取措施，切除故障区域，保护设备，确保电力系统的连续供电。
2. 常见继电保护试题及答案
试题一：
在电力系统中，以下哪种情况属于需要进行继电保护的范畴？
A. 发电机组并网运行
B. 电力系统的启动和停机过程中
C. 输电线路的运行
D. 输变电设备的维护过程中
答案：C. 输电线路的运行
试题二：
继电保护系统常见的故障类型有哪些？
A. 过电压 B. 欠电压
C. 过流
D. 短路
E. 接地故障
答案：A. 过电压, C. 过流, D. 短路, E. 接地故障
试题三：
在电力系统继电保护中，常见的继电器类型有哪些？
A. 过电流继电器
B. 跳闸继电器
C. 欠电压继电器
D. 过压继电器
E. 差动继电器
答案：A. 过电流继电器, B. 跳闸继电器, C. 欠电压继电器, D. 过压继电器, E. 差动继电器
试题四：
描述一下继电保护系统的工作原理。
答案：继电保护系统通过与电力系统中的设备连接并监测其工作状态，定期检查电流、电压、频率等参数。当系统设备出现异常情况时，继电保护系统会及时发出警报，并采取保护措施。常见的保护措施包括切除故障区域、跳闸操作等。继电保护系统依靠连线和电子计算技术进行操作，并能在电力系统出现故障时迅速做出反应，确保电力系统设备和人员的安全。
3. 总结
电力系统继电保护是保证电力系统安全运行的重要措施之一。合理的继电保护系统能够对电力系统中的各种异常情况进行及时判断和保护，保证电力系统设备的安全运行。熟悉继电保护的基本知识和常见试题有助于工程师在实际工作中更好地应用继电保护技术，提高电力系统的可靠性和安全性。

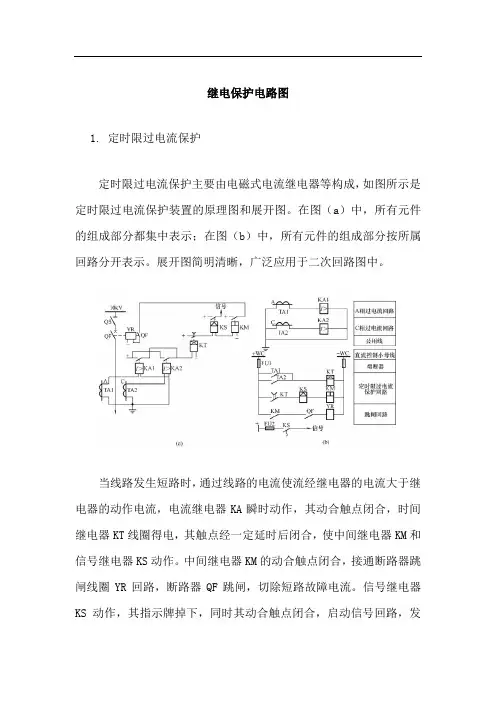

继电保护电路图
1. 定时限过电流保护
定时限过电流保护主要由电磁式电流继电器等构成，如图所示是定时限过电流保护装置的原理图和展开图。在图（a）中，所有元件的组成部分都集中表示；在图（b）中，所有元件的组成部分按所属回路分开表示。展开图简明清晰，广泛应用于二次回路图中。
当线路发生短路时，通过线路的电流使流经继电器的电流大于继电器的动作电流，电流继电器KA瞬时动作，其动合触点闭合，时间继电器KT线圈得电，其触点经一定延时后闭合，使中间继电器KM和信号继电器KS动作。中间继电器KM的动合触点闭合，接通断路器跳闸线圈YR回路，断路器QF跳闸，切除短路故障电流。信号继电器KS动作，其指示牌掉下，同时其动合触点闭合，启动信号回路，发
出灯光和音响信号。
2. 反时限过电流保护
反时限过电流保护主要由GL型感应式电流继电器构成，如图所示是反时限过电流保护装置的原理图和展开图。在图（a）中，所有元件的组成部分都集中表示；在图（b）中，所有元件的组成部分按所属回路分开表示。该继电器具有反时限特性，动作时限与短路电流大小有关，短路电流越大，动作时限越短。
如图所示的反时限过电流保护采用交流操作的“去分流跳闸”原理。正常运行时，跳闸线圈被继电器的动断触点短路，电流互感器二次侧电流经继电器线圈及动断触点构成回路，保护不动作。
当线路发生短路时，继电器动作，其动断触点打开，电流互感器二次侧电流流经跳闸线圈，断路器QF跳闸，切断故障线路。
3. 电流速断保护
电流速断保护是一种瞬时动作的过电流保护，其动作时限仅为继电器本身固有的动作时间，它的选择性不是依靠时限，而是依靠选择适当的动作电流来解决，在实际中电流速断保护常与过电流保护配合使用。图所示是定时限过电流保护和电流速断保护的接线图。定时限过电流保护和电流速断保护共用一套电流互感器和中间继电器，电流速断保护还单独使用电流继电器KA3和KA4，信号继电器KS2。
