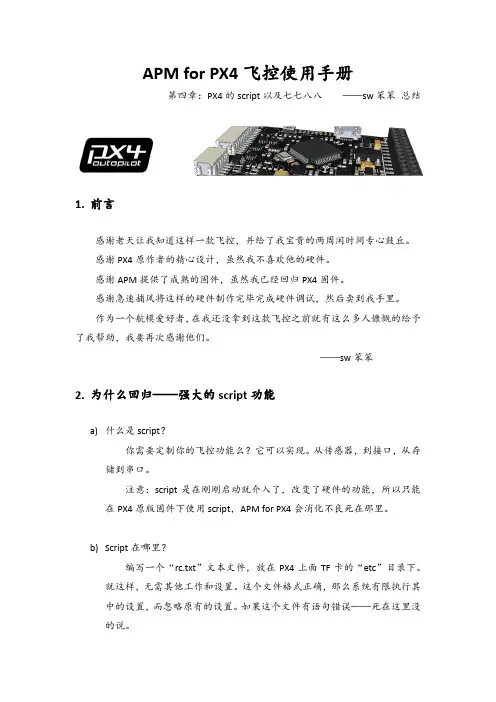

APM for PX4飞控使用手册
第四章：PX4的script以及七七八八 ——sw笨笨 总结
1. 前言
感谢老天让我知道这样一款飞控，并给了我宝贵的两周闲时间专心鼓丘。
感谢PX4原作者的精心设计，虽然我不喜欢他的硬件。
感谢APM提供了成熟的固件，虽然我已经回归PX4固件。
感谢急速捕风将这样的硬件制作完毕完成硬件调试，然后卖到我手里。
作为一个航模爱好者，在我还没拿到这款飞控之前就有这么多人慷慨的给予
了我帮助，我要再次感谢他们。
——sw笨笨
2. 为什么回归——强大的script功能
a) 什么是script？
你需要定制你的飞控功能么？它可以实现。从传感器，到接口，从存
储到串口。
注意：script是在刚刚启动就介入了，改变了硬件的功能，所以只能
在PX4原版固件下使用script，APM for PX4会消化不良死在那里。
b) Script在哪里？
编写一个“rc.txt”文本文件，放在PX4上面TF卡的“etc”目录下。
就这样，无需其他工作和设置。这个文件格式正确，那么系统有限执行其
中的设置，而忽略原有的设置。如果这个文件有语句错误——死在这里没
的说。
c) Script能做什么？ 停止USB节省资源。
设置和启动自驾基本模式。
设置TF卡，PX4还是保守的称其为“microSD”。
设置通讯协议，并启动。
设置FMU板接口功能。
启动传感器、GPS、姿态结算、姿态控制、航迹控制、光流、IO等等。
启动串口输出并设置参数。
启动信息记录。
还有很多等待你自己挖掘。
d) Script怎么写 它就像DOS的“autoexec”一样容易，别告诉我你没玩儿过DOS，感
觉我是个老古董。 首先最好从官网下几个script文件来节省时间，并用作参考。
https://pixhawk.ethz.ch/px4/users/apps/auto_starting_apps
