瓦检员瓦斯检查培训课件 ppt
- 格式:ppt
- 大小:357.00 KB
- 文档页数:36
瓦检工操作评分标准一、入井前的准备工作(一)选瓦检器(35分):1、外观检查(5分):2 、药品检查(5分):药品有两种(1)兰色硅胶;(2)钠石灰,兰色硅胶是兰色为正常,粒在2——3mm,如发白颗粒变小为失效(5分)钠石灰颗粒在4—5mm 发淡、变白、有粉面为失效。
观察垫片(扩散集中再扩散)。
3、气密性检查(15分):气球是否漏气,把气球折住,若气球鼓起为漏气,若气球不鼓为正常.(5分)气室是否漏气,把二氧化碳胶皮管拿开,一手按住铁嘴,一手捏气球,如气球不鼓为气室完好,否则为漏气.(5分)胶皮管分3段折住进行检查.(5分)药品胶皮管漏气检查。
4、电路光路检查(10分):光路彩色条纹是否清晰:小数灯是否清晰,整数灯是否清晰。
(二)其他的准备工作:必须携带:瓦检器、油笔、笔记本、报表、粉笔、矿灯、温度计、自救器。
地面换气对零。
二、井下实际检查工作1、换气对零:井底车场新鲜风流中换气对零,捏气球5——10次,温度在和使用地区温度相差不超过5℃进行洗气室。
(5分)先小数对零,后整数对零,如黑指线同刻度上的零位重合为正确,如不重合,将整数护盖打开对上刻度上的零位上,一边看目镜,一边拧住整数轮的护盖,其中有两条黑指线选中一条黑指线并记住其中一条黑指线,不再打开(5分)第5根线与7重合。
2、瓦斯检查:达到工作面先打开整数目镜,看黑指线是否移动,如有位置移动时,应在该区的进风流中重新换气对零,如黑指线未移动时,进行在巷道上部的1/5处捏气球5——10次,打开目镜看黑指线移动的位置,如黑指线动在两整数之间,将黑指线退到最小整数,整数与小数相加就为该工作面的瓦斯浓度,连续测定三次取最大值,如黑指线在刻度板整数上,可直接读出读数,每次测定后小数回零。
(15分)3、二氧化碳检查:首先测出底板的瓦斯浓度,工作面下部的1/5处捏气球5——10次,若指线在整数上可直接读出读数,如黑指线在两整数之间,将黑指线退到最小整数上,整数与小数相加,为该区的瓦斯浓度并记住这个数,然后去掉二氧化碳胶皮吸收管,测出该区的混合气体浓度,然后混合气体减去底板的瓦斯浓度乘以0.955就为该区的二氧化碳浓度,连续测定三次取最大值。
瓦斯检查操作标准一、操作准备入井前,瓦斯检查员必须准备齐全光学甲烷检测仪、检查棍、胶皮管、温度计等仪器、工具,并进行检查,发现问题及时处理。
检查内容包括:(一)外部及各部件检查。
检查外观是否完好,皮套、皮带、胶皮球、硅胶、二氧化碳吸收管、主调螺旋盖、目镜保护盖、胶皮球保护链、主调螺旋盖保护链、目镜盖保护链等是否齐全。
(二)药品检查。
检查水分吸收管中氯化钙(硅胶)和二氧化碳吸收管中钠石灰(苏打石灰)是否变质失效,数量是否充足。
(三)气路检查。
首先,检查吸气球是否漏气:一只手捏扁吸气球,另一手掐住胶管,然后放开气球,若气球不胀起,则吸气球不漏气。
其次,检查仪器是否漏气:将吸气胶管同检查仪吸气孔连接,堵住进气孔,捏扁吸气球,松手后吸气球不胀起,则仪器不漏气。
最后,检查气路是否畅通:打开进气孔,捏放吸气球,若气球鼓瘪,则气路畅通。
(四)电路检查。
按下部按钮,观察目镜,按上部按钮,观察微读数窗,均不失明、不忽闪,则电路正常。
(五)光路检查。
按下光源电门,由目镜观察,并旋转目镜筒,调整到分划板清晰为止;再观察干涉条纹是否清晰,如不清晰,可取下光源盖,拧松灯泡后盖,调整灯泡端小柄,同时观察目镜内条纹,直到条纹清晰为止,然后拧紧灯泡后盖,装好仪器。
(六)清洗瓦斯室。
在地面或井下新鲜空气中,手捏气球5~10次清洗瓦斯室。
(七)调零:按上部按钮,旋转微调螺旋,观察微读数窗,使微读数盘的零位刻度与指标线重合;旋下主调螺旋盖,再按下部按钮,调节主调螺旋,同时观看目镜,在干涉条纹中选定一条黑基线,然后一边观看目镜,一边盖好主调螺旋盖。
(八)检查精度。
方法一:将第一条黑基线和分划板的零刻度线重合,看第五条彩色条纹是否与示值线7%对正,若对正,则表明条纹宽窄适当。
方法二:打开主调螺旋盖,一边观看目镜,一边转动主调螺旋,使第一条黑基线和分划板上的1刻度线重合,然后一边观看目镜,一边转动微调螺旋,使第一条黑基线和分划板上的零刻度线重合,再由微读数窗口观察,若指标线在1刻度线上,则表明精度准确。
煤矿瓦斯检查工安全技术培训大纲一、培训对象各矿瓦斯检查工二、培训目的通过培训,促使瓦斯检查工掌握必备的安全基础知识、专业技术知识和现场实际操作技能,加强瓦斯等有毒有害气体的检查和管理,规范操作行为,提高矿井瓦斯管理水平。
三、培训要求1、要求瓦斯检查工掌握基础的法律法规知识及日常工作中行使的权力和义务。
2、掌握瓦斯检查工必要的理论知识及现场操作技能。
3、能够熟练掌握光学瓦斯检定器的使用方法。
四、培训内容培训内容主要包括理论、岗位职责和实际操作三部分。
瓦检工理论知识主要包括矿井瓦斯及二氧化碳的性质、危害和其他有毒有害气体的相关规定等;瓦检工岗位职责包括瓦检工岗位责任制、职业道德和标准及瓦检工行使的权利等;实际操作包括矿井瓦斯有毒有害气体的检查办法、光学瓦斯检定器的分类、原理及使用办法和光学瓦斯检定器的日常使用和保养等。
第一章瓦检工基础理论第一节矿井瓦斯瓦斯是指矿井中以甲烷为主的有害气体的总称,有时亦可单独指甲烷。
一、瓦斯的性质:1、矿井瓦斯是无色、无味、无臭的气体。
要检测空气中是否含有瓦斯及其浓度,必须使用专用的瓦斯检测仪才能检测出来。
2、瓦斯比空气轻,与空气的密度为0.554.在风速低的情况下它会沉聚在巷道顶部、冒落空洞和上山掘进工作面迎头等处,因此必须加强这些部位的瓦斯检测和处理。
3、瓦斯有很强的扩散性。
一处有瓦斯涌出,就能扩散到巷道附近。
4、瓦斯的渗透性很强。
在一定瓦斯压力和地压共同的作用下,瓦斯能从煤岩中向采掘空间涌出,甚至喷出和突出。
5、矿井瓦斯具有燃烧性和爆炸性。
当瓦斯和空气混合到一定浓度时,遇到引爆热源,就能引起燃烧和爆炸。
6、当井下空气中瓦斯浓度较高时,会相对降低空气中氧气浓度而使人窒息死亡。
二、矿井瓦斯涌出形式矿井在生产或建设过程中,煤体收到破坏,储存在煤体内部的部分瓦斯就会离开煤体涌入采掘空间,这种现象叫“瓦斯涌出”根据瓦斯涌出特性的不同,瓦斯涌出可分为普通涌出和特殊涌出1、普通涌出。

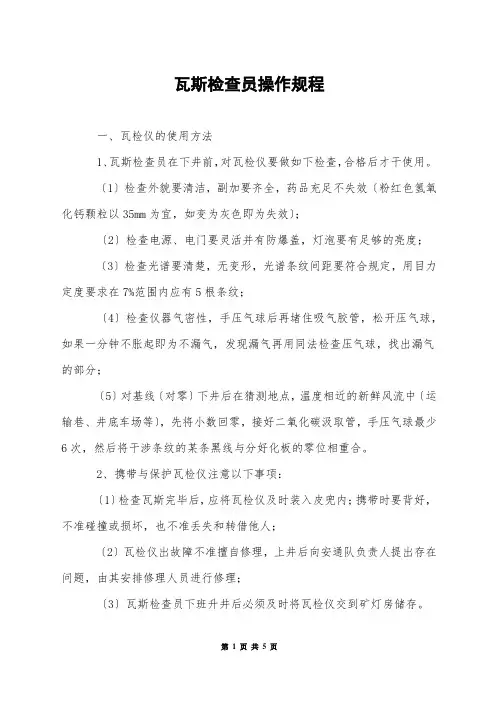

瓦斯检查员操作规程一、瓦检仪的使用方法1、瓦斯检查员在下井前,对瓦检仪要做如下检查,合格后才干使用。
〔1〕检查外貌要清洁,副加要齐全,药品充足不失效〔粉红色氢氧化钙颗粒以35mm为宜,如变为灰色即为失效〕;〔2〕检查电源、电门要灵活并有防爆盖,灯泡要有足够的亮度;〔3〕检查光谱要清楚,无变形,光谱条纹间距要符合规定,用目力定度要求在7%范围内应有5根条纹;〔4〕检查仪器气密性,手压气球后再堵住吸气胶管,松开压气球,如果一分钟不胀起即为不漏气,发现漏气再用同法检查压气球,找出漏气的部分;〔5〕对基线〔对零〕下井后在猜测地点,温度相近的新鲜风流中〔运输巷、井底车场等〕,先将小数回零,接好二氧化碳汲取管,手压气球最少6次,然后将干涉条纹的某条黑线与分好化板的零位相重合。
2、携带与保护瓦检仪注意以下事项:〔1〕检查瓦斯完毕后,应将瓦检仪及时装入皮兜内;携带时要背好,不准碰撞或损坏,也不准丢失和转借他人;〔2〕瓦检仪出故障不准擅自修理,上井后向安通队负责人提出存在问题,由其安排修理人员进行修理;〔3〕瓦斯检查员下班升井后必须及时将瓦检仪交到矿灯房储存。
3、检查瓦斯时必须符合以下要求:〔1〕检查胶将仪器取出背好,一手将胶管〔1.6-2m〕送到猜测地点,另一手按气球队至少6次,便可读数,如经过多次检修使用日期较长的瓦检仪,在高浓度瓦斯区域检查时,必须到瓦斯浓度不超过2%的安全地点再进行读数。
不带氢氧化钙管检查的读为混合气体,求二氧化碳读数,即用混合气体减去沼气读数乘0.955即可;〔2〕检查高冒地点、回采工作面老塘边缘,人员要站在支护完好的地点,用小棍将胶皮管送到应测地点进行测定,检查人员不准进入老塘和高冒地点。
二、检查制度1、瓦斯检查员,要按照矿井瓦斯检查点和通风区制定的巡回检查图表,严格按照《煤矿安全规程》规定的次数进行检查。
2、采掘区域划分瓦斯巡回检查路线,设专人进行检查,不准空班、漏检,并把采掘工作面检查的瓦斯浓度等填写在记录牌上,并通知在场工作人员,其它地点检查后,也要就地填写在记录牌上,字迹要清楚工整,并签名。
煤矿通风瓦检队瓦斯检查工应知应会标准一、瓦斯检查工岗位责任制1、负责井下各地点瓦斯和二氧化碳的检查工作,并严格按瓦斯设置点计划进行检查,并填写瓦斯检查本、瓦斯检查牌板、三对照牌板。
2、严格执行交接班制度、班中、班后汇报制度。
3、严格执行“一炮三检制度”、“三人连锁放炮制度”和瓦斯检查“三对口”制度。
4、检查所在区域内的“一通三防”设施各类隐患,及时向跟班副队长、队部、通风调度汇报。
5、负责检查所在区域内的“一通三防”各类牌板,如有缺失、损坏、多余、错误的牌板,及时向跟班副队长、队部汇报,并进行处理。
6、井下瓦斯超限、积聚、停电停风时,及时组织人员进行停电撤人,并向跟班副队长、队部、通风调度汇报。
并负责恢复通风前的瓦斯检查、监督局扇开启等工作。
7、负责所经过线路的传感器的校对监督工作,发现问题及时向通风调度汇报。
8、负责工作面及检查地点的通风、防尘设施的检查工作,发现问题应及时汇报跟班副队长、队部、通风调度,危及安全生产时,有权立即停止生产。
二、瓦斯检查工一岗双述1、岗位描述领导好:欢迎领导莅临检查指导工作,我叫XXX,是通风瓦检队一名瓦斯检查工,经过安全培训、考试合格后取得瓦斯检查工操作资格证,已持证上岗,证件在有效期内。
我的岗位职责是:负责分工区域内的瓦斯、二氧化碳等有害气体的检查与“一通三防”设施巡查工作,并将检查结果通知作业人员、汇报通风调度。
严格执行瓦斯巡回检查制度、请示报告制度和交接班制度(炮掘工作面执行一炮三检放炮制度、“三人连锁”放炮制度),做到记录牌板、检查手册、瓦斯报表三对口,确保安全作业。
2、手指口述班前确认:(1)我已持证上岗,仪器仪表(温度表、探杆、瓦斯巡回记录本、粉笔)齐全,符合测定要求。
确认完毕(2)光学瓦斯检测仪各部件完整、电路畅通、光谱清晰。
确认完毕(3)药品颜色正常,颗粒均匀符合规定。
确认完毕(4)仪器气密性完好,无漏气现象。
确认完毕(5)数字、干涉条纹清晰、准确。
瓦斯员培训资料编制单位:南山煤业通风队编制日期:2020年3月5日南山煤矿通风队进修材料一样规定:一、采掘工作面进风流中:氧气的浓度不得低于20%,二氧化碳浓度不跨过0.5%,假如跨过规定必须急速采取方法,同时向矿调剂室申报。
二、井下空气中有害气体最高许可浓度:一氧化碳不得跨过0.0024%,二氧化氮不得跨过0.00025%,二氧化硫不得跨过0.0005%,硫化氢不得跨过0.00066%,氨气不得跨过0.004%.三、应用局部通风机的掘进工作面,不得停风,因检修停电等缘故停风时,必须撤出人员,割断电源,在恢得通风前局部通风机及其开关邻近10m内风流中的瓦斯浓度不得跨过0.5%。
四、井下个别机电设备硐室可设在回风流中,设在回风流中的机电设备硐室进风侧风流中瓦斯浓度不得跨过0.5%。
五、矿井总回风巷或一翼回风巷风流中的瓦斯或二氧化碳都不得跨过0.75%。
六、采区回风流中的瓦斯浓度不得跨过1%,二氧化碳浓度不得跨过1.5%。
七、采掘工作面的瓦斯浓度≥1%时报警,≥1.5%时断电,复电时的浓度必须<1%。
八、采煤工作面专用排瓦斯巷内的风流中的瓦斯浓度不得跨过2.5%。
九、采掘工作面及其它功课地点风流中的瓦斯浓度达到1%时,必须停止用电钻打眼,采掘工作面及其它功课地点风流中电念头或其它开关邻近20m 以内风流中的瓦斯浓度达1.5%时,必须停止工作,撤出人员,割断电源,进行处理。
十、采掘工作面及其它巷道内体积大年夜于0.5m3的空间内积聚的瓦斯浓度达到2%时,邻近20m内必须停止工作,撤出人员,割断电源,进行处理。
十一、对因瓦斯浓度跨过规定被割断电源的电气设备必须在瓦斯浓度降到1%时,方可通电开动。
十二、采掘工作面风流中二氧化碳浓度达到1.5%时,必须停止工作,查明缘故,制订方法,进行处理。
十三、停工区内的瓦斯或二氧化碳浓度其它有害气体浓度达到3%时,不克不及急速处理时,必须在24小时内封闭完毕。
十四、局部通风机因故停止运转,在复原通风前必须起首检查瓦斯,只有停风区中最高瓦斯浓度不跨过1%,二氧化碳浓度不跨过1.5%时方可儿工开启局部通风机复原正常通风。
