10kV高压环网柜技术参数

副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。

三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。

微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。

制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。

制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。

2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。

3、额定值1）额定电压(最高工作电压)：12kV2）额定电流: 进线及母联柜为3150kA，馈电柜为1250A3）额定工作频率： 50Hz4）额定绝缘水平1min工频耐压(有效值)：相间对地：42kV；断口：48kV；雷电冲击耐压（峰值）：相间对地：75kV；断口：85kV；5）温升依照DL/T593第4.2.4.2条执行，并作如下补充：运行人员可能触及的部位≤30K；可触及但正常运行时无需触及部位≤40K；6）额定短路开断电流：进线及母联为40kA，其余均为31.5kA7）额定短路关合电流：进线及母联为100kA(峰值)，其余均为80kA(峰值) 8）额定短时耐受电流：进线及母联为40kA(4s)，其余均为31.5kA(4S) 9）额定峰值耐受电流：进线及母联为100kA，其余均为80kA10）分、合闸线圈和辅助回路的额定电压11）分、合闸线圈：DC220V（直流）12）操作机构电机：DC220V（直流）13）加热器：AC220V（交流）14）照明:AC220V15）噪声：≤80dB4、一般技术要求（1）基本要求1）开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

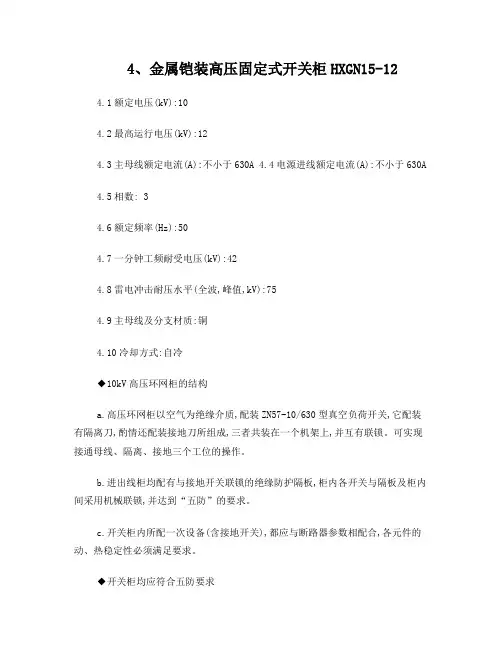

4、金属铠装高压固定式开关柜HXGN15-124.1额定电压(kV):104.2最高运行电压(kV):124.3主母线额定电流(A):不小于630A 4.4电源进线额定电流(A):不小于630A4.5相数: 34.6额定频率(Hz):504.7一分钟工频耐受电压(kV):424.8雷电冲击耐压水平(全波,峰值,kV):754.9主母线及分支材质:铜4.10冷却方式:自冷◆10kV高压环网柜的结构a.高压环网柜以空气为绝缘介质,配装ZN57-10/630型真空负荷开关,它配装有隔离刀,酌情还配装接地刀所组成,三者共装在一个机架上,并互有联锁。

可实现接通母线、隔离、接地三个工位的操作。

b.进出线柜均配有与接地开关联锁的绝缘防护隔板,柜内各开关与隔板及柜内间采用机械联锁,并达到“五防”的要求。

c.开关柜内所配一次设备(含接地开关),都应与断路器参数相配合,各元件的动、热稳定性必须满足要求。

◆开关柜均应符合五防要求a.防止误拉、合断路器。

b.防止带负荷分.合隔离插头,当隔离不合上,断路器就不能合上。

c.防止带接地刀送电---当电缆室带电时,断路器处于工作位臵,通过机械连锁接地开关不能合上。

d.防止带电合接地刀---当接地开关已合上,则通过机械联锁,断路器不能合闸。

e.防止带电误入开关柜前后门,只有在接地刀合上的情况,才能打开前门。

◆开关柜应为组装式框架结构,并具有良好的互换性、密封性,防护等级为IP2X。

所有部件有足够的强度,能承受运输、安装和运行时短路所引起的作用力而不致损坏。

电缆进出开关柜处配有一次电缆密封圈,以保证柜子的密闭性。

◆开关柜内的其它技术要求:a. 当测量仪表及继电器保护装臵盘面上的二次回路接线以插头与高压开关柜中其他二次回路相连接时,其插头及插座必须接触可靠,并有锁紧设施。

b. 表计、控制、信号和保护回路连接用线为铜芯绝缘线,最小截面不小于1.5mm2,二次回路接线及电流互感器二次绕组至端子排的铜导线最小截面不小于4mm2。

辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
十三、HSM6-12充气柜装箱
十四、HSM6-12充气柜电缆分支箱
十五、HSM6-12充气柜生产车间
气箱外 壳
1、与进线方案一致，负
三功位 机构
荷真空管改为断路器真
空管；
2、负荷开关机构改为断
路器开关机构；
断路器开 关机构
八、HSM6-12主回路布置
九、HSM6-12充气柜主回路结构
隔离位与合闸位、接地 位空气距离均为115mm；
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
三、HSM6-12充气柜概述
• 一次主回路全部密封在封闭的不锈钢气箱中，内部充 0.13MPa氮气，一次回路完全免维护；
• 并柜母线采用绝缘母线侧出、上中后布置； • 电缆出线采用标准电缆锥方案； • 熔断器放在熔芯筒中，方便更换，并设置有辅助接地； • 操作机构具备电动和手动操作功能；
四、HSM6-12充气柜产品整体外形
低压室 1、整体分为三个模块部件，三个模块 独立装配，整体组装：
开关 ① 开关单元（主回路+操作机构）；
单元
② 低压室； ③ 柜体钣金部件；
柜体
2、并柜母线采用侧出上下布置； 泄压通道 3、柜壳尺寸：宽400*高1500*深850
五、HSM6-12充气柜开关单元——进线方案
气箱外 壳
1、开关单元包含气箱和操作机
构，与柜体通过拉铆固定连接；

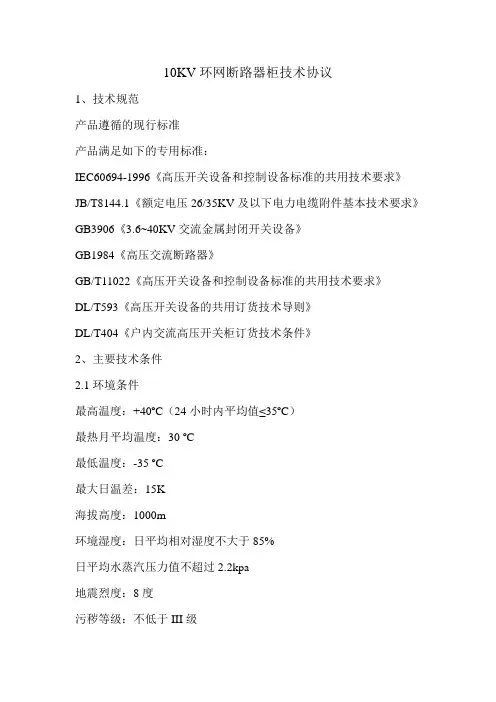

10KV环网断路器柜技术协议1、技术规范产品遵循的现行标准产品满足如下的专用标准：IEC60694-1996《高压开关设备和控制设备标准的共用技术要求》JB/T8144.1《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3906《3.6~40KV交流金属封闭开关设备》GB1984《高压交流断路器》GB/T11022《高压开关设备和控制设备标准的共用技术要求》DL/T593《高压开关设备的共用订货技术导则》DL/T404《户内交流高压开关柜订货技术条件》2、主要技术条件2.1环境条件最高温度：+40ºC（24小时内平均值≤35ºC）最热月平均温度：30 ºC最低温度：-35 ºC最大日温差：15K海拔高度：1000m环境湿度：日平均相对湿度不大于85%日平均水蒸汽压力值不超过2.2kpa地震烈度：8度污秽等级：不低于III级安装场所：户内2.2 工程条件a. 系统额定电压：12KVb. 系统额定频率：50HZ2.3 设备主要参数3、结构性能（1）10KV环网断路器柜采用全绝缘、全密封型，一次带电部分密封于SF6气箱中，断路器电气寿命达到E2级，气箱防护等级（含一次部分）：IP67，外壳和操作机构部分：IP3X。

（2）10KV环网断路器柜采用进出线正面连接。

（3）结构型式：在零电压下，开关不能进行任何操作时，在额定工况下课运行半小时，并可带负荷开断。

（4）断路器的灭弧、绝缘介质为SF6。

（5）设备免维护。

SF6气体年泄露率不超过0.1%，使用寿命不低于30年。

4、金属封闭环网柜技术要求断路器柜的进出线回路采用SF6断路器，两进线采用微机备自投（自投自复）。

SF6开关柜气室本体为3mm厚进口不锈钢材料，气室本体防护等级为IP67，气室内绝缘介质为SF6, SF6气室地步装有专业防爆膜，保证气室内部电弧故障时气体能从底部释放，可靠保证人身安全。

每个SF6气箱各配置1个SF6气体压力表，带补气孔。
