上海污水处理一体化设备

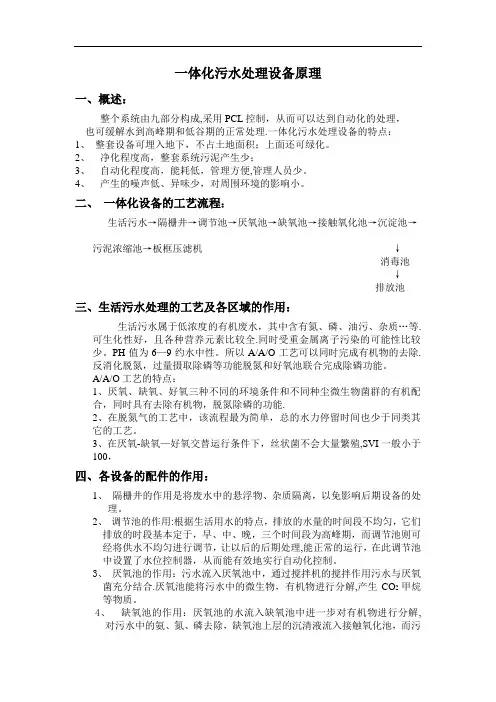

一体化污水处理设备原理一、概述：整个系统由九部分构成,采用PCL控制，从而可以达到自动化的处理，也可缓解水到高峰期和低谷期的正常处理.一体化污水处理设备的特点：1、整套设备可埋入地下，不占土地面积；上面还可绿化。

2、净化程度高，整套系统污泥产生少；3、自动化程度高，能耗低，管理方便,管理人员少。

4、产生的噪声低、异味少，对周围环境的影响小。

二、一体化设备的工艺流程：生活污水→隔栅井→调节池→厌氧池→缺氧池→接触氧化池→沉淀池→污泥浓缩池→板框压滤机↓消毒池↓排放池三、生活污水处理的工艺及各区域的作用：生活污水属于低浓度的有机废水，其中含有氮、磷、油污、杂质…等.可生化性好，且各种营养元素比较全.同时受重金属离子污染的可能性比较少。

PH值为6—9约水中性。

所以A/A/O工艺可以同时完成有机物的去除.反消化脱氮，过量摄取除磷等功能脱氮和好氧池联合完成除磷功能。

A/A/O工艺的特点：1、厌氧、缺氧、好氧三种不同的环境条件和不同种尘微生物菌群的有机配合，同时具有去除有机物，脱氮除磷的功能.2、在脱氮气的工艺中，该流程最为简单，总的水力停留时间也少于同类其它的工艺。

3、在厌氧-缺氧—好氧交替运行条件下，丝状菌不会大量繁殖,SVI一般小于100，四、各设备的配件的作用：1、隔栅井的作用是将废水中的悬浮物、杂质隔离，以免影响后期设备的处理。

2、调节池的作用:根据生活用水的特点，排放的水量的时间段不均匀，它们排放的时段基本定于，早、中、晚，三个时间段为高峰期，而调节池则可经将供水不均匀进行调节，让以后的后期处理,能正常的运行，在此调节池中设置了水位控制器，从而能有效地实行自动化控制。

3、厌氧池的作用：污水流入厌氧池中，通过搅拌机的搅拌作用污水与厌氧菌充分结合.厌氧池能将污水中的微生物，有机物进行分解,产生CO2甲烷等物质。

4、缺氧池的作用：厌氧池的水流入缺氧池中进一步对有机物进行分解,对污水中的氨、氮、磷去除，缺氧池上层的沉清液流入接触氧化池，而污泥通过回流管进入厌氧池，从而增加厌氧池的浓度，提高厌氧池的处理效率,当厌氧池的浓度饱和后关闭回流阀，打开流向污泥浓缩池的阀门，让污泥直接流入污泥浓缩池中。

一体化污水处理装置一体化污水处理装置是一种集污水处理、沉淀、过滤、消毒等功能于一体的设备，广泛应用于城市污水处理、工业废水处理以及农村污水处理等领域。

它通过物理、化学和生物等多种处理方法，将污水中的有害物质转化为无害物质，达到净化水质、保护环境的目的。

一体化污水处理装置通常由进水口、预处理单元、生物处理单元、沉淀单元、过滤单元、消毒单元和出水口等主要部份组成。

1. 进水口：污水进入装置的入口，通常设置在装置的一侧，可以通过管道将污水引入装置。

2. 预处理单元：主要用于去除污水中的大颗粒杂质和悬浮物，如砂石、树叶等。

预处理单元通常包括格栅、沉砂池和沉淀池等。

- 格栅：用于过滤大颗粒杂质和悬浮物，防止阻塞后续处理单元。

- 沉砂池：用于沉淀重颗粒杂质，如砂石等。

- 沉淀池：用于进一步沉淀悬浮物，减少污水中的悬浮物浓度。

3. 生物处理单元：主要通过生物降解作用，将有机物转化为无机物。

生物处理单元通常包括活性污泥法、固定化生物膜法等。

- 活性污泥法：通过将污水与活性污泥接触，利用污泥中的微生物对有机物进行降解。

- 固定化生物膜法：通过在填料或者膜上固定生物膜，利用生物膜中的微生物对有机物进行降解。

4. 沉淀单元：用于沉淀生物处理单元中产生的污泥和一部份悬浮物。

沉淀单元通常包括沉淀池和污泥浓缩池等。

- 沉淀池：用于沉淀生物处理单元中产生的污泥和一部份悬浮物。

- 污泥浓缩池：用于将沉淀池中的污泥浓缩，减少体积。

5. 过滤单元：用于进一步去除污水中的悬浮物和微生物。

过滤单元通常包括滤料层和滤料层下的排水系统。

- 滤料层：用于过滤污水中的悬浮物和微生物。

- 排水系统：用于采集过滤后的水，将其排出装置。

6. 消毒单元：用于杀灭污水中的病原微生物，确保出水的卫生安全。

消毒单元通常采用紫外线消毒或者氯消毒等方法。

- 紫外线消毒：通过紫外线照射，杀灭污水中的病原微生物。

- 氯消毒：通过添加氯化物或者次氯酸钠等消毒剂，杀灭污水中的病原微生物。

20m³/d船厂含油污水处理工程技术方案上海开能生态科技发展有限公司地址：川大路518号目录第1章概述 (1)1.1项目概述 (1)1.2设计依据 (1)1.3设计采用的主要规范及标准 (1)1.4设计原则 (3)1.5设计范围 (3)第2章污水处理站设计条件 (4)2.1设计规模的确定 (4)2.2设计进水水质指标 (4)2.3设计出水水质指标 (4)2.4污水处理站位置的确定 (5)2.5处理水的排放去向 (5)2.6污泥出路 (5)第3章污水处理工艺 (6)3.1工艺流程 (6)3.2工艺流程说明 (7)第4章工程设计 (9)4.1工艺设计参数 (9)4.2建筑设计 (10)4.3结构设计 (10)4.4电气设计 (11)4.5自动化控制及仪表设计 (11)第5章劳动保护 (13)5.1设计依据 (13)5.2主要防范措施 (13)第6章节能 (15)第7章组织结构及人员编制 (15)第8章运行成本 (17)第9章验收方式 (19)第10章售后服务 (19)第1章概述1.1 项目概述本项目为上海造船厂生产废水污水站设计处理能力20m3/d。

我公司受业主委托就本污水处理项目进行设计，接到委托后我们根据业主提供的数据，本着保证处理效果、合理利用场地、最大限度考虑投资效益和处理成本的原则，提出本设计方案，供贵公司领导、相关负责人及有关专家审核、指正。

1.2 设计依据（1）建设单位提供的水质水量设计指标及建设要求。

（2）根据上海开能生态科技发展有限公司类似污水工程实例设计。

1.3 设计采用的主要规范及标准1、《污水综合排放标准》DB31/199-20092、《室外排水设计规范》GB50014-20063、《城镇污水处理厂污染物排放标准》GB18918-20024、《厌氧颗粒污泥膨胀床反应器污水处理工程技术规范》HJ 2023-20125、《城市污水处理厂运行、维护及其安全技术规程》CJJ60-20116、《建筑结构荷载规范》GB50009-20017、《混凝土机构设计规范》GB50010-20028、《钢结构设计规范》GB50017-20039、《建筑地基基础设计规范》GB50007-200210、《建筑抗震设计规范》GB50011-200111、《建筑结构可靠度设计统一标准》GB50068-200112、《给水排水工程埋地矩形管道结构设计规程》CECS17-9013、《埋地硬聚氯乙烯给水管道工程技术规程》CECS17-200014、《建筑结构制图标准》GB/T50105-200115、《给水排水制图标准》GB/T50106-200116、《给水排水工程构筑物结构设计规范》GB5006-200217、《砌体结构设计规范》GB50003-200118、《给水排水设计基本术语标准》GB50003-200119、《建筑设计防火规范》GB50016-200620、《低压配电设计规范》GB50054-200121、《建筑物防雷设计规范》GB/T50311-200022、《电力装置的继电保护和自动装置设计规范》GB50062-200223、《给水排水工程钢筋混凝土水池结构设计规范》CECS138:200224、《给水排水工程构筑物结构设计规范》GB50069-200225、《给水排水工程管道结构设计规范》GB50332-200226、《工业企业厂界噪声排放标准》GB12348-200827、《污水排入城镇下水道水质标准》DB31-445-20091.4 设计原则（1）选用运行安全可靠、经济合理的工艺流程，尽可能减少基建投资和运行费用，节省占地，减低能耗。

一体化AO+MBR污水处置设备一体化AO+MBR污水处置设备一、一体化AO+MBR污水处置设备———概述随着人们生活水平的提高，生活污水排放越来越严重，重要来源于居住建筑和公共建筑，如住宅、机关、医院、商店、公共场合及工业企业卫生间等。

生活污水中有机类杂质较多， CODcr 、BOD5均较高，且BOD5/CODcr之值大于0.4，存在于生活污水中的有机物不稳定，简单腐化而产生恶臭，细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病扩散流行。

因此，生活污水排放前须进行处置。

在这样的形式下，生活污水处置工艺也在不绝改进，依据不同的环境、不同的污水量和排放量所使用的设备也有所不同。

生活污水处置设备均采纳碳钢防腐、不锈钢、玻璃钢结构，具有耐腐蚀、抗老化等优良特性。

一体化污水处置设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池是进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处置水平进一步提高。

新农村污水处置设备是一种模块化的污水生物处置设备，是一种以生物膜为净化主体的污水生物处置系统，充足发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污本领强、动力消耗低、操作运行稳定、维护便利的特点，使得该系统具有很广的应用前景和推广价值。

农村改造居住集中程度不及城市，生活污水产生强度低于城市，村乡财力单薄、农夫收入低下，应当激励采纳经济、简易、有效、尽可能与本地农业生产相结合的多样化生活污水处置技术，实现污水的无害化处置和资源化利用。

二、一体化AO+MBR污水处置设备———设备安装、调试与维护1、安装: 地埋式生活污水处置一体机有两组池子构成。

一组为钢筋混凝土结构池体，另一组为钢结构池体。

钢筋混凝土池体埋入地下，钢构池体可埋入地坪以下也可以安装在地坪上。

钢筋混凝土池体及钢结构池体基础的土建设计图由我公司供给，要求四周挖掘宽度须比设备平面尺寸大600mm以上。
