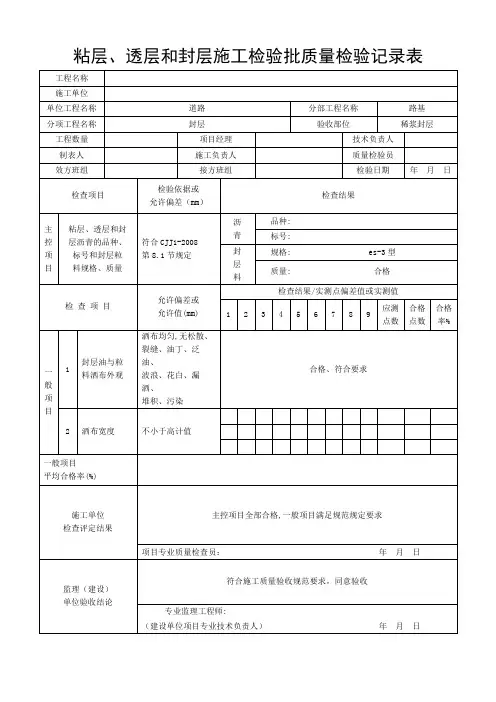

沥青路面透层及粘层现场质量检验报告单
承包单位：合同段：
监理单位：编号：工程名称施工时间
桩号及部位检验时间
项规定值或
验结果检验方法和频率检验项目检
次允许偏差
1
符合设计每台班 2 次查试沥青粘度
设计 : 验报告
沥青喷洒量
铺塑料布法不少符合设计
2△于 0.3m 2 、每L/m2 设计 :
4000m2一处
细集料撒布符合设计
3查施工记录量 M2/km2设计:
宽度/ 长度符合设计尺量：宽度每4
设计 : 100m2 个断面cm/m
外观检查：
自检意见：
质检工程师：日期：
监理员意见：专业监理工程师意见：
监理员：日期：专业监理工程师：日期：
承包人技术负责人：日期：。
一、透层、黏层一般规定1、先将下承层表面进行全面清扫,吹净浮尘，必要时用水冲洗.2、气温低于10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青.3、黏层、封层中所用的预拌碎石油石比为0。
3％～0。
5%。
材料及设备要求1、材料（1）透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》的方法进行试验，且满足规范的要求。
（2）透层材料主要为高渗透乳化沥青和煤油稀释沥青,其质量应符合《公路沥青路面施工技术规范》的要求。
采用其它材料时，应报监理工程师批准。
透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于5mm，级配碎石层透层油渗透深度应不小于10mm。
(3）透层油的洒布量应通过试洒确定,不宜超出《公路沥青路面施工技术规范》要求的范围。
（4)黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。
（5）黏层油品种和用量，应根据下卧层的类型通过试洒确定，并符合《公路沥青路面施工技术规范》的要求。
2、设备（1）应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。
(2）透层与黏层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒.洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。
沥青洒布必须呈雾状。
3、施工工序（1）机具的准备.检查沥青喷洒车的使用状况,标定喷洒量.（2）下承层的清理。
先用强力清刷机将基层表面进行全面清扫,并将浮尘吹净，必要时用水冲洗。
(3)喷洒1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒;当采用煤油稀释沥青时,应在水稳层用土工布覆盖养生7天后及时喷洒。
36230 8D86 趆Mnw28639 6FDF 濟26938 693A 椺m2）透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作黏层或下封层。
8.3.2.4 透层施工（1）材料要求和沥青用量透层油由柴油与沥青掺配而成，掺配质量比为，柴油：沥青=2：8，喷洒油温控制在120-140℃之间。
透层沥青材料宜采用慢裂的洒布乳化沥青。
沥青用量应根据监理工程师的指示，并符合《公路工程沥青路面施工技术规范》（JTGF40-2004）的要求。
（2）透层施工要点洒喷透层油在基层验收合格且养生期结束后进行，洒布前及时清扫干净并少量洒水，待表面稍干后喷洒透层油。
透层油采用洒布车进行喷洒。
喷洒过程中，汽车挂—档慢速行驶，喷洒量控制在0.8L/m2，洒布结束后先闭喷油阀门方能停车。
对于边缘等洒布不均匀处，由人工进行补洒。
透层油喷洒过程中，对已施工完毕的路肩进行覆盖保护，防止污染。
当遇大风、降雨或气温低于10℃时，不进行透层油喷洒。
喷洒结束后，清除局部多余的未渗入基层的沥青，避免形成油膜。
透层油喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度宜不小于10mm，并能与基层联结成为一体。
8.3.2.5 沥青混凝土面层施工由于本项目沥青混凝土用量较少，故采用商品砼8.3.2.5.1 对商品砼材料要求（1）沥青混凝土面层采用中粒式Ⅰ型密级配沥青混凝土混合料，集料的最大公称直径不超过20 mm。
（2）粗集料：粗集料应洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性。
（3）细集料：细集料应采用机制砂、天然砂、经监理工程师批准可采用由粗骨料加工而成的经筛选后的石屑。
（4）填料：填料应采用石灰白云石、大理石等碱性岩石磨制的石粉。
（5）沥青：沥青材料应附有炼油厂的沥青质量检验单。
沥青标号为AH-90。
（6）配合比设计：目标配合比设计采用工程实际使用的材料计算各种材料的用量比例，供拌和机确定各冷料仓的供料比例、进料速度及试拌使用；生产配合比取目标配合比设计的最佳沥青用量及加减.03%三个沥青用量供马歇尔试验，确定生产配合比的最佳沥青用量；生产配合比验证。
拌和机采用生产配合比进行度拌，铺筑试验段，并用拌和的沥青混合粒进行马歇尔试验及路上钻取的芯样试验，由此确定生产用的配合比。
沥青混合料粘层、透层、封层1、引用文件《沥青路面施工及验收规范》GB 50092-96《城镇道路工程施工及质量验收规范》CJJ 1-2008《城镇道路路面设计规范》CJJ 169-20122、施工准备沥青混合料面层不得在雨、雪天气及环境最高温度低于5℃时施工。
提前绘制沥青混合料摊铺顺序平面图，将摊铺机和压路机司机、摊平负责人、现场质量负责人、责任工长等人员信息进行收集和张贴，便于现场协调。
沥青表处封层试验路在正式摊铺沥青表处封层前，铺筑一段200m长的试验路，以确定洒布车行驶速度、材料用量控制、碾压方式等施工指标。
2.1作业条件封层的混合料其配合比应经设计、试验，符合要求后方可使用。
在已施工完成且合格的基层上洒布透层沥青，然后铺筑沥青混合料；在双层式或多层式沥青混合料面层之间喷洒粘层油；下封层宜采用层铺法表面处治或稀浆封层法施工。
2.2、材料及机具2.2.1、材料用于透层、粘层、封层的液体石油沥青的技术要求应符合表8.1.7.4-4的规定要求。
施工中根据基层类型选择渗透性好的液体沥青、乳化沥青做透层油，基质沥青宜采用针入度≥100的石油沥青，基质沥青标号及煤油的掺配比例，必须经试验确定，以满足渗透深度不小于5mm的要求。
其规格和用量应符合下表规定。
体石油沥青，其规格和用量应符合下表规定。
封层油宜采用改性沥青或改性乳化沥青，集料应质地坚硬、耐磨、洁净、粒径级配应符合要求，采用S12单粒径碎石骨料，用量为满铺的60%（约11Kg/m2）。
SBS改性沥青洒布温度不低于160℃。
2.2.2机具沥青洒布车：沥青表处封层采用沥青碎石同步洒布车施工，具有储料、沥青加热、同时撒布沥青和碎石、计量控制洒布量等功能，施工前必须对设备做全面的检查和调试，包括：油泵系统、洒油系统、输料系统、计量系统。
3、操作工艺3.1工艺流程透层施工工艺流程：清扫基层→结构物防护→透层沥青制备→洒布车撒布透层→交通管制粘层施工工艺流程：清扫下面层→结构物的防护→乳化沥青（改性乳化沥青）准备→洒布粘层→交通管制封层施工工艺流程：清扫面层→配合比设计→同步碎石封层车洒布封层→轮胎压路机稳压→交通管制3.2透层施工3.2.1用道路清扫车将基层的杂物清出路基外。
