STM32之FATFS文件系统(SPI方式)笔记

  • 格式：docx
  • 大小：481.32 KB
  • 文档页数：12

STM32之FATFS文件系统(SPI方式)笔记 BY:T7 Date:20171202 At:YSU_B307 开发环境： uVision : V5.12.0.0 STM32F103V8T6 库版本 : STM32F10x_StdPeriph_Lib_V3.5.0 FATSF : ff13a 工程版本：FATFS_V1 日期：20171130 硬件连接：SPI1_CS ->PA4 SPI1_CLK -> PA5 SPI1_MISO -> PA6 SPI1_MOSI ->PA7 工程功能：建立在SPI_SD的基础上，完成文件系统的初步接触。

一、FATFS文件系统 1.使用开源的FAT文件系统模块，其源代码的获取从官网： 目前最新版本是：ff13a 2. 解压后得到两个文件：

其中，documents相当于STM32的固件库使用手册，介绍FATFS系统的函数使用方法，source中则是需要用到的源代码。 因为FATFS使用SD卡，所以FATFS的基础是SD卡的正常读写，这里采用SPI模式。

二、STM32之SD卡_SPI模式 1. 硬件连接： SPI1_CS ->PA4 SPI1_CLK -> PA5 SPI1_MISO -> PA6 SPI1_MOSI -> PA7 2. SPI模式下STM32读写SD卡的工程结构 在确定STM32使用SPI模式读写SD卡没有问题后，进入FATSF文件系统的实验，另源代码在文档最后。

三、FATSF文件系统移植 1. 配置工程环境 1) STM32读写SD卡-SPI模式成功 2) 将解压后的ff13a整个文件夹赋值到工程目录下，如图： 3) 返回到MDK界面下，添加ff13a项目组,并把ff13a\source\目录下ff.c，diskio.c，ffunicode.c，ffsystem.c添加到项目组中，如下图：

4) 在Target Options的C++编译器选项中添加文件包含路径，如下图 四、为FATSF文件系统添加底层驱动 （一）在diskio.c中添加函数代码 1. DSTATUS disk_status (BYTE pdrv); 添加完成后如下图

2. DSTATUS disk_initialize (BYTE pdrv); 添加完成后如下图 3. DRESULT disk_read (BYTE pdrv, BYTE* buff, DWORD sector, UINT count);

4. DRESULT disk_write (BYTE pdrv, const BYTE* buff, DWORD sector, UINT count); 5. DRESULT disk_ioctl (BYTE pdrv, BYTE cmd, void* buff);

6. DWORD get_fattime (void); 注意：在diskio.c中 DEV_MMC的宏定义要为0，如下图 （二）打开Ffconf.h函数 1. 改变FF_CODE_PAGE的值如下

2. 改变FF_USE_LFN的值如下

五、Main主函数 Main.c函数如下代码：

#include "main.h" #define ONE_BLOCK 512 #define TWO_BLOCK 1024

uint8_t sd_RxBuf[TWO_BLOCK];//SD卡数据j接收缓存区 uint8_t sd_TxBuf[TWO_BLOCK] = {0};//SD卡数据j接收缓存区

FRESULT res; //读写文件的返回值 FIL FileSyatemSrc,FileSystemDst; //文件系统结构体，包含文件指针等成员 UINT br,bw; //Fil R/W count BYTE FileRxBuffer[ONE_BLOCK]; //FILE COPY BUFFER //BYTE TxFileBuffer[] = "This is the FATFS System!\r\n"; BYTE TxFileBuffer[] = "中文文件系统实验！\r\n";

staticconst char * FR_Table[]= { "FR_OK：成功", /* (0) Succeeded */ "FR_DISK_ERR：底层硬件错误", /* (1) A hard error occurred in the low level disk I/O layer */ "FR_INT_ERR：断言失败", /* (2) Assertion failed */ "FR_NOT_READY：物理驱动没有工作", /* (3) The physical drive cannot work */ "FR_NO_FILE：文件不存在", /* (4) Could not find the file */ "FR_NO_PATH：路径不存在", /* (5) Could not find the path */ "FR_INVALID_NAME：无效文件名", /* (6) The path name format is invalid */ "FR_DENIED：由于禁止访问或者目录已满访问被拒绝", /* (7) Access denied due to prohibited access or directory full */ "FR_EXIST：由于访问被禁止访问被拒绝", /* (8) Access denied due to prohibited access */ "FR_INVALID_OBJECT：文件或者目录对象无效", /* (9) The file/directory object is invalid */ "FR_WRITE_PROTECTED：物理驱动被写保护", /* (10) The physical drive is write protected */ "FR_INVALID_DRIVE：逻辑驱动号无效", /* (11) The logical drive number is invalid */ "FR_NOT_ENABLED：卷中无工作区", /* (12) The volume has no work area */ "FR_NO_FILESYSTEM：没有有效的FAT卷", /* (13) There is no valid FAT volume */ "FR_MKFS_ABORTED：由于参数错误f_mkfs()被终止", /* (14) The f_mkfs() aborted due to any parameter error */ "FR_TIMEOUT：在规定的时间内无法获得访问卷的许可", /* (15) Could not get a grant to access the volume within defined period */ "FR_LOCKED：由于文件共享策略操作被拒绝", /* (16) The operation is rejected according to the file sharing policy */ "FR_NOT_ENOUGH_CORE：无法分配长文件名工作区", /* (17) LFN working buffer could not be allocated */ "FR_TOO_MANY_OPEN_FILES：当前打开的文件数大于_FS_SHARE", /* (18) Number of open files > _FS_SHARE */ "FR_INVALID_PARAMETER：参数无效" /* (19) Given parameter is invalid */ };

intmain(void) { inti = 0; FATFS fs; //记录文件系统盘符信息的结构体

LED_Init(); USARTx_Init(); /* 调用f_mount()创建一个工作区，另一个功能是调用了底层的disk_initialize()函数，进行SDIO借口的初始化 */ res = f_mount(&fs, "0:", 1 ); if (res != FR_OK) { printf("挂载文件系统失败 (%s)\r\n", FR_Table[res]); } else { printf("挂载文件系统成功 (%s)\r\n", FR_Table[res]); }

/* 调用f_open()函数在刚刚开辟的工作区的盘符0下打开一个名为Demo.TXT的文件 ，以创建新文件或写入的方式打开(参数"FA_CREATE_NEW | FA_WRITE"),如果不存在的话则创建 这个文件。同意见Demo.TXT这个文件关联到FileSyatemSrc这个结构指针，以后操作文件就是听过 这个结构指针来完成，可以理解为文件指针。 */ res = f_open( &FileSystemDst , "0:/Demo1.TXT", FA_CREATE_NEW | FA_WRITE); /* 对f_open()函数的返回值进行检查 */ if( res == FR_OK ) { printf("File Open SUCCESS! \n\t"); /* 将缓冲区的数据写到文件中，创建文件成功，调用f_write()将缓冲区的数组变量 TxFileBuffer的内容写到刚刚打开的Demo.TXT文件中，写完之后必须调用f_close()函数关闭 已经打开的文件，否则前面写入的数据无效，甚至可能导致其他错误 */ res = f_write( &FileSystemDst , TxFileBuffer , sizeof(TxFileBuffer) , &bw); if(res) printf("File Write ERROR! \n\t"); else printf("File Write SUCCESS! \n\t"); /* 关闭文件 */ f_close(&FileSystemDst); } else if(res == FR_EXIST)

合集下载

stm32 SPI 接口

stm32 SPI 接口

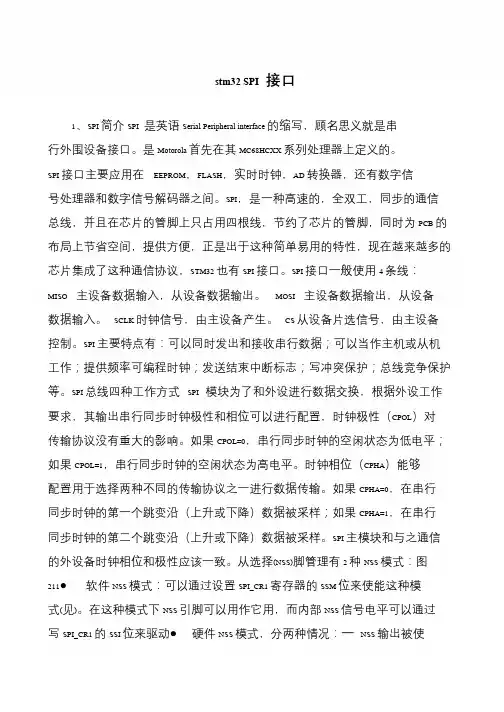

stm32 SPI 接口1、SPI 简介SPI 是英语Serial Peripheral interface 的缩写，顾名思义就是串行外围设备接口。
