灌封胶使用说明书
型号：
一、 产品简介及用途
本产品是一种双组份液体硅胶。产品固化过程无小分子副产物放出，固化前后收缩率小。产品流动性好，耐黄变，对多种基材具有良好的粘附性。使用时，两组份按照A:B=100:100（重量比）混匀即可使用，对金属和非金属材料无腐蚀性，可内外深层次同时固化。
二、 产品技术参数
序
号 项 目 单 位 技术指标 检测标准
固化前 1 外 观 A / 白色流动体
目测
B / 黑色流动体
2 粘 度 A mPa•s 3000±500
GB/T 10247
B mPa•s 3000±500
3 密 度 A g/cm3 1.40±0.1
GB/T 13354
B g/cm3 1.40±0.1
4 混合比（重量比） / 100:100 /
5 操作时间25℃ H 1-2 /
7 固化时间 120℃ min 10-20 /
25℃ H 24 /
固化后 8 外观 / 黑色弹性体 目测
9 邵氏硬度（A）25℃，RH60% 45±5 ASTM D2240
10 体积电阻率 Ω•cm 1.0×1014 GB/T 1692
11 介质损耗因数（1MHz） / 1.0×10-3 GB/T 1693
12 介电常数（1MHz） / 3.0 GB/T 1693
13 击穿强度 kV/mm 20 GB/T 1695 三、 使用方法与注意事项
施胶前需保持基材及模具的干燥、清洁、无刮痕或缺陷，以免影响固化后性能。
使用前分别将A/B组分搅拌均匀，然后AB组份按比例称好，在干净容器中充分混合均匀（有条件可将混合后产品抽真空消除气泡）后即可使用。
施胶时，注意施胶方式，避免产生气泡和溢胶；烘烤固化前，检查胶水的充盈度和结合面有无瑕疵；烘烤时，根据实际状况合理调节温度或烘烤时间，保证胶水固化完全。
本品使用时，操作时间仅仅与环境温度有关，环境温度越高，允许操作时间越短，反之，允许操作时间较长。

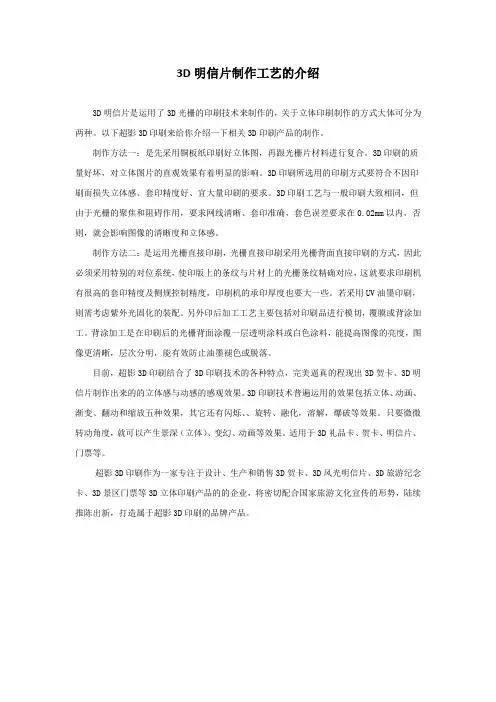

3D明信片制作工艺的介绍
3D明信片是运用了3D光栅的印刷技术来制作的，关于立体印刷制作的方式大体可分为两种。以下超影3D印刷来给你介绍一下相关3D印刷产品的制作。
制作方法一：是先采用铜板纸印刷好立体图，再跟光栅片材料进行复合。3D印刷的质量好坏，对立体图片的直观效果有着明显的影响。3D印刷所选用的印刷方式要符合不因印刷而损失立体感、套印精度好、宜大量印刷的要求。3D印刷工艺与一般印刷大致相同，但由于光栅的聚焦和阻碍作用，要求网线清晰、套印准确，套色误差要求在0.02mm以内，否则，就会影响图像的清晰度和立体感。
制作方法二：是运用光栅直接印刷，光栅直接印刷采用光栅背面直接印刷的方式，因此必须采用特别的对位系统，使印版上的条纹与片材上的光栅条纹精确对应，这就要求印刷机有很高的套印精度及侧规控制精度，印刷机的承印厚度也要大一些。若采用UV油墨印刷，则需考虑紫外光固化的装配。另外印后加工工艺主要包括对印刷品进行模切，覆膜或背涂加工。背涂加工是在印刷后的光栅背面涂覆一层透明涂料或白色涂料，能提高图像的亮度，图像更清晰，层次分明，能有效防止油墨褪色或脱落。
目前，超影3D印刷结合了3D印刷技术的各种特点，完美逼真的程现出3D贺卡、3D明信片制作出来的的立体感与动感的感观效果。3D印刷技术普遍运用的效果包括立体、动画、渐变、翻动和缩放五种效果，其它还有闪烁、、旋转、融化，溶解，爆破等效果。只要微微转动角度，就可以产生景深（立体）、变幻、动画等效果。适用于3D礼品卡、贺卡、明信片、门票等。
超影3D印刷作为一家专注于设计、生产和销售3D贺卡、3D风光明信片、3D旅游纪念卡、3D景区门票等3D立体印刷产品的的企业，将密切配合国家旅游文化宣传的形势，陆续推陈出新，打造属于超影3D印刷的品牌产品。

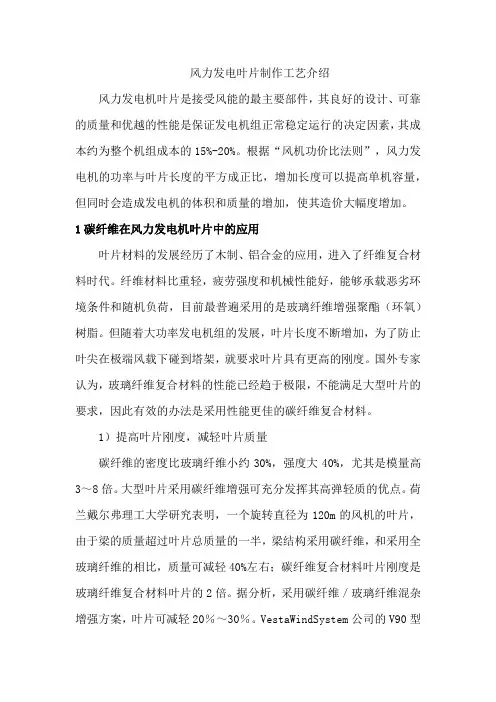

风力发电叶片制作工艺介绍
风力发电机叶片是接受风能的最主要部件，其良好的设计、可靠的质量和优越的性能是保证发电机组正常稳定运行的决定因素，其成本约为整个机组成本的15%-20%。根据“风机功价比法则”，风力发电机的功率与叶片长度的平方成正比，增加长度可以提高单机容量，但同时会造成发电机的体积和质量的增加，使其造价大幅度增加。
1碳纤维在风力发电机叶片中的应用
叶片材料的发展经历了木制、铝合金的应用，进入了纤维复合材料时代。纤维材料比重轻，疲劳强度和机械性能好，能够承载恶劣环境条件和随机负荷，目前最普遍采用的是玻璃纤维增强聚酯（环氧）树脂。但随着大功率发电机组的发展，叶片长度不断增加，为了防止叶尖在极端风载下碰到塔架，就要求叶片具有更高的刚度。国外专家认为，玻璃纤维复合材料的性能已经趋于极限，不能满足大型叶片的要求，因此有效的办法是采用性能更佳的碳纤维复合材料。
1）提高叶片刚度，减轻叶片质量
碳纤维的密度比玻璃纤维小约30%，强度大40%，尤其是模量高3～8倍。大型叶片采用碳纤维增强可充分发挥其高弹轻质的优点。荷兰戴尔弗理工大学研究表明，一个旋转直径为120m的风机的叶片，由于梁的质量超过叶片总质量的一半，梁结构采用碳纤维，和采用全玻璃纤维的相比，质量可减轻40%左右；碳纤维复合材料叶片刚度是玻璃纤维复合材料叶片的2倍。据分析，采用碳纤维／玻璃纤维混杂增强方案，叶片可减轻20％～30％。VestaWindSystem公司的V90型3.0MW发电机的叶片长44m，采用碳纤维代替玻璃纤维的构件，叶片质量与该公司V80型2.0MW发电机且为39m长的叶片质量相同。同样是34m长的叶片，采用玻璃纤维增强聚脂树脂时质量为5800kg，采用玻璃纤维增强环氧树脂时质量为5200kg，而采用碳纤维增强环氧树脂时质量只有3800kg。其他的研究也表明，添加碳纤维所制得的风机叶片质量比采用玻璃纤维的轻约32%，而且成本下降约16%。
pcb灌封工艺
PCB灌封工艺是一种保护电路板的方法，可以防止电路受到化学物质（如水、酸、碱等）的侵蚀，提高其稳定性和耐久性，增加电路对温度的适应性，保证电路正常工作不受温度影响，提高电路的绝缘性能，减少漏电、电感等因素的影响。
常见的PCB灌封胶有硅胶（Silicone）、丙烯酸（Acrylic）、酯类（Ester）、聚氨酯（Polyurethane）等。灌封胶可以通过注塑、涂覆、液化灌封、喷射等不同的方法进行施工，选择不同的方法可以获得不同厚度、形状和外观效果的灌封胶。在施工前需要做好PCB板的清洁和保护，以确保灌封胶粘贴牢固，不影响线路功能。
PCB灌封工艺的步骤包括：
1.准备材料和工具，包括灌封胶、固化剂、搅拌器、电子秤、手套、口罩等。
2.准确称量A组分和B组分(固化剂)，并混合均匀。
3.将混合好的灌封胶注入到PCB板的空隙中。
4.等待灌封胶干燥，一般需要24小时左右。
5.进行后续的加工和测试。
需要注意的是，在灌封过程中要保持通风良好，避免长时间接触皮肤和眼睛，且在操作前需要仔细阅读使用说明并按照要求进行操作。
