耐高温灌封胶施工工艺

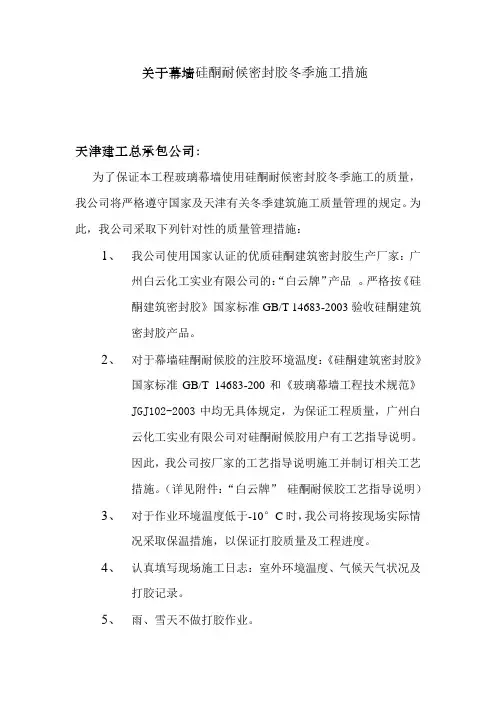

关于幕墙硅酮耐候密封胶冬季施工措施

天津建工总承包公司：

为了保证本工程玻璃幕墙使用硅酮耐候密封胶冬季施工的质量，我公司将严格遵守国家及天津有关冬季建筑施工质量管理的规定。为此，我公司采取下列针对性的质量管理措施：

1、 我公司使用国家认证的优质硅酮建筑密封胶生产厂家：广州白云化工实业有限公司的：“白云牌”产品 。严格按《硅酮建筑密封胶》国家标准GB/T 14683-2003验收硅酮建筑密封胶产品。

2、 对于幕墙硅酮耐候胶的注胶环境温度：《硅酮建筑密封胶》国家标准GB/T 14683-200和《玻璃幕墙工程技术规范》JGJ102-2003中均无具体规定，为保证工程质量，广州白云化工实业有限公司对硅酮耐候胶用户有工艺指导说明。因此，我公司按厂家的工艺指导说明施工并制订相关工艺措施。（详见附件：“白云牌” 硅酮耐候胶工艺指导说明）

3、 对于作业环境温度低于-10°C时，我公司将按现场实际情况采取保温措施，以保证打胶质量及工程进度。

4、 认真填写现场施工日志：室外环境温度、气候天气状况及打胶记录。

5、 雨、雪天不做打胶作业。

附录以下标准及说明书：

《硅酮建筑密封胶》国家标准GB/T 14683-2003

广州白云化工实业有限公司的：“白云牌“硅酮密封胶产品

工艺指导说明

西安飞机工业装饰装修工程股份有限公司

2006-11-16

...

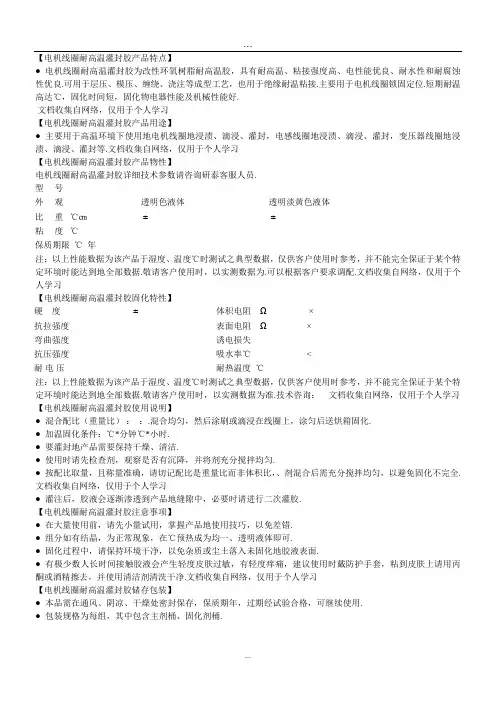

... 【电机线圈耐高温灌封胶产品特点】

● 电机线圈耐高温灌封胶为改性环氧树脂耐高温胶，具有耐高温、粘接强度高、电性能优良、耐水性和耐腐蚀性优良.可用于层压、模压、缠绕、浇注等成型工艺，也用于绝缘耐温粘接.主要用于电机线圈锁固定位.短期耐温高达℃，固化时间短，固化物电器性能及机械性能好.

文档收集自网络，仅用于个人学习

【电机线圈耐高温灌封胶产品用途】

● 主要用于高温环境下使用地电机线圈地浸渍、滴浸、灌封，电感线圈地浸渍、滴浸、灌封，变压器线圈地浸渍、滴浸、灌封等.文档收集自网络，仅用于个人学习

【电机线圈耐高温灌封胶产品物性】

电机线圈耐高温灌封胶详细技术参数请咨询研泰客服人员.

型 号

外 观 透明色液体 透明淡黄色液体

比 重 ℃㎝ ± ±

粘 度 ℃

保质期限 ℃ 年

注：以上性能数据为该产品于湿度、温度℃时测试之典型数据，仅供客户使用时参考，并不能完全保证于某个特定环境时能达到地全部数据.敬请客户使用时，以实测数据为.可以根据客户要求调配.文档收集自网络，仅用于个人学习

【电机线圈耐高温灌封胶固化特性】

硬 度 ± 体积电阻 Ω ×

抗拉强度 表面电阻 Ω ×

弯曲强度 诱电损失

抗压强度 吸水率℃ <

耐 电 压 耐热温度 ℃

注：以上性能数据为该产品于湿度、温度℃时测试之典型数据，仅供客户使用时参考，并不能完全保证于某个特定环境时能达到地全部数据.敬请客户使用时，以实测数据为准.技术咨询： 文档收集自网络，仅用于个人学习

【电机线圈耐高温灌封胶使用说明】

● 混合配比（重量比） ： ：.混合均匀，然后涂刷或滴浸在线圈上，涂匀后送烘箱固化.

● 加温固化条件：℃*分钟℃*小时.

● 要灌封地产品需要保持干燥、清洁.

● 使用时请先检查剂，观察是否有沉降，并将剂充分搅拌均匀.

植筋胶施工工艺及方法

一、植筋胶施工工艺

放线定位——钻孔——清孔——钢筋清理——注胶及植筋——固化及成品保护——验收

1．1放线

开始钻孔施工前，必须要将结构面清理干净；根据设计要求，由技术人员放线标明钢筋锚固点的钻孔位置，钻孔位置查标明后由现场负责人验线。

1．2钻孔

钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋；钢筋栽埋位置钻孔如遇到原结构主筋可适当调整位置，进行避让，但钢筋栽埋位置偏移不宜过大。钻孔过程应及时检查孔深。

钻孔直径：所植钢筋直径加上4mm～8mm（小钢筋取小值，大钢筋取大值）

钻孔直径D与所植钢筋直径d最佳匹配值如下表：

钢筋直径d(mm) 最佳钻孔直径D(mm)

8 12

10 14

12 16

14 18

16 22

18 25

孔深：≥钢筋直径的15d。

1．3清孔

孔洞施工完成，先用气泵将孔内粉尘吹干净，然后再用棉丝蘸水将孔洞清润以保证粘接质量。清刷完毕后，立即用木塞、塑料等将孔堵上临时封闭，以防有灰尘和异物落入。

1．4钢筋清理

1) 锚固用钢筋必须做好除锈清理，除锈长度大于锚固长度50mm左右，锚固用钢筋的型号、规格要严格按图纸设计要求选用。

2) 用钢丝刷将除锈清理长度范围内的钢筋表面打打磨出光泽。

3) 将所有处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收。

1．5注胶及植筋

将注胶枪嘴插入孔内，缓慢将胶注入孔内，注胶量以钢筋插入后锚固胶将孔内填满，锚固胶从孔内溢出为准，并且要求灌胶一次完成。根据植入深度（≥15d，d为钢筋的直径）在处理好的钢筋除锈端做明显标记，然后插向孔洞，一边插一边向同一方向缓慢旋转，直至到过孔洞底部为止，此时应有锚固胶从孔洞内溢出。

1．6固化及成品保护

在常温下自然养护，对埋植好的钢筋应做好保护工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。养护期24小时后可正常下道工序施工。

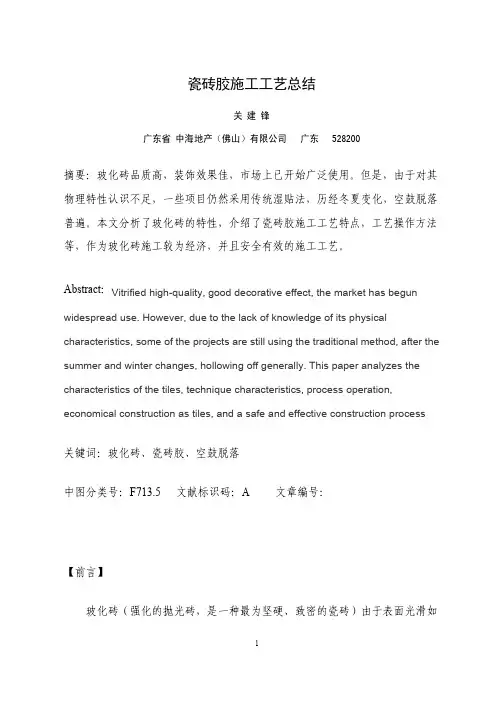

瓷砖胶施工工艺总结关建锋广东省中海地产（佛山）有限公司广东528200摘要：玻化砖品质高，装饰效果佳，市场上已开始广泛使用。但是，由于对其物理特性认识不足，一些项目仍然采用传统湿贴法，历经冬夏变化，空鼓脱落普遍。本文分析了玻化砖的特性，介绍了瓷砖胶施工工艺特点，工艺操作方法等，作为玻化砖施工较为经济，并且安全有效的施工工艺。Abstract：Vitrifiedhigh-quality,gooddecorativeeffect,themarkethasbegunwidespreaduse.However,duetothelackofknowledgeofitsphysicalcharacteristics,someoftheprojectsarestillusingthetraditionalmethod,afterthesummerandwinterchanges,hollowingoffgenerally.Thispaperanalyzesthecharacteristicsofthetiles,techniquecharacteristics,processoperation,economicalconstructionastiles,andasafeandeffectiveconstructionprocess关键词：玻化砖、瓷砖胶、空鼓脱落中图分类号：F713.5文献标识码：A文章编号：【前言】玻化砖（强化的抛光砖，是一种最为坚硬、致密的瓷砖）由于表面光滑如镜、光泽透亮，硬度较高、不易划伤破损以及施工方便等优点，在装修中已普遍使用。但因对其性能特点认识不足，仍采用传统水泥粘贴工法，一年后，历经冬夏两季的温度变化，普遍出现空鼓、脱落现象，由开始局部一块砖空鼓，势不可挡发展为大片空鼓，随后便脱落，存在一定的安全隐患，严重影响楼盘品质。且对空鼓墙砖须进行的整体返修，经济损失巨大；如方法不当，即便是整体返修也不能完全杜绝再次空鼓。为改变上述质量状况，有些项目进行了一些工艺做法的摸索尝试，比如采用挂贴工艺，但由于工效太低，很难被工人接受，因此仅局限于首层及地库大堂采用。【正文】一、瓷砖分类及特性1、釉面砖就是砖的表面经过烧釉处理的，釉面砖是装修中最常见的砖种，由于色彩图案丰富，而且防污能力强，因此被广泛使用于墙面和地面装修。根据光泽的不同分为釉面砖（制造干净的效果）和哑光釉面砖（制造时尚的效果）。根据原材料的不同又分为陶质釉面砖和瓷质釉面砖。2、通体砖通体砖的表面不上釉，而且正面和反面的材质和色泽一致，因此得名，是一种耐磨砖。由于目前的室内设计越来越倾向于素色设计，因此通体砖越来越成为一种时尚，被广泛使用于厅堂、过道和室外走道等装修项目的地面。一般较少会使用于墙面。多数的防滑砖都属于通体砖。3、抛光砖抛光砖就是通体砖坯体的表面经过打磨而成的一种光亮砖，属于通体砖的一种。相对通体砖而言，抛光砖的表面要光洁得多。抛光砖坚硬耐磨，适合在除洗手间、厨房以外的多数室内空间中使用。在运用渗花技术的基础上，抛光砖可以做出各种仿石、仿木效果。抛光砖抛光时会留下凹凸气孔，这些气孔会藏污纳垢，甚至一些茶水倒在抛光砖上都回天无力。4、玻化砖为了解决抛光砖出现的易脏问题，又出现了一种玻化砖。玻化砖其实就是全瓷砖。经打磨光亮表面如玻璃镜面光滑透亮，是瓷砖中最硬的一种。其表面光洁但又不需要抛光，所以不存在抛光气孔的问题。玻化砖是一种强化的抛光砖，它采用高温烧制而成，质地比抛光砖更硬更耐磨。毫无疑问，它的价格也同样更高。玻化砖常用型号400x400mm、500x500mm、600x600mm、800x800mm、900x900mm、1000x1000mm。二、玻化砖空鼓脱落的原因分析1、调查显示：墙砖空鼓部位主要发生在墙砖及其水泥粘结层之间(下图示)，粘接层和墙砖脱落，由开始一两块砖空鼓发展为整片空鼓、脱落。其主要原因是砖体和水泥粘结强度及其耐久性较差，造成空鼓现象；2、玻化砖同普通釉面砖相比较，吸水率较小，国家标准吸水率是E≦0.5%，陶质砖国家标准是E≦10%，所以粘贴力远比陶质砖弱，这就要求粘接材料具有非常高的粘接强度。如采用吸水率较高的瓷砖，使用相同的施工工艺，空鼓现象则较少发生；3、瓷砖的规格越来越大，首层大堂、地下室大堂采用600×600mm的墙砖，瓷砖的规格大，在热胀冷缩的情况下易发生体积变化，瓷质砖的收缩膨胀率约为4×10﹣6，混凝土的收缩率比瓷质砖要大一倍以上。当水泥出现收缩时，瓷质砖与地面的收缩率不一致，两个不同物体必然出现分离，因此要求粘结材料要具有一定的柔韧性；4、玻化砖材质强度较高，对温度变化敏感，温差不同步，与水泥的热膨胀系数不同，大规格瓷砖铺贴后存在温差应力，季节性的温差振荡会造成粘接强度降低，破坏砖体和基体的粘结强度，导致墙砖空鼓；因此，各楼盘经历冬夏交替变化，墙砖空鼓会逐渐暴露出来；5、未严格按照规范要求施工，建筑水泥因保存不当而失效及水泥砂浆超期等因素，降低了粘接层的终凝强度，使墙砖和基体之间的有效粘接力大大降低；6、墙体抹灰垂直度较差，墙砖施工时的粘接层局部超厚、整体厚度不均匀，也是导致墙砖空鼓的因素之一；7、粗装修抹灰层强度较低时，有时空鼓发生在粗装修抹灰层和基层之间，也存在此类现象，但相对比较少。综上，空鼓发生的主要部位在墙砖和粘接层之间，玻化砖的两种材质特性（吸水率、强度高）和水泥粘结层不同步是造成墙砖空鼓的核心原因。三、玻化砖的几种施工工艺介绍1、传统湿贴工艺传统铺贴方法－厚粘法或背粘法，水泥、砂、液体胶等在施工现场搅拌而成，材料质量难以控制，水泥质量、沙子粗细度及含泥量难以把控。水泥砂浆在配比过程中，配比是否合理、材料用量是否到位、搅拌是否均匀都会影响水泥砂浆的质量，粘结强度低，特别是不适用于规格大、吸水率小的瓷砖，易产生空鼓脱落，操作时对工人的手艺要求较高，墙面平整度、垂直度不易控制，板缝易泛盐霜，影响美观。传统湿贴方法最大优点是成本较低。2、干挂墙砖工艺玻化砖干挂法，以不使用水泥沙的方式施工，在瓷砖背面植入背栓配件，将大片瓷砖安装在墙壁上。该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，有效地防止灌浆中的盐碱等色素对表面的渗透污染，提高其装饰质量和观感效果，更重要的是增加了安全可靠性，避免了湿法镶贴工艺带来的空鼓、裂缝、脱落等缺点。该工艺不足之处在于，钢架用在室内占用空间，侧面不易收边，抗冲击力差，要求瓷砖厚度在12mm以上，最大的缺点是价格昂贵。3、湿挂墙砖工艺按照设计要求事先在基层表面打孔，埋入膨胀螺栓或用硬木木楔把铜丝固定在孔内。安装前先将饰面板按设计要求用钻头钻直径5mm的牛鼻子孔，将铜丝穿入孔内。用铜丝把板材与结构表面的预埋螺栓绑扎固定，板材与基层间的缝隙（即灌浆厚度），一般为20-50mm。湿挂的方法可以防止墙砖坠落伤人。但是，并未根本解决玻化砖空鼓、脱落的问题，工人施工工效较低，成本费用也比较高。4、瓷砖胶工艺瓷砖胶粘结剂，直接兑水即可使用，质量标准易把控、粘结强度高。工人操作方便易行，铺砖效率也大大提高。粘结力是水泥砂浆的数倍，能有效粘贴大型的瓷砖、石材，避免掉砖的风险。良好的柔韧性，防止产生空鼓。无需浸砖湿墙，提高施工效率。良好耐水性能,避免缝隙吐白泛盐霜。尺寸及重量都较大的砖材铺贴，对比采用干挂方式可以节省成本。旧的瓷砖、马赛克饰面翻新，使用瓷砖胶可直接在表面粘贴，不需打掉旧饰面，费时费工。特殊基面：石膏板，埃特板，水泥纤维板，保温隔热板，木板，钢板。但是瓷砖胶粘贴工艺对墙面平整度、垂直度要求较高，成本高于普通的水泥砂浆。5、几种施工工艺成本对比分析：湿贴干挂湿挂瓷砖胶工艺主要特点1．质量难以控制2．粘贴强度低3．温度、湿度变化适应差4．易泛碱吐白1．安全可靠2．防止吐碱3．占用空间。不利收边；4．要求砖厚＞12mm，5．抗冲击力差1．可防止坠落伤人2．未解决空鼓、脱落的问题3．工效较低1．质量易控制2．强度高、柔韧性好3．温度、湿度变化适应性强4．防止空鼓、脱落5．防止吐碱，耐水性好6．适用于特殊基面粘贴成本55元/m2160元/m2以上97-113元/m278元/m2从上可以看出，瓷砖胶具有较为优异的工艺特性，成本又相对较低，较适宜于瓷砖的铺贴施工，特别是适用于玻化砖墙面粘贴，能防止空鼓、脱落。四、瓷砖胶产品特性（一）瓷砖胶的组成成分瓷砖粘结剂采用优质无机胶凝材料、精细骨料、硅酸盐水泥、少量熟石灰与根据产品质量水平要求添加的功能性添加剂组成。粘接性能比传统的水泥大幅度提升。瓷砖胶主要分为两大类，一类是水泥为基底的干粉状产品，另一类是预拌好的有机胶类产品，其次还有双组份和溶液性添加剂类及用于勾缝隙的填缝剂类。1、水泥为基底的瓷砖胶粘剂本类产品由水泥、细砂和多聚物按一定比例混合而成的干粉状产品。特点：(1)现场施工时与清水混合后即可进行粘贴；(2)可用于室内外墙壁地板；(3)耐水性好，可用于长期浸水的水池、泳池；(4)仅适用于水泥基底和砖墙结构，不适用于石膏板、木板以及会引起变形、震荡的底材。2、有机胶类瓷砖胶黏剂此类产品主要为丙烯酸类产品，部份是PVA或橡胶乳胶类产品，待点：(1)预拌好，即可使用；(2)柔韧性好，可使用于石膏板、纤维板、合成板、木板底材之上；(3)耐水性略差，不能用于长期浸水的水池部位；(4)不适合用于室外，白色胶类产品不适合用于地板。（二）瓷砖胶的主要物理性能1、主要技术指标（德高产品为例）：序号检验项目标准要求德高TTB瓷砖胶I型（普通型）德高TTBII瓷砖胶（超强力型）德高大理石胶粘粉1晾置20min拉伸胶粘强度MPa≥0.50.71.21.32拉伸胶粘原强度MPa≥0.51.11.31.53浸水后的拉伸胶粘强度MPa≥0.50.60.60.84热老化后的拉伸胶粘强MPa≥0.5-0.50.65冻融循环后拉伸胶粘强度MPa≥0.5-0.60.62、物理性能优点：(1)粘结力强、牢固，避免发生空鼓或脱落现象；(2)施工中不用泡砖湿墙，可明显提高工效、方便快捷；(3)具有良好的抗渗性能与抗老化性能；(4)有弹性，可吸收底材与瓷砖之间的胀缩，有效预防瓷砖裂纹产生，从而延长瓷砖使用寿命；(5)具有良好的耐水、耐温、防水抗渗、耐冻融、耐冷热急变性，可防止空鼓和龟裂。操作简单，施工方便，工效高，保水性好，胶粘强度高。（三）瓷砖胶种类及适用范围市场上瓷砖胶品牌众多，每个品牌又分很多型号，性能和价钱千差万别。德高瓷砖胶的选择方式：基面瓷砖种类选材用量（kg/m2）混凝土、砂浆普通墙砖TTBII3.5-5.0混凝土、砂浆低吸水率墙砖TTBII(+DL添加剂)3.5-5.0混凝土、砂浆普通马赛克大理石胶粘粉2.0-3.5混凝土、砂浆玻璃马赛克大理石胶粘粉（＋DL添加剂）2.0-3.5弹性板材普通墙砖TTB-II（界面剂打底）4.0-5.0石膏板普通墙砖TTBII+DL（四合一或柔K打底）3.5-5.0混凝土、砂浆石材大理石胶粘粉5.0-10旧瓷砖表面瓷砖TTBII（L-BOND界面处理）3.5-7.0由于瓷砖胶生产厂家多，良莠不齐，产品品质和价格也相差较大。五、瓷砖胶施工工艺瓷砖胶薄贴法薄贴法是一种新型的粘贴瓷砖工艺，配用专用的瓷砖粘合剂及齿型刮刀，在施工基面上将瓷砖粘合剂梳刮成条纹状，然后按顺序将瓷砖粘贴在胶泥上，采用揉挤压实定位的干作业粘贴工法。其特点是，单位粘接剂用量小，涂层薄，粘接力强，质量有保证，基层不限，不需泡砖，施工速度快，环保。（一）瓷砖胶标准做法1、基面要求（1）基面应平整、干净、结实、无粉尘、油脂等污垢物及其它松散物；（2）基面平整度宜用2米压尺检查，平整度小于5mm，垂直度小于4mm。2、施工工具电动搅拌器（可用750～1000W手提电钻，带螺旋搅拌棒）、结实的塑料桶、齿形刮刀、瓷砖切刀、水平尺、十字胶粒等。3、施工工艺（1）弹线定位：确定地面标高和平面位置线；或在墙面上弹好水平控制线，做好底托平直。（2）搅拌混合对于新批荡的水泥砂浆基面，先将清水倒入容器，然后将TTB倒入容器，水粉比例约为1：4，以搅拌为合适稠度为止。按比例、按顺序将清水→添加剂→TTB倒入容器，并同时搅拌，以搅拌为合适稠度为止。可用手工或机械搅拌，至无生粉团为止。拌匀后需静置5分钟后，再搅拌一下即可使用。（3）刮浆铺贴用齿形刮刀将胶浆涂刮与工作面上，使之均匀分布，每次图刮约1平方，可通过控制齿型刮刀的倾斜角度来调整胶浆的厚度，一般为45度倾斜。采用由下到上（墙面顺序），从里到外退或中间向四周（地面顺序）进行，将瓷砖（或石板材）揉压于工作面上即可；
