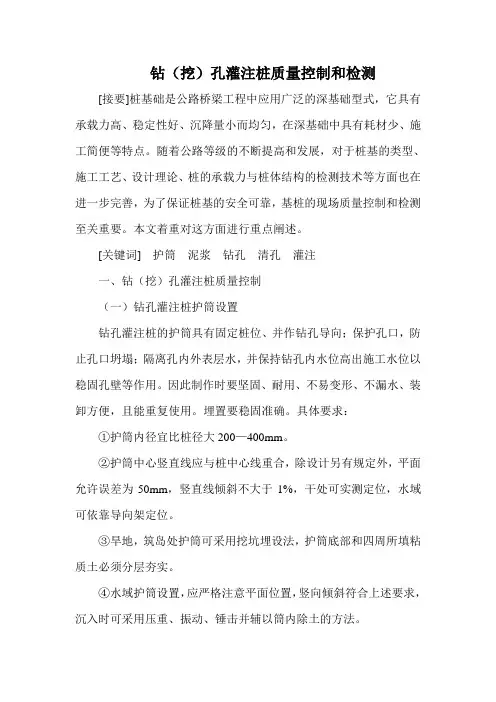

钻（挖）孔灌注桩质量控制和检测
[接要]桩基础是公路桥梁工程中应用广泛的深基础型式，它具有承载力高、稳定性好、沉降量小而均匀，在深基础中具有耗材少、施工简便等特点。随着公路等级的不断提高和发展，对于桩基的类型、施工工艺、设计理论、桩的承载力与桩体结构的检测技术等方面也在进一步完善，为了保证桩基的安全可靠，基桩的现场质量控制和检测至关重要。本文着重对这方面进行重点阐述。
[关键词] 护筒 泥浆 钻孔 清孔 灌注
一、钻（挖）孔灌注桩质量控制
（一）钻孔灌注桩护筒设置
钻孔灌注桩的护筒具有固定桩位、并作钻孔导向；保护孔口，防止孔口坍塌；隔离孔内外表层水，并保持钻孔内水位高出施工水位以稳固孔壁等作用。因此制作时要坚固、耐用、不易变形、不漏水、装卸方便，且能重复使用。埋置要稳固准确。具体要求：
①护筒内径宜比桩径大200—400mm。
②护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于1%，干处可实测定位，水域可依靠导向架定位。
③旱地，筑岛处护筒可采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。
④水域护筒设置，应严格注意平面位置，竖向倾斜符合上述要求，沉入时可采用压重、振动、锤击并辅以筒内除土的方法。 ⑤护筒高度宜高出地面0.3m或水面1—2m。当钻孔内有承压水时，应高于签定后的承压水位2.0m以上。若承压水位不稳定或稳定后承压水位高出地下水位很多，应先做试桩，鉴定在此类地区采用钻孔灌注桩基的可行性。当处于潮水影响地区时，应高于最高施工水位1.5—2.0m，并应采用稳定护筒内水头的措施。
⑥护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为2—4m；特殊情况应加深，以保证钻孔和灌注混凝土的顺利进行。
⑦有冲刷影响的河床，应沉入局部冲刷线以下不小于1—1.5m。
⑧护筒连接处要求筒内无突出物，应耐拉、压，不漏水。
（二）泥浆要求
钻孔灌注桩质量控制
【摘 要】钻孔灌注桩的施工大部分是在水下进行的，其施工过程无法观察，成桩后也不能进行开挖验收。施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，因此钻孔灌注桩在施工过程中的质量监督尤为重要。现分三个问题：钻孔灌注桩的质量监督，桩的缺陷与防治措施，桩质量的判定进行阐述。
【关键词】钻孔灌注桩;质量监督;缺陷与防治措施;质量判定
1.钻孔灌注桩的质量监督
1.1前期工作的监督
在质量监督工作中，事前监督是最有效的监督手段。由于钻孔灌注桩施工的隐蔽性及工序的不可逆转性，使得前期工作的监督尤为重要。
1.1.1施工组织设计的审查
前期工作除了人机进场、通水通电等基本条件外，更重要的是编制好施工组织设计，这也是现场技术人员必须做到的。施工组织设计应根据自身人员、设备等实际情况编写，要注意细化、量化和可操作性；编制时要做到关键环节、关键部位的做法及质量监督措施合情、合理。
1.1．2 施工技术交底及图纸会审
设计图纸不是完美无缺的，若在施工过程才发现那些与施工相矛盾的地方，必然会影响施工进度。技术交底是我们向施工队传达施工要求的第一个平台，技术交底内容必须严谨。
1.2钻孔过程的质量监督
钻孔灌注桩成孔的工序是：定桩位—护筒埋设—钻机就位—钻孔—终孔—第一次清孔—下放钢筋笼—接人导管—第二次清孔，每个环节环环相扣，相互影响，都不容忽视；在工程开工时宜做钻孔试验，由施工单位会同设计单位、监理公司、质检站及地勘公司共同进行，以检验设备情况、操作工艺、实际地质情况。本文只从现场技术人员质量监督的角度，讨论几个关键环节的质量监督。
1.2．1对操作人员的监控
钻孔灌注桩施工受人为因素影响很大，要随时检查钻机操作人员的在岗情况及钻孔原始记录，并配合监理及时做好工序的检测验收工作。
1.2．2关于垂直度的监督
垂直度监督主要依靠钻机就位时的水平、中心对正程度。在钻进过程中应随时检测，特别是钻进过程中碰到孤石、坚土时更应及时复查。
