火灾自动报警系统施工过程质量检查验收记录

火灾自动报警系统布线检验批质量验收记录

一、项目基本信息

项目名称：火灾自动报警系统布线检验批质量验收

项目编号：

工程地址：

承建单位：

质量检验单位：

施工单位：

验收时间：

二、项目背景

三、验收依据

1.《火灾自动报警系统工程设计规范》

2.《建筑电气工程施工及验收规范》

3.相关施工图纸和设计文件

四、验收内容

1.布线是否符合相关规范和设计要求

2.布线接地是否完善

3.布线材料和设备是否符合标准

4.布线是否经过专业施工人员检验和调试 五、验收步骤及结果

1.组织相关人员进行现场对火灾自动报警系统进行验收，验收人员包括工程负责人、专业技术人员和建设单位代表。

2.对布线进行检查，检查内容包括布线的走向、线管的敷设、预埋管道的尺寸和位置等。同时，对布线接地进行检查，检查其接地电阻是否符合规定。

3.对布线材料和设备进行检查，检查材料和设备是否正常运行，并与相关标准进行对比。

4.检查施工过程是否合规，包括施工人员是否具备相关电工资质、是否按照施工图纸进行施工、是否进行了适当的调试等。

5.验收结果评定：

-如发现布线不符合规范和设计要求，建议施工单位及时进行整改，并重新申请验收。

-如发现布线接地不完善，建议施工单位进行接地改进，确保接地电阻符合规定。

-如发现布线材料和设备不符合标准，建议施工单位更换符合标准的材料和设备，并重新申请验收。

-如发现施工过程存在问题，建议施工单位进行整改并重新申请验收。

六、备注 在进行布线检验批质量验收过程中，应严格按照相关规范和设计要求进行验收，确保火灾自动报警系统的正常运行。如有不符合要求的情况，应及时整改，并重新申请验收。

验收结束后，应对验收结果进行记录，并保存相关报告和证明文件。

表C.0.3 火灾自动报警系统施工过程检查记录

工程名称 施工单位

施工执行规范名称及编号 监理单位

子分部工程名称 安 装

项目 《规范》章节条款 施工单位

检查评定记录 监理单位

检查（验收）记录

电缆电线 布线应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303的规定。

布线时，应根据现行国家标准《火灾自动报警系统设计规范》GB50116的规定，对导线的种类、电压等级进行检查。

在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物。

火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。

导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。

从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。

敷设在多尘货潮湿场所管路的管口和管子连接处，均应作密封处理。

管路超过下列长度时，应在便于接线处装设接线盒：

1．管子长度每超过30m，无弯曲时；

2．管子长度每超过 20m，有1个弯曲时；

3．管子长度每超过10m，有2个弯曲时；

金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。

明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。

线槽敷设时，应在下列部位设置吊点或支点：

1．线槽始端、终端及接头处；

2．距接线盒0.2m处；

3．线槽转角或分支处；

4．直线段不大于3m处。

线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。

管线经过建筑物的变形缝(包括沉降缝、伸缩缝、 抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

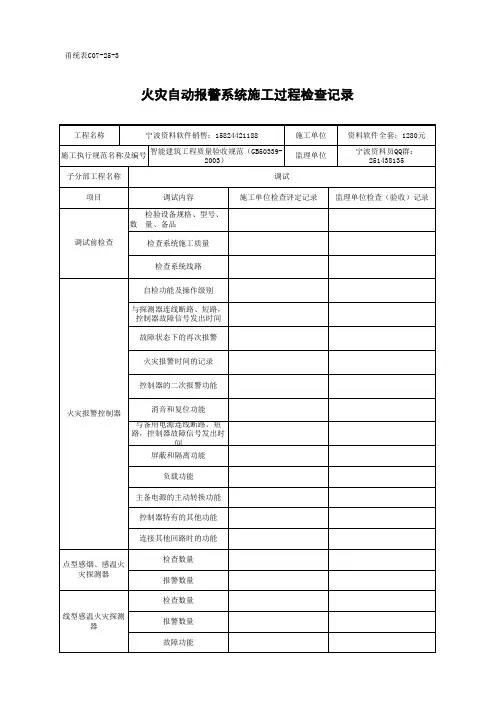

故障功能调试前检查火灾报警控制器点型感烟、感温火灾探测器线型感温火灾探测器检查数量报警数量检查数量报警数量控制器特有的其他功能连接其他回路时的功能负载功能主备电源的主动转换功能与备用电源连线断路、短路，控制器故障信号发出时间屏蔽和隔离功能控制器的二次报警功能消音和复位功能故障状态下的再次报警火灾报警时间的记录自检功能及操作级别与探测器连线断路、短路，控制器故障信号发出时间检查系统施工质量检查系统线路项目调试内容施工单位检查评定记录监理单位检查（验收）记录 检验设备规格、型号、数 量、备品施工执行规范名称及编号智能建筑工程质量验收规范（GB50339-2003）监理单位宁波资料员QQ群：251438135子分部工程名称调试 甬统表C07-25-3火灾自动报警系统施工过程检查记录工程名称宁波资料软件销售：15824421188施工单位资料软件全套：1280元

火灾自动报警系统设备安装检验批质量验收记录

一、项目概述

为了提高建筑物内部火灾的自动报警速度，保障人员安全，本项目决定安装火灾自动报警系统设备。本质量验收记录旨在记录该设备的安装过程、验收结果和评估质量。

二、验收范围

本次质量验收范围包括火灾自动报警系统设备的材料安装、设备安装和验收测试。

三、验收标准

本次验收遵循国家有关标准和技术规范。

四、验收准备工作

1.确保所有供应商提供的材料符合相关标准和技术要求。

2.确保安装人员熟悉火灾自动报警系统设备的安装要求和操作流程。

3.确保验收测试设备的准备充分，包括测试仪器和测试工具。

五、验收过程

（一）材料安装验收

1.确认所有材料的数量、型号和规格是否与购买合同一致。

2.检查材料的外观质量，包括表面是否有划痕、锈蚀等。

3.验收材料的性能，按要求进行一定的功能测试，确保其性能正常。 4.逐一验收材料的安装位置和固定方式，确保固定稳固。

（二）设备安装验收

1.确认设备的数量、型号和规格是否与购买合同一致。

2.检查设备的外观质量，包括表面是否有划痕、变形等。

3.验收设备的性能，按要求进行一定的功能测试，确保其性能正常。

4.检查设备的安装位置和固定方式，确保固定稳固。

（三）验收测试

1.根据设计要求，进行设备的功耗测试，检查是否满足相关要求。

2.进行设备的灵敏度测试，包括对不同程度的火焰进行检测，确认报警的准确度和及时性。

3.进行设备的远程控制测试，确认远程控制功能的可用性。

4.各项测试数据和结果进行记录，并与设计要求对比分析。

（四）验收结果

1.材料安装：所有材料安装合格，材料的品质符合要求。

2.设备安装：所有设备安装合格，设备的品质符合要求。

3.验收测试：所有测试项目合格，测试数据和结果正常。

六、质量评估

1.根据验收结果和实际情况，评估整体质量状况。

2.对发现的问题和不足进行整理和汇总，并提出改进措施和建议。 3.对各个环节的工作人员进行表彰和奖励，鼓励他们提高质量意识和工作水平。
