一、识别CPU供电电路的元件CPU供电电路主要有 5种元件PWM芯片 MOSFET 电感电容1:PWM芯片(脉宽调制芯片)CPU供电电路指挥官ADP3228INTELCPU供电4相华硕P35/P45主板常用EPU=ADP3228华硕打磨标记改为EPUX58也用ISL6336AINTELCPU供电6相微星/技嘉P45/X58高端主板用ISL6334INTELCPU供电4相微星/技嘉P45主板常用STL6740LAMD CPU供电4相微星/华硕AM3/AM2+新主板用ISL6324AMDCPU供电4相微星/华硕/技嘉AM2+主板常用PWM芯片识别CPU核心电压,规定供电相数、调整电压和电流,指挥MOS工作 ISL6336/6334和ST L6740L支持供电相数变换(APS)2:驱动芯片(Driver-IC)驱动MOSFET工作PWM芯片通过驱动芯片驱动MOSFET工作驱动芯片型号由PWM芯片规定有的PWM芯片内部整合驱动芯片3:MOSFET大功率晶闸管(开关管/场效应管)MOSFET其实就是一个开关,开启时允许电流通过,关闭时不允许电流通过。
常用MOSFET是单颗的,封装形式有D型和Power型。
1相供电回路至少有2颗,1颗输入/1颗输出(1进1出),还有3颗(1进2出),4颗(2进2出)。
4:电感延迟电压/电流上升/下降电感的特性是当电流通过时,输出的电压缓慢上升,比如输入12V,输出是从0V慢慢上升到12V。
CPU供电就是利用电感的特性把12V降到1.xxV5:电容:滤波和蓄电池富士通固态电容日本化工固态电容电感输出的电流对电容充电,经过电容的电流被滤波,滤出一些交流成分,电流曲线更平滑。
电容可以充电/放电,就像一个大的蓄电池,存储电能。
经过电感的电流给电容充电。
当CPU负载瞬时增大,电容可以瞬时提供大电流(MOSFET和电感的反应时间较慢)。
供电电路的电容是电解电容。
以前常用的是液态铝电解电容(导电的电解液是液态的),当电容长期工作在高温状态下,电解液会热膨胀,发生爆裂。
笔记本电源管理芯片笔记本电源管理芯片是笔记本电脑中的一个重要组成部分,它负责管理电源供应和电池充放电等功能。
本文将对笔记本电源管理芯片进行详细介绍。
笔记本电源管理芯片是一种集成电路芯片,由微处理器、存储器和一系列外设电路组成,主要功能是检测电源状态、控制供电行为和对电池进行管理。
首先,笔记本电源管理芯片能够检测电源状态。
它可以检测电源供电的类型,判断是交流电还是直流电,并自动选择相应的电源模式。
当电源供应不稳定或电池电量较低时,管理芯片还可以通过产生警告信号来提醒用户及时充电或保存工作。
其次,笔记本电源管理芯片能够控制供电行为。
它可以根据需求调节电源的电压和电流输出,以满足不同的工作状态和功耗要求。
例如,在高性能模式下,管理芯片可以提供更高的电压和电流,以支持大型程序和多任务处理;而在节能模式下,管理芯片则会降低电压和电流输出,以节省电池能量。
此外,管理芯片还可以通过电源管理软件控制电源的开关和睡眠等功能。
最后,笔记本电源管理芯片还负责对电池进行管理。
它可以监控电池的电量、充放电状态和健康程度,并提供相应的保护措施。
例如,当电池电量过低或存在异常时,管理芯片会自动断开电池供电,以防止过放电和进一步损坏电池。
除了以上主要功能,笔记本电源管理芯片还具有一些辅助功能。
例如,它可以监测笔记本电脑的温度和风扇转速,并通过控制风扇运行来调节散热效果;同时,管理芯片还可以支持USB充电和数据传输等接口功能,方便用户连接外部设备。
总之,笔记本电源管理芯片是笔记本电脑中至关重要的一个组件,它通过检测电源状态、控制供电行为和对电池进行管理,保证了笔记本电脑的正常运行和有效使用。
同时,管理芯片还具有辅助功能,提升了用户的使用体验。
随着科技的不断进步,笔记本电源管理芯片将会越来越智能化和高效化,为用户提供更好的电源管理体验。
笔记本电脑供电控制芯片笔记本电脑供电控制芯片:笔记本电脑供电控制芯片:ADP3160ADP3167MAXl540/MAXl541MAXl644MAX1992MAXl993SC1470笔记本电脑电池充/放电控制芯片:AAI3680ADP3806BQ24700BQ2470lBQ24702/BQ24703 DS2770LTl505LTC4008MAXl645BMAX1736MAX1772MAX1773MAX1873MAX1908MAX1909MAX745MB3878MAX1645、TC490/591、MB3887 笔记本电脑CPU供电芯片:ADP3181ADP3421ADP3203ISL6223ITC1709MAX1710MAX1711MAXl712MAX1715MAX1717MAX1718MAX1830MAXl831MAX1714、MAX1897ADP3168笔记本电脑CPU外核供电控制芯片:MAX1714笔记本电脑CPU内核供电控制芯片:MAX1845笔记本电脑电池电量检测芯片:BQ2040BQ2060M61040FP笔记本电脑数字温度控制芯片S1620笔记本电脑电源适配器控制芯片:FAN7601M51995ANCP1207笔记本电脑内存供电控制芯片:ISL6224ISL6225SC1486SCl486ATPS54672笔记本电脑系统供电电路: LTCl628LTC3728LMAX1902MAX1999MAX785MAX786MAX1632、MAX1631、MAX1904、MAX1634、SB3052、SC1402IPM6220A笔记本电脑LCD背光电源控制芯片:MAXl522MAXl523MAXl524OZ960笔记本电脑DDR内存供电控制芯片:MAX8794TPS51020线性稳压块:2951、LP2951、m5236、2950开机芯片:东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U供电芯片搭配使用:ADP3203/ADP3415、ADP3410/ADP3421、ADP3410/ADP3422CPU温度控制芯片:MAX1617、MAX1020A、AD1030A、CM8500显卡品牌:ATI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001A搭配使用网卡芯片:RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM440网卡隔离:LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-119声卡芯片:ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942PC卡芯片:R5C551、R5C552、R5C476、R54472PC卡供电芯片:TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564ACOM口芯片:MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583键盘芯片:H8C/2471、H8/3434、H8/3431、PC87570、PC87591键盘芯片:具有开机功能:H8/3434、H8/3437、H8/2147、H8/2149、H8/2161、H8/2168、PC87570、PC87591、H8S/XXXM38857、M38867、M38869笔记本IO芯片大全 PC87591S(VPCQ01)、PC 87591L(VPC01)、PC 97317IBW、PC 87393 VGJTB 62501F、TB62506F、TB6808F、KB910QF、KB910QB4、KB910LQF、KB910LQFA1KB3910QB0、KB910SFC1、KB3910SF、PC87591E-VLB、IT8510E、PS5130PC8759 1E (-VPCI01),(VPCQ01)/PC 97551-VPC/PC 87570-ICC/VPCPC873 91VGJ/TB6807F/W83L950D/LP C47N249-AQQ/PCI4510/PC839 4TPC873 92/PC87541L/PC87541V/LPC47 N253-AQQ/PC87591E-VLBLPC47 N250-SD/LPC47N252-SG/LPC4 7N254-AQQP C97338、PC87391、PC87392、pc87393、SMSC系列:FDC7N869、FDC37N958、LPC47N227、LPC47N267。

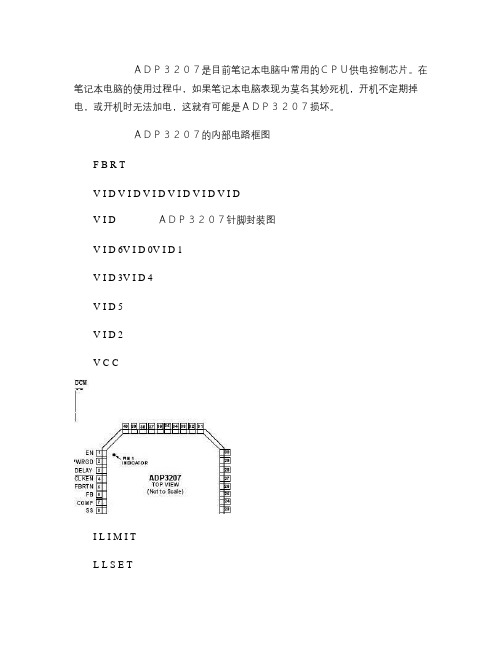

ADP3207是目前笔记本电脑中常用的CPU供电控制芯片。
在笔记本电脑的使用过程中,如果笔记本电脑表现为莫名其妙死机,开机不定期掉电,或开机时无法加电,这就有可能是ADP3207损坏。
ADP3207的内部电路框图F B R TV I D V I D V I D V I D V I D V I DV I D ADP3207针脚封装图V I D 6V I D 0V I D 1V I D 3V I D 4V I D 5V I D 2V C CI L I M I TL L S E TR A M P A D JC S C O M PV R P MC S S U MR R P MC S R E FG N DR TSW1SW2SW3CSCOMP CSSUM CSREF FB LLSETDPRSLP STSETDCM SSTTSENSE VRTT PWM1PWM2PWM3SW1SW2SW3ADP3207的各引脚功能引脚号引脚名称EN PWRGD PGDELAY CLKEN FBRTN FB COMP SS STSET DPRSLP ILIMIT VRPM RRPM RT RAMPADJ LLSET CSREU CSSUM CSCOMP 供电使能控制端Power Good 信号输出端Power Good 延时设置端时钟使能输出端反馈端,VID DAC 误差放大器输入端输出电压反馈输入端误差放大器输出端软启动控制端软启动转折速率控制端待机模式控制端2限流输入端RPM 模式基准电压输出端RPM 模式时间常数控制输入端振荡电阻连接端PWM 斜波输入端输出负载电流检测输入端引脚功能1234567891011121314151617181920电流检测输入端基准限流检测公共端限流补偿端接地端电流平衡检测输入端PWM 控制信号输出端多相输出禁止端,该脚接地时,芯片只能单相工作单相模式过零检测输出端过热保护信号输出端过热检测输入端供电端状态指示输入端待机控制端CPU 电压模式识别端。
利用可调电源修笔记本可调电源的种类及选择1.根据电流表和电压表显示的不同,可分为数显和指针型两种,数显的可调电源就是用数字的形式显示出具体的电流或电压,可以精确到小数点后两位,这样显示出来的数比较精准。
指针的可调电源就是用指针指示的形式来显示具体的电流或电压,它所指的电流或电压有一定误差,指针指到16V,实际可能在15.80~16V之间。
2.可调电源根据输出的电压和电流不同,可分为30V /10A、30V/5A、30V/3A、20V/3A、10/2A(这里电压和电流是指可调电源输出的最大值)五种。
3.在笔记本电脑电路维修检测的时候,建议大家选用30V/3A的指针型可调电源,一般的笔记本电脑需要的电压不会超过25V,所以选30V足够了;另外,笔记本电脑在开的过程中3A的电流也足够了,电流表A数越小的指针刻度精度越高,这样轻微的电流变化都能观察得到。
由于可调电源的设计原因,建议大家不要使用可调电源来进行长时间的机器测试工作,这样会加剧可调电源损坏。
使用可调电源的准备工作1.排除外设对笔记本电脑电源系统的干扰在检修笔记本电脑整机的时候,如果不能确定笔记本电脑主板是否有短路,则先拔掉笔记本外设、电池、光驱、硬盘等。
拔掉电池和光驱主要是防止对笔记本电脑电路系统的干扰,影响判断;拔掉硬盘主要是防止反复地开关测试导致硬盘损坏,引起数据丢失。
2.根据笔记本电脑的需求调整合适的电压,并限流根据笔记本电脑D壳的提示电压,调整可调电源输出的电压值,电压过高或过低都会引起笔记本电脑主板电源系统保护而误判故障,过高甚至可能会导致烧损主板,扩大故障。
除IBM的电源系统可承受上下2V浮动电压外,大多数的品牌电脑,上下浮动电压超过2V就会引起电源保护而不加电;将电流表指针限制输出电流大约在2A左右就可以了。
用可调电源判断笔记本电脑的常见故障笔记本电脑在开机的时候,主板上各个电路的工作会按相应的上电顺序,逐一启动各个电路,在加电自检的时候也会按相应的顺序,因此在按下开关开机的时候,由于工作的电路不断地增加,电流会不断地增大,通过自检的设备不断增加,电流也会不断增加,机器自检完毕,电流就会到达一定的值。
笔记本电脑电路原理图DDDDGGGSSGDDSSGGGDDGSSDDSSGGGSDGND笔记本结构图电源部分南桥复位电路时钟部分南桥芯片RESBTPG高压电路LEDVGA接口显存内屏显卡芯片RGBRGB外插内存板载内存CSAD高压电路LCDIDE光驱USB安全芯片BIOSPCI芯片MINIPCI插槽PCI插槽网卡芯片I/O芯片串口并口MIC声卡芯片功放风扇驱动温度检测键盘鼠标,热压板SD卡,摄像头,红外线FSB前端总线PCI总线ISA总线电源及其上电时序南桥芯片V5开机芯片H8电源管理芯片PMH4CPU北桥南桥BIOS南桥芯片超级管理电路电源好信号电路复位电路时钟芯片V2CPU核心供电电路ADP3205ADP3415基供电路辅助电路TB6501电源适配器电池隔离保护电路Q34,33,36,79电池放电电路Q8,10,13,TBQ501电池放电电路ADP3806,Q4,35,L4基本供电电路分组供电电路MAX1845分组供电电路MAX1845分组供电电路MAX1845cpu北桥南北桥显卡内存北桥芯片高压电路LCDLEDCS16V12V12.6VVINT16VMAT12VVCC3SW3.3V5V3.3V1 9991141131112233.3V115PWS1S3S43.3V35V1.25V2.5V1.5V1.8V1.05V1.2V0.9~1.8VPCIRSTPG3.3V5V2.5V1.25V1.8V1.5V1.2V1.05V1.45VRESETFSBFSBPCICLKVCCC72F2F5D10D19F9Q8Q10Q13F124016v4621V4116V112.7V102.8V59VCC3SW363738C552C606C336R583C612D57D66D6417V19V24VR639R638R634R2911187916111469PISB3258电池管理芯片S2169H8开机芯片87DISCHARGEQ78Q79Q34Q3615.8VVINT16Q4Q35Q41123461091417182021222324Q32REFU42ADP3806充电管理芯片TB62501U61电源控制芯片USB8PMH4电源管理芯片S2169开机芯片隔离保护电路1~3Q3324V22.5V5734 16V16V4224V1.3V5~8R210R211R2151~35~82.8V16V400欧姆16V16V16V7V7~81.3VL512.6V5~68V342.5V2.5V12563412.6V3.3V6268731588098正极CLK:时钟BAT:电池参数M-TBMP:温度颊侧ANAGND12电池放电检测:低电平H8(开机芯片)—83TB62501(电源控制芯片)—2PMH4(电源管理芯片)—73脉冲方波2625R255R3251.4V1.3VR413R81711.4V0.6V基本供电电路VINT16VCC3MDC-INF2F5D10R4135734R538111045482559VCC3SWC61175980982526314371TB62501电源控制芯片PMH4电源管理芯片R987R492R495L4D217Q18Q1835,64C22917.82R115D44D15R523R392C483Q17Q16L3D32VDD15C314Vcc5MR525R526R527C520C511D28 2328810122426272522211816176191413915MAX1631基本供电电路管理芯片15V16V5V5.5V参考2.5V3.3V3.3V0.2V3.5V3.5V16V低电平后续供电电源开关供电(高)3.3V1.4VQ16,Q17,Q18:电压调整管MAX1631:基本供电芯片L3,L4:储能电感D32,C314:组成VDD15整流D28,D27:肖特基保护二极管R903,R866:启动电阻PMH4:电源管理芯片在这个电路中启动信号产生VCC5MONC438,C229:肖能升压电容R225,C3 25,PMH4,25,26pin内部震荡 RC偏置 TB62501:电源管理芯片,在这个电路中产生SHDN启动信号C520,C214:高频滤波电容 R525,R987:保险电阻SC1403TPS51020。
笔记本常用供电芯片大全-笔记本维修思路笔记本维修思路一、不开机,不加电、灯不亮、1、无3V5V:后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7:3V5V管坏3、南桥4、能待机:刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V:把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机:电源适配器插入口脱焊10、sonynotbook 公共点电容短路。
11、bios空焊引起不触发。
11、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短。
二、能开机,灯亮不显示1、外接有显示:屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏。
c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A:1.8V/2.5V电压的供电芯片虚焊。
F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A:南桥短路、电源管理IC、H、诊断卡跑4A:显卡空焊,重作显卡后OKF、跑2E内存:Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警:内存及槽、显卡三、白屏、花屏:屏线接口、屏线、屏、显卡四、串口不能用:串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机。
1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电:系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电:拖内存槽的锡后,故障排除8、开机后不规则死机:更换南桥后OK9、联想E200l开机,出现图标后死机。
ADP3205的内部框图ADP3205
ADP3205是目前笔记本中常用的一款CPU供电控制芯片。
它主要应用在新型P4笔记本电脑中,如联想IBM T4X、BM T40、A600等。
其内部电路框图如下。
ADP3205的各引脚功能
引脚号引脚名称引脚功能
1PSI反相片选控制输入端
2HYSSET振荡电阻外接端
3-8VID5-VID0输出电压识别端
9VREF5V基准电压输出端。
该基准电压给外电路供电,该脚应外接3.3µF电容10BOORSET自举控制端
11DPRSET输出电流平衡检测端
12DPRSLP待机模式控制端2
13DPSLP待机模式控制端
14PWRGD Power Good信号输出端
15CLKEN时钟使能控制
16TPWRGD电源好监视信号输出端
17DPWRGD电源好监视信号输出端
18SD关断控制信号输入端
19SS软启动端
20CLAMP Clamp脉冲输出端(集电极开路输出)
21GND接地端
22VCC供电端
23COREFB Core电压反馈输入端
24DACREFFB数字控制信号反馈
25DACREE数字控制信号基准
26DPSHIFT振荡电阻外接端
27REG基准电压输出端
28RAMP反馈输入端
29CS-电流取样反相输入端
30CS+电流取样正相输入端
31CS1电流取样端1
32CS2电流取样端2
33CS3电流取样端3
34DRVLSD1下管PWM驱动脉冲输出端1
35DRV1开关管驱动信号输出端1
36DRVLSD2下管PWM驱动脉冲输出端2
37DRV2开关管驱动信号输出端2
38DRVLSD3下管PWM驱动脉冲输出端3
39DRV3开关管驱动信号输出端3
40TSYNC振荡频率控制端
ADP3205在IBM TX笔记本电脑中的典型应用电路图
R103。
