下载文档原格式
环保新型无铅易切削锑黄铜合金材料产业化立项投资融资项目可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司地址：中国〃广州目录第一章环保新型无铅易切削锑黄铜合金材料产业化项目概论 (1)一、环保新型无铅易切削锑黄铜合金材料产业化项目名称及承办单位 (1)二、环保新型无铅易切削锑黄铜合金材料产业化项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、环保新型无铅易切削锑黄铜合金材料产业化产品方案及建设规模 (6)七、环保新型无铅易切削锑黄铜合金材料产业化项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (7)十一、环保新型无铅易切削锑黄铜合金材料产业化项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章环保新型无铅易切削锑黄铜合金材料产业化产品说明 (15)第三章环保新型无铅易切削锑黄铜合金材料产业化项目市场分析预测 (15)第四章项目选址科学性分析 (16)一、厂址的选择原则 (16)二、厂址选择方案 (17)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (18)六、项目选址综合评价 (19)第五章项目建设内容与建设规模 (20)一、建设内容 (20)（一）土建工程 (20)（二）设备购臵 (20)二、建设规模 (21)第六章原辅材料供应及基本生产条件 (21)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (22)二、基本生产条件 (23)第七章工程技术方案 (24)一、工艺技术方案的选用原则 (24)二、工艺技术方案 (25)（一）工艺技术来源及特点 (25)（二）技术保障措施 (25)（三）产品生产工艺流程 (26)环保新型无铅易切削锑黄铜合金材料产业化生产工艺流程示意简图 26三、设备的选择 (27)（一）设备配臵原则 (27)（二）设备配臵方案 (28)主要设备投资明细表 (28)第八章环境保护 (29)一、环境保护设计依据 (29)二、污染物的来源 (30)（一）环保新型无铅易切削锑黄铜合金材料产业化项目建设期污染源 (31)（二）环保新型无铅易切削锑黄铜合金材料产业化项目运营期污染源 (31)三、污染物的治理 (31)（一）项目施工期环境影响简要分析及治理措施 (32)1、施工期大气环境影响分析和防治对策 (32)2、施工期水环境影响分析和防治对策 (36)3、施工期固体废弃物环境影响分析和防治对策 (37)4、施工期噪声环境影响分析和防治对策 (38)5、施工建议及要求 (40)施工期间主要污染物产生及预计排放情况一览表 (42)（二）项目营运期环境影响分析及治理措施 (43)1、废水的治理 (43)办公及生活废水处理流程图 (43)生活及办公废水治理效果比较一览表 (44)生活及办公废水治理效果一览表 (44)2、固体废弃物的治理措施及排放分析 (44)3、噪声治理措施及排放分析 (46)主要噪声源治理情况一览表 (47)四、环境保护投资分析 (47)（一）环境保护设施投资 (47)（二）环境效益分析 (48)五、厂区绿化工程 (48)六、清洁生产 (49)七、环境保护结论 (49)施工期主要污染物产生、排放及预期效果一览表 (51)第九章项目节能分析 (52)一、项目建设的节能原则 (52)二、设计依据及用能标准 (52)（一）节能政策依据 (52)（二）国家及省、市节能目标 (53)（三）行业标准、规范、技术规定和技术指导 (54)三、项目节能背景分析 (54)四、项目能源消耗种类和数量分析 (56)（一）主要耗能装臵及能耗种类和数量 (56)1、主要耗能装臵 (56)2、主要能耗种类及数量 (56)项目综合用能测算一览表 (57)（二）单位产品能耗指标测算 (57)单位能耗估算一览表 (58)五、项目用能品种选择的可靠性分析 (59)六、工艺设备节能措施 (59)七、电力节能措施 (60)八、节水措施 (61)九、项目运营期节能原则 (61)十、运营期主要节能措施 (62)十一、能源管理 (63)（一）管理组织和制度 (63)（二）能源计量管理 (64)十二、节能建议及效果分析 (64)（一）节能建议 (64)（二）节能效果分析 (65)第十章组织机构工作制度和劳动定员 (65)一、组织机构 (65)二、工作制度 (66)三、劳动定员 (66)四、人员培训 (67)（一）人员技术水平与要求 (67)（二）培训规划建议 (67)第十一章环保新型无铅易切削锑黄铜合金材料产业化项目投资估算与资金筹措 (68)一、投资估算依据和说明 (68)（一）编制依据 (68)（二）投资费用分析 (70)（三）工程建设投资（固定资产）投资 (70)1、设备投资估算 (70)2、土建投资估算 (70)3、其它费用 (71)4、工程建设投资（固定资产）投资 (71)固定资产投资估算表 (71)5、铺底流动资金估算 (72)铺底流动资金估算一览表 (72)6、环保新型无铅易切削锑黄铜合金材料产业化项目总投资估算 (73)总投资构成分析一览表 (73)二、资金筹措 (74)投资计划与资金筹措表 (74)三、环保新型无铅易切削锑黄铜合金材料产业化项目资金使用计划 75资金使用计划与运用表 (75)第十二章经济评价 (76)一、经济评价的依据和范围 (76)二、基础数据与参数选取 (76)三、财务效益与费用估算 (78)（一）销售收入估算 (78)产品销售收入及税金估算一览表 (78)（二）综合总成本估算 (78)综合总成本费用估算表 (79)（三）利润总额估算 (79)（四）所得税及税后利润 (80)（五）项目投资收益率测算 (80)项目综合损益表 (81)四、财务分析 (81)财务现金流量表（全部投资） (83)财务现金流量表（固定投资） (85)五、不确定性分析 (86)盈亏平衡分析表 (86)六、敏感性分析 (87)单因素敏感性分析表 (88)第十三章环保新型无铅易切削锑黄铜合金材料产业化项目综合评价 (89)第一章项目概论一、项目名称及承办单位1、项目名称：环保新型无铅易切削锑黄铜合金材料产业化投资建设项目2、项目建设性质：新建3、项目承办单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：100万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该环保新型无铅易切削锑黄铜合金材料产业化项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。

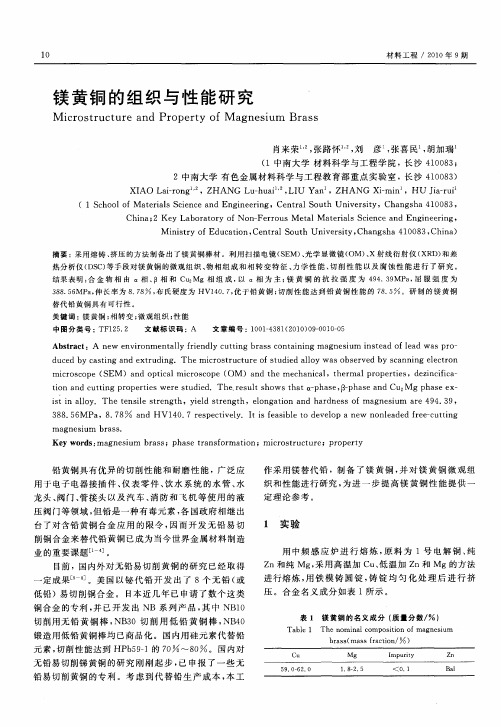

黄铜的主要牌号、性能及用途：1）H62普通黄铜：有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用惯犯的一个普通黄铜品种。
用于各种深引伸和弯折制造的受礼零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。
2）H65普通黄铜：性能介于H68和H62之间，价格比H68便宜，也有较高的强度和塑性，能良好地承受冷、热压力加工，有腐蚀破裂倾向。
用于小五金、日用品、小弹簧、螺钉、铆钉和机械零件。
3）H68普通黄铜：有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。
是普通黄铜中应用最为广泛的一个品种。
用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、雷管等。
4）H70普通黄铜：有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。
用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、雷管等。
5）H75普通黄铜：有相当好的力学性能、工艺性能和耐蚀性能。
能很好地在热态和冷态下压力加工。
在性能和经济上居于H80、H70之间。
用于低载荷耐蚀弹簧。
6）H80普通黄铜：性能和H85相似，但强度较高，塑性也较好，在大气、淡水及海水中有较高的耐蚀性。
用于造纸网、薄壁管、波纹管及房屋建筑用品。
7）H85普通黄铜：具有较高的强度，塑性好，能很好地承受冷、热压力加工，焊接和耐蚀性能也都。
用于冷凝和散热用管、虹吸管、蛇形管、冷却设备制件。
8）H90普通黄铜：性能和H96相似，但强度较H96稍高，可镀金属挤途敷珐琅。
用于供水及排水管、奖章、艺术品、水箱带以及双金属片。
9）H96普通黄铜：强度比紫铜高（但在普通黄铜中，她是最低的），导热、导电性好，在大气和但是中有高的耐蚀性，且有良好的塑性，易于冷、热压力加工，易于焊接、锻造和镀锡，无应力腐蚀破裂倾向。
铜磷锡钎料钎焊黄铜接头组织及性能0 序言铜磷钎料由于熔点低、自钎性好、价格低且钎焊接头强度较高，因此在钎焊铜和铜合金方面得到广泛的应用[1-3]。
铜磷钎料中，磷能显著降低铜的熔点且有很好的自钎作用，工业生产应用中的磷含量一般在5(质量分数，%)以上。
由于钎料中易形成大量Cu3P脆性相，导致合金在室温下呈脆性，使铜磷钎料的韧性远远低于银基钎料，且只能在热态下挤压和轧制，因而限制了它的应用。
为了优化铜磷钎料，采用合金化的策略来改善Cu-P钎料的物理性能和钎焊力学性能。
向铜磷钎料中添加银元素能有效降低铜磷合金的熔化温度、改善其加工韧性。
但是，银属于贵金属且资源有限，随着银价格上涨和生产用量的增加，铜磷银钎料的成本也不断攀升，生产成本急剧增加。
近年来，节银钎料越来越引起人们的关注。
锡在铜磷钎料中被认为是替代银最有效的元素。
为了降低成本，在铜磷钎料中添加锡元素替代银来降低铜磷钎料的熔点和成本，提高钎料的焊接性能[4-5]。
国内外对铜磷锡钎料的研究着重于Sn元素对铜磷钎料组织及性能等方面的研究[6]。
文中采用铜磷锡钎料钎焊黄铜板对接接头，测量其接头的抗拉强度，观察接头显微组织结构和拉伸断口形貌，以期为铜磷钎料成分的优化设计提供依据。
1 试验设计及方法试验钎料为郑州机械研究所生产的铜磷锡钎料，钎料的形态为丝状，直径为φ1.6 mm，铜磷锡钎料的化学成分及特性如表1所示。
试验的母材为黄铜板(Cu质量分数为60%，Zn的质量分数为40%)，尺寸为1.5 mm×15 mm×80 mm。
黄铜板抗拉强度为357 MPa。
表1 B-Cu90PSn钎料化学成分及固液相线化学成分(质量分数，%)CuPSn固相线温度TS/℃液相线温度TL/℃9064652．2683．6根据GB 11363—2008《钎焊接头强度试验方法》，采用上述钎料钎焊黄铜板对接接头。
钎焊前，首先在酸性清洗剂中超声波清洗试件表面的氧化物及杂质，其后用清水冲洗、砂纸打磨，将打磨后的试件和钎料放入酒精中超声波清洗，最后用吹风机吹干备用。
土壤中典型矿物对锑的吸附-沉积行为研究第一篇范文：土壤中典型矿物对锑的吸附-沉积行为研究摘要：锑是一种有害元素，长期积累会对生态环境和人类健康造成严重危害。
土壤中的矿物是影响锑环境行为的关键因素。
本文以典型的矿物为例，探讨了土壤中矿物对锑的吸附-沉积行为，为锑污染土壤的治理提供理论依据。
1. 引言锑是一种地球化学元素，广泛存在于地壳和生物体内。
然而，锑及其化合物具有一定的毒性和环境持久性，可导致土壤退化、水体污染和生物多样性降低。
近年来，随着工业化和城市化的加速，锑的排放和污染问题日益严重。
因此，研究土壤中矿物对锑的吸附-沉积行为，对于了解锑在环境中的迁移转化规律、防控锑污染具有重要意义。
2. 材料与方法本研究选取了四种典型的土壤矿物，包括蒙脱石、高岭石、伊利石和石英。
采用静态吸附实验，研究了不同矿物对锑的吸附性能。
实验方法如下：（1）将四种矿物分别与去离子水充分混合，制备矿物悬浮液；（2）向每个矿物悬浮液中加入一定浓度的锑溶液，使矿物与锑充分接触；（3）在一定温度下，振荡培养一定时间，然后离心分离；（4）检测上清液中锑的浓度，计算不同矿物对锑的吸附量。
3. 结果与讨论3.1 不同矿物对锑的吸附性能实验结果表明，四种矿物对锑的吸附能力存在显著差异。
蒙脱石对锑的吸附能力最强，其次是高岭石、伊利石和石英。
这是因为蒙脱石具有较大的比表面积和较强的表面活性，有利于锑的吸附。
而石英作为一种非粘土矿物，其表面活性较弱，对锑的吸附能力相对较弱。
3.2 吸附机制土壤矿物对锑的吸附主要通过离子交换、表面吸附和共沉淀等机制实现。
蒙脱石和高岭石等粘土矿物具有丰富的表面活性位点，可以与锑离子发生离子交换反应，从而实现对锑的吸附。
伊利石和石英等矿物表面活性较弱，但其溶解产生的阳离子可以与锑离子发生共沉淀反应，促进锑的沉积。
4. 结论本研究探讨了土壤中典型矿物对锑的吸附-沉积行为。
结果表明，不同矿物对锑的吸附性能存在显著差异，蒙脱石具有最强的吸附能力。
原子吸收光谱法测定铜精矿中锑摘要：本文研究了原子吸收光谱法测定铜精矿中锑的的分析方法，该方法操作简便快捷，准确度、精密度及线性关系良好，为铜精矿中锑的测定提供了一种较好的分析方法。
关键词：原子吸收光谱铜精矿锑一、实验部分1.主要试剂及仪器盐酸（G.R）。
硝酸（G.R）氢氟酸锑标准贮存溶液：称取1.197g三氧化二锑（99.99%），置于200ml烧杯中，加入50ml硝酸，低温加热至完全溶解，微沸除去氮氧化物，冷却，补加50ml 硝酸，移入1000ml容量瓶中，用水稀释至刻度，混匀。
此溶液1ml含1mg锑。
锑标准溶液：移取10.00ml锑标准贮存溶液于100ml容量瓶中，加入9ml 硝酸，用水稀释至刻度，混匀。
此溶液1ml含100ug锑。
ICE3300型火焰原子吸收光谱仪，附空心阴极灯2.实验方法取部分锑标准溶液于100ml容量瓶中，加入10ml盐酸，用水稀释至刻度，混匀。
于原子吸收分光光度计波长217.6nm处，在空气—乙炔火焰中测量其吸光度二、结果与讨论1.仪器工作条件的选择本实验综合考虑了单色器通带、灯电流、空气—乙炔比、燃烧器高度对锑测量的影响，对仪器测定条件进行了优化，选择了最佳条件如表1。
2.介质选择对盐酸、硝酸和王水介质进行了试验，对于较低含量锑的测定，用盐酸、硝酸和王水介质，锑的吸光度都很稳定，当锑含量较高时，用硝酸介质测定结果偏低。
考虑到单酸比混酸用起来方便，本实验选择盐酸介质。
3.酸度的选择针对5ug/mlSb、10ug/mlSb，分别对2%、5%、10%、15%、20%（V/V）盐酸浓度进行了实验，结果如图1所示，盐酸浓度在5%～15%（V/V），锑的吸光度比较稳定。
本实验选择酸度为10%（V/V）4.共存离子的影响对于含锑10ug/mL体系测定的相对误差绝对值不大于5%时，下列共存离子不干扰。
见表2。
5.工作曲线实验得知，在锑浓度0-20ug/ml范围内，以吸光度对锑绘制标准工作曲线，采用最小二乘法求得曲线方程为y=0.0143x+0.004（y为吸光度，x为锑尝试），线性回归方程相关系数r=0.9996，线性关系良好。
90黄铜（H90）化学成分力学性能介绍-黄铜首选绿兴牌号：90黄铜（H90）化学成分：Cu：88-91Fe：0.1Pb：0.03Sb：0.005Bi：0.002P:0.01Zn：余量力学性能：铅黄铜铅实际不溶于黄铜内，呈游离质点状态分布在晶界上。
铅黄铜按其组织有α和（α+β）两种。
α铅黄铜由于铅的有害作用较大，高温塑性很低，故只能进行冷变形或热挤压。
（α+β）铅黄铜在高温下具有较好的塑性，可进行锻造。
锡黄铜黄铜中加入锡，可明显提高合金的耐热性，特别是提高抗海水腐蚀的能力，故锡黄铜有“海军黄铜”之称。
锡能溶入铜基固溶体中，起固溶强化作用。
但是随着含锡量的增加，合金中会出现脆性的r相（CuZnSn化合物），不利于合金的塑性变形，故锡黄铜的含锡量一般在0.5%～1.5%范围内。
常用的锡黄铜有HSn70-1，HSn62-1，HSn60-1等。
前者是α合金，具有较高的塑性，可进行冷、热压力加工。
后两种牌号的合金具有（α+β）两相组织，并常出现少量的r相，室温塑性不高，只能在热态下变形。
锰黄铜锰在固态黄铜中有较大的溶解度。
黄铜中加入1%～4%的锰，可显著提高合金的强度和耐蚀性，而不降低其塑性。
锰黄铜具有（α+β）组织，常用的有HMn58-2，冷、热态下的压力加工性能相当好。
铁黄铜铁黄铜中，铁以富铁相的微粒析出，作为晶核而细化晶粒，并能阻止再结晶晶粒长大，从而提高合金的机械性能和工艺性能。
铁黄铜中的铁含量通常在1.5%以下，其组织为（α+β），具有高的强度和韧性，高温下塑性很好，冷态下也可变形。
常用的牌号为Hfe59-1-1。
镍黄铜镍与铜能形成连续固溶体，显著扩大α相区。
黄铜中加入镍可显著提高黄铜在大气和海水中的耐蚀性。
镍还能提高黄铜的再结晶温度，促使形成更细的晶粒。
HNi65-5镍黄铜具有单相的α组织，室温下具有很好的塑性，也可在热态下变形，但是对杂质铅的含量必须严格控制，否制会严重恶化合金的热加工性能。
组成成分纯度测量测量黄铜的纯度可以用阿基米德原理测量，测量出样品的体积和质量，再根据铜的密度和锌的密度计算可以得出黄铜中所含铜的比例。
铜的相组成及各相的特性黄铜的相组成及各相的特性Cu-Zn 二元系相图中的相有α、β、γ、δ、ε、η。
普通黄铜37.5 32.5 36.8 α相：以铜为基的固溶体。
α晶格常数随锌含量增加而增大，锌在铜中的溶解度与一般合金相反，随温度降低而增加，在456℃时固溶度达最大值(39％Zn)；之后，锌在铜中的溶解度随温度的降低而减少。
含锌25％左右合金，存在Cu3Zn化合物的两种有序化转变：450℃左右，α无序固溶体→α l 有序固溶体；217℃左右，α l 有序固溶体→α 2 有序固溶体。
α相塑性良好，可进行冷热加工，并具有良好焊接性能。
β相：以电子化合物CuZn为基的体心立方晶格固溶体。
冷却时：468～456℃，无序相β→成有序相β??。
β??塑性低，硬而脆，冷加工困难，所以含有β??相的合金不适宜冷加工。
但加热到有序化温度以上，β??→β后，又具有良好塑性。
β相高温塑性好，可进行热加工。
γ相：以电子化合物Cu 5 Zn 8 为基的复杂立方晶格固溶体。
硬而脆，难以压力加工，无法应用。
工业用黄铜的锌含量均小于46％，避免出现γ相。
H70黄铜的铸态组织及变形后退火组织按退火组织，工业用黄铜分为α黄铜和α+β两相黄铜。
W Zn＜36％的α黄铜：H96～H65为单相α黄铜，α黄铜的铸态组织中存在树枝状偏析，枝轴部分含铜较高，不易腐蚀；呈亮色，枝间部分含锌较多，易腐蚀，故呈暗色。
变形及再结晶退火后，得到等轴的α晶粒，而且出现很多退火孪晶，这是铜合金形变后退火组织的特点。
H62双相黄铜退火α 白+β' 黑α+β黄铜：36～46％Zn，如H62至H59。
凝固时发生包晶反应形成β相，凝固后的合金为单相β组织；冷至α+β两相区时，自β相中析出α相，残留的β相冷至有序转变温度时(456℃)，β 无序相转变为β??有序相，室温下合金为α+β??两相组织。
铸态α+β??黄铜，α相呈亮色(因含锌少，腐蚀浅), β??相呈黑色(因含锌多，腐蚀深)。
