如何选择管径

暖气片管径选取标准暖气片是室内采暖系统的重要组成部分，它通过辐射和对流的方式将热量传递到室内空间中。

在选择暖气片时，合理选取管径非常重要，可以保证热量传递的效果和能耗的合理利用。

本文将介绍暖气片管径的选取标准，并为您提供一些实用的参考。

一、管径选取原则1.1热负荷计算热负荷是指单位时间内需要供应的热量，它与室内的建筑面积、保温状况以及所在地区的气候条件等因素有关。

在选取暖气片管径时，需要首先进行热负荷的计算，确定室内需要供应的热量。

然后根据热负荷计算结果来选择合适的管径。

1.2水流量计算暖气片的传热效果与水流量直接相关。

过小的管径会导致水流受阻，降低了传热效率；而过大的管径会增加系统的成本和能耗。

因此，选取合适的管径需要根据系统的水流量进行计算。

水流量的计算公式如下：Q = G / (ρ * A)其中，Q为水流量，G为质量流量，ρ为水的密度，A为流通截面积。

根据实际情况和设计要求，确定合适的水流量后，可以通过计算得到对应的管径。

1.3流速控制流速是管道系统设计中需要注意的重要参数之一。

流速太大会引起噪声和水锈问题，流速太小则会影响供热效果。

一般来说，流速控制在0.2-0.4米/秒之间比较合适，对于不同的管径，可以通过调整阀门和换热器来控制流速。

二、暖气片管径选取参考值在实际应用中，根据热负荷计算的结果和水流量的要求，我们可以参考下表来选择合适的暖气片管径。

管径（毫米）适用面积（平方米）15 4-620 6-1025 10-1432 14-2040 20-25需要注意的是，上表中的数值仅供参考，实际使用时应根据具体情况和厂家提供的性能参数来选择合适的管径。

三、其他注意事项3.1系统水质在使用暖气片前，需要对水质进行检测和处理。

水质过差会造成管道堵塞、水垢产生等问题，影响传热效果和使用寿命。

合理选择管径时，也需要考虑到系统水质的要求。

3.2建筑布局建筑的布局和房间的使用情况也会影响暖气片管径的选择。

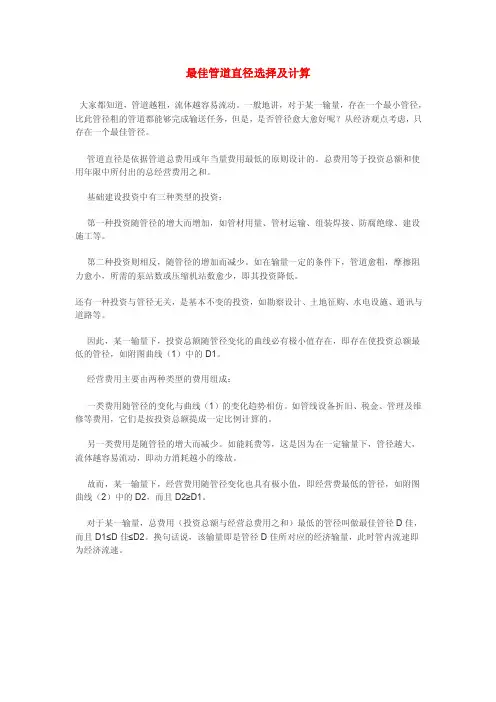

最佳管道直径选择及计算大家都知道，管道越粗，流体越容易流动。

一般地讲，对于某一输量，存在一个最小管径，比此管径粗的管道都能够完成输送任务，但是，是否管径愈大愈好呢？从经济观点考虑，只存在一个最佳管径。

管道直径是依据管道总费用或年当量费用最低的原则设计的。

总费用等于投资总额和使用年限中所付出的总经营费用之和。

基础建设投资中有三种类型的投资：第一种投资随管径的增大而增加，如管材用量、管材运输、组装焊接、防腐绝缘、建设施工等。

第二种投资则相反，随管径的增加而减少。

如在输量一定的条件下，管道愈粗，摩擦阻力愈小，所需的泵站数或压缩机站数愈少，即其投资降低。

还有一种投资与管径无关，是基本不变的投资，如勘察设计、土地征购、水电设施、通讯与道路等。

因此，某一输量下，投资总额随管径变化的曲线必有极小值存在，即存在使投资总额最低的管径，如附图曲线（1）中的D1。

经营费用主要由两种类型的费用组成：一类费用随管径的变化与曲线（1）的变化趋势相仿。

如管线设备折旧、税金、管理及维修等费用，它们是按投资总额提成一定比例计算的。

另一类费用是随管径的增大而减少。

如能耗费等，这是因为在一定输量下，管径越大，流体越容易流动，即动力消耗越小的缘故。

故而，某一输量下，经营费用随管径变化也具有极小值，即经营费最低的管径，如附图曲线（2）中的D2，而且D2≥D1。

对于某一输量，总费用（投资总额与经营总费用之和）最低的管径叫做最佳管径D佳，而且D1≤D佳≤D2。

换句话说，该输量即是管径D佳所对应的经济输量，此时管内流速即为经济流速。

对于热油管道，还需考虑加热站投资和热耗损失随管径增大而增加。

依据大量计算结果及设计、运行实践，总结出输送不同油品时某一管径的经济流速和经济输量，给设计计算带来很大方便。

各个国家情况不同，得出的经济流速也不同。

电价低的国家，经济流速就高。

我国目前对管径为300～700毫米的原油管道，设计时一般取流速为1.5～2.0米/秒；成品油管道流速取2.0米/秒左右。

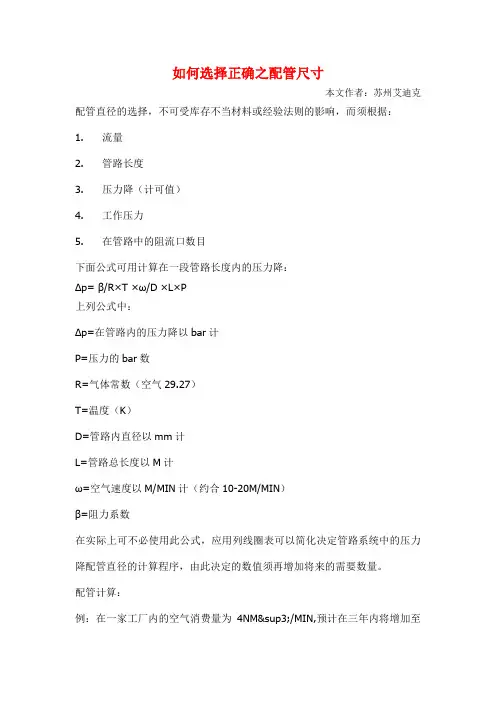

如何选择正确之配管尺寸本文作者：苏州艾迪克配管直径的选择，不可受库存不当材料或经验法则的影响，而须根据：1. 流量2. 管路长度3. 压力降（计可值）4. 工作压力5. 在管路中的阻流口数目下面公式可用计算在一段管路长度内的压力降：Δp= β/R×T ×ω/D ×L×P上列公式中：Δp=在管路内的压力降以bar计P=压力的bar数R=气体常数（空气29.27）T=温度（K）D=管路内直径以mm计L=管路总长度以M计ω=空气速度以M/MIN计（约合10-20M/MIN）β=阻力系数在实际上可不必使用此公式，应用列线圈表可以简化决定管路系统中的压力降配管直径的计算程序，由此决定的数值须再增加将来的需要数量。

配管计算：例：在一家工厂内的空气消费量为4NM³/MIN,预计在三年内将增加至300%故最后的消费量为12 NM³/MIN。

总消费量为16 NM³/MIN。

管路总长为280M。

含有六个T形管接。

五个直角肘形管接及一个双位置阀办。

许可压力降Δp=0.01bar，工作压力为8bar。

求配管直径：从圈一列线圈表，利用这些资料找出所需配管直径。

解答：从列线圈表，连接管长（直线A）与空气吸入量（直线B）延长与直线C（轴1）相交于一点，连接工作压力（直线E）与压力降（直线G）在直线F（轴2）得一交点，连接轴1及轴2上的二个交点成一直线。

在配管直径（直线D）上所得的交点即为配管直径。

在此诸中所得的配管直径约为90mm。

从图二得等值管长：六个T形管接（90mm）=6×10.5M=63M一个双位阀（90mm）=1×32M=32M五个直角肘形管接=5×1M=5M管长 280M合计管长 380M用此新合计管长380M，空气消耗量，压力降及工作压力，再从圈一列线表按前相同步骤重新决定所需配管直径。

在本例题中，配管直径应为95MM.。

第九讲简单管路及管径的选择【学习要求】1．理解简单管路的概念。

2．会进行简单管路的计算。

3．了解某些流体在管道内的常用流速范围，能根据适宜流速选择管道的直径。

【预习内容】1．流体在做稳定流动时的连续性方程为。

若不可压缩的流体在圆管内流动时连续性方程为。

2．以1kg流体为衡算基准的伯努利方程式为，以1N流体为衡算基准的伯努利方程式为。

3．管路总能量损失的计算公式为。

当管路由若干直径不同的管路组成时，管路的总能量损失应，然后再求其和。

4．流体的体积流量与流速的关系为。

【学习内容】一、简单管路的概念通常把流体从是在一根管路中流动并无的管路称为简单管路。

组成管路的管子的直径可以，也可以，后者又称为串联管路。

二、简单管路的计算有如下三种情况：1．已规定出及流体输送量，求流体通过此管路系统的能量损失。

2．已规定，求管路的输送量。

3．已规定求管径。

三、管径的选择1．最合理的管径应该使费用与费用之和为最小。

2．选择管道直径时，一般先选择，然后根据流量计算，最后在标准管子规格中选出内径相近的管子规格。

【典型例题】例1 常温的自来水从高位槽A经φ57×3.5mm钢管送入密闭容器B内，容器B上方压强表读数为5.08×104Pa。

高位槽与容器的液面恒定，两者间的垂直距离为15m，已知直管长度与全部的当量长度之和为83m。

试求该管路最大输水量为多少？取水的密度为1000kg／m3、粘度为1cP、管壁粗糙度ε=0.2mm。

例2 管路总长度（l+Σl e）为100m，要求水在钢管中的流量为27m3／h ，水温为10℃，输送过程中允许压头损失为4mH2O，试确定管路的直径。

取管壁绝对粗糙度ε=0.2mm。

【随堂练习】1．把高位槽内293K的苯放入位置较低的常压设备内。

管子为内径等于25mm、总长度（包括直管长度与局部阻力的当量长度）为30m，高位槽液面与设备液面的距离保持5m。

求体积流2．某工厂需要敷设一条输送自来水的管道，输水量为42000kg／h，试设计所需的管道直径。
