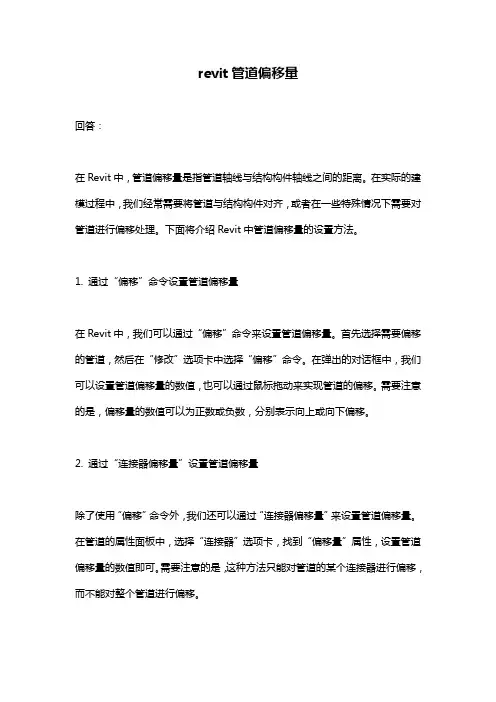

revit管道偏移量
回答：
在Revit中，管道偏移量是指管道轴线与结构构件轴线之间的距离。
在实际的建模过程中，我们经常需要将管道与结构构件对齐，或者在一些特殊情况下需要对管道进行偏移处理。
下面将介绍Revit中管道偏移量的设置方法。
1. 通过“偏移”命令设置管道偏移量
在Revit中，我们可以通过“偏移”命令来设置管道偏移量。
首先选择需要偏移的管道，然后在“修改”选项卡中选择“偏移”命令。
在弹出的对话框中，我们可以设置管道偏移量的数值，也可以通过鼠标拖动来实现管道的偏移。
需要注意的是，偏移量的数值可以为正数或负数，分别表示向上或向下偏移。
2. 通过“连接器偏移量”设置管道偏移量
除了使用“偏移”命令外，我们还可以通过“连接器偏移量”来设置管道偏移量。
在管道的属性面板中，选择“连接器”选项卡，找到“偏移量”属性，设置管道偏移量的数值即可。
需要注意的是，这种方法只能对管道的某个连接器进行偏移，而不能对整个管道进行偏移。
3. 通过“系统设置”设置管道偏移量
在Revit中，我们还可以通过“系统设置”来设置管道的默认偏移量。
在“选项”对话框中选择“管道”选项卡，找到“偏移量”属性，设置管道的默认偏移量即可。
需要注意的是，这种方法只能对新建的管道起作用，对已经存在的管道不会产生影响。
总结：
在Revit中，管道偏移量的设置方法有多种，我们可以根据实际需求选择不同的方法来进行设置。
需要注意的是，在设置管道偏移量时，应该保证管道的轴线与结构构件轴线对齐，避免出现不必要的错误。
revit教程pdfRevit教程PDFRevit是一款用于建筑设计和构造的三维建模软件，由美国Autodesk公司开发。
它为建筑师、工程师和建筑专业人员提供了一个强大而全面的工具，用于设计、可视化和分析建筑项目。
Revit 通过综合模型来管理建筑项目的各个方面，包括结构、建筑、机电和管道等。
对于想要学习和掌握Revit软件的人来说，一份优质的Revit教程PDF是必不可少的。
这份Revit教程PDF将为初学者提供一个全面的入门指南。
无论您是建筑师、工程师还是想要掌握Revit软件的其他专业人士，本教程将帮助您了解Revit的基本概念和功能，并指导您如何使用该软件进行建模、设计和分析。
教程还将引导您逐步完成一个基本的建筑项目，从创建基本模型到添加材料和纹理，再到细化设计和制作施工图。
第一部分将介绍Revit的基本概念和用户界面。
您将了解Revit的工作区域、工具栏和菜单，以及如何导航和操作模型。
本教程还将向您展示如何创建项目、设置单位和所需的参数，以及如何导入和导出文件。
在第二部分，您将学习如何建立一个基本的建筑模型。
从创建基本墙体、地板和屋顶开始，您将学习如何使用Revit的绘图工具来创建准确的模型。
本教程还将教您如何添加门窗、楼梯和电梯等常见的建筑构件，并介绍如何使用Revit的视图功能来查看和审核模型。
在第三部分，您将学习如何添加材料和纹理，以使您的模型更具真实感。
通过使用Revit的材料库和纹理功能，您可以为建筑元素添加逼真的外观和质感。
本教程还将教您如何调整材料参数和光照效果，以达到想要的效果。
第四部分将引导您进一步细化设计和制作施工图。
您将学习如何创建标高、楼层和视图，并了解如何添加标注、尺寸和图表。
本教程还将介绍如何使用Revit的协同功能来与团队成员共享模型和项目数据，并探索进阶功能，如家具布局和照明分析。
最后一部分将提供一些附加资源和进一步学习的建议。
您将得到一份Revit的快速参考指南和常见问题解答，以及一些推荐的在线资源和论坛，供您进一步学习和探索。

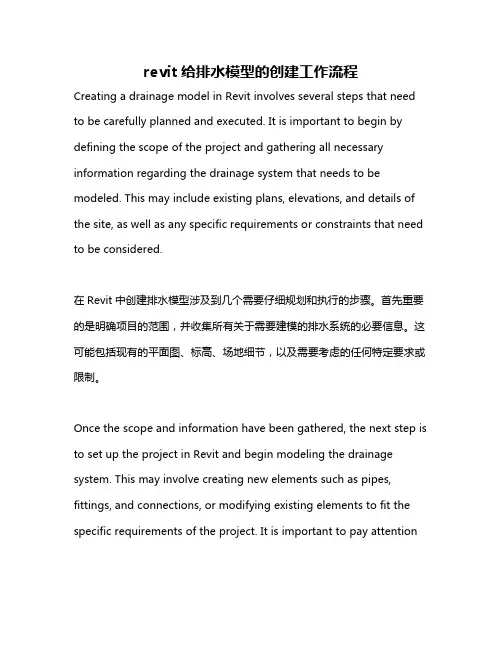

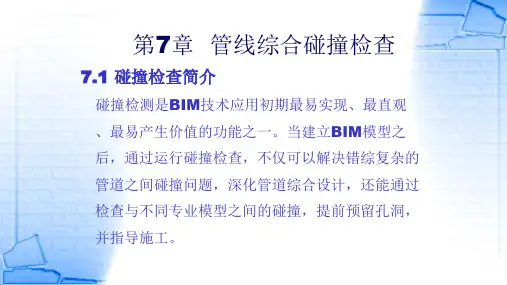

revit给排水模型的创建工作流程Creating a drainage model in Revit involves several steps that need to be carefully planned and executed. It is important to begin by defining the scope of the project and gathering all necessary information regarding the drainage system that needs to be modeled. This may include existing plans, elevations, and details of the site, as well as any specific requirements or constraints that need to be considered.在Revit中创建排水模型涉及到几个需要仔细规划和执行的步骤。
首先重要的是明确项目的范围，并收集所有关于需要建模的排水系统的必要信息。
这可能包括现有的平面图、标高、场地细节，以及需要考虑的任何特定要求或限制。
Once the scope and information have been gathered, the next step is to set up the project in Revit and begin modeling the drainage system. This may involve creating new elements such as pipes, fittings, and connections, or modifying existing elements to fit the specific requirements of the project. It is important to pay attentionto detail and ensure that the model accurately represents the intended drainage system.一旦范围和信息已收集完毕，下一步是在Revit中设置项目，并开始建模排水系统。
直接进入正题，来探讨风管垂直对正、风管标高问题：
1.快捷键DT，绘制风管，设置风管参数宽度1000mm，高度500mm，
偏移量4000mm，如下：
2.风管属性如下：
3.在1层楼层平面上绘制风管，如下：
4.在其南侧绘制剖面：
5.进入剖面，如下：
其风管底部距一层标高3750mm，而并非在第一步绘制风管时设置的偏移量4000mm。
6.选中该段风管，将其限制条件-垂直对正改为“底”，如下：
7.可以看到，其偏移量仍为4000mm：
8.在剖面视图中，其底部距地仍为3750mm，故选中已绘制的风
管改变其垂直对正参照，并未改变其标高：
9.现删除原有风管，重新绘制一段新的风管，垂直对正为“底”，
偏移量仍为4000mm，如下：
10.进入剖面视图，测量风管底部距一层标高为4000mm：
11.现选中该段风管，在选项栏中可以看到其偏移量为4250mm，
即绘制风管前设置偏移量4000mm加上风管中心距底部距离250mm：
故，进入风管绘制模式后，“修改|放置风管”选项栏被同时激活，其设置的偏移量以垂直对正的基准面为准；风管绘制后，选中风管，此时，“修改|放置风管”选项栏也会被激活，“偏移量”默认为风管中心线相对于当前平面标高的距离。
注意：
在平面视图和立面视图（或剖面视图）中，风管的“宽度”和“高度”数值对调。
Revit利用对正工具快速修改风管对齐方式
绘制风管的时候，可以对风管的对正方式进行设置，水平方向可以设置左对齐或者中心对齐或者右对齐，垂直方向可以设置为顶对齐或者中心对齐或者低对齐，如果需要对原来的对齐方式进行修改的时候应该如何操作呢？比如，下图中原来中心对齐的风管需要修改为垂直底对齐。
一种修改方式就是删掉所有的风管管件，所有的弯头和三通等，对每一段风管进行修正，调整其标高，然后再手动把风管连接起来，这种方式非常麻烦，一个空调系统这么改要浪费很多时间，所以修正风管对齐方式推荐采用“对正”工具进行修正，如下图所示，把需要对正的风管全部选中，可以框选，不过推荐使用Tab键选择整个系统，选择完毕，在工具栏最右边出现上下文菜单“对正”工具。
点击该工具，对风管“对齐”选项进行设置，这里主要有两处需要设置，一个是选择需要对齐的风管，点击状态栏右边双向箭头，切换对齐风管，在绘图窗口可以看到一个指示箭头在各段风管间切换(是风管系统的开口端)，我们需要将整个系统对齐到最大的那根风管，那么指示箭头切换到该风管即可，然后再对齐下拉菜单中选择“中下”，该设置将所选风管系统水平中对齐，垂直底对齐。
设置完成，点击完成按钮，即可快速修正风管对齐方式。
该对齐方式不仅可以对齐到风管，也可以将所选系统中对齐到某一条线，可以注意到工具栏有“对齐线”命令。
