多倍频感应耐压试验装置

三倍频感应耐压试验标准三倍频感应耐压试验是用于测试电气设备的绝缘性能的常见试验方法之一。

它通常与其他绝缘测试方法（如耐电压测试和介质损耗测试）一起使用，以确保电器设备在正常操作期间具有足够的绝缘性能，从而保障人身安全和设备的可靠性。

三倍频感应耐压试验是指将设备暴露在高频电场下，通过测量设备绝缘强度来评估其绝缘能力。

在这种测试中，设备被放置在高频感应装置中，装置通过感应线圈产生电磁场。

然后施加一定的电压，通常是设备额定电压的三倍或更高的频率，以测试设备绝缘强度。

三倍频感应耐压试验具有以下几个主要优点：1. 精确性：三倍频感应耐压试验对设备的绝缘强度进行了全面和准确的评估，能够检测出潜在的绝缘弱点。

2. 效率：相比其他绝缘测试方法，三倍频感应耐压试验的测试时间相对较短，不需要额外的耗时准备工作，可以提高测试的效率。

3. 环境适应性：三倍频感应耐压试验可以在实际操作环境下进行，不需要设备停机或拆解，对生产过程的中断影响较小。

然而，三倍频感应耐压试验也存在一些限制和注意事项：1. 设备适用性：三倍频感应耐压试验适用于大多数电气设备，但对于某些特殊设备，如高压设备、变压器等，可能需要采用其他更适合的绝缘测试方法。

2. 测试参数选择：进行三倍频感应耐压试验时，需要选择适当的测试电压和频率。

电压过高可能导致设备损坏，而电压过低则可能无法准确评估绝缘性能。

3. 标准遵从：进行三倍频感应耐压试验时，应遵守相应的标准和规范，如IEC 60270标准等。

这些标准提供了测试方法的详细说明和要求，确保测试结果的有效性和可比性。

综上所述，三倍频感应耐压试验是一种常用的电气设备绝缘测试方法，通过评估设备的绝缘强度，确保设备在正常操作期间具有足够的绝缘性能。

但在应用时需要注意选择适当的测试参数并遵守相应的标准和规范。

电压互感器三倍频感应耐压试验详解目录一、前言 (2)1.1 试验目的 (2)1.2 试验意义 (3)1.3 试验设备简介 (4)二、试验原理 (6)2.1 电压互感器工作原理 (6)2.2 三倍频感应耐压试验原理 (7)2.3 试验设备工作原理 (8)三、试验设备 (10)3.1 试验变压器 (11)3.2 控制系统 (13)3.3 保护装置 (14)3.4 试验接线方法 (15)四、试验步骤 (16)4.1 试验前的准备工作 (17)4.2 试验过程 (18)4.3 试验结果分析 (19)4.4 试验注意事项 (20)五、试验结果评估 (21)5.1 试验结果的判断标准 (22)5.2 试验结果的记录与报告 (22)5.3 试验结果的应用 (23)六、安全注意事项 (24)6.1 人员安全 (25)6.2 设备安全 (26)6.3 试验过程中的安全措施 (27)七、试验过程中的问题及处理 (28)7.1 试验过程中的异常情况 (29)7.2 问题的分析与解决 (30)7.3 防范措施 (31)一、前言随着电力系统的不断发展，电压互感器（VT）作为其关键设备之一，在电力传输和分配过程中发挥着越来越重要的作用。

电压互感器是一种专门用于测量高电压的设备，它可以将高电压降低到可以安全测量的水平。

为了确保电压互感器的正常运行和延长其使用寿命，对其进行耐压试验是非常必要的。

在三倍频感应耐压试验中，我们将测试电压互感器在高频下的绝缘性能。

这种试验方法可以有效地模拟电压互感器在实际工作中可能遇到的高频过电压情况，从而检验其绝缘结构的可靠性和稳定性。

通过三倍频感应耐压试验，我们可以及时发现并处理潜在的安全隐患，确保电力系统的安全稳定运行。

1.1 试验目的电压互感器三倍频感应耐压试验是针对电力系统中电压互感器的一种重要检测方法，旨在评估其在实际运行中的绝缘性能和耐压能力。

通过该试验，可以发现电压互感器在设计和制造过程中可能存在的绝缘缺陷，以及在实际运行中可能出现的绝缘老化、疲劳等问题。

变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。

主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。

为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。

一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。

此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

变压器作为工业生产的一部分，是满足工业日常生产需求的关键。

而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。

变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。

在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。

二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。

(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。

首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。

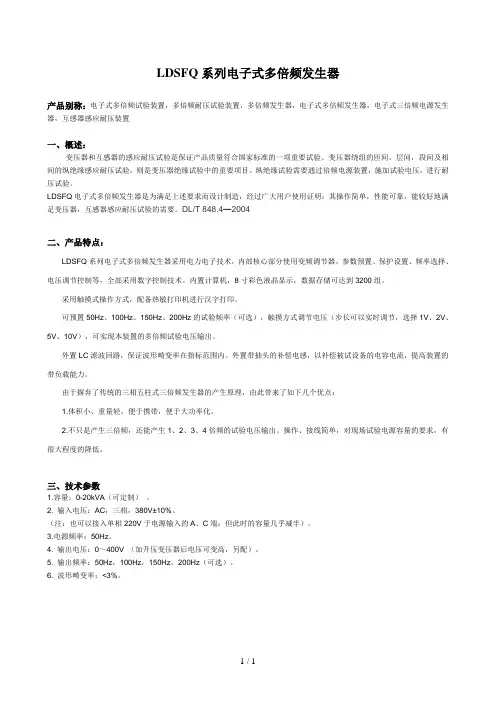

LDSFQ系列电子式多倍频发生器产品别称：电子式多倍频试验装置，多倍频耐压试验装置，多倍频发生器，电子式多倍频发生器，电子式三倍频电源发生器，互感器感应耐压装置一、概述：变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。

变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。

纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

LDSFQ电子式多倍频发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

DL/T 848.4—2004二、产品特点：LDSFQ系列电子式多倍频发生器采用电力电子技术，内部核心部分使用变频调节器。

参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。

内置计算机，8寸彩色液晶显示，数据存储可达到3200组。

采用触摸式操作方式，配备热敏打印机进行汉字打印。

可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

外置LC滤波回路，保证波形畸变率在指标范围内。

外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：1.体积小、重量轻，便于携带，便于大功率化。

2.不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

三、技术参数1.容量：0-20kVA（可定制）。

2. 输入电压：AC，三相，380V±10%。

（注：也可以接入单相220V于电源输入的A、C端；但此时的容量几乎减半）。

3.电源频率：50Hz。

4. 输出电压：0～400V （加升压变压器后电压可变高，另配）。
