硅基发光材料简述

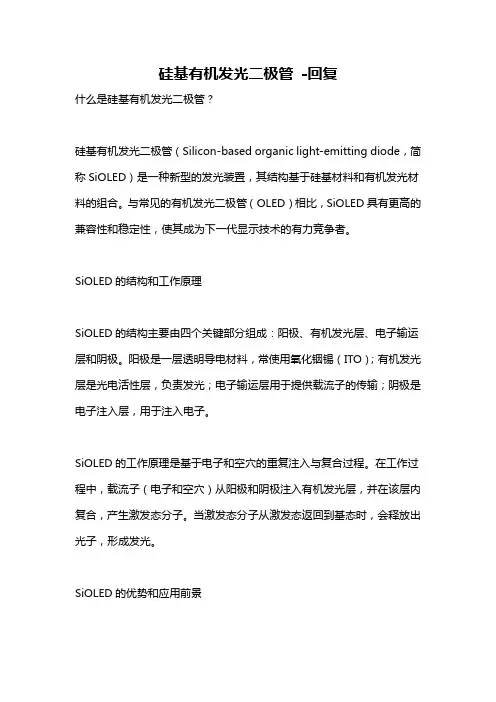

硅基有机发光二极管-回复什么是硅基有机发光二极管？硅基有机发光二极管（Silicon-based organic light-emitting diode，简称SiOLED）是一种新型的发光装置，其结构基于硅基材料和有机发光材料的组合。

与常见的有机发光二极管（OLED）相比，SiOLED具有更高的兼容性和稳定性，使其成为下一代显示技术的有力竞争者。

SiOLED的结构和工作原理SiOLED的结构主要由四个关键部分组成：阳极、有机发光层、电子输运层和阴极。

阳极是一层透明导电材料，常使用氧化铟锡（ITO）；有机发光层是光电活性层，负责发光；电子输运层用于提供载流子的传输；阴极是电子注入层，用于注入电子。

SiOLED的工作原理是基于电子和空穴的重复注入与复合过程。

在工作过程中，载流子（电子和空穴）从阳极和阴极注入有机发光层，并在该层内复合，产生激发态分子。

当激发态分子从激发态返回到基态时，会释放出光子，形成发光。

SiOLED的优势和应用前景相比传统的OLED技术，SiOLED具有许多优势。

首先，SiOLED可以与传统的硅基电子器件兼容，避免了制造过程中对特殊衬底的需求，提高了制造的灵活性。

其次，SiOLED的稳定性更强，可以在高温和高湿度环境下正常工作，大大增加了其使用寿命。

此外，SiOLED的功耗更低，对环境友好，因为它不需要外部光源，发光过程中的电荷注入效率较高。

由于这些优势，SiOLED在显示技术领域有着广阔的应用前景。

首先，它可以用于制造更薄、更轻、更柔性的显示设备，如可弯曲的电子纸、可卷曲的屏幕等。

其次，SiOLED还可以用于制造高分辨率和高对比度的显示屏幕，提供更为逼真和饱满的图像质量。

此外，SiOLED还可以应用于智能穿戴设备、汽车显示面板、虚拟现实设备等领域。

SiOLED技术的挑战和发展方向虽然SiOLED技术具有广阔的应用前景，但目前还面临一些挑战。

首先，SiOLED制造过程中的材料选择和组装工艺需要进一步优化，以提高其可靠性和稳定性。

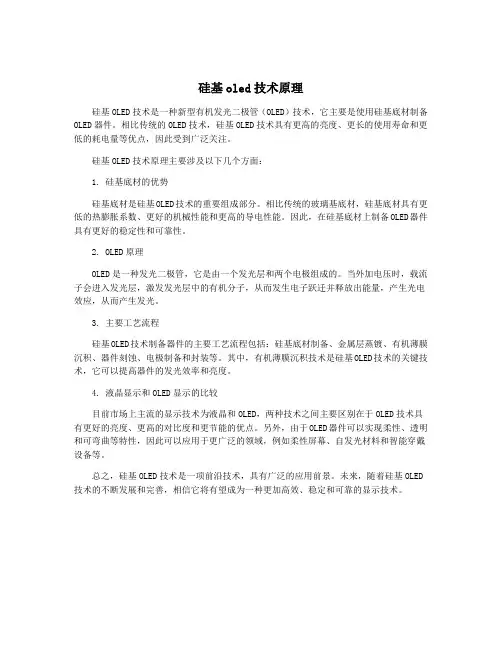

硅基oled技术原理
硅基OLED技术是一种新型有机发光二极管（OLED）技术，它主要是使用硅基底材制备OLED器件。

相比传统的OLED技术，硅基OLED技术具有更高的亮度、更长的使用寿命和更低的耗电量等优点，因此受到广泛关注。

硅基OLED技术原理主要涉及以下几个方面：
1. 硅基底材的优势
硅基底材是硅基OLED技术的重要组成部分。

相比传统的玻璃基底材，硅基底材具有更低的热膨胀系数、更好的机械性能和更高的导电性能。

因此，在硅基底材上制备OLED器件具有更好的稳定性和可靠性。

2. OLED原理
OLED是一种发光二极管，它是由一个发光层和两个电极组成的。

当外加电压时，载流子会进入发光层，激发发光层中的有机分子，从而发生电子跃迁并释放出能量，产生光电效应，从而产生发光。

3. 主要工艺流程
硅基OLED技术制备器件的主要工艺流程包括：硅基底材制备、金属层蒸镀、有机薄膜沉积、器件刻蚀、电极制备和封装等。

其中，有机薄膜沉积技术是硅基OLED技术的关键技术，它可以提高器件的发光效率和亮度。

4. 液晶显示和OLED显示的比较
目前市场上主流的显示技术为液晶和OLED，两种技术之间主要区别在于OLED技术具有更好的亮度、更高的对比度和更节能的优点。

另外，由于OLED器件可以实现柔性、透明和可弯曲等特性，因此可以应用于更广泛的领域，例如柔性屏幕、自发光材料和智能穿戴设备等。

总之，硅基OLED技术是一项前沿技术，具有广泛的应用前景。

未来，随着硅基OLED 技术的不断发展和完善，相信它将有望成为一种更加高效、稳定和可靠的显示技术。

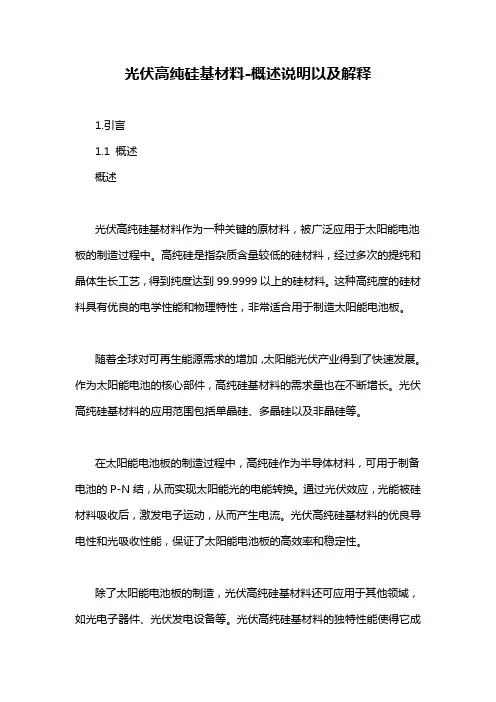

光伏高纯硅基材料-概述说明以及解释1.引言1.1 概述概述光伏高纯硅基材料作为一种关键的原材料，被广泛应用于太阳能电池板的制造过程中。

高纯硅是指杂质含量较低的硅材料，经过多次的提纯和晶体生长工艺，得到纯度达到99.9999以上的硅材料。

这种高纯度的硅材料具有优良的电学性能和物理特性，非常适合用于制造太阳能电池板。

随着全球对可再生能源需求的增加，太阳能光伏产业得到了快速发展。

作为太阳能电池的核心部件，高纯硅基材料的需求量也在不断增长。

光伏高纯硅基材料的应用范围包括单晶硅、多晶硅以及非晶硅等。

在太阳能电池板的制造过程中，高纯硅作为半导体材料，可用于制备电池的P-N结，从而实现太阳能光的电能转换。

通过光伏效应，光能被硅材料吸收后，激发电子运动，从而产生电流。

光伏高纯硅基材料的优良导电性和光吸收性能，保证了太阳能电池板的高效率和稳定性。

除了太阳能电池板的制造，光伏高纯硅基材料还可应用于其他领域，如光电子器件、光伏发电设备等。

光伏高纯硅基材料的独特性能使得它成为了现代科技领域中不可或缺的重要材料。

本篇文章将重点探讨光伏高纯硅基材料的定义、特点以及其在光伏产业中的应用。

通过对光伏高纯硅基材料的深入了解，我们可以更好地认识到其在可再生能源领域的重要性和发展前景。

1.2 文章结构文章结构部分的内容应该包括对整篇文章的结构和内容进行简要介绍，可以按照以下方式编写：文章结构：本文主要由引言、正文和结论三部分组成。

引言部分：引言部分主要包括概述、文章结构和目的三个部分。

概述：概述部分对光伏高纯硅基材料进行简要介绍，指出其在光伏领域中的重要性和应用前景。

文章结构：文章结构部分即当前所在的部分，主要介绍整篇文章的结构和目录。

文章根据大纲的要求，分为引言、正文和结论三个部分。

通过这样的结构安排，将有序地阐述高纯硅的定义与特点、光伏高纯硅基材料的应用，最后对其发展前景进行展望，并进行总结。

目的：目的部分主要明确本文的写作目的，即希望通过对光伏高纯硅基材料的介绍和分析，让读者了解其重要性和应用范围，并展望其未来的发展前景，以促进相关领域的研究和发展。

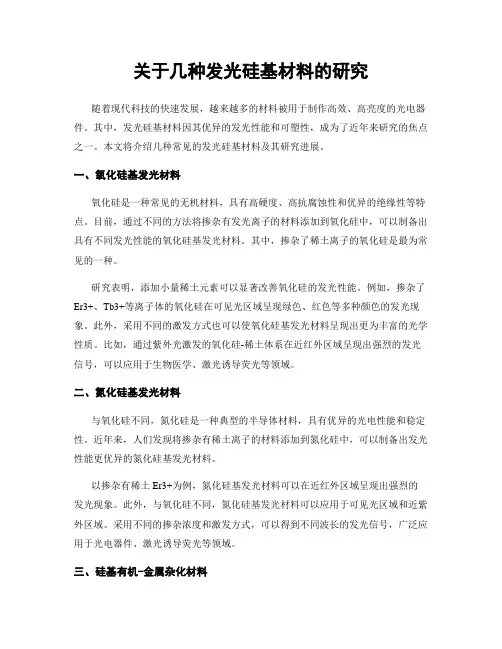

关于几种发光硅基材料的研究随着现代科技的快速发展，越来越多的材料被用于制作高效、高亮度的光电器件。

其中，发光硅基材料因其优异的发光性能和可塑性，成为了近年来研究的焦点之一。

本文将介绍几种常见的发光硅基材料及其研究进展。

一、氧化硅基发光材料氧化硅是一种常见的无机材料，具有高硬度、高抗腐蚀性和优异的绝缘性等特点。

目前，通过不同的方法将掺杂有发光离子的材料添加到氧化硅中，可以制备出具有不同发光性能的氧化硅基发光材料。

其中，掺杂了稀土离子的氧化硅是最为常见的一种。

研究表明，添加小量稀土元素可以显著改善氧化硅的发光性能。

例如，掺杂了Er3+、Tb3+等离子体的氧化硅在可见光区域呈现绿色、红色等多种颜色的发光现象。

此外，采用不同的激发方式也可以使氧化硅基发光材料呈现出更为丰富的光学性质。

比如，通过紫外光激发的氧化硅-稀土体系在近红外区域呈现出强烈的发光信号，可以应用于生物医学、激光诱导荧光等领域。

二、氮化硅基发光材料与氧化硅不同，氮化硅是一种典型的半导体材料，具有优异的光电性能和稳定性。

近年来，人们发现将掺杂有稀土离子的材料添加到氮化硅中，可以制备出发光性能更优异的氮化硅基发光材料。

以掺杂有稀土Er3+为例，氮化硅基发光材料可以在近红外区域呈现出强烈的发光现象。

此外，与氧化硅不同，氮化硅基发光材料可以应用于可见光区域和近紫外区域。

采用不同的掺杂浓度和激发方式，可以得到不同波长的发光信号，广泛应用于光电器件、激光诱导荧光等领域。

三、硅基有机-金属杂化材料硅基有机-金属杂化材料是一类新型的发光硅基材料，由有机基团、金属离子和硅元素等构成。

这种材料具有优异的光学性能、热稳定性和可控性等特点。

近年来，人们发现，通过调控硅元素含量和金属离子的种类和含量等因素，可以制备出具有不同光学性质的硅基有机-金属杂化材料。

例如，掺杂了萘基有机基团、铱离子等元素的硅基有机-金属杂化材料在蓝光激发下呈现出绿色至橙色的发光。

此外，将硅基有机-金属杂化材料分散到聚合物基质中，还可以得到高性能的聚合物发光材料。

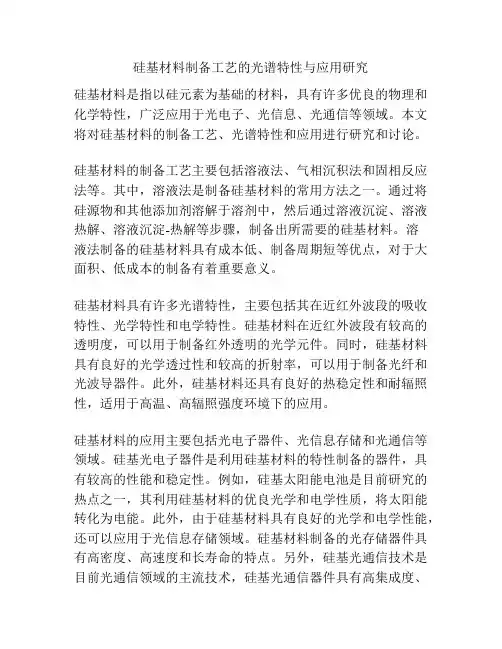

硅基材料制备工艺的光谱特性与应用研究硅基材料是指以硅元素为基础的材料，具有许多优良的物理和化学特性，广泛应用于光电子、光信息、光通信等领域。

本文将对硅基材料的制备工艺、光谱特性和应用进行研究和讨论。

硅基材料的制备工艺主要包括溶液法、气相沉积法和固相反应法等。

其中，溶液法是制备硅基材料的常用方法之一。

通过将硅源物和其他添加剂溶解于溶剂中，然后通过溶液沉淀、溶液热解、溶液沉淀-热解等步骤，制备出所需要的硅基材料。

溶液法制备的硅基材料具有成本低、制备周期短等优点，对于大面积、低成本的制备有着重要意义。

硅基材料具有许多光谱特性，主要包括其在近红外波段的吸收特性、光学特性和电学特性。

硅基材料在近红外波段有较高的透明度，可以用于制备红外透明的光学元件。

同时，硅基材料具有良好的光学透过性和较高的折射率，可以用于制备光纤和光波导器件。

此外，硅基材料还具有良好的热稳定性和耐辐照性，适用于高温、高辐照强度环境下的应用。

硅基材料的应用主要包括光电子器件、光信息存储和光通信等领域。

硅基光电子器件是利用硅基材料的特性制备的器件，具有较高的性能和稳定性。

例如，硅基太阳能电池是目前研究的热点之一，其利用硅基材料的优良光学和电学性质，将太阳能转化为电能。

此外，由于硅基材料具有良好的光学和电学性能，还可以应用于光信息存储领域。

硅基材料制备的光存储器件具有高密度、高速度和长寿命的特点。

另外，硅基光通信技术是目前光通信领域的主流技术，硅基光通信器件具有高集成度、低损耗和稳定性好的特点。

总之，硅基材料的制备工艺、光谱特性和应用研究对于促进光电子、光信息和光通信等领域的发展具有重要意义。

随着制备工艺的不断改进和光谱特性的深入研究，硅基材料将在未来的光电子领域发挥更加重要的作用。

硅基材料制备工艺的光谱特性与应用研究的相关内容还有很多值得探讨的方面。

下面将继续介绍硅基材料的光谱特性和应用研究的相关内容。

首先，硅基材料的光谱特性是其独特的优势之一。

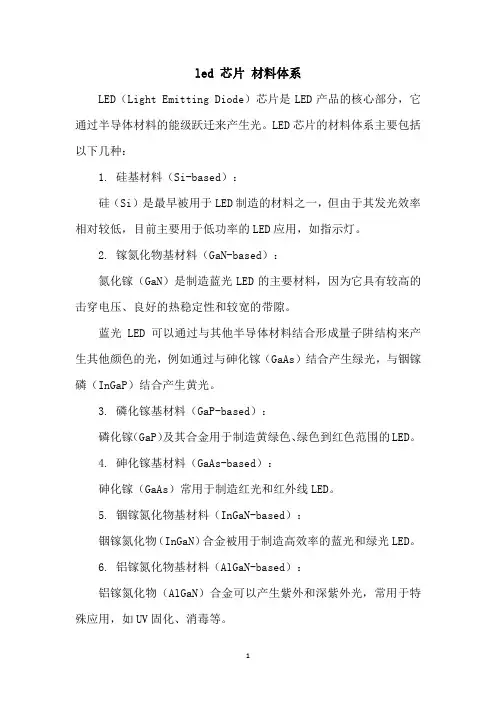

led 芯片材料体系LED（Light Emitting Diode）芯片是LED产品的核心部分，它通过半导体材料的能级跃迁来产生光。

LED芯片的材料体系主要包括以下几种：1. 硅基材料（Si-based）：硅（Si）是最早被用于LED制造的材料之一，但由于其发光效率相对较低，目前主要用于低功率的LED应用，如指示灯。

2. 镓氮化物基材料（GaN-based）：氮化镓（GaN）是制造蓝光LED的主要材料，因为它具有较高的击穿电压、良好的热稳定性和较宽的带隙。

蓝光LED可以通过与其他半导体材料结合形成量子阱结构来产生其他颜色的光，例如通过与砷化镓（GaAs）结合产生绿光，与铟镓磷（InGaP）结合产生黄光。

3. 磷化镓基材料（GaP-based）：磷化镓（GaP）及其合金用于制造黄绿色、绿色到红色范围的LED。

4. 砷化镓基材料（GaAs-based）：砷化镓（GaAs）常用于制造红光和红外线LED。

5. 铟镓氮化物基材料（InGaN-based）：铟镓氮化物（InGaN）合金被用于制造高效率的蓝光和绿光LED。

6. 铝镓氮化物基材料（AlGaN-based）：铝镓氮化物（AlGaN）合金可以产生紫外和深紫外光，常用于特殊应用，如UV固化、消毒等。

7. 复合材料：为了得到更广泛的光谱范围，研究者们开发了多种复合材料，如多元合金化镓氮化物（GaN-based alloys）。

LED芯片的设计和制造涉及到多种材料和工艺的结合，包括晶体生长、加工、封装等。

不同的材料体系具有不同的电学、热学和光学特性，因此选择合适的材料体系对于实现LED芯片的高效率、高稳定性和低成本生产至关重要。

随着技术的不断进步，新材料和新技术的开发也在持续进行中，以满足不断增长的市场需求。

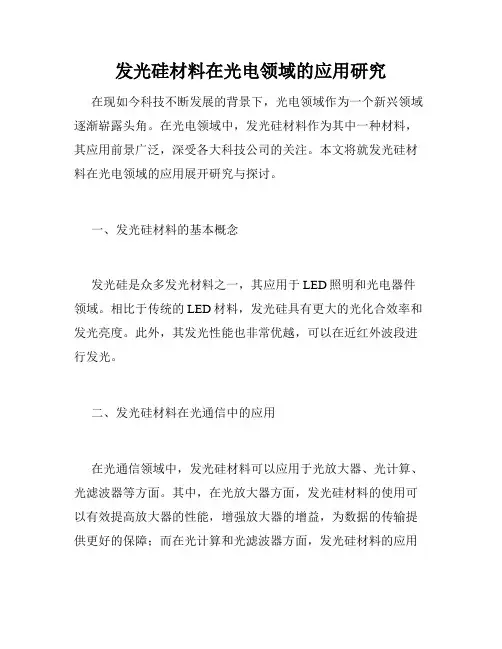

发光硅材料在光电领域的应用研究在现如今科技不断发展的背景下，光电领域作为一个新兴领域逐渐崭露头角。

在光电领域中，发光硅材料作为其中一种材料，其应用前景广泛，深受各大科技公司的关注。

本文将就发光硅材料在光电领域的应用展开研究与探讨。

一、发光硅材料的基本概念发光硅是众多发光材料之一，其应用于LED照明和光电器件领域。

相比于传统的LED材料，发光硅具有更大的光化合效率和发光亮度。

此外，其发光性能也非常优越，可以在近红外波段进行发光。

二、发光硅材料在光通信中的应用在光通信领域中，发光硅材料可以应用于光放大器、光计算、光滤波器等方面。

其中，在光放大器方面，发光硅材料的使用可以有效提高放大器的性能，增强放大器的增益，为数据的传输提供更好的保障；而在光计算和光滤波器方面，发光硅材料的应用则可以充分利用其高效的发光特性，为高速光通信系统提供更快速、更高效的光信号处理。

三、发光硅材料在LED光源领域的应用在LED光源领域中，发光硅材料是一种非常重要的光电材料之一。

其应用可以大大提升LED光源的颜色纯度和光通量，实现更完美的照明效果。

此外，发光硅材料的应用还可以有效提高LED光源的稳定性和寿命，减少其使用成本。

四、发光硅材料在太阳能电池领域的应用在太阳能电池领域中，发光硅材料具有非常重要的应用价值。

其应用可以大大提高太阳能电池的工作效率，增强太阳能电池的光电转换效率和光谱响应范围。

此外，发光硅材料的使用还可以增强太阳能电池材料的稳定性和寿命，保证其在开发环保、绿色能源方面具有非常重要的意义。

五、未来发展前景总体来说，发光硅材料的应用前景非常广阔。

未来，随着科技不断进步和发展，其应用范围也将会不断扩大。

例如，在LED照明、高速光通信、太阳能电池等领域，其应用将会得到更广泛的推广和应用。

而随着技术的不断成熟和发展，发光硅材料还将会有更多的新应用逐步展现，为光电技术的进一步发展贡献力量。

综上所述，在光电领域中，发光硅材料的应用前景广泛，未来其将会有更广阔的发展空间和市场。

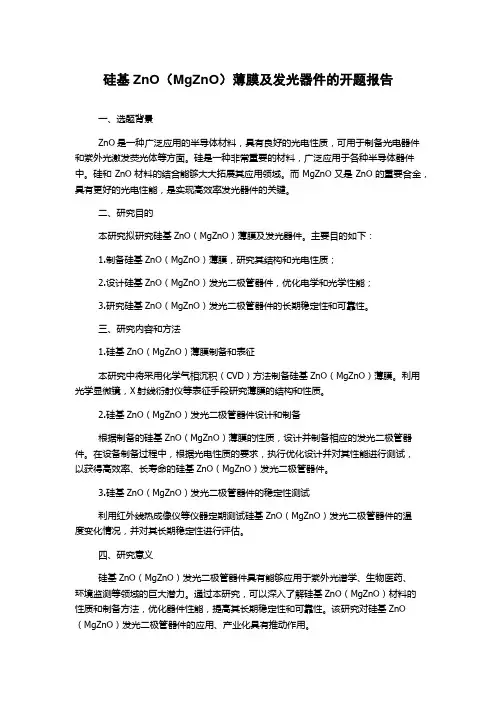

硅基ZnO（MgZnO）薄膜及发光器件的开题报告一、选题背景ZnO是一种广泛应用的半导体材料，具有良好的光电性质，可用于制备光电器件和紫外光激发荧光体等方面。

硅是一种非常重要的材料，广泛应用于各种半导体器件中。

硅和ZnO材料的结合能够大大拓展其应用领域。

而MgZnO又是ZnO的重要合金，具有更好的光电性能，是实现高效率发光器件的关键。

二、研究目的本研究拟研究硅基ZnO（MgZnO）薄膜及发光器件。

主要目的如下：1.制备硅基ZnO（MgZnO）薄膜，研究其结构和光电性质；2.设计硅基ZnO（MgZnO）发光二极管器件，优化电学和光学性能；3.研究硅基ZnO（MgZnO）发光二极管器件的长期稳定性和可靠性。

三、研究内容和方法1.硅基ZnO（MgZnO）薄膜制备和表征本研究中将采用化学气相沉积（CVD）方法制备硅基ZnO（MgZnO）薄膜。

利用光学显微镜，X射线衍射仪等表征手段研究薄膜的结构和性质。

2.硅基ZnO（MgZnO）发光二极管器件设计和制备根据制备的硅基ZnO（MgZnO）薄膜的性质，设计并制备相应的发光二极管器件。

在设备制备过程中，根据光电性质的要求，执行优化设计并对其性能进行测试，以获得高效率、长寿命的硅基ZnO（MgZnO）发光二极管器件。

3.硅基ZnO（MgZnO）发光二极管器件的稳定性测试利用红外线热成像仪等仪器定期测试硅基ZnO（MgZnO）发光二极管器件的温度变化情况，并对其长期稳定性进行评估。

四、研究意义硅基ZnO（MgZnO）发光二极管器件具有能够应用于紫外光谱学、生物医药、环境监测等领域的巨大潜力。

通过本研究，可以深入了解硅基ZnO（MgZnO）材料的性质和制备方法，优化器件性能，提高其长期稳定性和可靠性。

该研究对硅基ZnO （MgZnO）发光二极管器件的应用、产业化具有推动作用。

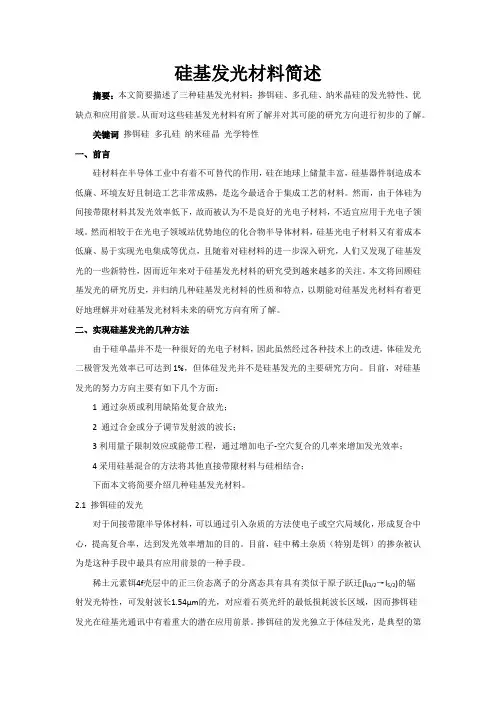

硅基发光材料简述摘要：本文简要描述了三种硅基发光材料：掺铒硅、多孔硅、纳米晶硅的发光特性、优缺点和应用前景。

从而对这些硅基发光材料有所了解并对其可能的研究方向进行初步的了解。

关键词掺铒硅多孔硅纳米硅晶光学特性一、前言硅材料在半导体工业中有着不可替代的作用，硅在地球上储量丰富，硅基器件制造成本低廉、环境友好且制造工艺非常成熟，是迄今最适合于集成工艺的材料。

然而，由于体硅为间接带隙材料其发光效率低下，故而被认为不是良好的光电子材料，不适宜应用于光电子领域。

然而相较于在光电子领域站优势地位的化合物半导体材料，硅基光电子材料又有着成本低廉、易于实现光电集成等优点，且随着对硅材料的进一步深入研究，人们又发现了硅基发光的一些新特性，因而近年来对于硅基发光材料的研究受到越来越多的关注。

本文将回顾硅基发光的研究历史，并归纳几种硅基发光材料的性质和特点，以期能对硅基发光材料有着更好地理解并对硅基发光材料未来的研究方向有所了解。

二、实现硅基发光的几种方法由于硅单晶并不是一种很好的光电子材料，因此虽然经过各种技术上的改进，体硅发光二极管发光效率已可达到1%，但体硅发光并不是硅基发光的主要研究方向。

目前，对硅基发光的努力方向主要有如下几个方面：1 通过杂质或利用缺陷处复合放光；2 通过合金或分子调节发射波的波长；3利用量子限制效应或能带工程，通过增加电子-空穴复合的几率来增加发光效率；4采用硅基混合的方法将其他直接带隙材料与硅相结合；下面本文将简要介绍几种硅基发光材料。

2.1 掺铒硅的发光对于间接带隙半导体材料，可以通过引入杂质的方法使电子或空穴局域化，形成复合中心，提高复合率，达到发光效率增加的目的。

目前，硅中稀土杂质（特别是铒）的掺杂被认为是这种手段中最具有应用前景的一种手段。

稀土元素铒4f壳层中的正三价态离子的分离态具有具有类似于原子跃迁(I l3/2→l5/2)的辐射发光特性，可发射波长1.54μm的光，对应着石英光纤的最低损耗波长区域，因而掺铒硅发光在硅基光通讯中有着重大的潜在应用前景。

无机和有机电致发光材料
电致发光技术是一种通过电场激发材料发光的技术，它已经成为制造高质量平面显示器和照明设备的关键技术之一。

无机和有机材料是目前应用最广泛的电致发光材料，以下是它们的详细介绍。

一、无机电致发光材料
1.磷光体
磷光体是由氧化物或氟化物等高熔点材料和稀有金属离子组成的复合材料，具有较高的耐高温性和抗氧化性。

目前，磷光体已被广泛应用于LED照明和显示器行业。

其中，红色磷光体的发光效率较高，已经成为了LED照明产业中应用最广泛的颜色之一。

2.氮化物LED
氮化物LED是由镓铝氮化物等材料制成的发光二极管，具有发光效率高，颜色纯度度高等特点。

目前，氮化物LED已被广泛应用于绿色、蓝色和紫色LED照明以及RGB LED显示器中。

3.硅基LED
硅基LED是由硅材料和硅基异质结构组成的发光器件，具有低电压、高效率、长寿命等特点。

硅基LED已经成为了微电子学、生命科学、航空航天等领域的关键设备。

二、有机电致发光材料
1.聚合物LED
聚合物LED是由导电聚合物或导电聚合物复合材料制成的发光器件。

它具有发光效率高、颜色范围广等优点，目前已被广泛应用于照明、显示、可穿戴等领域。

2.小分子有机LED
小分子有机LED是由有机荧光分子制成的发光器件，具有可调颜色、发光亮度高等特点。

它已经被广泛应用于OLED电视、OLED照明等领域。

总体来说，无机和有机电致发光材料都具有各自的特点和优缺点。

未来，随着材料科学和控制技术的不断发展，电致发光材料的性能将
得到进一步提高和改善。

发光硅材料在光电领域的应用研究在当今科技飞速发展的时代，光电领域的创新成果不断涌现，为我们的生活带来了诸多便利和变革。

其中，发光硅材料以其独特的性能和巨大的应用潜力，成为了研究的热点之一。

发光硅材料，顾名思义，是指能够发光的硅基材料。

传统的硅材料在半导体领域一直占据着重要地位，但由于其间接带隙的特性，发光效率相对较低，这在一定程度上限制了它在发光领域的应用。

然而，随着科学技术的不断进步，研究人员通过各种方法对硅材料进行改性和优化，使其具备了良好的发光性能。

发光硅材料在光电领域的应用十分广泛。

首先，在显示技术方面，它有望为下一代显示器的发展提供新的解决方案。

传统的液晶显示器和有机发光二极管显示器在某些性能上存在一定的局限性，而发光硅材料具有高分辨率、高亮度、低能耗等优点，能够实现更清晰、更鲜艳、更节能的显示效果。

例如，基于发光硅材料的微型发光二极管（MicroLED）显示技术，具有超高的像素密度和出色的色彩表现，被认为是未来显示技术的重要发展方向之一。

其次，在照明领域，发光硅材料也具有广阔的应用前景。

与传统的白炽灯泡和荧光灯相比，基于发光硅材料的发光器件具有更高的发光效率和更长的使用寿命，能够为节能减排做出重要贡献。

此外，发光硅材料还可以制备成各种形状和尺寸的发光器件，满足不同场景的照明需求，如室内照明、户外照明、汽车照明等。

在光通信领域，发光硅材料同样发挥着重要作用。

随着信息时代的到来，对通信速度和容量的要求越来越高。

发光硅材料可以用于制造高速、低损耗的光发射器和接收器，提高光通信系统的性能。

例如，硅基光子集成芯片中就需要用到发光硅材料来实现光源的集成，从而减小器件的尺寸，降低成本，提高系统的稳定性和可靠性。

为了实现发光硅材料在光电领域的广泛应用，研究人员不断探索新的制备方法和技术。

目前，常见的制备方法包括量子限域效应、杂质掺杂、表面钝化等。

量子限域效应是通过减小硅材料的尺寸，使其达到纳米级别，从而改变其电子结构，实现高效发光。

新型硅基光电子材料的制备和光电性能研究光电子材料是指能够具备光电转换性能的材料，其在能源转换、光电信息处理等领域具有广泛的应用前景。

而硅基光电子材料则是目前研究最为热门的一类光电子材料。

本文将介绍新型硅基光电子材料的制备方法以及光电性能的研究。

一、硅基光电子材料的制备硅基光电子材料的制备可以从两个方面入手：一是改变硅材料的本身性质，增强其光电转换性能；二是引入其他元素或化合物，构建出具有光电功能的复合材料。

1. 改变硅材料的本身性质传统的硅材料在光电转换方面存在一定的限制，主要表现在带隙较大，吸收光谱范围较窄等方面。

为了解决这一问题，研究者们采用了多种方法。

例如，通过掺杂等手段降低硅材料的带隙，提高其光吸收能力；通过表面处理，使硅材料具备类似于黑硅的纳米结构，增强其表面反射能力；利用纳米技术制备硅纳米线或硅纳米颗粒，进一步改变硅材料的光学和电学性质。

2. 构建硅基光电子复合材料除了改变硅材料本身的性质外，还可以引入其他元素或化合物，构建硅基光电子复合材料。

例如，利用磷、锗等半导体材料与硅的异质结合，形成硅基光电子器件。

另外，引入金属纳米颗粒或有机染料等，可以扩展硅材料的吸收光谱范围，增强其光电转换效率。

二、硅基光电子材料的光电性能研究光电性能的研究主要包括吸收、发射、传导等方面的表征。

通过对材料的这些性质进行分析，可以评估材料在光电转换中的效能。

1. 吸收性能研究吸收率是评估光电材料吸收能力的一个重要指标。

可以采用紫外-可见-红外分光光度计等设备，通过测量材料在不同波长光照下的吸收谱，来确定其在不同光谱范围内的吸收率。

同时，还可以利用激光技术，测量材料在光照过程中能量的损失情况，进一步评估材料的吸收性能。

2. 发射性能研究发射性能是指材料在吸收光后发生光电转换的能力。

通过荧光和磷光等发射性能测试，可以对材料的光电转换效率进行评估。

例如，采用荧光光谱仪可以分析材料在受光激发下的荧光发射情况，进一步获得材料的发射效率和寿命等信息。

新型光电子材料的研究和应用随着科学技术的不断发展，光电子材料的研究和应用越来越受到人们的关注。

新型光电子材料因其在光电传感、光电存储、光电通讯等领域的应用而备受瞩目。

本文将介绍一些新型光电子材料的研究和应用情况。

硅基光电子材料硅基光电子材料是指以硅为主要原料的光电子材料，硅是地球上最丰富的元素之一，加上其良好的光学和电学性能，使硅基光电子材料的研究和应用十分广泛。

硅基光电子材料的研究和应用主要集中在以下几个方面：1. 光通讯硅基光电子材料在光通讯中起到了重要的作用。

其良好的光学和电学性能，可以实现光电子信号的转换和传输，提高光通讯的速率和可靠性。

2. 光存储硅基光电子材料还可以应用于光存储中。

由于硅的可控性和稳定性，硅基光电子材料可以实现长期的光存储，对大容量和高速数据的传输十分重要。

3. 光电传感硅基光电子材料在光电传感领域也有广泛的应用。

光电传感是指利用光的特性达到检测、测量、控制等目的的一种光电子技术。

硅基光电子材料具有很高的灵敏度和精度，可以用于气体传感、化学传感等领域。

纳米光电子材料纳米光电子材料是指材料的特定结构、形状和尺寸处于纳米尺度范围内的材料。

由于纳米材料的特殊性质，如金属、半导体和绝缘体等材料的光学、电学、磁学、热学等性质与体积、形状等因素有密切关联，因此在光电子学领域的应用前景广阔。

纳米光电子材料的研究和应用主要集中在以下几个方面：1. 光电转换纳米光电子材料可以在光电转换方面发挥重要作用。

对于半导体纳米材料而言，由于其能带结构的改变，使得其光电性质发生明显改变。

此外，纳米光电子材料还可以在量子点、纳米线等结构上实现光声效应、拉曼散射、荧光方法等光学技术。

2. 光催化纳米光电子材料在光催化领域也有广泛的应用。

光催化是指利用光催化剂吸收光能，从而实现化学反应的一种方式。

由于纳米材料的大小和形态对其光学和电学性质有较大影响，因此纳米光电子材料在光催化反应中呈现出良好的催化性能。

硅基有机红外及可见电致发光摘要：近年来，随着人们对硅基有机材料的研究深入，硅基有机红外及可见电致发光逐渐成为热门研究领域。

本文对硅基有机红外及可见电致发光的研究进展进行了综述。

首先，对硅基有机材料的结构特点进行了概述，介绍了硅基有机材料的制备方法及其在红外及可见电致发光中的应用。

然后，对硅基有机电致发光的机理、量子效率和发光稳定性进行了讨论。

最后，探讨了硅基有机材料在光电子学和生物医学等领域的应用前景。

关键词：硅基有机材料，红外发光，可见发光，电致发光，量子效率，发光稳定性，应用前景一、绪论硅是一种广泛应用于半导体工业中的材料，具有优良的光电性能。

硅的使用范围已经远远超过半导体器件领域，如：硅光电流电池（Si-APD）、硅基光电倍增管、硅基光开关等，硅材料的广泛应用已成为光电子学领域的一个热点。

然而，由于硅材料禁带宽度太窄，不能发出可见光，因此其在光学领域的应用受到了一定的限制。

为了解决这个问题，人们研究了硅基有机材料。

硅基有机材料是一种由硅原子与有机基团构成的复合材料，具有良好的光学性能，其禁带宽度比硅宽，能够发出可见光，因此在光电子学领域有广泛的应用。

二、硅基有机材料的制备硅基有机材料的制备方法主要有两种：有机溶剂法和气相沉积法。

有机溶剂法是将硅烷和有机化合物在有机溶剂中混合，通过控制温度和反应时间来合成硅基有机材料。

气相沉积法是将硅源和有机化合物在一定的温度和压力下反应，通过升温和离子束注入来得到硅基有机材料。

硅基有机材料的制备方法及条件对其性能有很大的影响。

三、硅基有机红外发光硅基有机红外发光主要是通过电致发光实现的。

硅基有机材料的电致发光是由载流子在材料内部运动而产生的。

通过载流子的复合，能量被释放出来，导致电致发光。

硅基有机材料的电致发光光谱主要分布在红外波段，其发光波长范围从800nm到1300nm。

四、硅基有机可见电致发光硅基有机材料的可见电致发光是指发光波长分布在可见光波段的现象。

硅基材料的合成及其应用硅基材料是一类具有广泛应用前景的新材料，它们的主要原材料为硅，常见的硅基材料包括硅酸盐材料、气凝胶材料和碳化硅材料。

这些材料具有很多优异的物理和化学性质，如高机械强度、化学稳定性和优异的电、热导性等。

因此，它们被广泛应用于微电子、光电子、建筑材料、能源领域等方面，在未来的科技领域中也有着广泛的应用前景。

一、硅酸盐材料的合成及应用硅酸盐材料是由硅、氧及其它金属元素组成的化合物，如SiO2、Al2O3、MgO等。

硅酸盐材料具有高强度、耐磨、耐腐蚀、耐高温和优异的电、热性能等特点，被广泛用于建筑、陶瓷、玻璃等工业中。

硅酸盐材料的合成方法主要有溶胶-凝胶法、水热法、高能球磨、共沉淀法等，其中溶胶-凝胶法是目前应用最广泛的一种方法。

溶胶-凝胶法的优点在于反应温度低，制备过程简单，可以得到精密控制的纳米级硅酸盐材料。

硅酸盐材料的应用领域非常广泛。

在光电领域中，硅酸盐材料被广泛用于微光器件、高精度陶瓷等。

其在建筑材料中的应用已经成为北欧乡间别墅、美国洲际酒店、亚洲科技馆等重点工程中广泛应用的一种环保材料。

此外，在化工领域中，硅酸盐材料也被广泛用于焦化等过程。

二、气凝胶材料的合成及应用气凝胶材料是具有高吸附性和低导热系数的一类材料。

由于气凝胶材料的孔径非常小，因此其表面积非常大，使其在吸附污染物、制备催化剂和吸附剂、制备高性能保温材料等方面有着广泛的应用前景。

气凝胶材料的合成方法主要有溶胶-凝胶法、超临界干燥法、溶剂交换法等，其中溶胶-凝胶法是目前应用最广泛的一种方法。

气凝胶材料在环境治理、催化剂、保温材料等领域有着广泛的应用。

在环境治理领域，气凝胶材料可以被制成吸附剂，功效非常显著。

其在制备催化剂和吸附剂中也具有优异的表现。

在保温材料领域中，气凝胶材料也因其优异的保温性质而被广泛应用。

随着一系列技术的不断完善和发展，气凝胶材料的应用前景将得到更大的拓展。

三、碳化硅材料的合成及应用碳化硅材料是一种高强度、高硬度、高导热性能的新型陶瓷材料。

硅基oled原理硅基OLED是一种新型有机发光二极管技术，它将有机物与硅技术相结合，具有高亮度、高对比度、高饱和度、色彩范围广、节能、易于加工等优点，被广泛应用于显示技术领域。

硅基OLED的原理是利用有机材料的电致发光特性，将有机材料作为发光层，将其夹在两个电极之间，通过施加电压，激发有机材料的发光，从而实现显示效果。

硅基OLED与传统的OLED最大的不同在于它的基板材料。

传统的OLED使用的是玻璃材料，硅基OLED使用的是硅材料。

这样做的好处是，硅材料可以提供更好的机械强度和热稳定性，同时还可以降低工艺成本。

硅基OLED的制备过程主要分为两步：在硅基板上制备电子传输层和发光层。

其中，电子传输层主要是负责电子注入和传输，发光层则是发光的关键。

硅基OLED的发光层一般采用有机荧光材料，具有高亮度、高对比度、高饱和度、色彩范围广的特点。

硅基OLED的优点主要包括以下几个方面：一、高亮度。

硅基OLED的亮度是普通显示器的五倍以上，可以实现真正的高亮度。

二、高对比度。

硅基OLED支持高对比度显示，可以呈现更加清晰透彻的图像。

三、色彩范围广。

硅基OLED的色彩范围非常广，能够呈现更加鲜艳、丰富的颜色，使得图像更加生动。

四、节能环保。

硅基OLED不仅能够减少电能的消耗，还可以降低对环境的污染，是一种非常绿色的显示技术。

总之，硅基OLED是一项非常有前景的技术，具有许多优点。

它的快速发展和广泛应用，不仅可以提高人们的生活质量，还能推动整个技术行业的进步和发展。

相信在不久的将来，硅基OLED技术会逐渐成为主流，为人们带来更加优质、高效的显示体验。

硅基光电子材料的设计与合成近年来，随着科技的飞速发展，光电子技术逐渐成为了人们生活中不可或缺的一部分。

在光电子技术中，硅基光电子材料是一种重要的材料，它在光电子器件中发挥着关键作用。

本文将探讨硅基光电子材料的设计与合成。

1. 硅基光电子材料的意义硅基光电子材料是指以硅为基础的半导体材料，具有优异的光电特性。

随着光通信、光电传感和光电存储等光电子技术的快速发展，硅基光电子材料的需求日益增加。

与传统的光电子材料相比，硅基光电子材料具有成本低、制备工艺成熟、光学特性良好等优势，因此在光电子器件中得到广泛应用。

2. 硅基光电子材料设计的关键因素硅基光电子材料的设计需要考虑多个因素，其中包括光学特性、电学特性、材料稳定性等。

首先，光学特性是硅基光电子材料设计中的重要考虑因素之一。

通过调控材料的能带结构和能带隙，可以实现材料对不同波长光的吸收和发射。

此外，材料的电学特性也是硅基光电子材料设计的关键因素。

如调控材料的禁带宽度和载流子迁移率等，可以实现材料在光电子器件中的性能优化。

此外，硅基光电子材料的稳定性也是设计的重要考虑因素，可以通过掺杂和材料的表面处理等方法来提高材料的稳定性。

3. 硅基光电子材料的合成方法硅基光电子材料的合成方法有多种，常见的有溶液法、气相法、分子束外延法等。

其中，溶液法是一种简单易行的合成方法，通过将硅前驱体溶解在有机溶剂中，制备成溶液后进行沉淀和热处理，最终得到硅基光电子材料。

气相法是另一种常用的合成方法，通过在高温条件下使硅前驱体发生热解反应，形成硅基光电子材料。

分子束外延法则是一种基于分子束的薄膜生长技术，通过在高真空条件下将硅前驱体分子束照射到基底上，形成硅基光电子材料薄膜。

4. 硅基光电子材料的应用硅基光电子材料在光电子器件中有着广泛的应用。

其中，硅基光纤是一种重要的应用，它通过将硅基光纤的一端与激光器相连，通过光的传输实现信息传输。

此外，硅基光电子材料还应用于太阳能电池、光电传感器和光集成电路等领域。
