下载文档原格式
纺织品抗uv测试方法
纺织品抗紫外线（UV）测试是非常重要的，因为紫外线对皮肤
和纺织品的损害是很大的。
以下是一些常见的纺织品抗UV测试方法：
1. 光谱分析法，这是一种常见的测试方法，通过使用紫外-可
见分光光度计来测量纺织品在紫外光照射下的吸收率。
这可以帮助
确定纺织品对不同波长紫外光的吸收能力，从而评估其抗UV性能。
2. 紫外线透过率测试，这种测试方法通过测量纺织品在紫外光
照射下的透过率来评估其抗UV性能。
透过率越低，纺织品对紫外线
的阻挡能力就越强。
3. 紫外线照射测试，这种测试方法通过将纺织品暴露在紫外线
照射下一定时间，然后观察其颜色变化和强度损失情况来评估其抗
UV性能。
这种方法可以模拟纺织品在户外阳光下的表现。
4. 紫外线防护因子（UPF）测试，UPF是评估纺织品抗UV性能
的常用指标，可以通过专门的仪器来测试纺织品的UPF值，从而确
定其对紫外线的防护能力。
总的来说，纺织品抗UV测试方法多样，可以从不同角度全面评估纺织品的抗UV性能，以确保产品的质量和安全性。
希望以上信息能够帮助到你。

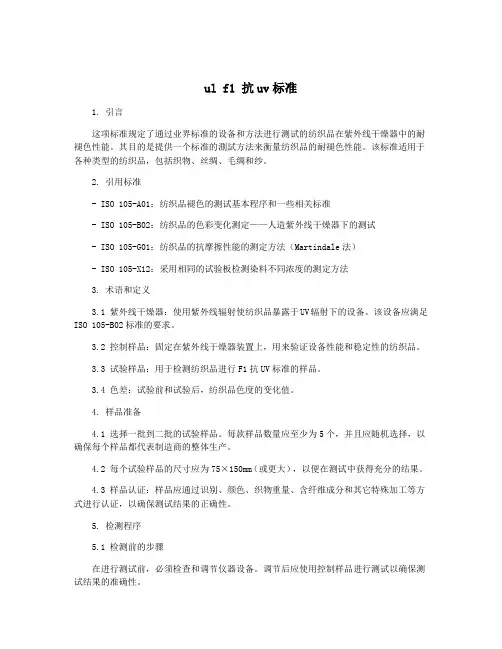

ul f1 抗uv标准1. 引言这项标准规定了通过业界标准的设备和方法进行测试的纺织品在紫外线干燥器中的耐褪色性能。
其目的是提供一个标准的測試方法来衡量纺织品的耐褪色性能。
该标准适用于各种类型的纺织品，包括织物、丝绸、毛绸和纱。
2. 引用标准- ISO 105-A01：纺织品褪色的测试基本程序和一些相关标准- ISO 105-B02：纺织品的色彩变化测定——人造紫外线干燥器下的测试- ISO 105-G01：纺织品的抗摩擦性能的测定方法（Martindale法）- ISO 105-X12：采用相同的试验板检测染料不同浓度的测定方法3. 术语和定义3.1 紫外线干燥器：使用紫外线辐射使纺织品暴露于UV辐射下的设备。
该设备应满足ISO 105-B02标准的要求。
3.2 控制样品：固定在紫外线干燥器装置上，用来验证设备性能和稳定性的纺织品。
3.3 试验样品：用于检测纺织品进行F1抗UV标准的样品。
3.4 色差：试验前和试验后，纺织品色度的变化值。
4. 样品准备4.1 选择一批到二批的试验样品。
每款样品数量应至少为5个，并且应随机选择，以确保每个样品都代表制造商的整体生产。
4.2 每个试验样品的尺寸应为75×150mm（或更大），以便在测试中获得充分的结果。
4.3 样品认证：样品应通过识别、颜色、织物重量、含纤维成分和其它特殊加工等方式进行认证，以确保测试结果的正确性。
5. 检测程序5.1 检测前的步骤在进行测试前，必须检查和调节仪器设备。
调节后应使用控制样品进行测试以确保测试结果的准确性。
5.2 组织样品的准备检测前，按识别号将样品放置在平整且干燥的地面上，并保持平整。
然后使用一块纯净、干燥的白色布将样品适当地覆盖，并用一张透明的聚合物薄膜将其封装。
5.3 暴露样品在人造紫外线辐射下根据ISO 105-B02的标准，将封装的样品放入适当的紫外线干燥器中，使其暴露于UV 辐射下。
PV-A目测或辐射剂量计可用于衡量UV紫外线强度，以确保它符合ISO 105-B02标准的要求。

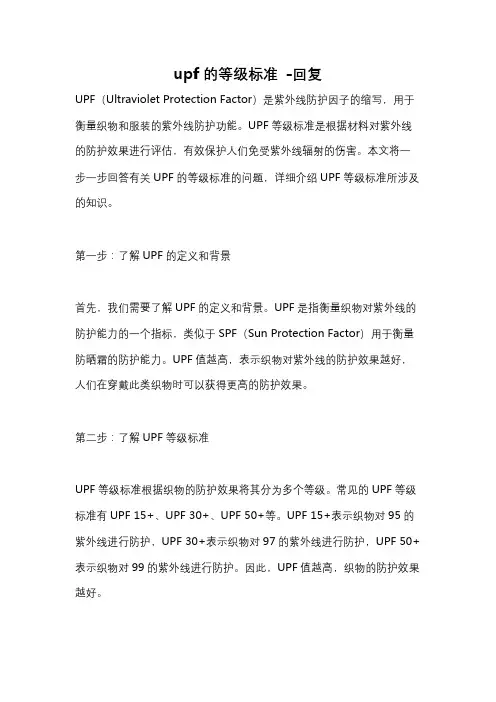

upf的等级标准-回复UPF（Ultraviolet Protection Factor）是紫外线防护因子的缩写，用于衡量织物和服装的紫外线防护功能。
UPF等级标准是根据材料对紫外线的防护效果进行评估，有效保护人们免受紫外线辐射的伤害。
本文将一步一步回答有关UPF的等级标准的问题，详细介绍UPF等级标准所涉及的知识。
第一步：了解UPF的定义和背景首先，我们需要了解UPF的定义和背景。
UPF是指衡量织物对紫外线的防护能力的一个指标，类似于SPF（Sun Protection Factor）用于衡量防晒霜的防护能力。
UPF值越高，表示织物对紫外线的防护效果越好，人们在穿戴此类织物时可以获得更高的防护效果。
第二步：了解UPF等级标准UPF等级标准根据织物的防护效果将其分为多个等级。
常见的UPF等级标准有UPF 15+、UPF 30+、UPF 50+等。
UPF 15+表示织物对95的紫外线进行防护，UPF 30+表示织物对97的紫外线进行防护，UPF 50+表示织物对99的紫外线进行防护。
因此，UPF值越高，织物的防护效果越好。
第三步：了解如何测试UPF值了解UPF等级标准后，我们应该了解如何测试织物的UPF值。
UPF值是通过进行实验测试来获取的。
通常，实验会使用一种叫做"UPF扫描仪"的设备对织物进行测试。
UPF扫描仪会模拟日常穿着织物的环境条件，测量其对紫外线的防护能力。
经过测试，织物的UPF值将被确定并标记在产品上，以供消费者选择。
第四步：了解如何选择合适的UPF等级选择合适的UPF等级是保护皮肤免受紫外线伤害的关键。
通常，选择UPF 30+或更高等级的织物可以有效保护皮肤免受紫外线辐射的损伤。
尤其是在阳光炙烤的夏季或户外长时间活动时，选择高UPF等级的织物可以更好地保护皮肤。
第五步：了解其他衡量紫外线防护的因素虽然UPF等级标准可以帮助人们选择具有良好防护效果的织物，但仅依靠织物本身并不能完全防止紫外线伤害。
纺织品抗紫外线性能检测标准比较何秀玲0 前言紫外线按辐射波长不同，可分为UV A（315-400nm），UVB（280-315nm）和UVC(280nm 以下)三个波段。
UV A也称晒黑段此波段的紫外线很少被臭氧层吸收，大部分可达到地面，并穿透人体真皮，伤害皮肤的骨胶蛋白和弹性蛋白，久之使皮肤老化，失去弹性，出现皱纹，黑色素沉积。
UVB一般称晒红段，可被臭氧层吸收，只有极少量到达地面，但UVB对皮肤的伤害远大于UV A，其穿透力可达表皮层，引起皮肤发红，产生黑色素，晒斑，甚至造成灼伤。
过量UVB照射还会诱发皮肤病，引起白内障，降低人体免疫功能。
UVC几乎被臭氧层吸收，基本达不到地面，对人体的影响可不考虑。
近年来，大量排放的氯氟烃化合物使臭氧层和地球环境遭到严重破坏，到达地面的紫外线辐射量逐年增多。
据新西兰国家气象局统计，过去十年，到达地面的紫外线增加了12%。
阴天到达地面的紫外线辐射量约为40-60KJ/㎡,晴天约为80-100 KJ/㎡，炎夏烈日约为100-200 KJ/㎡，而人体皮肤每天接受紫外线的安全辐射量应在20 KJ/㎡以内。
服装是人们防紫外线辐射的重要屏障，普通服装的遮挡率一般在50%，达不到对人体安全防护的要求，所以要开发专门的抗紫外线纺织产品，随之而来的是对其检测，已成为行业关注的问题。
澳大利亚、美国、欧盟和我国等均提出了纺织品抗紫外线性能检测方法。
本文阐述纺织品抗紫外线性能的几种常用检测标准，并作进一步比较。
⒈澳大利亚/新西兰检测标准澳大利亚和新西兰是紫外线照射强度高的国家，其皮肤癌患者每10年增加一倍。
1996年两国首先提出了AS/NZS4399：1996 sun protective clothing-evaluation and classification《日光防护服评定和分级标准》，用于测定贴身防护纺织品、服装和其它防护用品（如帽子）的紫外线透射率，对抗紫外线辐射标签也提出了要求。
织物的抗紫外线性能测试与评估在如今的生活中，紫外线对我们的影响日益显著。
长时间暴露在紫外线下，不仅会导致皮肤晒伤、晒黑，甚至还可能增加患皮肤癌的风险。
因此，具有良好抗紫外线性能的织物越来越受到人们的关注和青睐。
织物的抗紫外线性能如何进行测试与评估，成为了一个至关重要的课题。
一、抗紫外线的原理要了解织物抗紫外线性能的测试与评估方法，首先得明白织物是如何抵御紫外线的。
紫外线根据波长的不同，可分为 UVA（波长 320 400 纳米）、UVB（波长 280 320 纳米）和 UVC（波长 200 280 纳米）。
其中，UVC 通常被大气层吸收，对我们影响较小，而 UVA 和UVB 则是造成皮肤伤害的主要“元凶”。
织物能够阻挡紫外线主要通过以下几种方式：1、吸收作用：织物中的某些化学物质可以吸收紫外线，将其能量转化为热能或其他形式的能量，从而减少紫外线的透过。
2、反射作用：织物的表面结构和纤维特性可以使部分紫外线发生反射，无法穿透织物。
3、散射作用：紫外线在织物内部的纤维间发生散射，改变其传播方向，降低其透过率。
不同的织物，由于其纤维成分、组织结构、颜色和后整理工艺等因素的不同，抗紫外线的能力也会有所差异。
二、测试方法目前，常用的织物抗紫外线性能测试方法主要有以下几种：1、分光光度计法这是一种较为常见和准确的测试方法。
通过分光光度计测量织物对不同波长紫外线的透过率。
测试时，将织物样品放置在测试光路中，测量紫外线在经过织物前后的强度变化，从而计算出紫外线透过率和防护因子（UPF 值）。
2、紫外线强度计法使用紫外线强度计直接测量透过织物的紫外线强度。
这种方法相对简单，但精度可能不如分光光度计法。
3、人体法在实际的环境中，让志愿者穿着织物样品，然后通过测量皮肤接受的紫外线剂量来评估织物的抗紫外线性能。
不过，这种方法受到许多因素的影响，如志愿者的肤色、活动状态、环境条件等，且可能存在一定的伦理问题，因此应用相对较少。
纺织品防紫外线性能的评定标准(1)随着紫外线对人类健康的影响越来越明显，纺织品防紫外线性能也越来越受到关注。
本文将介绍纺织品防紫外线性能的评定标准。
1. 紫外线的分类及其危害紫外线是太阳光的一种，按波长可分为UV-A、UV-B、UV-C三种。
其中，UV-C被臭氧层吸收，UV-B的波长长于UV-C但较短，能够直接照射人体皮肤，是引起皮肤癌和促进皮肤老化的主要因素。
UV-A的波长较长，穿透能力较强，对人体皮肤的损害较大，能够加速皮肤老化。
(1) UPF值UPF（Ultraviolet Protection Factor）是评价纺织品防紫外线性能的一个重要指标。
它表示纺织品在紫外线的作用下，对人体皮肤的保护能力。
UPF值越高，表示纺织品的防护能力越强。
整数UPF值由1到50+，数字越高，代表防晒效果越好。
UPF等级划分如下：* UPF 15-24：一般防护（Good UV Protection）* UPF 25-39：良好防护（Very Good UV Protection）* UPF 40-50+：优异防护（Excellent UV Protection）SPF（Sun Protection Factor）是评价防晒霜或防晒化妆品防紫外线性能的一个指标。
但是它不能直接用于评价纺织品的防晒效果。
(3) 漂白测试漂白测试是评价纺织品防紫外线性能的一种实验方法。
它通过将试样放置在紫外线照射下，观察试样漂白程度来判断纺织品的防晒性能。
漂白测试能够模拟真实的使用条件，可以较为客观地评价纺织品的防晒效果。
(4) 紫外线透射率测试(1) 美国标准美国AATCC组织制定了AATCC 183-2014标准，对纺织品防紫外线性能进行了规定。
该标准要求在紫外线照射下，试验样品的UPF值应达到15以上，才能被认定为防晒产品。
(2) 澳大利亚标准中国立法机关于2011年颁布了《纺织品紫外线防护要求和测试方法》，该标准将UPF 分为4级，分别是：UPF15-24、UPF25-39、UPF40-50、UPF50+。
防紫外线(UV)测试一、原理关于紫外线:比可视光线短，波长1～400nm程度，肉眼看不到的光线。
ＵＶ-Ａ：由于大气层的较少吸收，大部分的UV-A可到达地球。
ＵＶ-Ｂ：由于大气层的吸收，只有少量的UV-B可到达地球。
影响是UV-A的1000倍。
ＵＶ-Ｃ：由于大气层的吸收，无UV-C可达地球。
二、抗紫外线加工的效果:即可以在纤维内部加入吸收或反射紫外线的物质，也可以在后加工过程中使用加工剂进行处理，以此来提高紫外线的防护效果的加工方法。
①加入反射紫外线的金属微粒子②使用紫外线吸收剂进行后加工。
三、试验步骤1、试验前取样,在面料的不同位置剪取试样,试样大小以遮盖测试孔即可。
2、然后对仪器(測定装置：Labsphere UV-2000)进行校正，当A-F均显示为pass时，仪器校正完成，如若其中有一个显示为failed，则校正失败，需从A开始重新校正。
3、校正完成后，开始选择试验方法，常用的有アパ対協法，即Japana Garment Association Standard;澳大利亚/新西兰标准AS/NZS 4399规定的方法,即UPF; GB方法，即国家标准GB/T 18830规定的方法。
4、选择正确的试验方法,确定面料的测试面(一般光线照射的一面为测试面),根据面料的厚度做一个空白试验作为对比。
然后依次开始试验。
5、对试验取四个测试值进行计算,结果取四个数值的平均值,结果保留一位小数。
四、试验评价1、ＵＶ遮蔽率アパ対協法→试料采用分光光度计,用280nm～400nm紫外线照射试样，用遮蔽率表示试样的抗紫外性能。
遮蔽率(%)= 100－透过率评价方法:加工品的透过率低于未加工品的50%及以下，且遮蔽率为90%及以上的加工品・・・A级80%及以上的加工品・・・B级50%及以上的加工品・・・C级2、澳大利亚/新西兰标准AS/NZS 4399→试料采用分光光度计,用290nm～400nm紫外线照射试样，用透过率和UPF来表示试样的抗紫外性能。

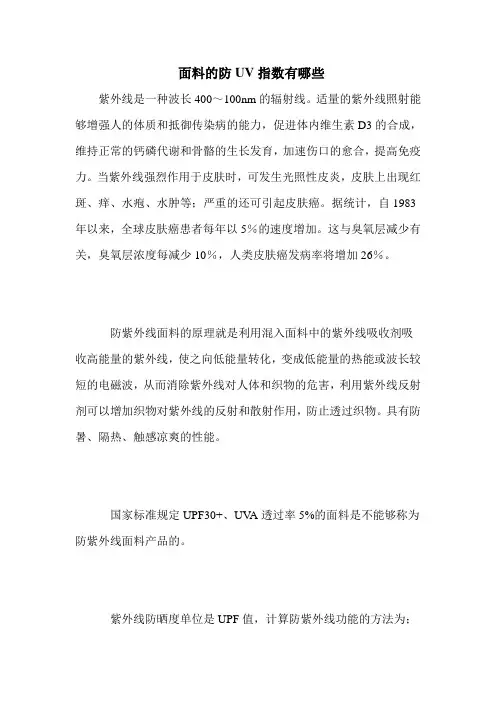

面料的防UV指数有哪些
紫外线是一种波长400～100nm的辐射线。
适量的紫外线照射能够增强人的体质和抵御传染病的能力，促进体内维生素D3的合成，维持正常的钙磷代谢和骨骼的生长发育，加速伤口的愈合，提高免疫力。
当紫外线强烈作用于皮肤时，可发生光照性皮炎，皮肤上出现红斑、痒、水疱、水肿等；严重的还可引起皮肤癌。
据统计，自1983年以来，全球皮肤癌患者每年以5％的速度增加。
这与臭氧层减少有关，臭氧层浓度每减少10％，人类皮肤癌发病率将增加26％。
防紫外线面料的原理就是利用混入面料中的紫外线吸收剂吸收高能量的紫外线，使之向低能量转化，变成低能量的热能或波长较短的电磁波，从而消除紫外线对人体和织物的危害，利用紫外线反射剂可以增加织物对紫外线的反射和散射作用，防止透过织物。
具有防暑、隔热、触感凉爽的性能。
国家标准规定UPF30+、UV A透过率5%的面料是不能够称为防紫外线面料产品的。
紫外线防晒度单位是UPF值，计算防紫外线功能的方法为；。
测量织物的UV 防护指数背景晒斑，皮肤癌，皮肤过早老化和免疫系统的下降都可以归结到皮肤暴露到紫外线中造成的，紫外光谱位于200mm 和400mm 之间，一般被分成三个区域：UV-A：320-400nm UV-B：280-320nm UV-C：200-280nmUV-C，最高能量区域，在大气层中完全被臭氧吸收，太阳光的UV 线到达地球的表面，6%是UV-B 区域94%是UV-A。
紫外线潜在的危险会随着波长的下降，皮肤伤害指数上升，UV 光在280nm 比340nm 光的伤害大于1000倍，因此，防晒剂的抗UV-B 的能力对于预防阳光暴晒的伤害就更重了，UV 线对皮肤的伤害作用的国际标准定量法，图1所示简介阳光防护织物的设计就是为了吸收或反射太阳的紫外线，这是保护皮肤免受伤害的一种方法，对于纤维特性的特定系统的紫外防护指数（UPF ）值，可以被认为是白种人皮肤在一倍指数的防护下与没有任何防护暴露在阳光下相比较的值，例如，如果一个人暴露在阳光下五分钟之后就会看见有明显的晒黑，用含有50倍UPF 防护指数的纤维织物，时间为5分钟一个时期，相当于一倍防护指数250分钟，或者大约4小时，纤维的UPF 评价的科学方法已经被研究出来，澳大利亚/新西兰（AS/NZ ）标准4399：1996中有详细的说明；其他的国家和地区在原有的工作基础上生产他们自己的标准模式，例如：ASTM D6544的AATCC183：2004和美国的ASTM D6603和在欧洲的EN13758-1 ，澳大利亚射线防护和原子能安全机制（ARPANSA ）提供了一个很好的网站，上面有很多关于UV 防护和监测的详细资料。
在下一页灰色的框中有各种标准的概要，可以从网站上复制。
标准要求扩散传播率的测量数据可以利用带有积分球附件的UV-可见分光光度计中可获得，AATCC 183:2004标准中详细说明了积分球损失率不多于3%，在使用的考虑上，这种要求排除了市场上大多数较小的（<150mm ）积分球的应用，Thermo Scienti fic DRA-EV-600 是75mm 的积分球，然而，这时传送测量的配置，有一个损失率为2.86%，因此与这个标准是一致的，这种方法要求在纤维样品和积分球之间放置一个Schott UG11的荧光过滤器。
增白剂，在UV 和荧光中有吸收的某些纤维染料的化学物质，通过传播就会出现潜在的错误UPF 测量，荧光过滤器中的包含的物质克服了这个问题。
此说明记录了使用DRA-EV-600带有荧光过滤器的积分球附件的ThermoScienti fic Evolution ™600 UV-可见分光光度计和VL MaterialCalc 软件对UPF 的测量，特殊防护范围的衣物在不同的额定UPF 值标准中要求有标注，好于单一状态测量的数值，例如，AS/NZS 4399:1996，要求被测量的值完全的接近没有防护时的五倍。
在限定的范围内，15倍以下的等级就不会被公认，任何50倍以上的测量值应该标记为50+，ASTM D6603要求数字化的UPF 值，衣物的种类被作为提供非常好的UV 防护品的标准，这些都是在15-24，25-39和分别大于40的UPF 值基础上。
由于UV 光的传送率下降2%，随着传送率的减少UPF 会增加，由于这个原因，标准都不允许标记高于50倍。
这些标准要求衣物是由不同织物或者相同织物的不同颜色制作而成，对每个区域分别进行测试，然后衣物必须根据防护的最低水平标记。
实验方法每一个织物样品在适当的压力下在积分球的发射端被安装好，织物样品利用VLMaterialCalc 软件在280- 400 nm 范围内收集，然后自动确定UPF 值，平均UVA 传送和平均UVB 传送。
根据AS/NZS 4399:1996, EN 13758-1:2001和VL MaterialCalc 软件能够给使用者提供重要的数据和在传送光谱中通过VISION 软件组的其他程序获得数据，从而完成计算。
结果对几种纤维织物或者完整衣物的一部分，进行UPF 测试，然后在出售的时候，附上UPF 的标签，其他的就不用附有UPF ，图2所示：软件输出的一个例子，表1所示为结果的概述，样品1-4所示，是从户外的娱乐场所购买的Sun RunnerCap™中获得纤维数据， AS/NZ 标准中详细说明了两种测量都利用织物和两个在90°条件下对它的织物形成而记录下来的，数据显示物品的重复性和衣物制造商标签的确认。
样品5和6是一个两种颜色的泳衣，样品7是一个太阳帽，泳衣的两种织物的防护值中有一个很重要的不同，所有出售的这三种物品在作为儿童的太阳防护产品时，是依照它们的标识而生产的。
样8和9是成人衬衫背部的两个不同区域，作为防护阳光产品出售的衬衫，在销售的时候衬衫会被标注30倍的UPF 值，衬衫已经穿旧了或多次的清洗之后，测量UPF 的平均值是24，预料的原因是在阳光下穿这个衬衫就会导致织物的UPF 性能值的下降。
通过AS/NZS4399：1996，AATCC183：2004和英国13758标准，纤维样品穿过UV 光谱量定义测定UPF 值，在不同波长下对额外的晒斑因数传送百分比的测量来计算的， AS/NZS4399：1996方法特别的方便，对纤维不用任何的预处理，干燥纤维也可以单独测量。
USA的衣物标准 2001年，美国美国就有了防护阳光衣料的标准，在USA，这种测试时根据美国纺织化学颜色协会（http:/ ）的标准AATCC133来完成的，在澳大利亚，织物是在新的条件下测试的，美国在第一次洗涤织物的时候，有一个额外的准备阶段，暴露在模拟的日光和含氯的水中，这个是根据美国试验与材料学会（htt :// ）ASTM D6544做的，在USA的ASTM D6603中有详细的说明/p 英国和欧洲的衣物标准 最新发布的欧洲标准保留了当前的EN 13758-1取代了BS 7914 BS7949（儿童衣物的UV防护要求），但是最终被又EN 13758-2取代 在衣物标准中的相似处和不同处 在EN 13758-1,AATCC-183 和 AS/NZS 4399.中结果的计算和表达是相似的，这三个标准报告的结果都可作为UPF的等级，当发现样品的UPF等级多余50倍，EN 13758-1报告> 50，然而ASTM D6603 和AS/NZS4399就会报告50+。
EN 13758-1 (and BS 7914)规定织物样品的要求是有条件的，在测试之前有一个特定的温度和湿度，AS/NZS 4399没有规定任何条件，ASTM D6603规定了纤维样品在洗烫方面的条件，在UV暴晒和含氯的池水中等同于正常使用的两年时间 EN 13758-1 和 AATCC 183在美国新墨西哥州中部大城市使用日光光谱测量，然而AS/NZS 4399在墨尔本使用日光光谱测量，值得注意的是，UPF在任一光谱中的计算结果没有不同 EN 13758-1 和 AATCC 183是织物潮湿或者被拉长之后制造而成时，提供的测量报告。
AS/NZS 4399通常会指定只在干燥或者疏松状态下测试， AS/NZS 4399 特定的测试和标注必须有一定条件，然而，EN 13758-1只和测试有关，ASTM D6603会给出USA 标记要求。
结论确定织物的UV 防护指数数据可以利用带有DRA-EV-600 积分球附件的Evolution 600凤光光度计，VL MaterialCalc 软件获得，利用两个标准（AS/NZS 4399:1996, EN 13758-1）完成UPF 值和在UV-A 和UV-B 区域中传播率百分比的计算。
织物样品测试证实生产商对新衣物和衣物的预期作用的规范化，织物密度可以减少UPF 的效力，在实验室中不被认可的织物测试范围，对于生产商在阳光防护的市场上，适当的促进现有的衣物的发展，在多层状态下可观测增加的UPF 值，它可以显示出利用现有的纤维如何使衣物结构得到最优化，从而提供最大的防护，例如，一件衬衫的肩部有多层的布料在阳光暴晒下就可以提供最佳的保护。
订购须知 种类 零件号码Evolution 600 PC-控制分光光度计 10600501 DRA-EV-600分散反射附件 222-219000 VL MaterialCalc 软件 869-124500 织物UPF 值分析系统推荐 图2： VL_MaterialsCalc 软件输出的例子样10，11和12是从一组少年的制服，那些织物的UPF ，在销售的时候都不是额定的值，结果却表明，不管是否达到这个目的，所有的织物都提供相同的UPF 保护，样品10使用不合格的尼龙物质做制服的裤子，例如：以正确测试条件下，制造商也不会以任何的方法改变织物，也可以在市场上出售能够提供50倍的UPF 值的阳光保护，样11和12是聚酯/棉花混和成制服的衬衫，这表明织物的作用和织物的厚度是主要的因素，相应薄的织物和疏松织物的衬衫会使很多光通过单层衣物，导致有很低的UPF 值，可是，如果两层同样的织物，就会适当的覆盖缝隙，给出相应高的UPF 值。
等级 UPF UPF 平均UV A 平均UVB样品号 织物 列表 （AS/NZS 4399）（EN 13758-1）传输率（%）传输率（%） 尼龙1a1 30+ 35.4 35.0 6.86 2.562 尼龙1b 30+ 35.6 35.2 6.89 2.53 3 尼龙2a 30+ 39.0 38.5 6.45 2.314 尼龙2b 30+ 39.5 39.0 6.37 2.28 5 泳衣（白纤维） 50+ 221.1 213.6 1.19 0.35 6 泳衣（麻纤维）50+ 78.7 75.6 3.97 0.91 7 儿童太阳帽50+ 111.7 107.8 2.71 0.69 8 6年的遮阳衫130+ 24.9 24.6 9.57 3.50 9 6年的遮阳衫230+ 22.8 22.5 9.80 3.85 10 制服裤子（尼龙） unrated 156.3 155.7 0.81 0.6311 制服衬衫（多聚物/棉）unrated 26.6 26.3 6.27 3.21 12 制服衬衫多层 unrated > 700 > 700 0.50 0.09。
