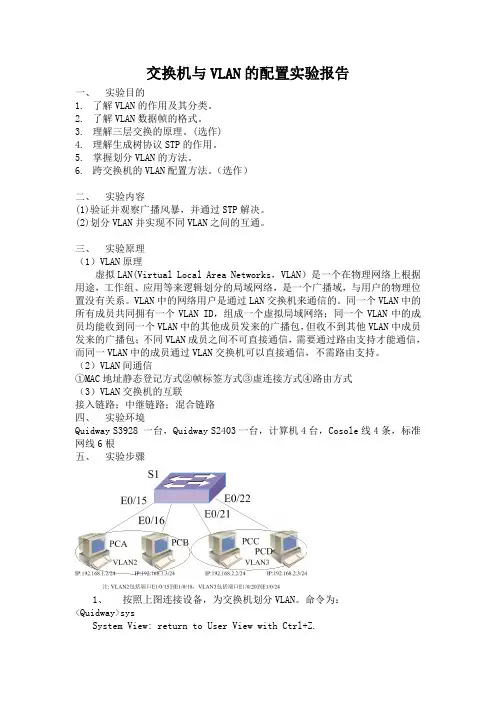

交换机与VLAN的配置实验报告

交换机与VLAN的配置实验报告一、实验目的1.了解VLAN的作用及其分类。

2.了解VLAN数据帧的格式。

3.理解三层交换的原理。

(选作)4.理解生成树协议STP的作用。

5.掌握划分VLAN的方法。

6.跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：<Quidway>sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

交换机vlan实验报告交换机VLAN实验报告一、实验目的本次实验的目的是通过搭建交换机VLAN网络，掌握VLAN的基本概念、配置方法和应用场景，加深对局域网划分和网络隔离的理解。

二、实验环境本次实验使用了一台Cisco Catalyst 2960交换机和三台PC机作为实验设备。

交换机的端口数量为24个，支持VLAN配置和管理。

三、实验步骤1. 连接实验设备：将三台PC机分别通过网线连接到交换机的不同端口上，确保连接正常。

2. 配置交换机端口：通过命令行界面进入交换机的配置模式，为每个端口指定所属的VLAN。

例如，将1号端口指定为VLAN 10，2号端口指定为VLAN 20，以此类推。

3. 配置VLAN：在交换机中创建所需的VLAN，并将相应的端口加入到对应的VLAN中。

例如，创建VLAN 10和VLAN 20，并将1号端口加入VLAN 10，2号端口加入VLAN 20。

4. 配置VLAN间的通信：为了实现不同VLAN之间的通信，需要在交换机上配置虚拟局域网间路由（VLAN Inter-VLAN Routing）。

通过创建子接口并为其分配IP地址，实现不同VLAN之间的互通。

5. 测试连通性：使用ping命令在不同PC机之间进行连通性测试，确保不同VLAN之间可以相互通信。

四、实验结果经过以上步骤的配置和测试，我们成功搭建了一个具有两个VLAN的交换机网络。

通过ping命令测试，不同VLAN的PC机可以互相通信，实现了网络隔离和安全性的提升。

五、实验总结通过本次实验，我们深入了解了VLAN的概念和配置方法。

VLAN可以将一个物理网络划分成多个逻辑上独立的虚拟网络，实现不同用户、不同部门之间的网络隔离和资源共享。

在企业网络中，VLAN的应用非常广泛，可以提高网络的性能、安全性和管理效率。

然而，在实际应用中，我们还需注意以下几点：1. VLAN的划分应根据实际需求和网络拓扑进行合理规划，避免过度划分或划分不当导致网络管理复杂化。

单交换机vlan实验报告单交换机VLAN实验报告一、实验目的本次实验旨在通过搭建单交换机VLAN网络，探究VLAN在网络中的应用和作用，并通过实际操作验证其效果和可行性。

二、实验背景VLAN（Virtual Local Area Network）是一种虚拟局域网技术，通过将物理上分散的设备逻辑上划分为不同的虚拟网络，实现网络资源的灵活管理和隔离。

VLAN技术可以提高网络的性能、安全性和可管理性，广泛应用于企业网络中。

三、实验环境本次实验使用一台交换机和多台主机构建VLAN网络。

交换机支持802.1Q协议，可以实现VLAN的划分和管理。

主机使用不同的IP地址和子网掩码，属于不同的VLAN。

四、实验步骤1. 连接设备：将交换机与主机通过网线连接，确保物理链路正常。

2. 配置交换机：进入交换机管理界面，创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

配置端口，将不同的端口划分到不同的VLAN中。

3. 配置主机：为每台主机配置IP地址和子网掩码，确保主机属于不同的VLAN。

设置主机的默认网关为交换机的IP地址。

4. 测试连通性：通过ping命令测试不同VLAN中的主机之间的连通性。

如果ping通，则表示VLAN配置成功。

五、实验结果经过以上步骤的操作，我们成功搭建了一个单交换机VLAN网络，并进行了连通性测试。

实验结果表明，不同VLAN中的主机无法直接通信，实现了网络资源的隔离和安全性。

六、实验分析VLAN技术通过逻辑上的划分，将一个物理网络划分为多个虚拟网络，实现了网络资源的隔离和管理。

它能够提高网络的性能和可管理性，降低网络的复杂度和维护成本。

在企业网络中，可以将不同部门的设备划分到不同的VLAN中，实现资源的隔离和安全性。

七、实验总结通过本次实验，我们深入了解了VLAN技术在网络中的应用和作用。

VLAN可以有效提高网络的性能和安全性，同时简化了网络的管理和维护。

在实际应用中，我们需要根据实际需求和网络规模，合理划分VLAN，确保网络的稳定和可靠性。

试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。

2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。

3.理解、掌握互换机基本命令旳操作。

4.纯熟掌握单互换机旳VLAN配置。

5.掌握多互换机旳VLAN配置。

一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。

带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置互换机时必须运用Console端口进行配置。

带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。

互换机管理重要通过命令行完毕。

互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。

多种模式提供一组命令，实现特定旳一组功能。

第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。

第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。

第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。

第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。

如，端口模式：对互换机旳端口进行参数配置。

VLAN描述：对互换机旳VLAN进行参数配置。

设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。

End命令是指顾客从特权模式如下级别直接返回到特权模式。

注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。
