EIGRP实验报告--李坤

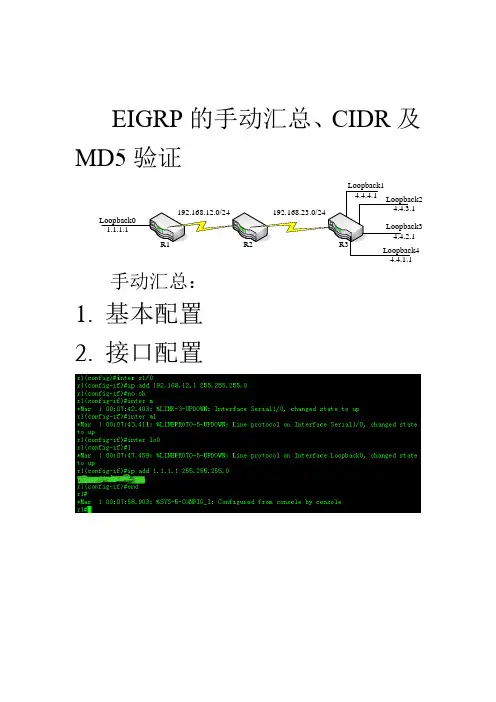

EIGRP的手动汇总、CIDR及MD5验证
手动汇总：
1.基本配置
2.接口配置
3.测试直连
4.运行EIGRP
5.查看路由表
6.为减少路由条目，在R3上运
行手动汇总
7.再查看路由条目
8．Ping测试
8. 实验完成！
EIGRP 支持CIDR
在上面实验基础上，修改环回口IP 1.
修改
IP
2. 删除手动汇总，并重新宣告IP
3.查看路由表
4.在R3上配置CIDR
5.再查看路由表
6.ping测试
7.实验完！
结论：在EIGRP的环境下，能够支持CIDR的汇总。

MD5验证
要求一：R1验证，R2不验证1.接口
1.ping测试
2.运行EIGRP
3.查看路表
4.进行验证
（当一边声明验证，一边不声明验证时，它们之间的邻居关系down）
要求二：R1验证
KEY 1
Key-string cisco
R2验证
KEY 2
Key-string cisco
1.在上面实验的基础上，配置
R2
2.debug查看
（验证失败！）
结论：在EIGRP的环境下，验证双方的key-id好必须一样。

要求三：R1
key chain 10
key 100
key-string cisco
R2
key chain 20
key 100
key-string cisco 1.R1验证
（这时链路down）2.R2验证
3.再查看路由表
（双方验证成功！）
结论：在EIGRP验证中，验证与key-chain的ID号无关。

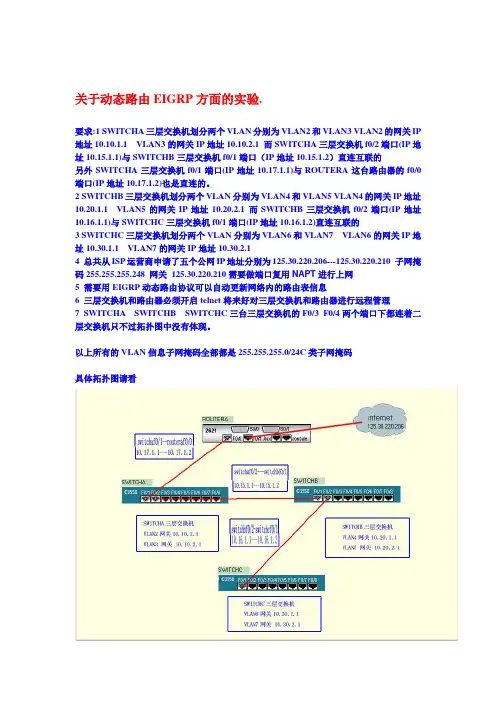

关于动态路由EIGRP方面的实验.要求:1 SWITCHA三层交换机划分两个VLAN分别为VLAN2和VLAN3 VLAN2的网关IP 地址10.10.1.1 VLAN3的网关IP地址10.10.2.1 而SWITCHA三层交换机f0/2端口(IP地址10.15.1.1)与SWITCHB三层交换机f0/1端口（IP地址10.15.1.2）直连互联的另外SWITCHA三层交换机f0/1端口(IP地址10.17.1.1)与ROUTERA这台路由器的f0/0端口(IP地址10.17.1.2)也是直连的。

2 SWITCHB三层交换机划分两个VLAN分别为VLAN4和VLAN5 VLAN4的网关IP地址10.20.1.1 VLAN5的网关IP地址10.20.2.1 而SWITCHB三层交换机f0/2端口(IP地址10.16.1.1)与SWITCHC三层交换机f0/1端口(IP地址10.16.1.2)直连互联的3 SWITCHC三层交换机划分两个VLAN分别为VLAN6和VLAN7 VLAN6的网关IP地址10.30.1.1 VLAN7的网关IP地址10.30.2.14 总共从ISP运营商申请了五个公网IP地址分别为125.30.220.206---125.30.220.210 子网掩码255.255.255.248 网关125.30.220.210需要做端口复用NAPT进行上网5 需要用EIGRP动态路由协议可以自动更新网络内的路由表信息6 三层交换机和路由器必须开启telnet将来好对三层交换机和路由器进行远程管理7 SWITCHA SWITCHB SWITCHC三台三层交换机的F0/3 F0/4两个端口下都连着二层交换机只不过拓扑图中没有体现。

以上所有的VLAN信息子网掩码全部都是255.255.255.0/24C类子网掩码具体拓扑图请看以下为具体的实验命令：首先需要在SWITCHA这台三层交换机下做如下操作SWITCHA>enableSWITCHA#vlan databaseSWITCHA(vlan)#vlan 2SWITCHA(vlan)#vlan 3SWITCHA(vlan)#exitSWITCHA#conf tSWITCHA(config)#interface vlan 2SWITCHA(config-if)#ip address 10.10.1.1 255.255.255.0SWITCHA(config-if)#interface vlan 3SWITCHA(config-if)#ip address 10.10.2.1 255.255.255.0SWITCHA(config-if)#exitSWITCHA(config)#ip routingSWITCHA(config)#endSWITCHA(config)#interface f0/3SWITCHA(config-if)#no shutdownSWITCHA(config-if)#switchport mode trunkSWITCHA(config-if)#switchport trunk encapsulation dot1qSWITCHA(config-if)#switchport trunk allowed vlan allSWITCHA(config)#interface f0/4SWITCHA(config-if)#no shutdownSWITCHA(config-if)#switchport mode trunkSWITCHA(config-if)#switchport trunk encapsulation dot1qSWITCHA(config-if)#switchport trunk allowed vlan allSWITCHA(config)#interface f0/2SWITCHA(config-if)#no switchport（先起为三层接口才能配置ip，trunk不行）SWITCHA(config-if)#ip address 10.15.1.1 255.255.255.0SWITCHA(config-if)#no shutdownSWITCHA(config-if)#exitSWITCHA(config)#router eigrp 1SWITCHA(config-router)#network 10.0.0.0 0.0.0.255（一条命令匹配所有接口启用路由）SWITCHA(config-router)#no auto-summarySWITCHA(config-router)#exitSWITCHA(config)#exitSWITCHA#vlan databaseSWITCHA(vlan)#vtp serverSWITCHA(vlan)#vtp domain ntSWITCHA(vlan)#vtp password 123SWITCHA(vlan)#exitSWITCHA#conf tSWITCHA (config)#line vty 0 4SWITCHA (config-line)#password 123SWITCHA (config-line)#loginSWITCHA (config-line)#exitSWITCHA#copy running-config startup-config接着需要在SWITCHB这台三层交换机下做如下操作SWITCHB>enableSWITCHB#vlan databaseSWITCHB(vlan)#vlan 4SWITCHB(vlan)#vlan 5SWITCHB(vlan)#exitSWITCHB#conf tSWITCHB(config)#interface vlan 4SWITCHB(config-if)#ip address 10.20.1.1 255.255.255.0 SWITCHB(config-if)#interface vlan 5SWITCHB(config-if)#ip address 10.20.2.1 255.255.255.0 SWITCHB(config-if)#exitSWITCHB(config)#ip routingSWITCHB(config)#endSWITCHB(config)#interface f0/3SWITCHB(config-if)#no shutdownSWITCHB(config-if)#switchport mode trunkSWITCHB(config-if)#switchport trunk encapsulation dot1q SWITCHB(config-if)#switchport trunk allowed vlan all SWITCHB(config)#interface f0/4SWITCHB(config-if)#no shutdownSWITCHB(config-if)#switchport mode trunkSWITCHB(config-if)#switchport trunk encapsulation dot1q SWITCHB(config-if)#switchport trunk allowed vlan all SWITCHB(config)#interface f0/1SWITCHB(config-if)#no switchportSWITCHB(config-if)#ip address 10.15.1.2 255.255.255.0 SWITCHB(config-if)#no shutdownSWITCHB(config)#interface f0/2SWITCHB(config-if)#no switchportSWITCHB(config-if)#ip address 10.16.1.1 255.255.255.0 SWITCHB(config-if)#no shutdownSWITCHB(config-if)exitSWITCHB(config)#router eigrp 1SWITCHB(config-router)#network 10.0.0.0 0.0.0.255 SWITCHB(config-router)#no auto-summarySWITCHB(config-router)#exitSWITCHB(config)#exitSWITCHB#vlan databaseSWITCHB(vlan)#vtp serverSWITCHB(vlan)#vtp domain ntSWITCHB(vlan)#vtp password 123SWITCHB(vlan)#exitSWITCHB#conf tSWITCHB (config)#line vty 0 4SWITCHB (config-line)#password 123SWITCHB (config-line)#loginSWITCHB (config-line)#exitSWITCHB#copy running-config startup-config接着需要在SWITCHC这台三层交换机下做如下操作SWITCHC>enableSWITCHC#vlan databaseSWITCHC(vlan)#vlan 6SWITCHC(vlan)#vlan 7SWITCHC(vlan)#exitSWITCHC#conf tSWITCHC(config)#interface vlan 6SWITCHC(config-if)#ip address 10.30.1.1 255.255.255.0 SWITCHC(config-if)#interface vlan 7SWITCHC(config-if)#ip address 10.30.2.1 255.255.255.0 SWITCHC(config-if)#exitSWITCHC(config)#ip routingSWITCHC(config)#endSWITCHC(config)#interface f0/3SWITCHC(config-if)#no shutdownSWITCHC(config-if)#switchport mode trunkSWITCHC(config-if)#switchport trunk encapsulation dot1q SWITCHC(config-if)#switchport trunk allowed vlan all SWITCHC(config)#interface f0/4SWITCHC(config-if)#no shutdownSWITCHC(config-if)#switchport mode trunkSWITCHC(config-if)#switchport trunk encapsulation dot1q SWITCHC(config-if)#switchport trunk allowed vlan all SWITCHC(config)#interface f0/1SWITCHC(config-if)#no switchportSWITCHC(config-if)#ip address 10.16.1.2 255.255.255.0 SWITCHC(config-if)#no shutdownSWITCHB(config-if)exitSWITCHC(config)#router eigrp 1SWITCHC(config-router)#network 10.0.0.0 0.0.0.255SWITCHC(config-router)#no auto-summarySWITCHC(config-router)#exitSWITCHC(config)#exitSWITCHC#vlan databaseSWITCHC(vlan)#vtp serverSWITCHC(vlan)#vtp domain ntSWITCHC(vlan)#vtp password 123SWITCHC(vlan)#exitSWITCHC#conf tSWITCHC(config)#line vty 0 4SWITCH C(config-line)#password 123SWITCHC(config-line)#loginSWITCHC(config-line)#exitSWITCHC#copy running-config startup-config大概其动态路由EIGRP的就做好了，接着需要做端口复用转换NPAT上网接着再回到SWITCHA这台三层交换机上做如下操作SWITCHA>enableSWITCHA#conf tSWITCHA(config)#interface f0/1SWITCHA(config)#no switchportSWITCHA(config-if)#ip address 10.17.1.1 255.255.255.0SWITCHA(config-if)#no shutdownSWITCHA(config-if)#exitSWITCHA#copy running-config startup-config接着到ROUTERA这台路由器上做如下操作(假设找ISP申请了五个外网IP地址125.30.220.206---125.30.220.210 子网掩码255.255.255.248 )ROUTERA>enableROUTERA #config tROUTERA (config)#interface f0/0ROUTERA (config-if)#ip address 10.17.1.2 255.255.255.0ROUTERA (config-if)#ip nat insideROUTERA (config-if)#no shut downROUTERA (config-if)#exitROUTERA (config)#ip routingROUTERA (config)#ip route 10.0.0.0 255.0.0.0 10.17.1.1ROUTERA (config)interface f0/1ROUTERA (config-if)#ip address 125.30.220.206 255.255.255.248ROUTERA (config-if)#ip nat outsideROUTERA (config-if)#no shut downROUTERA (config-if)#exitROUTERA (config)#ip nat pool nt 125.30.220.206 125.30.220.210 netmask 255.255.255.248ROUTERA (config)#access-list 1 permit 10.0.0.0 0.255.255.255用一个防控列表即可ROUTERA (config)#ip nat inside source list 1 pool nt overload ROUTERA (config)#ip route 0.0.0.0 0.0.0.0 125.30.220.210ROUTERA (config)#line vty 0 4ROUTERA (config-line)#password 123ROUTERA (config-line)#loginROUTERA (config-line)#exitROUTERA (config)#exitROUTERA #copy running-config startup-config最后回到SWITCHA SWITCHB SWITCHC这三台三层交换机做一下操作SWITCHA(config)#ip route 0.0.0.0 0.0.0.0 10.17.1.2SWITCHA(config)#exitSWITCHA#copy running-config startup-configSWITCHB(config)#ip route 0.0.0.0 0.0.0.0 10.15.1.1(默认路由指向下一跳) SWITCHB(config)#exitSWITCHB#copy running-config startup-configSWITCHC(config)#ip route 0.0.0.0 0.0.0.0 10.16.1.1SWITCHC(config)#exitSWITCHC#copy running-config startup-config您好！所有的操作全部都完成了，这些操作都是我自己写的，哪些操作是有误的呢，请给我指正，谢谢！另外能否再给我解答几个问题1 如果启动动态路由协议的话RIP EIGRP OSPF这些协议的话如果加上命令参数no auto-summary关闭自动汇总以及不加这个参数开启自动汇总的话那会有什么不同呢？？是不是关闭自动汇总了路由器就可以识别无类路由协议携带子网掩码信息，而开启了自动汇总那路由器就可以识别有类路由协议不可以携带子网掩码信息？？不同之处在于如果没有no auto-summary那么在主网边界路由器就不会把更多更细致的路由条目变成更少更粗略的路由条目。

EIGRP 负载均衡实验R1:iinterface Serial2/0ip address 12.1.1.1 255.255.255.0serial restart-delay 0clock rate 64000!interface Serial2/1ip address 13.1.1.1 255.255.255.0serial restart-delay 0clock rate 64000router eigrp 100network 0.0.0.0no auto-summaryR2:interface FastEthernet0/0ip address 23.1.1.1 255.255.255.0 duplex autospeed autointerface Serial2/0ip address 12.1.1.2 255.255.255.0 serial restart-delay 0router eigrp 100network 0.0.0.0no auto-summaryR3:interface FastEthernet0/0ip address 23.1.1.2 255.255.255.0 duplex autospeed autointerface Serial2/1ip address 13.1.1.2 255.255.255.0 serial restart-delay 0router eigrp 100network 0.0.0.0no auto-summaryR3路由表：R3#show ip rouGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:01:06, FastEthernet0/0 //去12.1.1.0网段via f0/013.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1R3#show ip eigrp toIP-EIGRP Topology Table for AS(100)/ID(23.1.1.2)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,r - reply Status, s - sia StatusP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1P 13.1.1.0/24, 1 successors, FD is 2169856via Connected, Serial2/1P 23.1.1.0/24, 1 successors, FD is 28160via Connected, FastEthernet0/0//拓扑表中有两条可以到12.1.1.0网段的路径,F0/0和S1/1,经过s1/1那条路径的AD小于正在使用路由条目的FD2172416,所以被选为FS放在拓扑表中.要想实验负载均衡,可以用的办法:等价负载均衡(1):使得metric值相同1.改带宽(不推荐,因为改带宽要用107 去除,会得到小数,)2.改延迟,在R3上改f0/0 或s1/1其中的一个R3#show inter f0/0FastEthernet0/0 is up, line protocol is upHardware is AmdFE, address is cc02.07fc.0000 (bia cc02.07fc.0000) Internet address is 23.1.1.2/24MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,-----------------------------------------------------------------------R3#show int s2/1Serial2/1 is up, line protocol is upHardware is M4TInternet address is 13.1.1.2/24MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,先改s2/1R3(config-if)#delay ?<1-16777215> Throughput delay (tens of microseconds)延迟路由器会自动乘以10所以这里要改成和f0/0 的DLY一样只需R3(config-if)#delay 10R3#clear ip eigrp neighbors邻居关系重新建立R3#show ip eigrp toIP-EIGRP Topology Table for AS(100)/ID(23.1.1.2)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia StatusP 12.1.1.0/24, 2 successors, FD is 2172416via 13.1.1.1 (2172416/2169856), Serial2/1via 23.1.1.1 (2172416/2169856), FastEthernet0/0P 13.1.1.0/24, 1 successors, FD is 1660416via Connected, Serial2/1P 23.1.1.0/24, 1 successors, FD is 28160via Connected, FastEthernet0/0R3#show ip routeGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:01:08, FastEthernet0/0 [90/2172416] via 13.1.1.1, 00:01:08, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1metric值已经相同,路由表中有两条路由,负载均衡成功!当然也可以修改f0/0R3(config)#int f0/0R3(config-if)#delay 2000 一样可能达到负载均衡的效果等价负载均衡(2): offset-listP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1R3(config)#access-list 1 permit 12.1.1.0R3(config)#router eigrp 100R3(config-router)#offset-list 1 in 509440 f0/0在这里只能改小的,大的减小的即为偏移的值,其中有个参数”in”,如果对自己产生影响用”in”如果对外面产生影响用”out”,509440是偏移值,后面还有个接口,是说,在这个接口上加上偏移值,如果不定义接口,默认在所有接口加偏移值.R3#show ip routGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2681856] via 23.1.1.1, 00:00:04, FastEthernet0/0 [90/2681856] via 13.1.1.1, 00:00:04, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1不等价负载均衡:varianceP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1R3(config)#router eigrp 100R3(config-router)#varR3(config-router)#variance ?<1-128> Metric variance multiplierR3(config-router)#variance 2R3#show ip rouGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:00:45, FastEthernet0/0[90/2681856] via 13.1.1.1, 00:00:45, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1Variance 默认为1,以最小的取一个倍数大于或者等于最大的.就可以实现不等价负载均衡负载均衡默认时最大支持4条,修改后最大支持6条路径当两条路负载均衡的时候,是不是各走一个包呢?不是,以前是按6:1算,即一条走6个另外一条走1个,现在新版本的IOS按实际的带宽得出一个比例R3#show ip route 12.1.1.0Routing entry for 12.1.1.0/24Known via "eigrp 100", distance 90, metric 2172416, type internal Redistributing via eigrp 100Last update from 13.1.1.1 on Serial2/1, 00:02:12 agoRouting Descriptor Blocks:* 23.1.1.1, from 23.1.1.1, 00:02:12 ago, via FastEthernet0/0Route metric is 2172416, traffic share count is 120Total delay is 20100 microseconds, minimum bandwidth is 1544 Kbit Reliability 255/255, minimum MTU 1500 bytesLoading 1/255, Hops 113.1.1.1, from 13.1.1.1, 00:02:12 ago, via Serial2/1Route metric is 2681856, traffic share count is 97Total delay is 40000 microseconds, minimum bandwidth is 1544 Kbit Reliability 255/255, minimum MTU 1500 bytesLoading 1/255, Hops 1带”*”说明下一个包走这个路,关掉快速转发R3(config)#no ip cef用扩展PING当PING到第N个包时就会走下面的13.1.1.1为了只要我们PING的目的网段的包,可以加一条扩展的ACLR3(config)#access-list 100 permit icmp any anyR3#debug ip packet 100*Mar 1 01:04:54.543: IP: s=23.1.1.1 (FastEthernet0/0), d=23.1.1.2 (FastEthernet0/0), len 100, rcvd 3*Mar 1 01:04:55.367: IP: s=13.1.1.2 (local), d=12.1.1.0 (Serial2/1), len 100, sending*Mar 1 01:04:55.427: IP: tableid=0, s=13.1.1.1 (Serial2/1), d=13.1.1.2 (Serial2/1), routed via RIB*Mar 1 01:04:55.431: IP: s=13.1.1.1 (Serial2/1), d=13.1.1.2 (Serial2/1), len 100, rcvd 3*Mar 1 01:04:55.475: IP: tableid=0, s=13.1.1.2 (local), d=12.1.1.0 (Serial2/1), routed via RIB。
