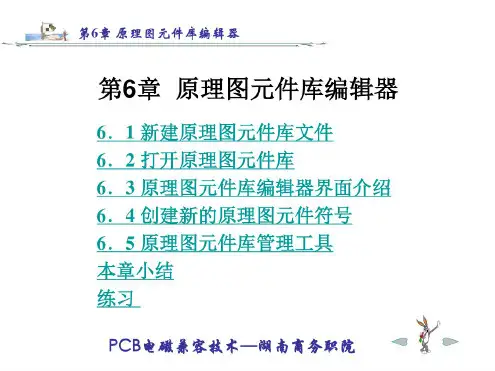

原理图元件库编辑器

实验二Protel99SE原理图元件的制作班级：学号：姓名：实验时间：2009.？.？；实验学时：2学时一．实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中。

3．设置电路图纸设置为A4。

绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：(1)制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。

图1 数码管REDCA表1 数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）表2 4006各引脚信息5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。

6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号A改为1，引脚号K改为2；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。

返回
图3-1 元件库编辑器主界面
绘图工具
IEEE符号工具
编辑区
主工具栏
元件库管理器
3.2 元件库管理器的使用
Group区。如图3-3所示，用于列出与Component区中选中元件的同组元件，同组元件指外形相同、管脚号相同、功能相同，但名称不同的一组元件集合，它们的元件封装相同。
执行View→Design Manager可以打开或关闭设计管理器，选择Browse SchLib选项卡打开元件库管理器，各部分作用如下。 Component区。如图3-2所示，用于选择要编辑的元件。
双击该图片设置其属性
按[Tab]键设置其属性.
单击图片,在其周围出现控点
插入图片
3.3.3 IEEE工具栏
执行菜单View→Toolbars→IEEE Toolbar，或单击主工具栏上按钮 ，可以打开或关闭IEEE工具栏。 IEEE工具栏如图3-1所示，用于为元件符号加上常用的IEEE符号，主要用于逻辑电路。表3-2为IEEE工具栏各按钮的功能。
图3-5 DM7400的三种模式
Normal模式
De-Morgan 模式
IEEE模式
返回
3.3 绘制元件工具
Protel99SE的原理图库编辑系统提供了绘图工具、IEEE符号工具及Tools菜单下的命令来完成元件绘制。 3.3.1 常用Tools菜单 Tools菜单中常用的元件设计命令如下。 New Component：在编辑的元件库中建立新元件。 Remove Component：删除在元件库管理器中选中的元件。 Rename Component：修改所选中元件的名称。 Copy Component：复制元件。 Move Component：将选中的元件移动到目标元件库中。 New Part：给当前选中的元件增加一个新的功能单元。 Remove Part：删除当前元件的某个功能单元。 Remove Duplicates：删除元件库中的同名元件。

绘制圆弧与椭圆弧
• Place|Drawing Tools|Arcs 或EllipticalArcs命令或单击快捷键 • 启动绘制圆弧命令后,在待绘图形的圆弧中心处单击鼠标左键,然 后移动鼠标出现圆弧预拉线,调整圆弧半径,然后单击左键,指针自 动移到圆弧缺口的一端,调整好位置后单击左键,结束绘制. • 按[Tab]键设置圆弧属性 • 双击已绘好的圆弧设置属性 • 属性:中心点的X,Y坐标;线宽;缺口的起始/结束角度;线条颜色;选 取状态;圆弧半径或X轴半径Y轴半径 • 单击绘好的圆弧,进入点取状态:半径及缺口端点处出现控点
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol 复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol 复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type 下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、 Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击 OK 按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。
绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符 号,先确定第一点,再确定第二点,第三点…直到 单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控 点可以调整曲线的形状

绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符
号,先确定第一点,再确定第二点,第三点…直到 单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控 点可以调整曲线的形状
绘图工具栏
• 在电路图中加一些说明性的文字或是图形，可 以让整个绘图页显得生动活泼，还可以增强电 路图的说服力及数据的完整性
• 注：图形或文字不具备电气特性。 • 绘图工具栏 可以通过View|ToolBars|Drawing
Tools菜单命令来显示
绘制直线
• Place|Drawing Tools|Lines 或单击快捷键 • 在绘制直线过程中按【Tab】键可设置线的属性 • 在已绘好的直线上双击也可以设置该直线的属性 • 属性包括:线宽;线型;颜色;选中状态 • 单击已绘好的直线使其进入点取状态。此时直线两端
第3章 原理图元件库编辑
3.1 启动元件库编辑器 3.2 元件库管理器的使用 3.3 绘制元件工具 3.4 绘制新元件 3.5 利用已有的库元件绘制新元件 3.6 产生元件报表 本章小结
3.1 启动元件库编辑器
随着新元件的不断涌现，用户需要通过Protel99SE的元件 库编辑器来自己设计元件，也可以到Protel公司的网站下载最新 的元件库（Library）。
⑴Component区。如图3-2所示，用于选择要编辑的元件。
⑵Group区。如图3-3所示，用于列出与Component区中选 中元件的同组元件，同组元件指外形相同、管脚号相同、功能 相同，但名称不同的一组元件集合，它们的元件封装相同。
