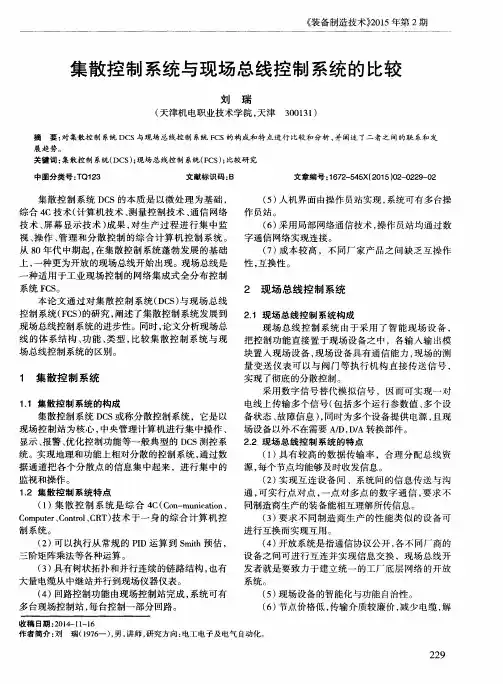

《装备制造技术｝２０１５年第２期
集散控制系统与现场总线控制系统的比较
刘 瑞
（天津机电职业技术学院，天津３００１３１）
摘要：对集散控制系统ＤＣＳ与现场总线控制系统ＦＣＳ的构成和特点进行比较和分析，并阐述了二者之间的联系和发 展趋势。 关键词：集散控制系统（ＤＣＳ）；现场总线控制系统（ＦＣＳ）；比较研究
中图分类号：ＴＱ１２３ 文献标识码：Ｂ 文章编号：１ ６７２—５４５Ｘ（２０１ ５）０２—０２２９—０２
集散控制系统ＤＣＳ的本质是以微处理为基础， 综合４Ｃ技术（计算机技术、测量控制技术、通信网络
技术、屏幕显示技术）成果，对生产过程进行集中监 视、操作、管理和分散控制的综合计算机控制系统。
从８０年代中期起，在集散控制系统蓬勃发展的基础 上，一种更为开放的现场总线开始出现。现场总线是
一种适用于工业现场控制的网络集成式全分布控制 系统ＦＣＳ。
本论文通过对集散控制系统（ＤＣＳ）与现场总线 控制系统（ＦＣＳ）的研究，阐述了集散控制系统发展到 现场总线控制系统的进步性。同时，论文分析现场总
线的体系结构、功能、类型，比较集散控制系统与现 场总线控制系统的区别。
１集散控制系统
１．１集散控制系统的构成 集散控制系统ＤＣＳ或称分散控制系统，它是以
现场控制站为核心，中央管理计算机进行集中操作、 显示、报警、优化控制功能等一般典型的ＤＣＳ测控系
统。实现地理和功能上相对分散的控制系统，通过数 据通道把各个分散点的信息集中起来，进行集中的
监视和操作。 １．２集散控制系统特点
（１）集散控制系统是综合４Ｃ（Ｃｏｎ—ｍｕｎｉｃａｔｉｏｎ、 Ｃｏｍｐｕｔｅｒ、Ｃｏｎｔｒｏｌ、ＣＲＴ）技术于一身的综合计算机控 制系统。
（２）可以执行从常规的ＰＩＤ运算到Ｓｍｉｔｈ预估，
三阶矩阵乘法等各种运算。 （３）具有树状拓扑和并行连续的链路结构，也有
大量电缆从中继站并行到现场仪器仪表。 （４）回路控制功能由现场控制站完成，系统可有
