防雷接地降阻材料的应用与分析
- 格式:pdf
- 大小:256.02 KB
- 文档页数:2
浅谈接地装置降阻措施的应用摘要:使用降阻剂、电解地极(或称离子法)、导电水泥、接地模块等材料或选择深井接地等方法是防雷工程降阻的有效措施。
本文通过对两个高电阻值防雷工程(易燃易爆场所)进行两种降阻措施(采取降阻剂、深井接地)试验分析后得出,深井接地降阻措施优于水平敷设降阻剂降阻措施,在日常防雷工程施工中可多选择深井接地(外加降阻剂)措施的应用,并应尝试多种降阻措施并用,以获得最佳降阻效果。
关键词:接地装置;降阻措施;降阻效果引言易燃易爆建筑物防雷工程在接地施工方面有较严格的要求,按规范要求其独立针接地装置冲击接地电阻Ri应≤10Ω。
在实际防雷工程施工过程中,经常会遇到高土壤电阻率的地质土壤,致使防雷接地电阻偏高而达不到要求,也直接影响设备和人身财产安全。
针对此类情况,防雷施工单位一般多采取换土、铺木炭、撒盐等原始方法进行降阻,或是单纯采用降阻剂、电解地极、导电水泥、接地模块等降阻材料,但这些措施大部分效果可能并不理想,究其原因,很可能是由于降阻材料使用不当或施工方法不规范、不科学所致。
因此有必要加强对防雷接地装置降阻措施的分析研究,为防雷施工单位和专业技术人员在面对高电阻值防雷装置时提供更规范和科学有效的施工方法及应对措施。
1 研究对象及方法本文选取两个电阻值相近、土壤情况相似以及防雷类别(二类)、使用性质相同(烟花、爆竹仓库)的独立防雷接地装置工程进行对比分析。
工程区域土壤电阻率为998~1593Ω.m,平均土壤电阻率为1395Ω.m,两地网间距70米。
两工程降阻分别使用物理降阻剂降阻(敷设在水平接地体上)和深井接地(外加降阻剂)降阻措施。
主要是探索和研究其科学规范的施工方法和降阻效果。
2 两种降阻措施应用2.1 降阻剂降阻措施采用物理降阻剂降阻(敷设在水平接地体上)降阻已经在防雷接地工程中得到大量使用。
降阻剂呈粉末状,含有细石墨、膨润土、固化剂、润滑剂、导电水池等物质。
它是一种良好的导电体,将它使用于接地体与土壤之间,一方面能够与金属接地体紧密接触,形成足够大的电流流通面;另一方面能向周围土壤渗透,降低周围土壤电阻率,在接地体周围形成一个变化平缓的低电阻区域。
接地降阻剂使用方法
接地降阻剂是一种用于改善接地电阻的化学物质,可以有效地提高接
地系统的安全性和可靠性。
在使用接地降阻剂时,需要注意以下几点:
1. 确定接地系统类型:不同类型的接地系统需要使用不同种类的降阻剂。
常见的接地系统类型包括单点接地、多点接地和网状接地等。
2. 选择适当的降阻剂:根据不同的接地系统类型和具体情况选择适当
的降阻剂。
常见的降阻剂包括铜基、铝基、镁基等。
3. 准备工具和材料:使用降阻剂需要准备一些工具和材料,如搅拌器、桶、刷子、手套等。
4. 清洁现场:在使用降阻剂之前,需要将现场进行清洁,以确保表面
没有油脂或其他污垢影响涂层的质量。
5. 搅拌液体:将适量的水倒入桶中,并加入所需量的降阻剂,在搅拌
器中均匀搅拌至完全溶解。
6. 涂抹液体:用刷子将液体均匀地涂抹在接地系统的表面上,确保每
个部位都被涂抹到,并且涂层厚度均匀。
7. 干燥时间:根据降阻剂的不同种类和厚度,干燥时间也会有所不同。
一般来说,需要等待至少24小时才能进行下一步操作。
8. 处理废弃物:在使用降阻剂后,需要将废弃物妥善处理,以避免对
环境造成污染。
总之,在使用接地降阻剂时,需要注意安全和环保问题,并根据具体
情况选择适当的降阻剂和使用方法。
同时,在施工过程中要严格按照
操作规程进行操作,以确保施工质量和安全性。
物理降阻剂广泛应用范围说明一、降阻剂可应用于发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动基站、微波中继站、地面卫星接收站、雷达站等等工作,接地、安全接地和防雷接地施工的使用;二、物理降阻剂亦可用于贵重精密仪器、计算机设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。
三、还可以用于建筑接地,例如:各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地;四、应用于石油输送管道及油气罐,易燃易爆物质仓库防雷接地的应用。
接地降阻剂施工过程中的常规操作注意事项1、在接地降阻剂的施工操作过程中,如果不谨慎发生溶液溅在手、脸或眼睛上的情况,立刻用清水洗净即可,不必惊慌;2、操作接地降阻剂前首先要摇匀。
溶液向大口容器倒入之前,先上下翻转用力摇几下,以使物料混匀。
3、在气温较低的季节或地区施工情况,要注意接地降阻剂搅拌聚合时间变长,但温度对产品性能是不产生影晌的;极冷情况下可将溶液加温到10~20℃,再进行搅拌,以缩短聚合时间;4、在气温较高的季节或地区施工,搅拌聚合时间就会稍短,同时要注意加快接地降阻剂施工进度。
天基防雷技术有限公司对接地降阻剂应用及存在的问题分析如下:关于天基降阻剂的降阻效果是相当好的,因为降阻剂已在实际的接地工程中得到长期的大量应用。
降阻剂的降阻机理一般有以下几个方面:(a)由于降阻剂的扩散和渗透作用,降低接地体周围的土壤电阻率,关于扩散和渗透作用,一般化学降阻剂强于其他型式的降阻剂,膨润土类的降阻剂扩散和渗透作用较差,但降阻剂的稳定性和长效性与扩散和渗透作用是矛盾的。
扩散和渗透好的降阻剂其稳定性和长效性都比较差,因为扩散和渗透性强的降阻剂容易随雨水的流失而流失。
(b)接地体同周围施加降阻剂后,相当于扩大了接地体的有效截面,这种机理对固体降阻剂和膨润土类降阻剂最为明显,而化学降阻剂和树指状的降阻剂随着时间的流失有效截面的增大则不太明显,会越来越小。
(c)消除接触电阻,接地体的接地电阻可以分为两部分,一是接地体与周围的大地所呈现的电阻Rd;二是接地体与周围土壤的接触电阻Rj,Rj=Rd+Rj,Rj的大小与接地极周围的土壤有关,一般土质越密实,接触电阻越小,土壤越松散,接触电阻越大;接触电阻还与电极表面状况有关,接地极表面越光滑,接触电阻越小,接地极表面越粗糙,接触电阻越大。

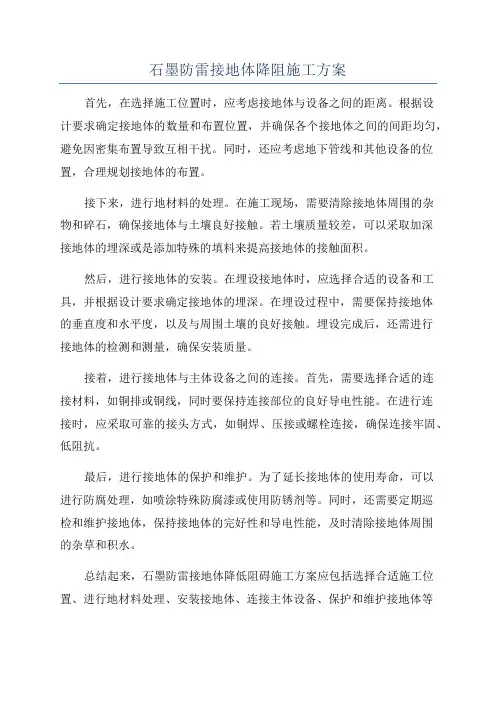

石墨防雷接地体降阻施工方案
首先,在选择施工位置时,应考虑接地体与设备之间的距离。
根据设
计要求确定接地体的数量和布置位置,并确保各个接地体之间的间距均匀,避免因密集布置导致互相干扰。
同时,还应考虑地下管线和其他设备的位置,合理规划接地体的布置。
接下来,进行地材料的处理。
在施工现场,需要清除接地体周围的杂
物和碎石,确保接地体与土壤良好接触。
若土壤质量较差,可以采取加深
接地体的埋深或是添加特殊的填料来提高接地体的接触面积。
然后,进行接地体的安装。
在埋设接地体时,应选择合适的设备和工具,并根据设计要求确定接地体的埋深。
在埋设过程中,需要保持接地体
的垂直度和水平度,以及与周围土壤的良好接触。
埋设完成后,还需进行
接地体的检测和测量,确保安装质量。
接着,进行接地体与主体设备之间的连接。
首先,需要选择合适的连
接材料,如铜排或铜线,同时要保持连接部位的良好导电性能。
在进行连
接时,应采取可靠的接头方式,如铜焊、压接或螺栓连接,确保连接牢固、低阻抗。
最后,进行接地体的保护和维护。
为了延长接地体的使用寿命,可以
进行防腐处理,如喷涂特殊防腐漆或使用防锈剂等。
同时,还需要定期巡
检和维护接地体,保持接地体的完好性和导电性能,及时清除接地体周围
的杂草和积水。
总结起来,石墨防雷接地体降低阻碍施工方案应包括选择合适施工位置、进行地材料处理、安装接地体、连接主体设备、保护和维护接地体等
环节。
这些措施都能够有效降低阻抗,提高接地体的性能,并确保接地系统的可靠性和安全性。
接地降阻剂的用法接地降阻剂是一种常用的电气材料,用于提高设备或电路的接地效果,从而减小因静电、电磁场干扰等引起的电压波动。
它的主要作用是降低接地电阻,增加接地系统的接地导通性能。
1. 介绍接地降阻剂的定义和作用接地降阻剂是一种专门用于改善接地系统性能的化学品。
它通过在接地点周围形成一层特殊的导电保护层,将电荷迅速导入地下,从而降低接地电阻,减小电压波动。
它主要应用于电力系统、通信系统、计算机网络等领域,以提高系统的可靠性和稳定性。
2. 接地降阻剂的原理和机制接地降阻剂的工作原理基于电导加强和电阻降低的原理。
它主要通过两种方式来实现:一是在接地点周围形成一层导电保护层,增加电流的导通面积;二是通过改变土壤的电学特性,降低土壤的电阻率。
这些措施共同作用,能有效地降低接地装置的电阻,提高接地效果。
3. 接地降阻剂的使用方法和技巧在使用接地降阻剂时,首先要选择合适的接地降阻剂,并根据具体情况进行正确的施工。
下面是一些使用接地降阻剂的基本步骤和技巧:(1)确定接地点:根据设备或电路系统的需要,确定要接地的位置。
一般来说,接地点应选择在干燥、排水良好且电阻较低的地方。
(2)准备施工材料:根据具体要求,准备好所需要的接地降阻剂和施工工具。
(3)清理接地点:将接地点周围的土壤彻底清理干净,确保没有杂质和其他导电物质。
(4)均匀敷设接地降阻剂:将接地降阻剂均匀地敷设在接地点周围的土壤表面。
可以采用喷洒、涂刷等方式进行施工。
(5)密实土壤:使用专门的工具或机械设备,将敷设了接地降阻剂的土壤进行密实,确保接地降阻剂能够充分渗透到土壤中。
(6)监测接地效果:在施工完成后,使用合适的仪器检测接地电阻变化,并对接地系统进行调整和改进,以达到最佳的接地效果。
4. 对接地降阻剂的观点和理解接地降阻剂作为一种常用的电气材料,对于提高接地系统的性能和减小电压波动起到了重要的作用。
通过使用接地降阻剂,可以有效降低接地电阻,提高接地系统的导通性能。
降阻剂在建筑施工中的应用导言某项目接地要求:采用共用接地,接地电阻不大于0.5Ω,本工程室外土壤为多石土壤,电阻率高。
GB50169-2016《电气装置安装工程接地装置施工及验收规范》要求:在高土壤电阻率地区,可采用填充降阻率低的物质的措施降低接地电阻。
在水平接地体周围换填土壤并增添敷设降阻剂,可达到较好的降阻作用。
采用带有粘土隔离层的降阻剂换填法对本工程换填区域进行换填,范围为2.0m ×2.0m,其原理是将土质更换为接地性能良好的改良拌合土壤。
降阻剂选用1.降阻剂要有较低的电阻率降阻剂材料在常温20℃下的标准电阻率应不大于5Ω·m;降阻材料在进行冲击电流耐受试验测试后,所测电阻率值的变化应小于20%;降阻材料在工频电流耐受试验后,所测的标称电阻率的值变化应小于20%。
2.降阻剂对钢接地体的腐蚀率低降阻材料在进行稳定性试验(失水、冷热循环、水浸泡)后,所测量的标准电阻率平均值应不大于6Ω·m;降阻材料的pH值应为7~12;降阻材料对金属接地体不能产生过量的腐蚀,一般土壤对钢接地体的平均年腐蚀率应该小于0.03mm/a。
3.降阻剂各种元素含量在规范要求范围内降阻材料在–10℃~+40℃的环境温度下正常使用;其内照射指数Ira≤1.0,外照射指数Ir≤1.0;各种有害物质含量应该符合规定,含汞≤1.0mg/kg,铬≤250mg/kg,铅≤350mg/kg,砷≤250mg/kg。
4.降阻剂应具有良好的稳定性和长效性一般情况下,接地装置的接地阻值都希望保持在某个数值以下,不会经常发生变化。
但土壤的干湿度会对某些降阻剂的降阻效果产生较大的影响,如导电水泥、固体降阻剂以及一些含非电解质导电粉末的降阻剂,尤其是无机及离子类的降阻剂,会导致其失去导电特性。
还有部分降阻剂容易随水分流失降阻特性,虽然短期内降阻效果好,但降阻效果会随时间的推移逐渐降低,甚至失效。
本工程选用长效防腐降阻剂,主要成分是具有高导电率的石墨、微量金属元素以及防腐剂等成分,具有吸水保湿、高效降阻的作用。
防雷接地降阻措施有以下几种:
1. 更换土壤:选择电阻率较低的土壤代替土壤。
2. 添加降阻剂:在接地体表面涂抹电解质或导电物质,增大接地体与土壤的接触面积,分散电流。
3. 使用水池:高土壤电阻率地区,可以利用水塘或水井等设施来降低接地电阻,这是因为水的电阻率较低,且水不容易干燥,有利于降低接地电阻。
4. 延长接地极:将多根普通钢筋或钢管分延长多根相互连接在一起,构成接地极组,从而降低接地电阻。
5. 使用爆破接地技术:爆破接地技术适用于土壤电阻率较高的区域。
6. 扩大地网面积:通过增加接地面积来扩大地网面积,从而降低接地电阻。
在实施降阻措施时,需要注意安全,避免触电和腐蚀等问题。
同时,定期检查接地系统的状况,及时维护和更换设备,确保其正常运行。
关于建筑防雷接地措施的分析与探讨摘要:本文主要简单对建筑防雷接地系统进行了概述,分析了建筑防雷接地技术及应用,并且探讨了建筑防雷接地措施。
关键词:建筑防雷接地措施;建筑防雷接地系统;防雷接地技术中图分类号:tu856文献标识码:a文章编号:雷电引起的损失,对人们的生活造成了很大的影响,一方面,会造成建筑及其设备的损坏,而且还会造成人员伤亡。
因此,对建筑防雷接地措施的分析与探讨有其重要的价值和意义。
一、建筑防雷接地系统概述一般而言,接地系统的类型多样,有机房防雷接地系统、建筑物防雷接地系统、设备保护接地系统等等,在实践应用中,会由于防雷目的不同,其功能和要求也会有所不同,因此,自然就会有不同的接地系统,在这里我们主要针对建筑防雷接地系统进行简单分析,通常情况下,防雷装置主要三个部分构成,即接闪器、引下线和接地装置,以下作具体说明:1.防雷接闪器在建筑设计中,对于直击雷的防护措施,最为主要的一个环节就是防雷接闪器。
在实际作用时,一旦发生了打雷现象,防雷接闪器就是将雷电流吸引过来,并且通过连接在后端的引下线,将电流泄放入地,以此来保证建筑以及建筑周围人员和设备的安全,有效地避免了直击雷的侵害,有着良好的保护作用。
一般情况下,接闪器主要安装在防雷装置的顶部位置,而且接闪器的形式和种类也是各种各样的,如避雷带、避雷针、避雷网等,这些被称为独立的避雷设备,通常会直接安装在建筑物上,但是要做好相关的防腐措施。
另外,有的建筑避雷带用圆钢做,机房顶部的四个角各竖一根圆钢(长度20cm左右),然后每隔1.5米用钢条焊接在墙上,接着用四根圆钢把焊接在一起就可以。
2.引下线在防雷接地系统中,引下线作为一种导体,其主要用途和作用就是用来连接接地装置以及接闪器。
在实际应用中,一种方法是利用建筑上的钢结构金属构件或者是立柱钢筋作为引下线,还有另外一种方法就是人工单独安装,具体方法就是采用明装的方法。
引下线最好做2根,通常都会找到机房柱子里面原有的钢筋作为引下线。
引言接地降阻剂是一种用于降低接地电阻的化学物质。
它通过填充土壤和增强导电性来改善接地效果。
在接地工程中,正确的使用量和使用标准对于确保安全和有效的接地至关重要。
本文将探讨接地降阻剂的用量和使用标准,以帮助读者更好地理解如何正确使用这种化学物质。
材料与方法1. 材料:接地降阻剂:一种专门设计用于降低接地电阻的化学物质。
通常由导电材料、电解质和一些添加剂组成。
接地棒:用于提供电流的金属棒。
其尺寸和材料取决于工程要求。
土壤:接地周围的环境土壤,通常具有较高的电阻率。
2. 方法:选择合适的接地降阻剂:根据工程要求和土壤特性选择合适的接地降阻剂。
测量土壤电阻率:使用适当的测量设备测量周围的土壤电阻率。
土壤电阻率越高,接地电阻越大。
准备接地棒:根据工程要求准备合适的接地棒。
通常,接地棒应由导电性能良好的金属制成。
将接地降阻剂均匀涂抹在土壤中:将适量的接地降阻剂均匀地涂抹在土壤中,确保接地降阻剂覆盖整个接地区域。
插入接地棒:将接地棒插入已涂抹接地降阻剂的土壤中。
确保接地棒位于接地区域的中心位置,并与地面垂直。
使用结果与讨论使用结果:通过使用接地降阻剂,我们成功地降低了接地电阻,提高了接地的安全性。
在我们的实验中,我们使用了符合标准的接地降阻剂,并按照正确的用量和使用标准进行了操作。
结果显示,接地降阻剂的使用可以有效地改善接地效果,从而降低了接地电阻,提高了接地的安全性。
讨论:接地降阻剂的用量和使用标准是根据土壤特性、工程要求和安全标准来确定的。
在我们的实验中,我们使用了符合标准的接地降阻剂,并按照正确的用量和使用标准进行了操作。
结果显示,接地降阻剂的使用可以有效地改善接地效果,从而降低了接地电阻,提高了接地的安全性。
此外,我们需要注意以下几点:1. 选用合适的接地降阻剂:根据工程要求和土壤特性选择合适的接地降阻剂。
不同的接地降阻剂适用于不同的土壤类型和电阻率范围。
2. 测量土壤电阻率:在安装接地系统之前,应使用适当的测量设备测量周围的土壤电阻率。
接地电阻降阻的最好方法接地电阻是用于保护电气设备和人员安全的重要措施,而降阻则是为了提高接地系统的效率和可靠性。
下面是关于接地电阻降阻的50种最佳方法,并对每种方法进行详细描述:1. 选择合适的接地电阻材料:常用的材料包括铜、铜镍合金等,其导电性能好,能够有效降低接地电阻。
2. 加强接地电阻的安装质量:确保接地电阻与大地接触良好,避免电极表面被氧化或污染,否则会增加接地电阻。
3. 增大接地电阻的接触面积:通过增大接地电极或采用扩大接触面积的设计,可以降低接地电阻。
4. 控制接地电阻的长度:将接地电阻的长度控制在合适的范围内,以减少阻值。
5. 采用垂直接地电解质电极:在土壤中选择适合的电解质,并采用垂直放置的电解质电极,可以降低接地电阻。
6. 采用地锚接地方式:通过使用地锚将接地电极固定在土壤中,可以提高接地电极与土壤之间的接触性,降低接地电阻。
7. 布置足够数量的接地电极:根据需要,合理布置足够数量的接地电极,以增加接地系统的接地面积,从而降低接地电阻。
8. 优化接地电阻的排列方式:合理安排接地电阻的排列方式,使各个接地电阻之间相互耦合,减少电流分布的不均匀现象,降低接地电阻。
9. 注意接地电阻的距离和间隔:对于需要大电流接地的场所,接地电极之间的距离和间隔应根据需求进行合理安排,以降低接地电阻。
10. 定期进行接地电阻测量:定期测量接地电阻,及时发现电阻值的变化,并采取相应的措施进行调整和维护,保证接地电阻的降阻效果。
11. 清理和维护接地电极:定期清理接地电极,去除表面污物和氧化层,确保接地电极与土壤之间的良好接触,降低接地电阻。
12. 选择合适的接地电极材质:根据实际需求,选择合适的接地电极材质,如铜、铁、钢等,以降低接地电阻。
13. 在接地电极周围添加导体:在接地电极周围埋设导体,如铜带、铜板等,以提高接地系统的接地效果,降低接地电阻。
14. 采用增强型接地网:在接地系统中采用增强型接地网,可有效提高接地系统的接地性能,降低接地电阻。
接地降阻剂使用指南
引言
接地降阻剂是一种用于提高电力设备接地系统的导电性能和降低接地电阻的化学物质。
本指南旨在为用户提供接地降阻剂的使用方法和注意事项。
使用方法
1. 确定接地系统类型:在使用接地降阻剂之前,用户应了解所需使用的接地系统类型,包括接地极的材料、接地电阻以及电气设备的需求。
2. 准备工作:
- 清洁接地系统表面:在使用接地降阻剂之前,确保接地系统表面干净,没有腐蚀、污垢或绝缘层。
- 搅拌接地降阻剂:在打开接地降阻剂之前,应先轻轻摇晃,确保接地降阻剂充分搅拌均匀。
3. 施工步骤:
- 将接地降阻剂均匀地涂抹在接地系统表面,尤其是接地极和导体接触处。
- 建议使用刷子或喷枪进行涂抹,确保接地降阻剂覆盖均匀、厚度一致。
- 在涂抹接地降阻剂后,保持干燥状态,并根据厂家建议的干燥时间进行下一步操作。
4. 检测接地电阻:在接地降阻剂干燥后,使用合适的测试设备来测量接地电阻,确保其达到设计要求。
注意事项
- 使用前读取产品说明书:在使用接地降阻剂之前,务必仔细阅读并按照产品说明书的要求进行操作。
- 避免过量使用:使用时要控制用量,避免过量涂抹导致电气设备散热困难或降低绝缘性能。
- 防止与皮肤和眼睛接触:接地降阻剂可能对皮肤和眼睛有刺激性,使用时应戴好防护手套和护目镜。
- 注意存储条件:接地降阻剂应存放在干燥、通风的地方,避免阳光直射。
结论
按照本指南提供的使用方法和注意事项,可以帮助用户正确、
安全地使用接地降阻剂,提高接地系统的导电性能和降低接地电阻。
作者: 雷国庆[1];胡伟[1];涂永盛[1]
作者机构: [1]江西省进贤县气象局,江西南昌331700
出版物刊名: 科技创新与应用
页码: 58-59页
年卷期: 2019年 第5期
主题词: 防雷接地;长效物理降阻剂;铁精粉材料
摘要:长效物理降阻剂是一种较理想的防雷降阻材料,在防雷接地装置中应用非常广泛。
铁精粉的理化性能与长效物理降阻剂相似,是由强导电材料、防腐材料、固化材料及填充材料组成,有良好的吸水性和保水性,无散流、自然或挥发现象,不污染土壤、水源、空气和环境,无毒害、抗腐蚀,价格仅是长效物理降阻剂的1/3。
如果铁精粉能替代长效物理降阻剂做降阻材料,那将大大减少降阻材料的成本和提高使用效益。
我们将长效物理降阻剂、铁精粉分别挤压做成大小、形状相同的防雷接地模块,在同一土壤电阻率中进行对比分析,结果表明:铁精粉在土壤中的降阻效果与长效物理降阻剂的使用效果相当,可以使用铁精粉代替长效物理降阻剂。
防雷接地降阻材料的应用与分析
发表时间:2018-11-30T15:10:01.367Z 来源:《河南电力》2018年11期作者:杜悦
[导读] 防雷工程是我们工程项目中重要的一项工程,既保护设备不受雷击,又能保护人身安全。
(广东省输变电工程有限公司)
摘要:防雷工程是我们工程项目中重要的一项工程,既保护设备不受雷击,又能保护人身安全。
在实际实施过程中,就需要用到相关的辅助降阻材料,接地降阻剂。
接地降阻剂广泛应用防雷接地系统中,本文将对接地降阻剂进行简单概括,分析其在工程项目中存在的问题,并总结它在应用过程中的注意事项。
关键词:防雷工程;防雷接地降阻材料;接地降阻剂;接地降阻剂的应用
引言
防雷工程对内具有保护设备、对外具有保护人身安全的重要作用。
因此,在防雷工程的实施过程中,我们应该要特别注重防雷接地材料的使用和应用。
若在实施过程中,我们没有根据实际情况采用最佳的降阻材料和降阻方案,那将会给接地装置造成隐藏的伤害,一旦发生问题,我们的设备和人身安全都会受到不可想象的伤害。
因此,正确认识防雷接地降阻材料,正确应用防雷接地降阻材料,是我们每个相关工程人员都需要学会的。
1.防雷接地降阻材料
防雷接地降阻材料用的最多的就是接地降阻剂。
接地降阻剂是改善接地装置附近土壤导电性能,降低接地电阻、适应接地装置的专用产品。
降阻剂一般是施加在接地体的周围,主要目的是降低接地装置的接地电阻,降阻剂使用在土模电阻率较高的场所,并不是每个地方都适用。
但有些降阻剂除了降阻作用外还具防腐效果,也可用于接地体的防腐。
目前降阻剂的种类很多,下面来介绍各类降阻剂[1]。
(一)稀土类降阻
这类降阻剂以膨润土降阻剂为代表,它是以膨润土(非金属矿)粉为基料,加入一定比例的添加剂,利用了稀土的一些特性,如导电性能,对钢接地体的防腐性能,吸水性和保水性.在添加剂中又强化了降阻剂的降阻性能和防腐性能,降阻机理功能主要有:①扩大接地体的有效截面;②减小接地体与周围土壤的接触电阻;③由于渗透扩散作用改善周国土壤的电阻率;@较强的吸水性和保水性改善土壤的导电状况。
这类降阻剂一般性能稳定,对铜接地体的腐蚀小,寿命长。
(二)化学降阻剂
化学降阻剂的共同特点是以电解质为导电主体,胶凝物对金属有较强的亲合力,凝固后形成立体网络结构,对储存电解液减少初期流失有一定效果。
(三)物理降阻剂
物理降阻剂是以强碱弱酸盐为胶凝物,对金属有很强的亲合力。
物理降阻剂中导电粉末不溶于水,凝固后不因地下水位变化而流失,降阻性能长效稳定。
(四)导电水泥
导电水泥是以水泥为基料.加入导电的无机盐类,或非电解质的固体粉末为导电材料,降阻机理是以扩大接地体的有效截面和减小接地体与周围土壤的接触电阻为主,不能改善周围土壤的电阻率.但性能稳定,不易随水土的流失而失效,寿命长,对接地体的腐蚀小。
2.防雷接地降阻材料的应用
降阻剂的最佳使用场所是土填电阻率较高的中小型接地装置,比如线路杆塔的接地,中小型变电所的接地和微波塔的接地,对大型接地网,在所内接地网使用降阻剂,由于其屏蔽作用,降阻效果不明显,但可以改善其均压特性和接地电阻的稳定性。
降阻最好使用引外接地极,因为这样可以减小屏蔽,增大降阻效果。
降阻剂还可用于深埋接地坑、深井接地板,或钻井式接地极,或通过深井爆破制裂压力灌降阻剂的方法,使降阻剂压入裂缝沟通,组成立体地网,形成半球形或圆柱形接地休,达到理想的降阻效果。
3.防雷接地降阻材料存在的问题和注意事项
(一)降阻效果问题
降阻剂的降阻效架是通过一定的设计方案和施工体现出来的,并不是施加了多少降阻剂就可以把接地装置的接地电阻降低到西分之多少,即降阻剂的降阻率为多少[2]。
因为接地装置的接地效果存在着相互屏蔽的问题,施加降阻剂后同样存在屏蔽问题,这也是为什么大型地网在地网内施加降阻剂后降阻效果不明显的原因。
在接地设计时,茧,最大可能的减少屏蔽,在施工时要正确施工,使降阻剂达到最理想的降阻效果,用最小的投资获得最大的经济效益。
(二)接地体的肩蚀问题
在使用降阻剂时,人们最关心的是降阻剂对接地体的腐蚀问题。
因为在以往的使用中,确实发生了因降阻剂的使用,加速了接地体的腐蚀问题[3]。
某些厂家为了强化降阻剂的降阻指标,往往加大了降阻剂中无机盐的含量.如果无机盐的品种选择不当.或应用方法不当,往往加速了接地体的腐蚀。
由于腐蚀会缩短接地装置的使用寿命,或在以后的时间内接地电阻又迅速回升产生不利影响,因而对降阻剂对接地体的腐蚀问题不能不引起我们的充分重视,认真对待,尽量不用对接地装置产生强腐蚀的降阻剂。
(三)稳定性和长效性问题
某些化学降阻剂由于含有大量的无机盐类,在含水的土壤中能迅速离解成导电的离子,也能随水分迅速的在土填中渗透和扩散,较快的改善土壤的导电性能,但是也正是由于快速的在土壤中渗透和扩散,不能保证其稳定性和长效性,特别是在地势较高的山区、丘岭地区和沙石、风化石土填中,会随着雨水的冲刷而流失,使降阻性能失效,同时还会造成接地体的腐蚀[4]。
因此,在选择降阻剂时,可注意一下几点:(1)(质量)合格的降阻产品是经国家相关检测部门检测,各项技术指标完全符合我国现行《接地降阻剂暂行技术条件》要求的。
(2)(包装)本产品采用双层包装,内层为PVC袋,外层为编织袋。
(3)(标识)编织袋上标有产品名称、型号、厂名。
(4)(运输)运输时要注意防雨、防潮、防硬物损坏包装。
(5)(贮存)降阻剂应贮存在不受雨淋和水浸
场所。
户外贮存时要有防雨、防暴晒措施。
只要不开封和无包装破损,不遭水浸,其保存期为两年。
施工现场发生被雨水浸湿异常情况时,应在2天内使用。
被水浸泡的降阻剂可作为细土回填使用。
4.结束语
由于降阻剂存在降阻率、肩蚀、稳定性和长效性等问题,因此在应用过程中,我们更应该注意对它的选择。
正确的选择可以给我们带来安全和收益。
正确认识防雷接地降阻材料,保证防雷项目工程的项目实施,是每个工程项目人的责任,也是我们要为之去奋斗的目标,因为它既可以给我们设备保障,又能给我们安全保障。
参考文献:
[1]牛景光,咸日常,孙学锋,等.接地体材料及结构对城区配电架空线路杆塔降阻的影响[J].科学技术与工程,2018(20):11-12.
[2]郭鹏,王仓继,李旭辉,等.柔性石墨扁状接地体在杆塔接地降阻中的应用[J].农村电气化,2017(1):18-19.
[3]孟晓明,王利民,陈思敏,等.电力工程接地材料研究现状及展望[J].化工新型材料,2016(9):10-12.
[4]郭军科,于金山,李红,等.石墨复合接地材料的研究进展[J].腐蚀科学与防护技术,2017,29(4):451-456.。
