浅谈接地装置降阻措施的应用摘要:使用降阻剂、电解地极(或称离子法)、导电水泥、接地模块等材料或选择深井接地等方法是防雷工程降阻的有效措施。
本文通过对两个高电阻值防雷工程(易燃易爆场所)进行两种降阻措施(采取降阻剂、深井接地)试验分析后得出,深井接地降阻措施优于水平敷设降阻剂降阻措施,在日常防雷工程施工中可多选择深井接地(外加降阻剂)措施的应用,并应尝试多种降阻措施并用,以获得最佳降阻效果。
关键词:接地装置;降阻措施;降阻效果引言易燃易爆建筑物防雷工程在接地施工方面有较严格的要求,按规范要求其独立针接地装置冲击接地电阻Ri应≤10Ω。
在实际防雷工程施工过程中,经常会遇到高土壤电阻率的地质土壤,致使防雷接地电阻偏高而达不到要求,也直接影响设备和人身财产安全。
针对此类情况,防雷施工单位一般多采取换土、铺木炭、撒盐等原始方法进行降阻,或是单纯采用降阻剂、电解地极、导电水泥、接地模块等降阻材料,但这些措施大部分效果可能并不理想,究其原因,很可能是由于降阻材料使用不当或施工方法不规范、不科学所致。
因此有必要加强对防雷接地装置降阻措施的分析研究,为防雷施工单位和专业技术人员在面对高电阻值防雷装置时提供更规范和科学有效的施工方法及应对措施。
1 研究对象及方法本文选取两个电阻值相近、土壤情况相似以及防雷类别(二类)、使用性质相同(烟花、爆竹仓库)的独立防雷接地装置工程进行对比分析。
工程区域土壤电阻率为998~1593Ω.m,平均土壤电阻率为1395Ω.m,两地网间距70米。
两工程降阻分别使用物理降阻剂降阻(敷设在水平接地体上)和深井接地(外加降阻剂)降阻措施。
主要是探索和研究其科学规范的施工方法和降阻效果。
2 两种降阻措施应用2.1 降阻剂降阻措施采用物理降阻剂降阻(敷设在水平接地体上)降阻已经在防雷接地工程中得到大量使用。
降阻剂呈粉末状,含有细石墨、膨润土、固化剂、润滑剂、导电水池等物质。
它是一种良好的导电体,将它使用于接地体与土壤之间,一方面能够与金属接地体紧密接触,形成足够大的电流流通面;另一方面能向周围土壤渗透,降低周围土壤电阻率,在接地体周围形成一个变化平缓的低电阻区域。
浅谈降低接地装置接地电阻的措施摘要:根据接地网问题引起的事故和雷击引发的电网事故,就降低接地装置的接地电阻进行探讨,并提出了建设性意见。
关键字:接地装置,接地电阻前言:随着射洪县经济的不断发展,对电力的需求逐年攀升,各种用电设备剧增。
每年仅我司新增、移位安装的配电变压器很多,在实际工程中,发现很多配电变压器的安装位置或其它需要接地装置的杆塔,接地阻值有的较高,如高山、坡地、河滩等处,均需要特殊处理,才能达到规程的要求。
在去年由我司实施的西部农网完善工程中的太兴乡五村高低压配电工程等,在这几年中涪江边新增了很多采砂取石的砂石场,均有不同长短距离的高低压线路,或安装了配电变压器,有的采取了特殊措施,降低接地电阻,才达到了安全运行的要求。
在雷雨季节配电变压器经常遭受雷击,由于接地电阻过大,达不到规程规定值,雷电流不能迅速泄入大地,造成避雷器自身残压过高,或在接地电阻上产生很高的电压降,引起变压器烧毁事故。
因此,接地装置的接地电阻必须符合规程规定值。
对10kV 配电变压器:容量在100 kVA 及以下,其接地电阻不应大于10 Ω;容量在100 kVA以上,其接地电阻不应大于4 Ω。
接地装置施工完毕应进行接地电阻测试,合格后方可回填土。
同时,变压器外壳必须良好接地,外壳接地运用螺栓拧紧,不可用焊接直接焊牢,以便检修。
一、接地装置是否符合规程要求,主要指标为接地电阻。
接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保障电力系统正常运行。
近年来,国内许多地区连续发生多起因接地网不满足要求而引起的设备损坏事故,同时雷击是导致电网事故的主要自然灾害之一,雷击引发的电网事故占总事故的50%以上,因此良好的接地装置应是也是防雷的重要技术措施。
接地电阻实际是两部分电阻之和,一部分是接地体金属物的电阻,另一部分是整个大地的电阻也称流散电阻。
由于金属接地体的电阻很小,因此接地电阻主要决定于流散电阻的大小。
接地电阻降阻方法(一)随着科技的不断进步,电气设备被广泛应用,而电气设备的使用过程中必须要注意一些安全问题,其中一个重要的问题就是接地电阻。
由于电气设备中可能会出现线缆的短路,漏电,接地故障等问题,所以我们必须要防止电气设备发生危险。
本文将介绍接地电阻降阻方法。
一、什么是接地电阻接地电阻是指电气设备连接地电网的电动力的阻抗,通俗的说,就是接地电线之间的电阻。
一般情况下,接地电阻需要小于4欧姆才是安全的,如果接地电阻过高就会导致漏电的情况的发生,从而引发人身或财产的安全事故。
二、接地电阻降阻方法1. 提高接地线材料的电导率提高接地线材料的电导率是接地电阻降阻的主要方法。
我们可以采用导电性能更好的铜材料,或者采用电阻更小的铜管代替一般情况下使用的接地钉或接地网。
2. 使用充电设备对接地电线进行处理这种方法是通过在电气设备的接地线上加上一个充电设备,对接地线进行处理。
通过这种方法,可以加强某些金属材料的导电能力,降低接地电阻的值。
3. 将电气设备接地线之间的距离缩短短接设备之间的接地线距离可以有效地降低接地电阻。
如果接地线越长,接触面积也就越大,从而导致接触电阻的变大。
4. 接地线材料的铺设方式铺设接地线的方式也会对接地电阻的值产生影响。
在接通线与地之间,我们可以选择把接地线直接埋入地下,或者直接放在地面的表面,这种铺设接地的方式可以有效地减少接地电阻的值。
三、结论以上是接地电阻降阻的几种方法。
在实际生产和使用过程中,我们应该充分考虑使用哪种方法,以便避免电气设备的故障导致的人身伤害和财产损失。
在使用过程中,我们应该严格遵守一定规则和标准,从而更有效地保护我们的生命和财产安全。

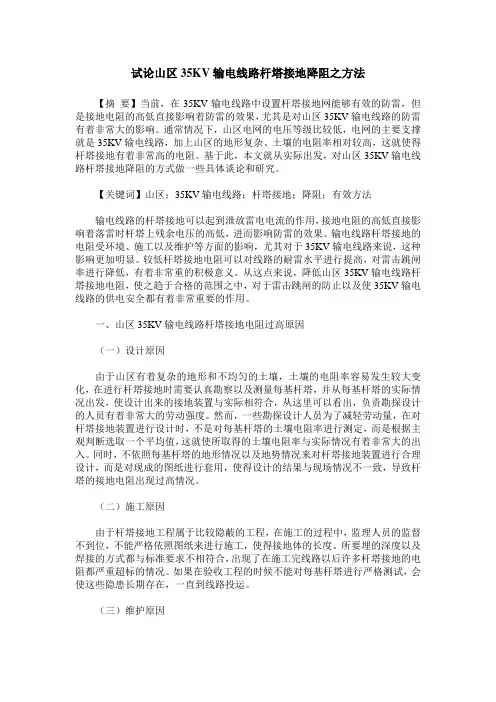

试论山区35KV输电线路杆塔接地降阻之方法【摘要】当前,在35KV输电线路中设置杆塔接地网能够有效的防雷,但是接地电阻的高低直接影响着防雷的效果,尤其是对山区35KV输电线路的防雷有着非常大的影响。
通常情况下,山区电网的电压等级比较低,电网的主要支撑就是35KV输电线路,加上山区的地形复杂、土壤的电阻率相对较高,这就使得杆塔接地有着非常高的电阻。
基于此,本文就从实际出发,对山区35KV输电线路杆塔接地降阻的方式做一些具体谈论和研究。
【关键词】山区;35KV输电线路;杆塔接地;降阻;有效方法输电线路的杆塔接地可以起到泄放雷电电流的作用,接地电阻的高低直接影响着落雷时杆塔上残余电压的高低,进而影响防雷的效果。
输电线路杆塔接地的电阻受环境、施工以及维护等方面的影响,尤其对于35KV输电线路来说,这种影响更加明显。
较低杆塔接地电阻可以对线路的耐雷水平进行提高,对雷击跳闸率进行降低,有着非常重的积极意义。
从这点来说,降低山区35KV输电线路杆塔接地电阻,使之趋于合格的范围之中,对于雷击跳闸的防止以及使35KV输电线路的供电安全都有着非常重要的作用。
一、山区35KV输电线路杆塔接地电阻过高原因(一)设计原因由于山区有着复杂的地形和不均匀的土壤,土壤的电阻率容易发生较大变化,在进行杆塔接地时需要认真勘察以及测量每基杆塔,并从每基杆塔的实际情况出发,使设计出来的接地装置与实际相符合,从这里可以看出,负责勘探设计的人员有着非常大的劳动强度。
然而,一些勘探设计人员为了减轻劳动量,在对杆塔接地装置进行设计时,不是对每基杆塔的土壤电阻率进行测定,而是根据主观判断选取一个平均值,这就使所取得的土壤电阻率与实际情况有着非常大的出入。
同时,不依照每基杆塔的地形情况以及地势情况来对杆塔接地装置进行合理设计,而是对现成的图纸进行套用,使得设计的结果与现场情况不一致,导致杆塔的接地电阻出现过高情况。
(二)施工原因由于杆塔接地工程属于比较隐蔽的工程,在施工的过程中,监理人员的监督不到位,不能严格依照图纸来进行施工,使得接地体的长度、所要埋的深度以及焊接的方式都与标准要求不相符合,出现了在施工完线路以后许多杆塔接地的电阻都严重超标的情况。

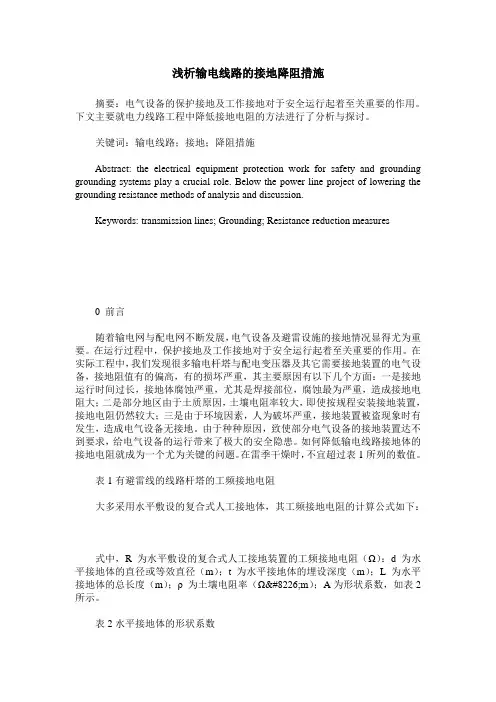

浅析输电线路的接地降阻措施摘要:电气设备的保护接地及工作接地对于安全运行起着至关重要的作用。
下文主要就电力线路工程中降低接地电阻的方法进行了分析与探讨。
关键词:输电线路;接地;降阻措施Abstract: the electrical equipment protection work for safety and grounding grounding systems play a crucial role. Below the power line project of lowering the grounding resistance methods of analysis and discussion.Keywords: transmission lines; Grounding; Resistance reduction measures0 前言随着输电网与配电网不断发展,电气设备及避雷设施的接地情况显得尤为重要。
在运行过程中,保护接地及工作接地对于安全运行起着至关重要的作用。
在实际工程中,我们发现很多输电杆塔与配电变压器及其它需要接地装置的电气设备,接地阻值有的偏高,有的损坏严重,其主要原因有以下几个方面:一是接地运行时间过长,接地体腐蚀严重,尤其是焊接部位,腐蚀最为严重,造成接地电阻大;二是部分地区由于土质原因,土壤电阻率较大,即使按规程安装接地装置,接地电阻仍然较大;三是由于环境因素,人为破坏严重,接地装置被盗现象时有发生,造成电气设备无接地。
由于种种原因,致使部分电气设备的接地装置达不到要求,给电气设备的运行带来了极大的安全隐患。
如何降低输电线路接地体的接地电阻就成为一个尤为关键的问题。
在雷季干燥时,不宜超过表1所列的数值。
表1有避雷线的线路杆塔的工频接地电阻大多采用水平敷设的复合式人工接地体,其工频接地电阻的计算公式如下:式中,R 为水平敷设的复合式人工接地装置的工频接地电阻(Ω):d为水平接地体的直径或等效直径(m);t 为水平接地体的埋设深度(m);L为水平接地体的总长度(m);ρ 为土壤电阻率(Ω•m);A为形状系数,如表2所示。
电气设备接地降阻措施的探讨摘要:本文对电气设备接地安全及防雷方面存在的问题进行了分析和探讨,探讨了降低电气设备接地电阻的措施和方法。
关键词:电气设备接地装置降阻改造abstract: in this paper, the electrical equipment grounding safety and the problems existing in the lightning protection are analyzed and discussed, and it also probes into the lower electrical equipment of grounding resistance measures and methods.key words: electrical equipment, grounding resistance, reduction device transformation中图分类号:th183文献标识码:a 文章编号:1、引言随着人类社会的发展,我国提倡和谐社会,电力建设中,人身安全无疑应放在第一位,接地装置在城市供配电系统安全运行中占据着极其重要的地位。
我们知道,人触电后能自动摆脱的工频电流很小,成年男性的平均摆脱电流为16ma,成年女性的平均摆脱电流为10.5ma,电气设备的安全接地就是为了防止人体触及漏电的电气设备时造成事故。
而防止触电效果的好与坏很大程度上取决于工频接地电阻的大小。
同时,随着人们生活水平的不断提高,对供电可靠性的要求也越来越高。
广东是多雷区,造成设备跳闸的大多数原因是雷击事故,而接地装置的冲击接地电阻足够小的时候,能有效地保护电气设备免受雷击。
影响接地电阻的原因是多方面的,下面我发表一下本人的一点见解。
2、接地电阻偏高的原因分析。
对接地电阻偏高的原因进行调查发现,即有客观原因,又有运行维护方面的问题,归纳起来主要有以下几个方面的原因:2.1 地质、地形不理想。

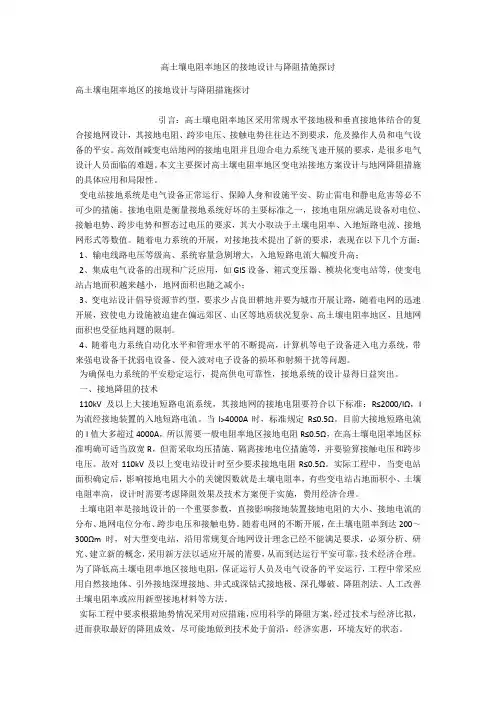

高土壤电阻率地区的接地设计与降阻措施探讨高土壤电阻率地区的接地设计与降阻措施探讨引言:高土壤电阻率地区采用常规水平接地极和垂直接地体结合的复合接地网设计,其接地电阻、跨步电压、接触电势往往达不到要求,危及操作人员和电气设备的平安。
高效削减变电站地网的接地电阻并且迎合电力系统飞速开展的要求,是很多电气设计人员面临的难题。
本文主要探讨高土壤电阻率地区变电站接地方案设计与地网降阻措施的具体应用和局限性。
变电站接地系统是电气设备正常运行、保障人身和设施平安、防止雷电和静电危害等必不可少的措施。
接地电阻是衡量接地系统好坏的主要标准之一,接地电阻应满足设备对电位、接触电势、跨步电势和暂态过电压的要求,其大小取决于土壤电阻率、入地短路电流、接地网形式等数值。
随着电力系统的开展,对接地技术提出了新的要求,表现在以下几个方面:1、输电线路电压等级高、系统容量急剧增大,入地短路电流大幅度升高;2、集成电气设备的出现和广泛应用,如GIS设备、箱式变压器、模块化变电站等,使变电站占地面积越来越小,地网面积也随之减小;3、变电站设计倡导资源节约型,要求少占良田耕地并要为城市开展让路,随着电网的迅速开展,致使电力设施被迫建在偏远郊区、山区等地质状况复杂、高土壤电阻率地区,且地网面积也受征地问题的限制。
4、随着电力系统自动化水平和管理水平的不断提高,计算机等电子设备进入电力系统,带来强电设备干扰弱电设备、侵入波对电子设备的损坏和射频干扰等问题。
为确保电力系统的平安稳定运行,提高供电可靠性,接地系统的设计显得日益突出。
一、接地降阻的技术110kV及以上大接地短路电流系统,其接地网的接地电阻要符合以下标准:R≤2000/IΩ,I 为流经接地装置的入地短路电流。
当I>4000A时,标准规定R≤0.5Ω。
目前大接地短路电流的I值大多超过4000A,所以需要一般电阻率地区接地电阻R≤0.5Ω,在高土壤电阻率地区标准明确可适当放宽R,但需采取均压措施、隔离接地电位措施等,并要验算接触电压和跨步电压。
探讨变电站接地工程降阻措施摘要: 本文对各种降低接地装置接地电阻的方法进行了分析,在实际的操作中应当结合各个地区土壤的实际情况,在应用中探索更好的方法。
在实际的应用过程中,除了要对施工的简便易行制定严格的要求,还要对是否能够稳定的降低电阻进行准确的分析,以便达到降低接地装置接地电阻的目的。
关键词:变电站;接地工程;探讨一、降低接地装置接地电阻的概念埋入地下直接接触大地的金属导体,被称为接地极。
作为接地极使用的直接和大地接触的金属井管、金属构件、钢筋混凝土建筑物基础、金属设备和管道,是自然接地极。
接地线指的是电气设施、装置的接地端子和接地极连接使用的金属导电。
在接地体上,接地极的对地电压和流经接地极流入地下的接地电流的比称为流散电阻;电流从接地体向大地四周散流的过程中遇到的全部的劝阻也称为流散电阻。
电气设备接地部分和对地电压和接地电流的比被称为接地装置的接地电阻。
而接地线的电阻一般都非常小,可以忽略不计,所以可以认为流散电阻等于接地电阻。
接地电阻的值都是对于工频电流而计算的。
雷电流经过接地装置的时候,由于雷电流本身有非常强烈的冲击性,会使接地电阻值发生变化。
此时的接地电阻又被称为冲击电阻。
二、降低接地电阻的主要方法1 、外借引地如果变电站的附近拥有电阻率较低的土壤(如洼地、水塘、水田等),可以敷设辅助接地网和站内接地网进行连接,外引接地再降低接地电阻中是非常有效的一种措施。
使用外引接地还需要注意以下几点:(1)主接地网和外引接地网的连接要保证可靠,要保证拥有至少四处的连接。
(2)充分考虑经济方面的条件,外引接地网不能距离过远,面积应当控制在1/2~1个主接地网的面积。
(3)外引接地体必须深埋,以防跨步电压造成牲畜和人员发生触电事故。
2 、接地深井再变电站的外引接地网或主接电网内设计接地深井是能够有效降阻的一种措施,特别是地下拥有水层的情况下。
进行接地深井需要注意以下几点:(1)接地深井的设置距离必须大于深井接地体至少两倍,防止发生屏蔽现象。

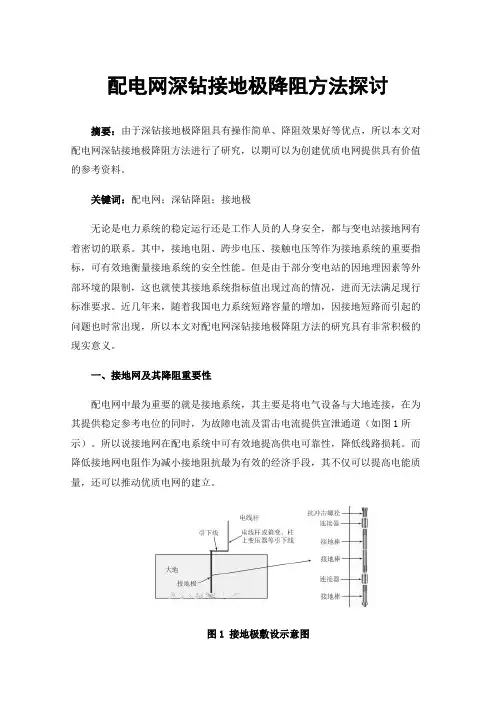

配电网深钻接地极降阻方法探讨摘要:由于深钻接地极降阻具有操作简单、降阻效果好等优点,所以本文对配电网深钻接地极降阻方法进行了研究,以期可以为创建优质电网提供具有价值的参考资料。
关键词:配电网;深钻降阻;接地极无论是电力系统的稳定运行还是工作人员的人身安全,都与变电站接地网有着密切的联系。
其中,接地电阻、跨步电压、接触电压等作为接地系统的重要指标,可有效地衡量接地系统的安全性能。
但是由于部分变电站的因地理因素等外部环境的限制,这也就使其接地系统指标值出现过高的情况,进而无法满足现行标准要求。
近几年来,随着我国电力系统短路容量的增加,因接地短路而引起的问题也时常出现,所以本文对配电网深钻接地极降阻方法的研究具有非常积极的现实意义。
一、接地网及其降阻重要性配电网中最为重要的就是接地系统,其主要是将电气设备与大地连接,在为其提供稳定参考电位的同时,为故障电流及雷击电流提供宣泄通道(如图1所示)。
所以说接地网在配电系统中可有效地提高供电可靠性,降低线路损耗。
而降低接地网电阻作为减小接地阻抗最为有效的经济手段,其不仅可以提高电能质量,还可以推动优质电网的建立。
图1接地极敷设示意图二、接地网电阻偏高的原因变电站接地网电阻偏高的原因有很多种,可归纳为以下几个方面。
(一)客观原因因变电站所处外部环境不同,所以土壤电阻率也就会存在差异。
尤其在山区,因其电阻率偏高,所以也就会接地系统造成较大的影响;再加上干旱等地区的土壤过于干燥,多是依靠离子导电,这也就会使电阻增加。
(二)勘探设计原因如果变电站处于地形较为复杂的地区,其也就会因土壤不均匀的情况而形成不同的电阻率,所以相关工作人员需要认真且仔细地勘测,并设计与实际相符得接地装置。
但是一旦未按照土壤实际标准来设计接地电阻,并套用现成的图纸或者设计,那么这也就会出现接地网电阻偏高的情况[1]。
(三)施工原因针对不同地区的变电站接地系统,只有在精心设计下严格施工,才可以保证接地网的电阻率。

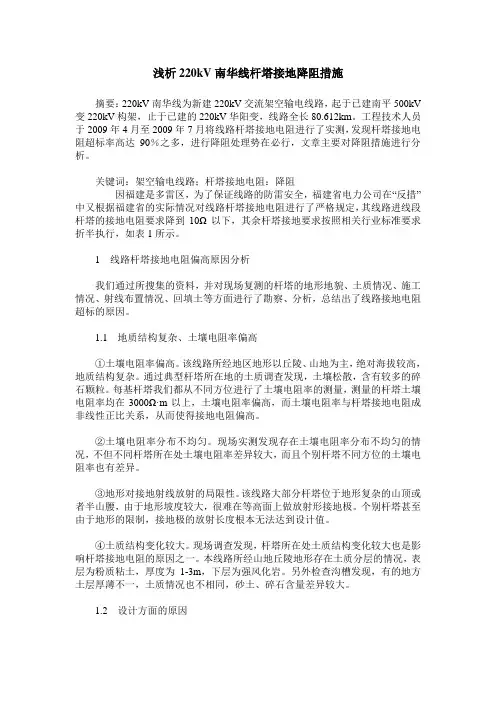

浅析220kV南华线杆塔接地降阻措施摘要:220kV南华线为新建220kV交流架空输电线路,起于已建南平500kV 变220kV构架,止于已建的220kV华阳变,线路全长80.612km。
工程技术人员于2009年4月至2009年7月将线路杆塔接地电阻进行了实测,发现杆塔接地电阻超标率高达90%之多,进行降阻处理势在必行,文章主要对降阻措施进行分析。
关键词:架空输电线路;杆塔接地电阻:降阻因福建是多雷区,为了保证线路的防雷安全,福建省电力公司在“反措”中又根据福建省的实际情况对线路杆塔接地电阻进行了严格规定,其线路进线段杆塔的接地电阻要求降到10Ω以下,其余杆塔接地要求按照相关行业标准要求折半执行,如表1所示。
1线路杆塔接地电阻偏高原因分析我们通过所搜集的资料,并对现场复测的杆塔的地形地貌、土质情况、施工情况、射线布置情况、回填土等方面进行了勘察、分析,总结出了线路接地电阻超标的原因。
1.1地质结构复杂、土壤电阻率偏高①土壤电阻率偏高。
该线路所经地区地形以丘陵、山地为主,绝对海拔较高,地质结构复杂。
通过典型杆塔所在地的土质调查发现,土壤松散,含有较多的碎石颗粒。
每基杆塔我们都从不同方位进行了土壤电阻率的测量,测量的杆塔土壤电阻率均在3000Ω·m以上,土壤电阻率偏高,而土壤电阻率与杆塔接地电阻成非线性正比关系,从而使得接地电阻偏高。
②土壤电阻率分布不均匀。
现场实测发现存在土壤电阻率分布不均匀的情况,不但不同杆塔所在处土壤电阻率差异较大,而且个别杆塔不同方位的土壤电阻率也有差异。
③地形对接地射线放射的局限性。
该线路大部分杆塔位于地形复杂的山顶或者半山腰,由于地形坡度较大,很难在等高面上做放射形接地极。
个别杆塔甚至由于地形的限制,接地极的放射长度根本无法达到设计值。
④土质结构变化较大。
现场调查发现,杆塔所在处土质结构变化较大也是影响杆塔接地电阻的原因之一。
本线路所经山地丘陵地形存在土质分层的情况,表层为粉质粘土,厚度为1-3m,下层为强风化岩。
关于降低变电所接地电阻措施及方法的分析和研究随着电力系统的发展和不断完善,变电所的安全问题日益引起人们的高度关注。
变电所的接地电阻是其安全运行的重要指标之一,但随着环境条件的变化、接地体腐蚀等因素的影响,接地电阻可能会出现升高的情况,导致变电所的安全风险增加。
本文将从降低变电所接地电阻的角度进行分析和研究,探讨各种措施和方法的优缺点。
一、地网设计地网设计是影响变电所接地电阻的一个重要因素,良好的地网设计能够有效降低接地电阻。
地网的形状、深度、布置方式等因素都会影响接地电阻的大小。
1. 地网形状地网形状可以采用网格状、环状、条状等多种形式。
网格状地网具有压降均匀、面积大、接地电阻小等优点,适用于大型变电站。
环状地网能够有效避免地电位梯度过大,降低接地电阻。
条状地网适用于占地面积较小的变电所,虽然接地电阻相对较大,但能满足变电所的安全要求。
2. 地网深度地网深度会直接影响接地电阻的大小,通常地网越深,接地电阻越小。
地网深度的选择需要考虑地质情况、土壤电阻率等因素,不同地区和不同类型的变电所采用的地网深度也不同。
3. 地网布置方式地网的布置方式也会影响接地电阻的大小。
通常地网的布置方式有集中式和分散式两种。
集中式地网指将所有接地体连接成一个整体,可以有效降低接地电阻,但是存在故障后维护困难、单点故障对整个地网影响大等缺点。
分散式地网将接地体分散布置,容易维护和发现故障,但某些情况下接地体之间可能存在电位差,影响接地的效果。
二、接地体选择接地体直接决定着接地电阻的大小,接地体的选择会影响接地电阻的大小和稳定性。
通常接地体可以选择钢制接地体、铜制接地体、镀锌钢管接地体、钻孔接地体等,下面简要分析各种接地体的优缺点。
1. 钢制接地体钢制接地体是常用的接地体之一,其成本较低、易于安装维护,但容易腐蚀导致接地电阻升高,且不易检测维护。
铜制接地体具有良好的导电性和抗腐蚀性能,接地电阻小且稳定性较高,但成本较高。
镀锌钢管接地体材料成本低,安装方便,但易受腐蚀影响,接地效果不太稳定。
关于降低变电所接地电阻措施及方法的分析和研究降低变电所接地电阻是提高变电所接地系统性能的重要措施之一,接地电阻过高可能导致接地电流过大,影响设备的安全运行。
对于变电所接地电阻的降低措施及方法进行分析和研究具有重要意义。
降低变电所接地电阻的主要方法之一是采用低阻接地材料。
常用的低阻接地材料包括铜、铝等。
这些材料的电阻较低,可以有效降低接地电阻。
选择合适的接地极材料和施工工艺也是降低接地电阻的关键。
在土壤中埋设耐腐蚀且导电性能良好的接地极,采用合适的覆土层厚度和压实程度,可以减小接地电阻。
合理布置接地系统也是降低接地电阻的重要方面。
对于大型变电所,采用多点接地的方法可以有效降低接地电阻。
通过将接地极布置在不同位置,使得接地系统中的电流得以分散,降低电阻。
加设导体越战也是一种有效的接地电阻降低方法。
导体越战可以增大接地系统与土壤的接触面积,提高接地电阻性能。
合理设计接地系统的结构也是提高接地电阻的重要手段。
采用合适的接地网结构,可以降低接地电阻。
一般来说,接地网采用星型结构是较为常见的选择。
通过在变电所周围布置多个接地极,并将其通过导体连接起来,形成星型结构,可以降低接地电阻。
合理选择接地导体的截面积和长度也是提高接地系统性能的重要因素。
定期检测和维护接地系统也是保证接地电阻降低的关键。
通过定期进行接地电阻的测试,及时发现接地电阻过高的问题,并采取相应的维护措施,可以保证接地系统的正常运行。
常见的维护措施包括接地导体的钢丝刷清洗、降低接地极与土壤之间的接触电阻等。
降低变电所接地电阻的措施及方法包括采用低阻接地材料,合理布置接地系统,合理设计接地系统结构,以及定期检测和维护接地系统等。
这些措施和方法可以有效降低接地电阻,提高变电所接地系统的性能,保证设备的安全运行。
关于降低变电所接地电阻措施及方法的分析和研究【摘要】本文主要围绕降低变电所接地电阻措施及方法展开探讨。
在分析了研究背景和研究意义。
在详细介绍了变电所接地电阻的重要性和必要性,以及改善接地电阻的方法和优化接地系统的措施。
还探讨了不同情况下的应对策略。
结论部分强调了提高变电所接地电阻的重要性,并指出未来研究方向。
总结部分对文章内容进行归纳,展望未来研究前景。
通过本文的研究,可以帮助提高变电所接地电阻水平,保障电力系统的安全稳定运行。
【关键词】变电所、接地电阻、降低、措施、方法、重要性、必要性、改善、优化、系统、情况、策略、提高、研究方向、总结、展望1. 引言1.1 研究背景随着电力行业的快速发展,变电所作为电力系统中重要的组成部分,其安全性和可靠性变得尤为重要。
变电所接地电阻是保证变电所安全运行的关键指标之一,它直接影响着变电所的接地系统的效果和性能。
在实际运行过程中,一些变电所存在接地电阻较高的情况,这可能会导致地电流过大、接地系统不稳定等问题,进而影响设备的正常运行,甚至引发安全事故。
对降低变电所接地电阻进行研究和探讨具有重要意义。
目前,关于变电所接地电阻的研究主要集中在理论分析和实际案例分析上,但在具体的降低接地电阻的方法和措施方面还存在不足。
为了更好地解决变电所接地电阻较高的问题,需要深入研究其形成机制,探索有效的降低接地电阻的方法,以提高变电所的电力系统的接地系统性能和稳定性。
对变电所接地电阻进行进一步的分析和研究,具有重要的理论和实践意义。
1.2 研究意义降低变电所接地电阻是保障电力系统运行安全稳定的重要环节。
随着电力系统规模的不断扩大和负荷的增加,变电所接地电阻的重要性日益凸显。
良好的接地系统能够有效地保护设备和人员安全,防止因接地电阻过高而引发的电气火灾和事故。
对于降低变电所接地电阻进行深入研究具有重要的意义。
降低变电所接地电阻可以提高电力系统的供电可靠性和稳定性。
通过降低接地电阻,可以减小接地电流的流动,减少对系统的影响,提高系统的运行效率和可靠性。
关于降低变电所接地电阻措施及方法的分析和研究
1.选择合适的接地电极距离:变电所接地电阻的大小与接地电极的距离有关,一般来说,电极间距越大,接地电阻越小。
在设计和建设变电所时,应根据实际情况选择合适的电极间距,以减小接地电阻。
2.增加接地电极的数量:增加接地电极的数量可以有效地降低接地电阻。
可以通过布置多根接地极来增加接地电极的数量,同时要保持电极之间的距离适当,以保证安全性和均匀性。
3.选择适当的接地电极材料:接地电极材料的选择也会影响接地电阻的大小。
常用的接地电极材料有铜、铜铁合金和铜铝合金等。
一般来说,纯铜具有较低的电阻,是较理想的接地电极材料。
4.合理布置接地电极:合理的接地电极布置可以提高接地电阻。
在布置接地电极时,需要考虑土壤的电阻率、土壤湿度、电流分布和电极间距等因素,以确保接地电极的分布均匀和有效性。
5.加强接地系统维护:定期检查和维护接地系统,保持接地电极的完好和运行正常,对于降低接地电阻具有重要作用。
可以采取测量接地电阻的方法来检查接地系统的质量,必要时可进行维修或更换接地设备和材料。
通过选择合适的接地电极距离、增加接地电极的数量、选择适当的接地电极材料、合理布置接地电极以及加强接地系统的日常维护等措施和方法,可以有效地降低变电所的接地电阻,提高接地系统的质量和可靠性。
这不仅可以保证变电所的安全运行,还可以减少接地故障对电力系统的影响。
浅谈接地降阻的方法[摘要] 本文通过对接地降阻的诸多方法进行学习研究,在工程实例设计过程中进行运用,对某高山通信基站接地降阻制定了一套优化设计方案,该方案在工程验收检测时效果显著,在确保地网接地电阻达标的同时,节约了施工成本。
因此,在恶劣的施工环境中,因地制宜,找出合适的接地方式和降低接地电阻的措施是必要的。
[关键词] 接地网接地电阻土壤电阻率优化设计1.接地电阻降阻方法为了达到降低接地网接地电阻的目的,首先需要从理论上研究降低接地电阻的方法。
由公式R=ρε/C可以看出,降低接地电阻有以下两种途径,一是增大接地体几何尺寸,以增大接地体的电容C;二是改善地质电学性质,减小地的电阻率ρ和介电系数ε。
接地网是接地系统的基础,由接地环(网)、接地极(体)和引下线组成,以往常有种误解,把接地环作为接地的主体,很少使用接地体,在接地要求不高或地质条件相当优越的情况下,接地环也能够起到接地的作用,但是通常的情况下,这是不可行的,接地环可以起到辅助接地的作用,主导作用是用接地体来完成的。
决定接地电阻大小的因素很多,下面先来分析一下计算传统地网接地电阻的公式(仅以接地环接地时)。
式中:р(Ω.m)——土壤电阻率;d(m)——钢材等效直径;S(m2)——地网面积;H(m)——埋设深度;L(m)——接地极长度(m) ;A——形状系数。
式(1)表明,传统的接地方式在土壤电阻率已经确定的情况下,要想达到设计要求的电阻必须有足够的接地面积,要降低接地电阻只有扩大接地面积,每扩大4倍的接地面积,接地电阻会降低一倍。
式(2)、(3)表明,在上述的接地网中,要降低接地电阻的另一个方法是加大接地材料的尺寸,但是耗材太大而且效果并不理想。
以下降低接地电阻的一些常用的合理的方法。
1.1增大接地网面积由上面接地电阻的物理概念,大地电阻率ρ和介电系数ε不容易改变,而接地电阻R与接地网电容C成反比:从理论上分析,接地网电容C主要由它的面积尺寸决定,与面积成正比,所以接地网面积与接地电阻成反比。
试述水电站接地降阻改造的有效措施摘要:文章通过对具体水电站的具体分析,阐述了进行水电站接地降阻改造的有效措施。
关键词:水电站;接地降阻;改造措施随着我国经济技术的高速发展,各种大型水电站也在不断的建设之中,为例能是它们更好地发挥发电的功能,我们要做好各种防雷接地降阻的改造工作。
1、入地短路电流的计算和降阻改造的方法电力系统中可能发生的短路有两类,分别为对称短路和不对称短路。
考虑流过接地网的短路电流,主要针对单相短路、两相接地短路和三相短路故障进行计算。
短路电流的计算可采用规程法(《水电工程三相交流系统短路电流计算导》DL/T 5163-2002)。
仅仅计算出短路电流还不足以确定系统的入地短路电流,因此就无法确定电站接地网应满足的接地电阻要求。
当系统发生接地故障时,并不是全部的短路电流都通过电站接地网流人大地,其中一部分电流会通过电站接地网直接流回电源的中性点,还有一部分电流会通过“避雷线一杆塔”人地。
因此计算入地短路电流转化为在短路电流的基础上求取避雷线分流系数的问题。
最后根据短路电流及分流系数的计算结果可得到站内和站外短路时的人地短路电流,,即:Id=Is×(1-k),Is为短路电流,k为分流系数。
近年来,发电厂容量的不断扩大、人地短路电流不断增加,这就对接地网的接地阻值提出了更高的要求。
因此,人们对降低接地网接地电阻的方法进行了许多的研究和实验,研究出了很多降低接地电阻的措施和方法,常用的有扩大接地网面积、引外接地、利用自然接地体、垂直接地极、SZJ空腹式接地装置五种。
①扩大接地网面积:接地网接地电阻与接地网面积平方根成反比,接地网面积越大,接地电阻也就越低,因此增大接地网面积是降低接地网接地电阻一种行之有效的办法。
②引外接地:将变电站主接地网与主接地网区域以外某一低土壤电阻率区域敷设的辅助接地网相连达到降低整个接地系统接地电阻的目的。
③利用自然接地体:在设计发电厂的地网时充分考虑地网周围的自然接地体,由于这些自然接地体本身就有较低的电阻,把主网与它们相连时,可以有效的将水电站的各部分地网连接成为一个统一的整体,同时降低接地电阻。
电气设备接地降阻措施的探讨摘要:本文对电气设备接地安全及防雷方面存在的问题进行了分析和探讨,探讨了降低电气设备接地电阻的措施和方法。
关键词:电气设备接地装置降阻改造Abstract: In this paper, the electrical equipment grounding safety and the problems existing in the lightning protection are analyzed and discussed, and it also probes into the lower electrical equipment of grounding resistance measures and methods.Key Words: electrical equipment, grounding resistance, reduction device transformation1、引言随着人类社会的发展,我国提倡和谐社会,电力建设中,人身安全无疑应放在第一位,接地装置在城市供配电系统安全运行中占据着极其重要的地位。
我们知道,人触电后能自动摆脱的工频电流很小,成年男性的平均摆脱电流为16mA,成年女性的平均摆脱电流为10.5mA,电气设备的安全接地就是为了防止人体触及漏电的电气设备时造成事故。
而防止触电效果的好与坏很大程度上取决于工频接地电阻的大小。
同时,随着人们生活水平的不断提高,对供电可靠性的要求也越来越高。
广东是多雷区,造成设备跳闸的大多数原因是雷击事故,而接地装置的冲击接地电阻足够小的时候,能有效地保护电气设备免受雷击。
影响接地电阻的原因是多方面的,下面我发表一下本人的一点见解。
2、接地电阻偏高的原因分析。
对接地电阻偏高的原因进行调查发现,即有客观原因,又有运行维护方面的问题,归纳起来主要有以下几个方面的原因:2.1 地质、地形不理想。
受城市规划的限制,城市供配电设备必须安装在指定位置,因为城市大多数都是混凝土地面,地面下大多数是建筑垃圾,难以挖掘接地沟;而有的地方的土壤电阻率很高,甚至高达5000-10000Ωm;还有的地方土壤干燥,而大地导电基本上是靠离子导电、而各类无机盐类只有在有水的情况下,才能离解为导电的金属离子,所以干燥的土壤导电能力是非常差的,这是城市供配电设备接地电阻偏高的地理位置原因。
关于降低变电所接地电阻措施及方法的分析和研究1. 引言1.1 背景介绍降低变电所接地电阻是电力系统运行中非常重要的一项工作,接地电阻的大小直接影响到系统的接地效果,进而影响到系统的安全运行。
随着电力系统的发展和规模的扩大,接地电阻的问题变得愈发突出。
传统的降低接地电阻的方法已经不能满足当前电力系统对接地电阻的要求,因此需要进一步研究和探讨新的降低接地电阻的方法。
对于变电所来说,接地电阻的大小直接影响到其对雷击和地电压的防护效果。
降低变电所接地电阻不仅能够提高系统的稳定性和可靠性,还能有效保护设备和人员的安全。
目前,已经有一些关于降低接地电阻的方法得到了广泛的应用,但是这些方法存在一些不足之处,需要进一步完善和优化。
本文将对接地电阻的影响因素进行分析,总结现有的降低接地电阻的方法,并提出一些优化接地系统设计的建议,以期为降低变电所接地电阻提供新的思路和方法。
1.2 问题意义接地电阻是变电所重要的安全保障措施之一,直接影响着整个电气系统的运行安全性和稳定性。
降低变电所接地电阻的重要性不言而喻,它不仅可以提高系统的接地效果,还可以降低系统对雷电等外部干扰的敏感性,从而保障系统设备和人员的安全。
随着电气系统的不断发展和扩大规模,各种因素导致变电所接地电阻逐渐增加,这给系统运行带来了一定的风险。
研究如何降低变电所接地电阻,提高系统的接地效果,成为当前电力行业亟需解决的问题。
通过对接地电阻影响因素的深入分析、现有的降低接地电阻方法的总结和优化接地系统设计,可以有效提高变电所接地电阻的降低效果,进而提升系统的安全性和稳定性。
本文旨在深入探讨降低变电所接地电阻的措施及方法,为电力系统的安全稳定运行提供技术支持和保障。
1.3 研究目的研究目的是为了寻找更有效的方法来降低变电所接地电阻,以提高电气设备的运行安全性和可靠性。
通过分析各种影响因素和现有的降低接地电阻的方法,我们的目标是找到更经济、更可靠的解决方案。
同时,优化接地系统设计,采用导体改进接地电阻,使用化学接地电解质等方法,旨在提高接地系统的导电性能和耐久性,从而降低接地电阻值。
浅谈接地降阻的方法[摘要] 本文通过对接地降阻的诸多方法进行学习研究,在工程实例设计过程中进行运用,对某高山通信基站接地降阻制定了一套优化设计方案,该方案在工程验收检测时效果显著,在确保地网接地电阻达标的同时,节约了施工成本。
因此,在恶劣的施工环境中,因地制宜,找出合适的接地方式和降低接地电阻的措施是必要的。
[关键词] 接地网接地电阻土壤电阻率优化设计1.接地电阻降阻方法为了达到降低接地网接地电阻的目的,首先需要从理论上研究降低接地电阻的方法。
由公式r=ρε/c可以看出,降低接地电阻有以下两种途径,一是增大接地体几何尺寸,以增大接地体的电容c;二是改善地质电学性质,减小地的电阻率ρ和介电系数ε。
接地网是接地系统的基础,由接地环(网)、接地极(体)和引下线组成,以往常有种误解,把接地环作为接地的主体,很少使用接地体,在接地要求不高或地质条件相当优越的情况下,接地环也能够起到接地的作用,但是通常的情况下,这是不可行的,接地环可以起到辅助接地的作用,主导作用是用接地体来完成的。
决定接地电阻大小的因素很多,下面先来分析一下计算传统地网接地电阻的公式(仅以接地环接地时)。
式中:р(ω.m)——土壤电阻率;d(m)——钢材等效直径;s(m2)——地网面积;h(m)——埋设深度;l(m)——接地极长度(m) ;a——形状系数。
式(1)表明,传统的接地方式在土壤电阻率已经确定的情况下,要想达到设计要求的电阻必须有足够的接地面积,要降低接地电阻只有扩大接地面积,每扩大4倍的接地面积,接地电阻会降低一倍。
式(2)、(3)表明,在上述的接地网中,要降低接地电阻的另一个方法是加大接地材料的尺寸,但是耗材太大而且效果并不理想。
以下降低接地电阻的一些常用的合理的方法。
1.1增大接地网面积由上面接地电阻的物理概念,大地电阻率ρ和介电系数ε不容易改变,而接地电阻r与接地网电容c成反比:从理论上分析,接地网电容c主要由它的面积尺寸决定,与面积成正比,所以接地网面积与接地电阻成反比。
减小接地网接地电阻,增大接地网面积是可行途径。
一个有多根水平接地体组成的接地网可以近似地看成一块孤立的平板,借用平板接地体接地电阻计算公式,当平板面积增大一倍时,接地电阻减小29.3%。
1.2增加垂直接地体依据电容概念,增加垂直接地体可以增大接地网电容。
当增加的垂直接地体长度和接地网长、宽尺寸可比拟时,接地网由原来的近似于平板接地体趋近于一个半球接地体,电容会有较大增加,接地电阻会有较大减小。
由埋深为零半径为r的圆盘和半径为r的半球电容之比4εr/2πεr可得,接地电阻将减小36%。
但是对于大型接地网,其电容主要是由它的面积尺寸决定,附加于接地网上有限长度(2~3m)的垂直接地体,不足以改变决定电容大小的几何尺寸,因而电容增加不大,亦接地电阻减小不多。
所以大型接地网不应加以增加垂直接地体作为减小接地电阻的主要方法,垂直接地体仅作为加强集中接地散泄雷电流之用。
唯一有效的途径是采用深井接地。
1.3人工改善地电阻率在高电阻率地区采用人工改善地电阻率的方法,对减小接地电阻具有一定效果。
例如,对于一个半径为r的半圆球接地体而言,其接地电阻的50%集中在自接地体表面至距球心2r的半圆球内,如果将r至2r间的土壤电阻率降低,可使接地电阻大大减小。
设原地电阻率为ρ2,将r至2r范围内的电阻率为ρ2的土壤用低电阻率的材料ρ1置换,则半圆球接地体的接地电阻为:rx=(ρ1+ρ2)/4лr置换前的接地电阻rx为:rx=ρ2/2πrr与rx之比为:r/rx=(ρ1+ρ2)/2ρ2当ρ1<<ρ2,上式改写为: r=rx/2=ρ2/4πr故接地电阻减小的百分数为50%。
另外由上式可以看出,用低电阻率的材料置换半球附近高电阻率的土壤,相当于将半球接地体的半径由r增大到2r,由于接地体几何尺寸的增加,而使接地电阻减小。
1.4深埋接地体在地电阻率随地层深度增加而减小较快的地方,可以采用深埋接地体的方法减小接地电阻。
地的电阻率随深度而减小的规律,往往在达到一定深度后,地电阻率会突然减小很多。
因此利用大地性质,深埋接地体后,使接地体深入到地电阻率低的地层中,通过小的地电阻率来达到减小接地电阻的目的。
对于地电阻率随地层深度的增加而减小不大的地方,由于地电阻率变化不大,增加接地网的埋深只是增大接地网的电容。
利用电容的概念,电容具有储藏电场能量的本领,它所储藏的能量,不是储藏在极板上,而是储藏在整个介电质中,即整个电厂中:介电质中的能量密度,既与介电系数有关,又与电场的分布有关,因此,比起接地网的几何尺寸小得多的有限埋深,所增加的储藏能量的介质空间极为有限;在有限空间中的能量密度又小,储藏的总能量也就增加不多,即电容增加不大,所以对减小接地电阻作用不大,不宜采用深埋接地体的方法减小接地电阻。
深埋接地体和敷设水下接地网可以大大降低直流电阻,但对降低交流电阻作用不大。
1.5利用自然接地体充分利用混凝土结构物中的钢筋骨架、金属结购物,以及上下水金属管道等自然接地体,是减小接地电阻的有效措施,而且还可以起引流、分流、均压作用,并使专门敷设的接地带的连接作用得到加强。
2.始兴县某高山通信基站接地降阻设计方案2.1项目概述该基站设于始兴县郊区山顶上,基站地处空旷,地质环境恶劣,山体表层为碎石和风化土,测得土壤电阻率高达2300ω.m左右。
基站由一座高15米的三角型铁塔和一间长6米×宽4米×高3米的机房组成,基站现有接地系统有一圈围绕机房和铁塔基础敷设的扁钢组成,接地电阻趋于无穷大,根据甲方招标文件要求该基站接地电阻设计要求为≤10ω。
2.2项目设计综合分析若设接地网所占面积为s,则当该面积内全部铺满钢材,即地网成为一面积为s的金属板时,其接地电阻可达到最小值。
反之,把水平接地体减少到只剩一个勾划出地网轮廓的外框时,其接地电阻降达到最大值。
根据计算和实际工程经验,如果我们将闭合环形地网内部全部铺满钢材,其地网接地电阻约在原有基础上下降大约25~40%;这是因为地网内部的钢材被四周的轮廓所屏蔽,电流绝大部分都是由四周的轮廓所散发出的缘故。
可见,在地网内部铺设很多钢材,对降低接地电阻的效果是不明显的。
由于土壤电阻的存在,电流自接地电极往周围土壤流散时,会在土壤中产生压降并形成一定的地表电位分布。
对接地网接地电阻值和地网的覆盖面积可以估算如下:式中:r-接地网接地电阻估算值;-土壤电阻率;东莞移动大朗镇博贝岭基站取值为2300ω.m;s-接地网覆盖面积;单位:m2。
此基站设计接地阻值小于或等于10ω,这样既可有效地节约成本也能对机房内的设备起到良好的保护,根据计算,该基站接地网需要开挖接地体长度在460米。
考虑到接地网建设过程中,由于不可预见的风险情况,以及地网的投资限制,我们建议此通信基站接地网建设中采用接地防腐降阻剂、非金属接地模块和长效离子接地极配合工程施工,在严格控制建设成本的前提下使地网能安全可靠的达到规范和设计要求。
通信基站地网的有效范围确定:接地体的有效长度le应该按下式确定:——敷设接地体处的平均土壤电阻率,单位:ω·m。
由于该通信基站取值为2300ω.m,所以本地网开挖敷设水平接地体的有效半径长度不可超过96米的长度限制。
2.3项目设计计算过程:2.3.1垂直接地体的用量设计及效果根据移动基站的地形特点,采用20根长效离子接地极加40块非金属接地模块较为理想。
2.3.1.1离子接地极设计前的准备工作设计前必须测试现场的土壤电阻率,特别在需要埋设电解离子长效接地极的地方最好能测试该点的土壤电阻率。
根据测得的土壤电阻率数值和系统对接地电阻的要求进行设计估算。
估算时首先要查询以下的数据表:序号土壤类别电阻率约值离子接地极接地电阻常规等长接地电阻1 陶粘土10 1.54 3.482 泥炭、沼泽地20 3.06 6.973 黑土、田园土50 7.60 17.44 粘土60 9.13 20.95 砂质粘土 100 15.2 34.86 黄土200 30.3 69.77 含沙粘土 300 45.5 104.58 多石土壤 400 60.6 136.49 红色风化粘土500 75.7 174.210 表层土夹石600 90.9 209.011 风化石土 1000 151.5 348.4b、多个接地极并联的接地电阻值估算其中::单个长效接地极的接地电阻值:并联长效接地极的个数:有效利用系数,其取值0.65根据估计可得到≈350ω,≈27ω2.3.1.2非金属接地模块设计前的准备工作单个非金属接地模块并联的接地电阻值估算:=0.18=0.18×2300=414ω多个非金属接地模块并联的接地电阻值估算:其中::单个接地模块的接地电阻值:并联长效接地极的个数:有效利用系数,其取值为0.65根据估计可得到≈414ω,≈16ω垂直接地体的接地电阻=12.6ω2.3.2水平接地体的长度设计本方案设计垂直接地体间距3米埋设,故与垂直接地相连的水平接地体的长度约为190米。
其中:r为土壤电阻率l为水平接地极的长度d为水平接地极的直径h为水平接地极的深度a为水平接地体分布形状系数计算得到:≈28w考虑到地网开挖面积有限,为了提高整个地网的整体降阻效率和瞬间泄流能力,防腐蚀能力以及地网的使用寿命,需要在接地体周围包覆长效防腐降阻剂,用量为20kg/m,加了降阻剂水平接地体的接地电阻为:=×0.6=28×0.6=16.8ω。
2.3.3总的接地系统的接地电阻为:计算得到:r≈7.2 w2.3.4结论:计算得到的理论数据符合设计要求,可根据设计方案指定详细施工计划进行实施(附:地网设计平面示意图见图1)。
图1 通信基站地网设计平面示意图参考文献:[1]《建筑物防雷设计规范》gb 50057-94.[2]《移动通信基站防雷与接地设计规范》yd5068-98.[3] 苏邦礼等.雷电与避雷工程[m].中山大学出版社,1996,11.[4] 李景禄.关于大中型接地网接地装置降阻措施的经验.作者简介:王飞凤,女,助理工程师,本科,主要从事防雷防护工作。
