F6-车身电器组件培训

F6车型培训之车身电器部分

技术服务部

电器和控制装置的位置1

搭铁与线束

2

保险丝与继电器

3

4配电和电路图的识别

5各主要线束代码编号规则

12V LED（不可更换）

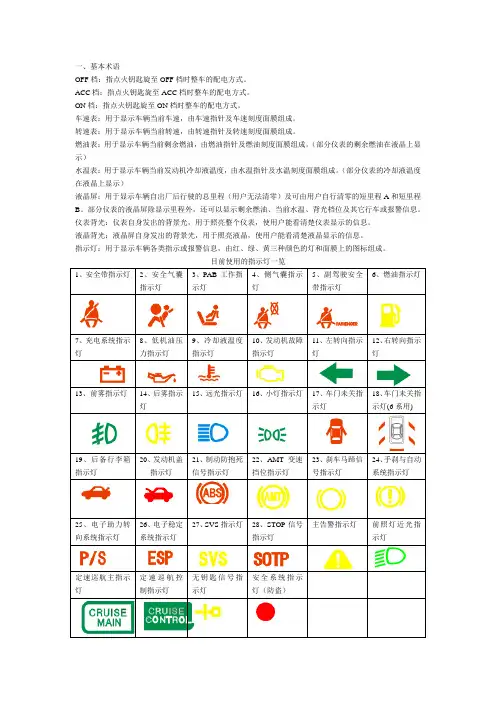

仪表灯

12V-3W

化妆镜灯12V-3.4W 行李舱照明灯12V-5W 后室内灯12V-8W 前室内灯12V-21W 后雾灯12V-55W 前雾灯12V-5W 牌照灯12V-21W 倒车灯12V-2W 高位制动灯12V-4W/0.5W 制动信号灯/位置灯12V-21W 后转向信号灯12V-21W 侧转向信号灯12V-21W/5W（两个灯丝）前转向信号灯/前位置指示灯12V-55W

车头灯远光灯/近光灯灯泡

30A，20A，15A，7.5A 仪表下的保险丝/继电器盒100A、50A、40A、30A、20A、15A、10A、7.5A 发动机罩内保险丝/继电器盒保险丝

12V-70AH 840W

发动机舱驾驶员侧

蓄电池基本参数

电器额定功率

电器和控制装置的位置1

发动机舱4G69

发动机下保险丝/继电器盒

前雾灯继电器

继电器盒

A/C压缩机离合器继电器冷凝器风扇继电器

散热器风扇继电器

鼓风机电机继电器

后车窗除雾器继电器

ABS调控器控制装置

继电器控制模块

低速风扇继电器

发动机舱483QB

发动机下保险丝/继电器盒

低速风扇继电器

继电器控制模块

ABS调控器控制装置

空脚

鼓风机电机继电器

散热器风扇继电器

冷凝器风扇继电器

A/C压缩机离合器继电器

继电器盒

前雾灯继电器

仪表板4G69

PCM主继电器电动车窗继电器ETV主继电器

油泵继电器

起动机切断继电器

仪表板下保险丝/继电器盒

多路集成控制装置

附件电源插座继电器

A/T继电器

仪表板483QB

空脚

空脚

PCM主继电器电动车窗继电器油泵继电器

起动机切断继电器

仪表板下保险丝/继电器盒

多路集成控制装置

附件电源插座继电器

仪表板续

左危险警报灯继电器右危险警报灯继电器

SRS

ECM/PCM

雨刮加热继电器

座椅加热继电器（旗舰型）

车顶

天窗开启继电器

天窗关闭继电器

车门

搭铁与线束2

发动机舱搭铁（4G69）

发动机接地变速箱接地蓄电池接地

发动机舱搭铁（483QB）

发动机接地变速箱接地蓄电池接地

仪表板搭铁

仪表板搭铁2

仪表板搭铁3

仪表板搭铁4

仪表板搭铁1

仪表板搭铁5仪表板搭铁6

前横梁搭铁

地板搭铁1

地板搭铁2

后行李箱搭铁

地板线束1

序号名称

地板线束1

J408接右前座椅线束J908

J409接右后门线束J809

J410接左前座椅线束J910

J411接左后门线束J811

X403接右前门灯开关

X404接右前安全带

X405接右后门灯开关

X406接右后轮速传感器

X407接左前安全带

X408接左前门灯开关

X409接左后轮速传感器

W401搭铁

W402搭铁

地板线束2

序号名称

地板线束2

X2e接仪表板配电盒e

X2h接仪表板配电盒h

X2f接仪表板配电盒f

J405接仪表板线束J205

J406接仪表板线束J206

J407接仪表板线束J207

J412接后行李箱线束J512

W403搭铁

X401接安全气囊ECU

X410接左后门灯开关

X411接油泵

X412接天线放大器

顶棚线束

序号名称

顶棚线束

J613接仪表板线束J213

X2i接仪表板配电盒i

X661接左化妆灯

X662接右化妆灯

X663接前室内照明灯

X664接环境灯

X665接后室内照明灯

X666接天窗限位开关

X667接天窗电机

X671接雨量传感器

X672接内后视镜方向显示

行李箱线束

序号名称

后行李箱线束

X501接左后扬声器

X502接右后扬声器

X503接高位制动灯

X504接行李箱照明灯

X505接左后组合灯

X506接右后组合灯

X507接倒车雷达探头A

X508接倒车雷达探头B

X509接倒车雷达探头C

X510接报警器

X511接左牌照灯

X513接右牌照灯

X514接行李箱锁

J512接地板线束J412

前舱线束1

序号名称

前舱线束1

X2b接仪表板配电盒B

X2c接仪表板配电盒C

X2d接仪表板配电盒D

X1C接前舱配电盒C

X1D接前舱配电盒D

X1E接前舱配电盒E

X1G接前舱配电盒G

X1I接前舱配电盒I

X1J接前舱配电盒J

J101接仪表板线束J201

J102接仪表板线束J202

J103接仪表板线束J203
