工程制图的规范和标准
工程制图是工程设计的重要环节，是将设计方案实现的重要手段。而工程制图的规范和标准，对于保证工程设计的质量和效率，以及工程施工的顺利进行，具有重要的作用。下面，本文将从工程制图规范和标准的意义、制图规范和标准的制定和使用、以及工程制图规范和标准的最新进展等方面，进行一些简要的论述。
一、工程制图规范和标准的意义
1、规范和标准有助于提高工程设计的质量和效率。
工程制图规范和标准是根据国家或地区的法律、法规和政策制定的，它们统一了工程图纸的规格、编制方法、标识符号和注记，规范了工程图纸的内容和格式等方面。这些规范和标准的遵守和实施，有助于提高工程设计的质量和效率。因为，规范和标准的存在可以避免人为的主观性和错误性，降低了设计出现问题的可能性，减少了不必要的纠错和重复设计，提高了设计效率。
2、规范和标准有助于提高工程施工的顺利进行。
工程制图规范和标准的存在还可以有效地促进工程施工的顺利进行。因为，规范和标准的遵守可以确保设计图纸的准确、精细和完整，使得施工人员可以更加准确地理解施工图纸中表达的意图，避免了人为的误解和偏差，降低了施工难度，提高了施工效率。 二、制图规范和标准的制定和使用
1、制图规范和标准的制定
制图规范和标准的制定，是根据国家和行业的要求，经过专业人员集体研究和讨论，以保证制图准确、合理、规范的要求，编制制定的。其目的是提高工程制图的质量和效率，为工程设计和施工提供标准依据。
2、制图规范和标准的使用
工程制图规范和标准的实施，首先要求以专业的态度和方法，认真学习和贯彻规范和标准的要求。其次，要按照规范和标准的规定，编制、审核、审查、批准和签字等制图环节要求，确保符合国家和地区的制图规范和标准的要求。最后，还要注意及时更新制图规范和标准的版本，以保证工作的顺利进行。
三、工程制图规范和标准的最新进展
工程制图规范和标准的最新进展，是随着国家法律法规、技术标准和行业要求的变化和发展而持续调整和完善的。目前，与工程制图相关的规范和标准主要有以下几项：

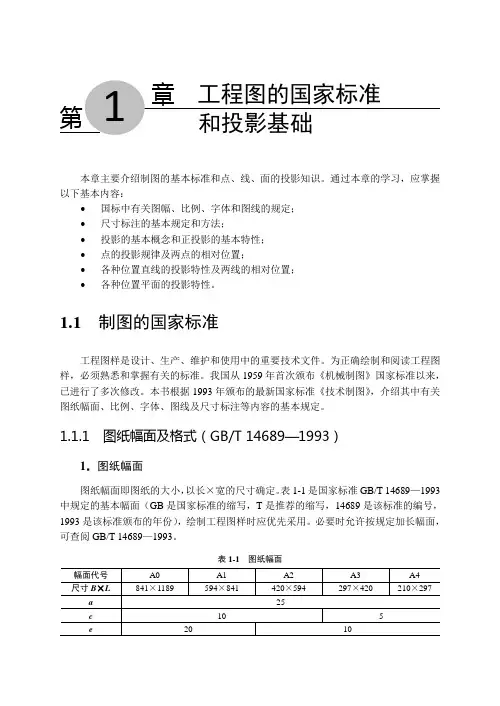

章 工程图的国家标准 第
本章主要介绍制图的基本标准和点、线、面的投影知识。通过本章的学习，应掌握以下基本内容：
• 国标中有关图幅、比例、字体和图线的规定；
• 尺寸标注的基本规定和方法；
• 投影的基本概念和正投影的基本特性；
• 点的投影规律及两点的相对位置；
• 各种位置直线的投影特性及两线的相对位置；
• 各种位置平面的投影特性。
1.1 制图的国家标准
工程图样是设计、生产、维护和使用中的重要技术文件。为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。
1.1.1 图纸幅面及格式（GB/T 14689—1993）
1．图纸幅面
图纸幅面即图纸的大小，以长×宽的尺寸确定。表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。必要时允许按规定加长幅面，可查阅GB/T 14689—1993。
表1-1 图纸幅面
幅面代号 A0 A1 A2 A3 A4
尺寸B×L 841×1189 594×841 420×594 297×420 210×297
a 25
c 10 5
e 20 10 1 和投影基础 2．图框格式
图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。其周边尺寸见表1-1。
3．标题栏
标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。有时也可按图1-3所示的位置放置，但此时应采用方向符号。
图1-1 留有装订边的图框格式
图1-2 不留装订边的图框格式
建筑工程制图标准
建筑工程制图是建筑设计的重要环节，其准确性和规范性直接影响着建筑工程的质量和安全。因此，建筑工程制图标准的制定和执行显得尤为重要。建筑工程制图标准主要包括建筑平面图、立面图、剖面图、结构图、设备图等内容，下面将分别对这些内容进行详细介绍。
首先，建筑平面图是建筑设计中最基本的图纸之一，它直观地表现了建筑物的布局和空间分配。在绘制建筑平面图时，需要遵循一定的标准，包括图纸比例、符号标注、尺寸标注等。平面图应清晰明了，标注准确，符号规范，以便于施工人员按图施工，保证建筑物的准确性和稳定性。
其次，立面图是建筑物外立面的图纸，它展现了建筑物的立面形象和外观特征。在制作立面图时，需要考虑建筑物的比例、材料表现、窗户、门的位置等因素，保证立面图的真实性和美观性。立面图的绘制要符合相关的标准，确保建筑物的外观符合设计要求。
接着，剖面图是建筑物结构的纵向切面图，它展现了建筑物的内部结构和构造特点。在绘制剖面图时，需要考虑建筑物的结构形式、构造材料、尺寸标注等因素，确保剖面图的准确性和清晰度。剖面图的标准制定对于建筑物的结构安全和施工质量具有重要意义。
另外，结构图是建筑物的结构计算和构造图纸，它直接关系到建筑物的承重性能和安全性能。在绘制结构图时，需要遵循相关的设计规范和标准，包括结构形式、材料规格、节点连接等内容，以确保建筑物的结构稳定和安全。
最后，设备图是建筑物内部设备和管道的布置图纸，它直接关系到建筑物的使用功能和舒适性。在绘制设备图时，需要考虑设备的布置位置、管道的连接方式、通风、给排水等因素，保证设备图的合理性和实用性。
综上所述，建筑工程制图标准的制定和执行对于建筑工程具有重要意义。建筑平面图、立面图、剖面图、结构图、设备图等图纸内容的准确性和规范性直接关系到建筑工程的质量和安全。因此，我们需要严格遵循相关的标准和规范，确保建筑工程制图的准确性和规范性，为建筑工程的顺利施工和运营提供可靠保障。
1
最新企业制图标准（工程技术制图标准）
1 总则 ................................................................................................................................................ 3
1.1 目的..................................................................................................................................... 3
1.2 适用范围 ............................................................................................................................. 3
2 引用标准及说明............................................................................................................................. 3
2.1 引用标准 ............................................................................................................................. 3
3 通用术语......................................................................................................................................... 5
