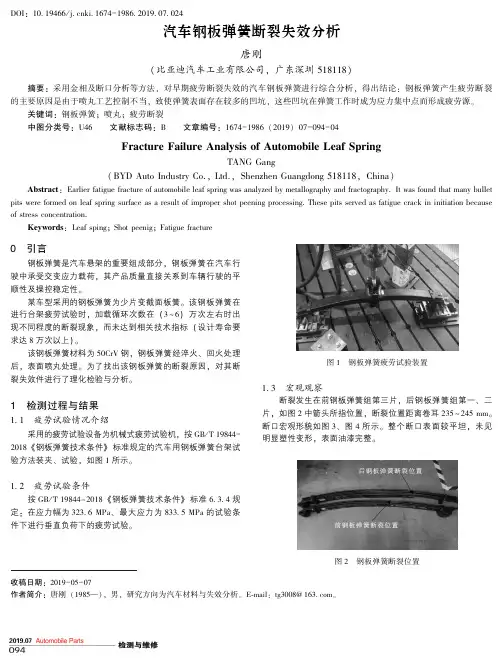

汽车钢板弹簧断裂失效分析

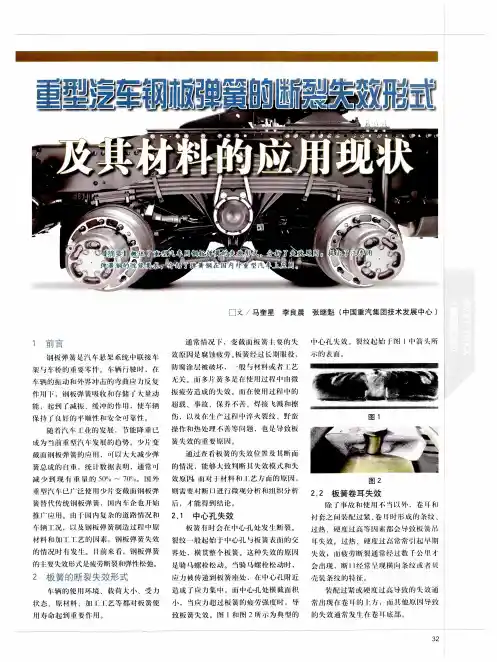

其他ｆ 也经 常 ｆ １ Ｊ 现残渣粉术。 、 板 赞 性 能 、 破坏 ｒ 喷 凡肜 战的 表 饯 氽 受 力 发 生 微 振 导 致 的 磨 损 ｆ ｆ Ｉ ｆ ，会 人 大 进 而 敛 力策 ｌ Ｉ Ｉ 肜成 裂纹 。 一 ｌ …｝ 板 碡 常 常 Ｊ Ｌ 干 公 ｌ 凡 Ｊ 姚会火套 降 低 板 簧 的 坡 寿 命 。微 振 坡 火 效 多 裂 纹 ， 片簧 ｔ要的 失效 之 ，而 变 截 板 簧 ｝ ：
侏持 ｒ 的 ｆ ‘ 顺性ｆ ¨ 个－ ． ｆ 性。 能 降 重 已 伤 ， 以 及
、 ・ 拔 ｌ ￡ 溅 和 擦
图 １
７ 过 巾 汴 火 裂 纹 、 野 蛮
随蕾ｉ ‘ ｉ １ 、 ｌ ｋ 的 发杖， 成为 ｌ １ ｉ 』
操作ｌ 乖 ｌ １ 热 处 小 善 等 『 ｕ ｊ 题 ， 也址 致 板
板 簧 何 时 会 ｌ １ １ 心扎 处发， Ｉ － 断裂。
衬套之问装眦过 紧、 绉…Ｉ Ｉ ｆ Ｊ ｌ ＝ ； 成 的 条纹 、 过 热 、 趔 度 过 “ Ｉ 挪 会 甘敛 橄 晴 Ｉ
材 料 和 Ｉ Ｉ ： 艺 的 索 ， 板 弹 磷 火 效 裂 纹 一般 ｌ 起始 ｔ ： ｒ ｝ １ 心 扎 ｊ 板 债 丧 的 交
２ ． ２ 板 簧卷耳失效
除 Ｊ ’ 故和 使 川 小 １ 以外．毯 ｑ 币 ¨
簧替代传统钏板弹赞，
ｌ ＾ 】 乍 也开 始
推 广 用 。 由 ¨ １ 人 Ｊ 艇 的 道路 情 况 和 辆］ 况，以１ ６ 乏 钢 板弹 簧 制逃 过 巾 原
２ ． １ 中心孔失效
力 破 传 递 到 板 簧 处 ，
『 ｆ Ｉ 心 孔 附 近
车辆的使 Ｊ Ｈ 环 境 、拔 倚 人 小 、受 力 造 成 ｒ应 力 集 中 。

材料断裂理论与失效分析汽车中的板簧的断裂失效分析专业：材料工程（锻压）类型：应用型姓名：***学号：15S******汽车中的板簧的断裂失效分析引言汽车板簧是汽车悬架系统中最传统的弹性元件，由于其可靠性好、结构简单、制造工艺流程短、成本低而且结构能大大简化等优点，从而得到广泛的应用。

汽车板簧一般是由若干片不等长的合金弹簧钢组合而成一组近似于等强度弹簧梁。

在悬架系统中除了起缓冲作用而外，当它在汽车纵向安置，并且一端与车架作固定铰链连接时，即可担负起传递所有各向的力和力矩，以及决定车轮运动的轨迹，起导向的作用，因此就没有必要设置其它的导向机构，另外汽车板簧是多片叠加而成，当载荷作用下变形时，各片有相对的滑动而产生摩擦，产生一定的阻力，促使车身的振动衰减，但是板簧单位重量储存的能量最低，因些材料的利用率最差。

1. 材质是什么？65Mn/低碳钢哪一类合适？材质一般为硅锰钢。

因为碳素弹簧钢因淬透性低，较少使用于汽车中；锰钢淬透性好，但易产生淬火裂纹，并有回火脆性。

因此，硅锰钢在我国应用在汽车的板簧上较为广泛。

65Mn 钢更为合适，因为：低碳钢为碳含量低于0.25%的碳素钢，因其强度低、硬度低而软，又称软钢。

它包括大部分普通碳素结构钢和一部分优质碳素结构钢，大多不经热处理用于工程结构件，有的经渗碳和其他热处理用于要求耐磨的机械零件。

低碳钢退火组织为铁素体和少量珠光体，其强度和硬度较低，塑性和韧性较好。

因此可以看出，低碳钢不符合板簧材料高强度和高硬度的要求。

65Mn弹簧钢，含有0.90%~1.2%的Mn元素，提高了材料的淬透性，© 12mm 的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。

Mn 是弱碳化物形成元素，在钢中主要以固溶的形式存在于基体中。

一部分固溶于铁素体（或奥氏体），另一部分形成含Mn的合金渗碳体（Fe、Mn ）。

Mn还能显著提高钢的淬透性，改善热处理性能，强化基体、降低珠光体的形成温度，细化珠光体的片间距离，从而提高钢的强度和硬度。

BL客车后钢板弹簧疲劳断裂原因的分析与改进措施田洪森(机电系,北京100044)摘要:本文通过对BL客车后钢板弹簧断裂断口形状、设计应力、原材料及理化性能等方面的分析,找出造成钢板弹簧疲劳断裂的原因,提出了改进的措施,使该钢板弹簧的疲劳寿命达到日本五十铃公司标准的要求。

关键词:钢板弹簧;疲劳断裂;原因分析;改进措施1问题的提出BL客车是对日本五十铃公司BE22客车技术引进、吸收、消化后的一种轻型客车,该客车后悬挂弹性元件是一变刚度钢板弹簧,该种钢板弹簧的优点是在客车空载、满载状态下呈非线性状态,即悬挂在客车空载、满载状态下接近等频性,从而可以提高客车的平顺性,乘客乘坐舒适性,本文通过分析BL客车后钢板弹簧在设计、试制、试验过程中出现非正常疲劳断裂原因分析,提出了改进措施,使其达到了日本五十铃公司BE22客车后钢板弹簧疲劳寿命的标准要求。

2 BL客车后钢板弹簧的结构BL客车后钢板弹簧为一多片半椭圆形且由主、副簧组成的变刚度钢板弹簧,总片数为12片,其中主簧9片,副簧3片,主片片厚为10mm,其余片厚为9mm,采用的弹簧钢为60Si2Mn,其中3～9片端部压延,使钢板弹簧接近等应力梁。

3 BL后钢板弹簧疲劳试验情况3.1 试验标准:按五十铃公司提供的BE22客车后钢板弹簧疲劳寿命试验标准执行即: 1)按实车状态夹紧;2)变形中心:Fa=58.5mm,Fmax=137mm(2.5G),Fmin=20mm;3)振动频率:60-120cpm;4)从产品中随机抽取三架钢板弹簧;5)疲劳寿命:疲劳循环次数3≥20万次。

3.2 试验设备:钢板弹簧疲劳试验机。

3.3 疲劳寿命试验结果如下:4对钢板弹簧疲劳断裂原因分析根据以上试验结果可以看出,疲劳断裂的簧片均在第7片且同在钢板弹簧的大卷耳端,且位置距钢板弹簧中心螺栓距离也差别不大(138、142、150),说明该钢板弹簧在此处存在规律性疲劳断裂源,而非偶然原因造成的,下面根据疲劳断裂试验结果及设计、生产过程对钢板弹簧疲劳断裂的原因进行分析。

钢板弹簧断裂问题研究
钢板弹簧是一种常用的机械弹簧，具有重要的作用。

但是，在长时间使用过程中，弹
簧易发生断裂，对安全和可靠性将造成严重的影响。

因此，钢板弹簧断裂问题的研究具有
重要的意义。

1. 断裂形式
钢板弹簧通常会发生两种断裂形式：疲劳断裂和过载断裂。

疲劳断裂是由于弹簧长期
受重载振动作用，导致弹簧产生裂纹并逐渐扩展，最终导致断裂。

过载断裂则是由于弹簧
在短时间内受到超过其承受范围的负载而导致的断裂。

2. 断裂原因
弹簧的疲劳断裂往往是由于设计不当、材料质量问题或制造工艺不合理造成的。

例如，过小的直径、过低的初始张力或夹紧面积不足等都可能会导致弹簧的疲劳断裂。

过载断裂
的原因则可能是安全阀设置不合理、过载发生时未能及时停机等。

3. 预防方法
为了避免弹簧的断裂，我们可以从以下几个方面进行预防：
（1）合理设计：应根据实际工作负荷选择弹簧的直径、材料和初始张力等参数，并加强弹簧支撑及补强结构设计。

（2）质量控制：对材料进行严格的检测和筛选，确保使用的材料符合要求，同时控制弹簧制造过程中的工艺参数，保证每一只弹簧的品质稳定。

（3）维护保养：定期检查弹簧的使用状况，发现异常及时处理。

特别是在高温、潮湿、腐蚀等环境下，应更加重视弹簧的保养。

4. 结论
钢板弹簧的断裂会给工程师带来安全和可靠性的隐患。

因此，在设计、制造和维护过
程中需要注意弹簧的使用条件，严格执行相关的规范和与之相应的标准，避免断裂问题的
发生。

同时，也需要提高制造工艺和质量管理水平，确保弹簧的品质和寿命符合设计要
求。
