常用开口扳手规格螺栓对应表

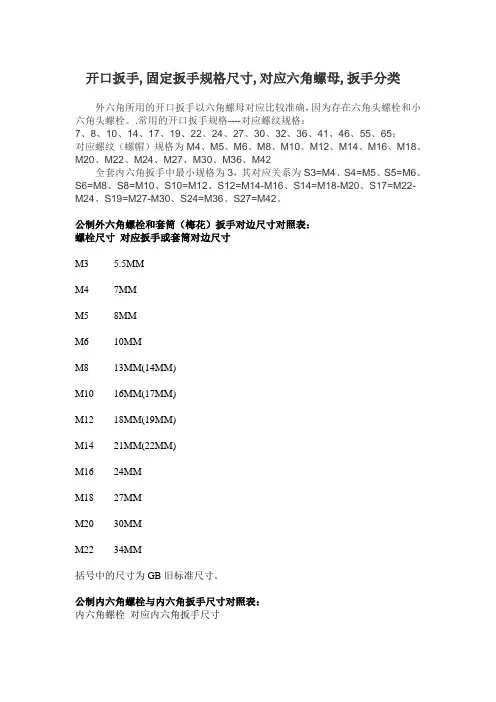

开口扳手,固定扳手规格尺寸,对应六角螺母,扳手分类外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

.常用的开口扳手规格----对应螺纹规格：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹（螺帽）规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。

公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17螺距扳手按照用途，款式等分类1、呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

2、梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

3、两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

4、活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

5、钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

6、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母7、内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

之迟辟智美创作公制外六角螺栓和套筒（梅花）扳手对边尺寸对比表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM813MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M1 4 21MM(22MM)M16 24MMM18 27MMM20 30MMM 22 34MM括号中的尺寸为GB旧标准尺寸.公制内六角螺栓与内六角扳手尺寸对比表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17螺丝尺寸对应内六角扳手的四个方面时间：2009-02-25 英天sf769 供稿我要供稿文字选择：年夜中小为了让年夜家区分螺丝与内六角扳手的对应尺寸，还有要钻多年夜的孔应该用多年夜的丝锥，以下是我在工作时累计的经验可以供年夜家参考：一、公制内六角螺栓与内六角扳手尺寸对比表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6 M10←→8M12←→10M14←→12M16←→14 M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性资料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性资料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下几多？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M10 1 0#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36 三、外六角所用的开口扳手以六角螺母对应比力准确，因为存在六角头螺栓和小六角头螺栓. 经常使用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42. 攻丝前螺纹底孔直径的计算方法：对脆性资料依照基本尺寸-1.0826螺距,对塑性资料依照螺纹基本尺寸-螺距+0.1.脆性资料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性资料在攻丝时由于资料受力后发生塑性变形,资料会向螺纹小径移动,因此底孔应该适当加年夜.对M6以下的螺纹孔，不分资料性质，统一按基本尺寸-螺距.钻孔一般用螺栓年夜径D减去螺距. 四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对比表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MM M4←→7MM M5←→8MM M6←→10MM M8←→13MM(14MM)M10←→16MM(17MM) M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MM M18←→27MM M20←→30MM M22←→34M M 括号中的尺寸为GB旧标准尺寸.公制外六角螺栓和套筒（梅花）扳手对边尺寸对比表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MM M8 13MM(14MM)M10 16MM(17MM)M12 18M M(19MM)M14 21MM(22MM)M16 24MMM18 27 MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸.公制内六角螺栓与内六角扳手尺寸对比表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M 8 6M10 8M12 10M14 12M1 6 14M18 14M20 17M22 17。

随着经济的发展，我国很多企业进口了大量的通用机械（如：水泵、阀门等）和设备，而这
些设备的制造多采用英制标准，给企业日常维护时工器具的配备和选用带来了一定的麻烦，
尤其是螺栓所对应的扳手。在此，笔者整理提供了一份扳手计算的资料供大家参考。
1、计算标准螺栓螺母尺寸（扳手尺寸）的经验公式（采用分数形式）
：
M22 17
M8 13MM(14MM)
攻螺纹底孔的计算
M10 16MM(17MM) M12 18MM(19MM)
脆性材料（铸铁、青铜等）：钻孔直径 d0=d(螺 纹外径 )-1.1p（螺距）
M14 21MM(22MM) M16 24MM M18 27MM
塑性材料 （钢、紫铜等） ：钻孔直径 d0=d(螺 纹外径 )-p（螺距） 内六角扳手的型号比螺丝的型号下多少？
例如： 1/2 英寸螺纹的加重螺栓对应的扳手尺寸 =（1× 3）÷（ 2× 2）英寸 1/8=7/8 英寸
以下给出了少部分螺栓对应扳手的列表，敬请使用。
螺栓螺纹
尺寸标准螺栓螺母尺寸
（扳手尺寸）加重螺栓螺母尺寸
（扳手尺寸）内六角螺栓螺纹
尺寸内六角扳手尺寸
1/47/16-1/43/165/161/2-5/161/43/89/16-3/85/167/165/8-7/163/81/23/47/81/23/89/167/815/ 81/25/815/161-1/163/45/83/41-1/81-1/47/83/47/81-5/161-7/1613/411-1/21-5/81-1/87/81-1/8 1-11/161-13/161-1/47/81-1/41-7/821-3/811-3/82-1/162-3/161-1/211-1/22-1/42-3/81-3/41-1/4 1-5/82-7/162-9/1621-1/21-3/42-5/82-7/8 注： 1、螺栓尺寸为螺杆直径的英制尺寸； 2、内六角螺栓尺寸为螺杆直径的英制尺寸； 3、 单位：英寸。 方头、螺栓的扳手尺寸

常用扳手规格尺寸有哪些常用扳手型号说明扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。

扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
