精馏操作实训装置流程。

1. 设备准备。 检查精馏塔、冷凝器、再沸器等设备是否完好无损。

准备好原料、溶剂、夹套介质等实验材料。

2. 塔内填料装填。

打开精馏塔，将玻璃环或其他填料小心倒入塔内。

轻敲塔壁，使填料均匀分布并压实。

3. 夹套介质循环。

打开夹套介质循环泵，设定适当温度。

观察夹套介质流量，确保循环顺畅。

4. 原料进料。

打开原料进料泵，将原料缓慢加入塔顶。

控制进料流量，避免原料流入再沸器。

5. 启动再沸器。

打开再沸器加热器，设定适当温度。

观察再沸器内液体沸腾情况，调整加热功率至稳定沸腾。

6. 冷凝器启动。

打开冷却水循环泵，向冷凝器供冷。

控制冷却水流量，确保冷凝器冷却效率。 7. 稳态操作。

持续进料、再沸、冷凝，直到精馏系统达到稳态。

监测塔顶和塔底温度、出口馏分和残渣流量，确保系统稳定运行。

8. 产品收集。

设置馏分和残渣收集容器。

调整分馏比，控制馏分和残渣的产量和组分。

9. 实验结束后。

关闭原料进料泵、再沸器、冷凝器、夹套介质循环泵。

放空精馏塔内的流体。

清洗设备，去除残留物质。

注意事项。

整个实验过程中，注意安全操作，穿戴好个人防护装备。

避免进料速度过快，导致原料流入再沸器。

避免再沸器温度过高，导致原料分解或蒸发过快。

确保冷凝器冷却效率高，防止馏分蒸汽凝结不完全。

及时监测和调整分馏比，保证产品的质量。

合集下载

精馏操作规程

精馏操作规程

精馏操作规程

一、引言

精馏操作是化工工艺中常用的分离技术之一，通过利用不同组分的沸点差异，将混合物分离为不同纯度的组分。本文旨在提供一份详细的精馏操作规程，以确保操作的顺利进行和分离效果的最大化。

二、设备准备

1. 精馏塔：选择适合工艺要求的精馏塔，确保其结构稳定、密封性良好，并具备足够的塔板数和塔板间距。

2. 加热设备：使用适当的加热方式，如蒸汽加热或电加热，确保温度控制精准。

3. 冷凝器：选择合适的冷凝器，以确保冷凝效果良好，避免组分的混合。

4. 泵和储液罐：根据需要配置泵和储液罐，以便于进料和收集产品。

三、操作步骤

1. 开始操作前，确保所有设备已经检查并处于良好工作状态。检查精馏塔的塔板、填料或板式换热器的清洁情况，并清除任何可能影响操作的杂质。

2. 将混合物加入精馏塔的进料管道中，并通过泵控制进料速度。根据混合物的性质和组分，确定进料位置和速度，以确保塔板上的液相和气相充分接触。

3. 打开加热设备，逐渐升高温度。根据混合物的沸点差异，调整加热功率和温度控制，确保塔板上的液相蒸发和气相冷凝。

4. 确保冷凝器的冷却水供应正常，并调整冷却水流量和温度，以保持冷凝器的冷却效果。 5. 监测塔顶和塔底的温度和压力，并根据需要进行调整。温度和压力的变化可以反映出分离效果的变化，以便及时采取措施进行调整。

6. 根据需要，定期取样分析塔顶和塔底的组分，并根据分析结果调整操作参数。如果需要收集不同纯度的产品，可以根据组分分布曲线进行操作调整。

7. 当达到预定的分离效果时，停止加热设备，并逐渐降低温度。关闭进料泵，停止混合物的进料。

8. 将剩余的混合物排空，并清洗精馏塔和相关设备，以便于下一次操作。

四、安全注意事项

1. 在操作过程中，严禁使用火源或其他易燃物品，以防止发生火灾或爆炸。

2. 操作人员应穿戴适当的个人防护装备，如防护眼镜、手套和防护服，以保护自身安全。

3. 注意操作区域的通风情况，确保室内空气流通，避免有害气体的积聚。

精馏操作流程

精馏操作流程

精馏操作流程

文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58- 精馏装置操作流程

一、开车准备

打开电源，1楼2楼检查阀门，除了放空阀和仪表的阀门开启外，其余阀门全部关闭。

二、原料罐进料

打开原料罐进料阀，二楼漏斗口加乙醇，一楼进水阀加水，控制原料罐液位550L。

三、原料罐混料

依次开启原料泵的前阀、原料泵、原料泵至原料罐的两个阀门，进行混料，时间大约15min。

四、进料及停泵

1、开启原料泵的前阀、原料泵、原料泵的后阀、快速进料至预热器。开启两个进料阀，预热器满罐后经过第十、十二块塔板进入精馏塔流向再沸器，控制再沸器液位为80-90mm。

2、进料完毕后，1楼关闭原料泵后阀，停原料泵，关闭原料泵前阀，最后主操作点击评分表中的“清零，复位，确认键”，后点击“考核开始”按键，准备以下操作。

五、再沸器和预热器加热

1、打开再沸器电源，设置再沸器负荷，开度为80％～95％，加热约为5min后打开预热器。 2、先打开预热器电源，再设置预热器负荷，开度为80％～95％，加热过程约为25min。预热器温度到达75°左右时，调小预热器加热负荷或者将其关闭。（为二次进料做准备）

3、加热后，温度沿着塔板上升。当塔顶温度迅速升高，2楼打开塔顶冷凝器的冷凝水，冷凝水的转子流量计开度为400L/h。

六、全回流

2楼观察回流罐液位，当回流罐有3cm液位时，打开回流罐出口阀，开产品泵及产品泵后两阀，调节转子流量计建立全回流，回流量为60L/h（回流时间约为15-20min，塔顶温度控制在77.4-77.8°之间）

七、二次进料

1、开启原料泵的前阀、开原料泵、原料泵后阀，调节转子流量计慢速进料至预热器(二次进料前应为预热器再升温，已保证进料后在5min后达到理想温度）

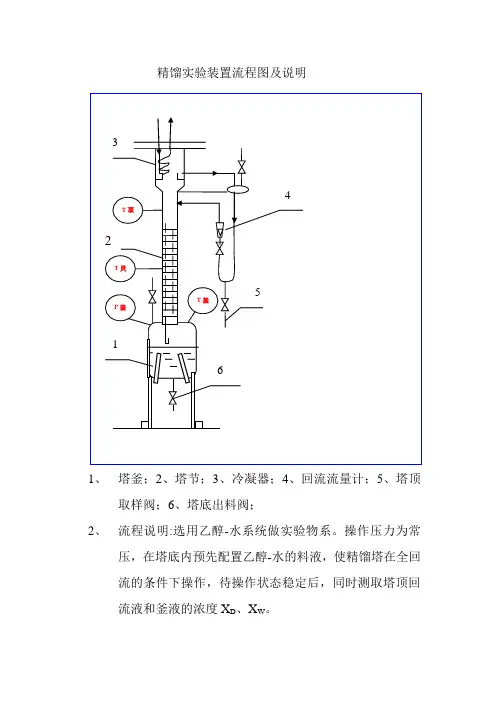

精馏实验装置图

精馏实验装置图

T釜

P釜 T灵 T顶

1 2 3

4

5

6精馏实验装置流程图及说明

1、 塔釜；2、塔节；3、冷凝器；4、回流流量计；5、塔顶取样阀；6、塔底出料阀；

2、 流程说明:选用乙醇-水系统做实验物系。操作压力为常压，在塔底内预先配置乙醇-水的料液，使精馏塔在全回流的条件下操作，待操作状态稳定后，同时测取塔顶回流液和釜液的浓度XD、XW。 3、 实验操作要点

1. 在塔釜内预先配制乙醇浓度为7%~8%的水溶液，塔釜液位以接近塔釜高度的2/3为宜。在原料槽内配制乙醇浓度为15%左右的水溶液作为原料液。

2. 开启加热电源预热釜液，及时开启塔顶冷凝器进水阀门，当釜液沸腾后要注意控制加热量。

3. 由于开启前塔内存在空气，开启后要注意开启塔内的排气装置，利用塔内上升的蒸汽将其排除塔外，以免影响冷凝器的冷凝效果。

4. 进行全回流操作（不加料、不出产品），调节加热量，使塔内各板上气液两相均处于稳定接触状态。待稳定操作10~15分钟后，同时取样分析XD、XW，通过数据处理，求得精馏塔的全塔效率。注意:以上操作步骤1、2、3由老师做，学生只作了解。操作以第4部为主。

精馏操作流程 2

精馏操作流程 2

精馏操作流程(总3页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 精馏装置操作流程

一、开车准备

打开电源，1楼2楼检查阀门，除了放空阀和仪表的阀门开启外，其余阀门全部关闭。

二、原料罐进料

打开原料罐进料阀，二楼漏斗口加乙醇，一楼进水阀加水，控制原料罐液位550L。

三、原料罐混料

依次开启原料泵的前阀、原料泵、原料泵至原料罐的两个阀门，进行混料，时间大约15min。

四、进料及停泵

1、开启原料泵的前阀、原料泵、原料泵的后阀、快速进料至预热器。开启两个进料阀，预热器满罐后经过第十、十二块塔板进入精馏塔流向再沸器，控制再沸器液位为80-90mm。

2、进料完毕后，1楼关闭原料泵后阀，停原料泵，关闭原料泵前阀，最后主操作点击评分表中的“清零，复位，确认键”，后点击“考核开始”按键，准备以下操作。

五、再沸器和预热器加热

1、打开再沸器电源，设置再沸器负荷，开度为80％～95％，加热约为5min后打开预热器。 2、先打开预热器电源，再设置预热器负荷，开度为80％～95％，加热过程约为25min。预热器温度到达75°左右时，调小预热器加热负荷或者将其关闭。（为二次进料做准备）

3、加热后，温度沿着塔板上升。当塔顶温度迅速升高，2楼打开塔顶冷凝器的冷凝水，冷凝水的转子流量计开度为400L/h。

六、全回流

2楼观察回流罐液位，当回流罐有3cm液位时，打开回流罐出口阀，开产品泵及产品泵后两阀，调节转子流量计建立全回流，回流量为60L/h（回流时间约为15-20min，塔顶温度控制在之间）

七、二次进料

1、开启原料泵的前阀、开原料泵、原料泵后阀，调节转子流量计慢速进料至预热器(二次进料前应为预热器再升温，已保证进料后在5min后达到理想温度）

2、泡点进料。观察预热器的视镜内液面情况，应看视镜内鼓泡情况调整预热器加热负荷，并令1楼时刻关注再沸器液位，控制好转子流量计来控制进料流量，进料量和产品采出量相等。
