地脚螺栓规格

螺栓GB5782-86

GB5783-86 重 量

（Kg） 每增减5mm重量增减量 螺母GB6172-86 重 量

（Kg） 螺母GB41-86

GB6170-86 重 量

（Kg）

M10×10 M8×4 M8×

M12×10 M10×5 M10×

M16×10 M12×6 M12×

M20×10 M16×8 M16×

M24×10 M20×10 M20×18

M30×10 M24×12 M24×

M36×10 M30×15 M30×

M42×10 M36×18 M36×31

M48×10 M42 M48 M42 M48

地脚螺栓GB799-88 垫圈GB852-88 工字钢用方斜垫圈 垫圈 GB853-88 槽钢用方斜垫圈

M20×300 10× 10×

M20×400 12× 12×

M20×500 16× 16×

M20×630 20× 20×5

24× 24×

M24×300 30×8 30×6

M24×400 36× 36×

M24×500 垫圈 GB93-87 开口销 GB91-86

M24×630 8× 1×100

M24×800 10× ×100

12× 2×100

M30×400 16× ×100

M30×500 20× ×100

M30×630 24×15 4×100

M30×800 30× 5×100

M30×1000 36× ×100

42× 8×100

M36×500 48×30 10×100

M36×630 12×100

M36×800 7 销轴 GB882-86 销轴 GB882-86

M36×1000 8×100 L-4 φ 25×100L-6 φ

济宁市铁翔机械设备有限公司

1使用前请仔细阅读说明书地脚螺栓产品介绍济宁市铁翔机械设备有限公司

2一、产品概述：地脚螺栓，这种螺栓的作用就是将机器固定在地面上用的。因为它具有较强的稳固性，所以我们经常看到它应用在桥梁、矿山、铁路、公路、电力企业、水泥厂、汽车、摩托、塔吊、锅炉钢结构、大跨度钢结构以及大型建筑等上面。地脚螺栓的作用显而易见，是很重要的，我们来了解一下地脚螺栓的具体情况吧。首先来了解一下地脚螺栓的制作材料，一般是用Q235、Q345来制作地脚螺栓。Q345（也就是螺纹钢）的强度比较大，所以做螺母的丝扣没有用光圆的简单。如果是埋置光圆地脚螺栓的话，埋置的深度大概为是螺栓直径的25倍，当然最后还需要做一个90度角长大约12cm的弯钩。有可能碰到螺栓的直径太大（比如45mm）这样埋置的深度就会比较大，这个时候就需要在地脚螺栓的顶部焊接一块方板（也就是做一个大头，不过这个也是要符合规定的）。为什么安装地脚螺丝需要有埋置深度以及角度的要求呢？这一切都是为了确保地脚螺栓与基础的摩擦力，防止地脚螺栓被拔出破坏。平时工程人员所说的地脚螺栓的抗拉能力又是怎么回事呢？其实地脚螺栓的抗拉能力即圆钢本身的抗拉能力，所以地脚螺栓的抗拉能力值等于截面面积乘以抗拉强度设计值（140MPa）,计算出来的值就是设计时所允许的抗拉承载力。抗拉承载力有两个值，一个是允许抗拉承载力另一个是极限抗拉力。因为我们工程设计时是需要控制在安全范围内，因此我们允许抗拉力的值要小于极限抗拉力值。（极限抗拉力=螺纹有效面积*钢材的抗拉强度，其中Q235抗拉强度是235MPa）

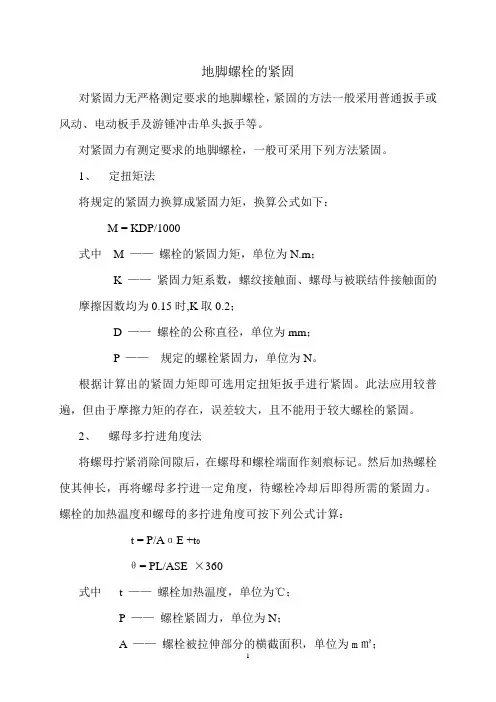

1 地脚螺栓的紧固

对紧固力无严格测定要求的地脚螺栓，紧固的方法一般采用普通扳手或风动、电动板手及游锤冲击单头扳手等。

对紧固力有测定要求的地脚螺栓，一般可采用下列方法紧固。

1、 定扭矩法

将规定的紧固力换算成紧固力矩，换算公式如下：

M = KDP/1000

式中 M —— 螺栓的紧固力矩，单位为N.m；

K —— 紧固力矩系数，螺纹接触面、螺母与被联结件接触面的摩擦因数均为0.15时,K取0.2；

D —— 螺栓的公称直径，单位为mm；

P —— 规定的螺栓紧固力，单位为N。

根据计算出的紧固力矩即可选用定扭矩扳手进行紧固。此法应用较普遍，但由于摩擦力矩的存在，误差较大，且不能用于较大螺栓的紧固。

2、 螺母多拧进角度法

将螺母拧紧消除间隙后，在螺母和螺栓端面作刻痕标记。然后加热螺栓使其伸长，再将螺母多拧进一定角度，待螺栓冷却后即得所需的紧固力。螺栓的加热温度和螺母的多拧进角度可按下列公式计算：

t = P/AαE +t0

θ= PL/ASE ×360

式中 t —— 螺栓加热温度，单位为℃；

P —— 螺栓紧固力，单位为N；

A —— 螺栓被拉伸部分的横截面积，单位为m㎡； 2 α—— 螺栓材料的线膨胀系数，单位为1/℃；

E —— 螺栓材料的弹性模量，单位为MPa；

t0 —— 环境温度，单位为℃；

θ —— 螺母多拧进角度，单位为（°）；

L —— 螺栓被拉伸部分的长度，单位为mm；

S —— 螺距，单位为mm。

当螺栓与被联结在工作状况下出现温差以及需考虑被联结的弹性变形时，应对上述公式 予以修整。

螺母多拧进角度操作简便，但由于螺栓的伸长变形，应力分布不均匀以及被联结件的接触情况等因素影响，误差较大。

此外，对于需精确控制紧固力的地脚螺栓，还可在地脚螺栓光杆部分装置应变片，用应变仪来精确控制螺栓的紧固力。但这种方法受结构等因素的限制，只能用于特殊的场合。

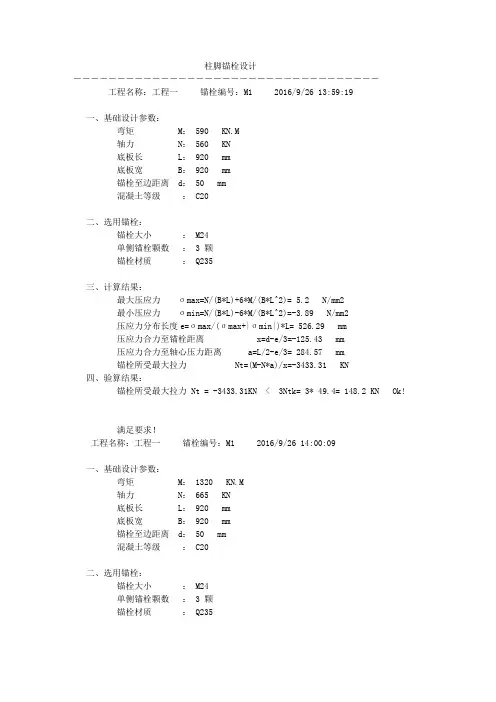

柱脚锚栓设计

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

工程名称：工程一 锚栓编号：M1 2016/9/26 13:59:19

一、基础设计参数：

弯矩 M： 590 KN.M

轴力 N： 560 KN

底板长 L： 920 mm

底板宽 B： 920 mm

锚栓至边距离 d： 50 mm

混凝土等级 ： C20

二、选用锚栓：

锚栓大小 ： M24

单侧锚栓颗数 ： 3 颗

锚栓材质 ： Q235

三、计算结果：

最大压应力 σmax=N/(B*L)+6*M/(B*L^2)= 5.2 N/mm2

最小压应力 σmin=N/(B*L)-6*M/(B*L^2)=-3.89 N/mm2

压应力分布长度e=σmax/(σmax+|σmin|)*L= 526.29 mm

压应力合力至锚栓距离 x=d-e/3=-125.43 mm

压应力合力至轴心压力距离 a=L/2-e/3= 284.57 mm

锚栓所受最大拉力 Nt=(M-N*a)/x=-3433.31 KN

四、验算结果：

锚栓所受最大拉力 Nt = -3433.31KN < 3Ntk= 3* 49.4= 148.2 KN Ok!
