地脚螺栓标准规范

.. . . ..

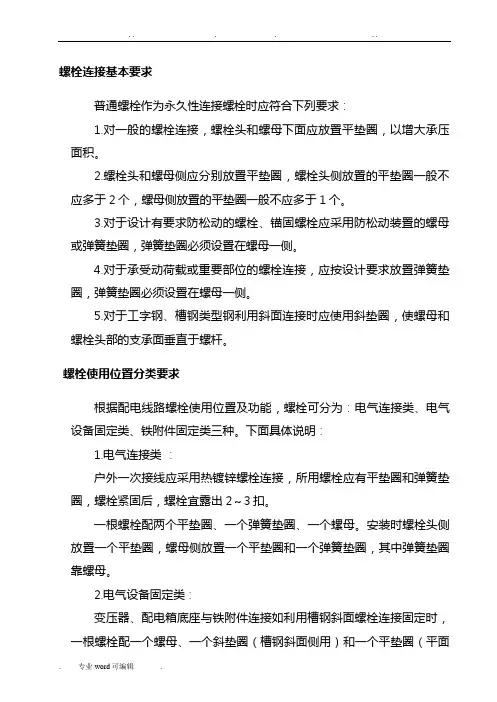

. 专业word可编辑 . 螺栓连接基本要求

普通螺栓作为永久性连接螺栓时应符合下列要求：

1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求

根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。下面具体说明：

1.电气连接类 ：

户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：

变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面.. . . ..

. 专业word可编辑 . 侧用）。利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

公司

图标 公司名有限公司 文件编号

文件名称 TORX盘头螺栓技术规范 文件版本

第 1 页 共 3 页

TORX盘头螺栓

技术规范

本程序批准人 年 月 日

本程序审核人 年 月 日

本程序制定人 年 月 日

本程序会签

公司

图标 公司名有限公司 文件编号

文件名称 TORX盘头螺栓技术规范 文件版本

第 2 页 共 3 页 修订记录

修订状态 版本号 更改日期 更改人签名 更改审核人 更改批准人

公司

图标 公司名有限公司 文件编号

文件名称 TORX盘头螺栓技术规范 文件版本

第 3 页 共 3 页

地脚螺栓标准规范

地脚螺栓是一种用于固定建筑物基础的重要连接件，其质量和安装标准直接关系到建筑物的稳定性和安全性。因此，地脚螺栓的标准规范显得尤为重要。本文将对地脚螺栓的标准规范进行详细介绍，以便各行各业的相关人员能够更好地了解和遵循相关标准。

首先，地脚螺栓的材质应符合国家标准，一般采用碳素钢或合金钢制造。在生产过程中，应严格按照标准规范进行材料选择和加工，确保地脚螺栓的强度和耐腐蚀性能符合要求。此外，地脚螺栓的螺纹部分应符合国家标准螺纹规范，以确保其与螺母的匹配度和紧固性能。

其次，地脚螺栓的尺寸和形状也应符合标准规范，包括螺栓的直径、长度、螺纹长度、螺栓头的形状和厚度等。这些尺寸参数的准确性对于地脚螺栓的安装和使用至关重要，任何偏差都可能导致安装不当或使用过程中出现问题。

另外，地脚螺栓的表面处理也是标准规范中的重要内容。一般情况下，地脚螺栓需要进行镀锌或其他防腐处理，以增强其耐腐蚀性能，延长使用寿命。同时，表面处理也包括对螺栓表面的清洁和光洁度要求，确保其与其他构件的连接紧密而稳固。

此外，地脚螺栓的安装和使用也需要按照标准规范进行。在安装过程中，需要注意螺栓的紧固力度和角度，避免出现过紧或过松的情况。同时，螺栓的安装位置和数量也需要符合设计要求，以确保建筑物的稳定性和安全性。

总的来说，地脚螺栓的标准规范涉及到材质、尺寸、形状、表面处理、安装和使用等多个方面，这些方面的标准规范都是为了确保地脚螺栓在建筑物中的正常使用和安全性能。因此，各行各业的相关人员在选择和使用地脚螺栓时，务必要遵循相关的标准规范，确保其质量和安全性能符合要求。

在实际工程中，地脚螺栓的标准规范也需要不断地与时俱进，结合新材料、新工艺和新需求进行更新和完善。只有不断地提高标准规范的科学性和适用性，才能更好地保障建筑物的安全和稳定。希望本文所介绍的地脚螺栓标准规范能够对相关人员有所帮助，引起大家对标准规范的重视和关注，共同促进建筑行业的健康发展。

仅供个人参考

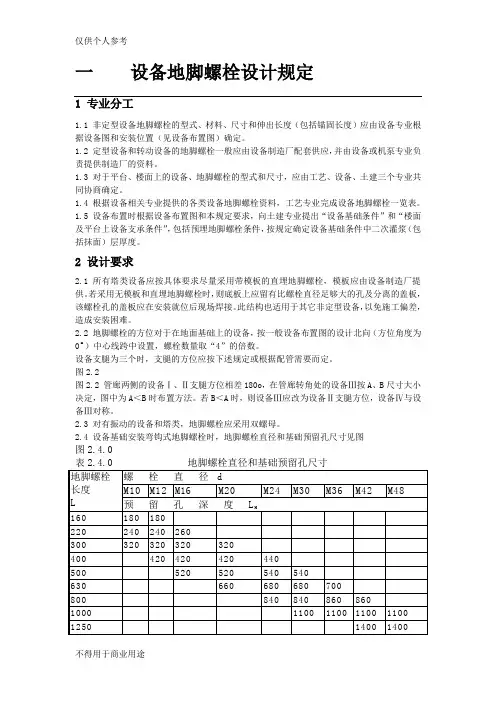

不得用于商业用途 一 设备地脚螺栓设计规定

1 专业分工

1.1 非定型设备地脚螺栓的型式、材料、尺寸和伸出长度（包括锚固长度）应由设备专业根据设备图和安装位置（见设备布置图）确定。

1.2 定型设备和转动设备的地脚螺栓一般应由设备制造厂配套供应，并由设备或机泵专业负责提供制造厂的资料。

1.3 对于平台、楼面上的设备、地脚螺栓的型式和尺寸，应由工艺、设备、土建三个专业共同协商确定。

1.4 根据设备相关专业提供的各类设备地脚螺栓资料，工艺专业完成设备地脚螺栓一览表。

1.5 设备布置时根据设备布置图和本规定要求，向土建专业提出“设备基础条件”和“楼面及平台上设备支承条件”，包括预埋地脚螺栓条件，按规定确定设备基础条件中二次灌浆（包括抹面）层厚度。

2 设计要求

2.1 所有塔类设备应按具体要求尽量采用带模板的直埋地脚螺栓，模板应由设备制造厂提供。若采用无模板和直埋地脚螺栓时，则底板上应留有比螺栓直径足够大的孔及分离的盖板，该螺栓孔的盖板应在安装就位后现场焊接。此结构也适用于其它非定型设备，以免施工偏差，造成安装困难。

2.2 地脚螺栓的方位对于在地面基础上的设备，按一般设备布置图的设计北向（方位角度为0°）中心线跨中设置，螺栓数量取“4”的倍数。

设备支腿为三个时，支腿的方位应按下述规定或根据配管需要而定。

图2.2

图2.2 管廊两侧的设备Ⅰ、Ⅱ支腿方位相差180o，在管廊转角处的设备Ⅲ按A、B尺寸大小决定，图中为A＜B时布置方法。若B＜A时，则设备Ⅲ应改为设备Ⅱ支腿方位，设备Ⅳ与设备Ⅲ对称。

2.3 对有振动的设备和塔类，地脚螺栓应采用双螺母。

2.4 设备基础安装弯钩式地脚螺栓时，地脚螺栓直径和基础预留孔尺寸见图

图2.4.0

表2.4.0 地脚螺栓直径和基础预留孔尺寸

地脚螺栓

长度

L 螺 栓 直 径 d

M10 M12 M16 M20 M24 M30 M36 M42 M48
