钢管扣件式脚手架施工方案

  • 格式：doc
  • 大小：273.50 KB
  • 文档页数：33

高层建筑脚手架施工方案

第1页 目 录

第一章 工程概况 ........................................................ 2

第二章 外落地式脚手架搭设要求 ......................................... 2

第一节 地基处理 ........................................................ 3

第二节 材料要求 ........................................................ 3

第三节 搭设方案 ........................................................ 3

2。3。1 落地式钢管脚手架 ................................................ 3

2。3.2 槽钢悬挑式脚手架 ................................................. 3

第四节 搭设方法及措施 ................................................... 4

2.4。1立杆搭设措施 ..................................................... 4

2。4.2 纵、横(小横杆)向水平杆搭设措施 ................................... 4

2.4.3 连墙杆、剪刀撑、横向支撑、抛撑搭设措施 ............................ 5

2。4。4 门洞处搭设措施 .................................................. 6

2。4.5 斜道搭设措施 ..................................................... 6

2.4。6扣件安装的要求： ................................................. 6

2.4。7 铺设脚手板的要求： ............................................... 7

2.4.8 洞口临边防护棚的搭设(根据实际情况调整)： .......................... 7

2。4。9 水平封闭防护棚 .................................................. 7

2。4.10脚手架的使用规定： .............................................. 8

第三章 脚手架计算书 ................................................... 8

第一节 扣件式钢管落地脚手架计算书 ...................................... 8

3。1.1 计算依据 ......................................................... 8

3。1.2 计算参数 ......................................................... 9

3。1.2。1 钢管截面特征：（钢号：Q235,B类） ............................. 9

3。1.2.2 脚手架构造参数 ................................................. 9

3.1.2。3 荷载参数 ...................................................... 10

3.1.2.4 其他参数 ....................................................... 10

3。1。2.5 材料种类说明 ................................................. 10

3。1.3 脚手架验算 ...................................................... 10

3.1。3.1 纵向水平杆验算 ................................................ 10

3。1。3.2 横向水平杆(小横杆）验算 ...................................... 12

3。1。3.3 水平杆与立杆的连接扣件计算 ................................... 13

3.1。3。4 立杆稳定性验算 ............................................... 13

3。1.3.5 连墙件稳定性验算及扣件数量计算 ................................ 14

3.1.3.6 地基承载力验算 ................................................. 15

第二节 扣件式型钢悬挑脚手架计算书 ..................................... 15

3.2.1 计算依据 ......................................................... 15

3。2.2计算参数 ........................................................ 16

3.2.2.1 钢管截面特征:（钢号：Q235，B类) ............................... 16

3。2.2.2 悬挑部位材料及构造参数 ........................................ 16

3。2.2。3 脚手架构造参数 ............................................... 17

3.2.2.4 荷载参数 ....................................................... 17

3。2。2.5 其他参数 ..................................................... 17 高层建筑脚手架施工方案

第2页 3。2。2。6 材料种类说明 ................................................ 18

3.2.3 脚手架验算 ....................................................... 18

3.2.3.1 纵向水平杆验算 ................................................. 18

3。2。3。2 (横向水平杆)小横杆验算 ...................................... 19

3.2.3。3 水平杆与立杆的连接扣件计算 .................................... 20

3。2。3。4 立杆稳定性验算 .............................................. 20

3。2。3.5 连墙件稳定性验算及扣件数量计算 ............................... 22

3.2.3.6 悬挑梁的受力计算： ............................................. 22

3.2.3。7 悬挑梁的整体稳定性计算: ....................................... 23

3.2。3.8 拉绳与支杆的受力计算 .......................................... 24

3.2.3。9 拉绳的最小直径计算 ............................................ 24

3.2.3.10 钢丝拉绳的拉环最小直径计算 .................................... 24

3.2。3.11 支杆的强度计算 ............................................... 25

3.2.3。12 斜撑支杆的焊缝计算 ........................................... 26

3。2.3.13 锚固段与楼板连接的计算： ..................................... 26

3.2。3。14 水平钢梁与楼板压点的钢筋拉环强度计算: ....................... 26

第三节 卸料钢平台 ..................................................... 27

3。3。1 型钢卸料平台设计 ............................................... 27

3。3。2 荷载验算： ..................................................... 27

3.3。3 计算简图： ...................................................... 27

3.3。4 计算式： ........................................................ 27

3.3.5 操作要点： ....................................................... 27

第四章 脚手架的拆除 ................................................... 27

第一节 拆除要点 ....................................................... 27

第二节` 安全施工要求 .................................................. 28

第五章 质量要求 ....................................................... 31

合集下载

钢管扣件式脚手架施工专项施工方案

钢管扣件式脚手架施工专项施工方案

钢管扣件式脚手架施工专项施工方案

一、项目背景与目标

1.1项目背景

1.2项目目标

搭建钢管扣件式脚手架，确保施工人员的安全，提高施工效率，保证项目的顺利进行。

二、施工准备工作

2.1技术准备

了解现场施工要求，掌握钢管扣件式脚手架的搭建原理和操作规程，熟悉相关施工标准和规范。

2.2材料准备

采购符合国家标准的钢管、扣件等材料，确保材料质量合格，数量足够。

2.3设备准备

准备搭建脚手架所需的施工设备，如吊篮、吊装机械等。

2.4人员准备

组织施工人员进行相关培训，确保其具备搭建脚手架的技能和知识。

三、施工步骤及要点

3.1确定搭建位置 根据现场实际情况和施工要求，确定脚手架的搭建位置，包括高度、长度和宽度。

3.2搭建主体结构

根据设计要求和搭建位置，首先搭建脚手架的主体结构，包括建立竖杆、安装横杆、设置立杆和水平杆等。

3.3确保扣件连接牢固

在搭建过程中，要注意扣件的连接牢固，确保脚手架的稳定性和承载能力。

3.4设置斜撑和斜拉杆

根据需要设置斜撑和斜拉杆，增加脚手架的稳定性，防止倾倒和坍塌的发生。

3.5安装脚手架作业平台

在主体结构搭建完成后，安装脚手架作业平台，确保平台的稳定和安全。

四、施工安全措施

4.1组织人员佩戴个人防护装备，如安全帽、防护眼镜、防滑鞋等。

4.2确保施工人员具备相关技能和防护意识，不得违章违规操作。

4.3采用稳定可靠的设备和工具，如有吊装作业，要使用专业吊装机械。

4.4针对天气条件和现场环境的变化，及时采取相应的安全措施。 4.5定期检查脚手架的稳固性和安全性，如有问题及时进行维护和修整。

五、施工流程控制

5.1施工前期准备工作：组织人员进行培训、采购材料、准备设备等。

5.2施工现场布置：根据现场要求，确定搭建位置，布置施工场地。

5.3施工脚手架主体搭建：根据设计要求和安全规范，进行脚手架主体搭建。

5.4施工脚手架平台安装：搭建主体结构完成后，安装脚手架作业平台。

扣件式钢管脚手架搭设专项方案

扣件式钢管脚手架搭设专项方案

特殊（专项）施工技术方案（措施）报审表

工程名称：神农架青天110kv变电站新建工程 编号：SJSB3-SG01-001

致宜昌宜电工程建设监理有限责任公司监理项目部：

现报上扣件式钢管脚手架搭设工程特殊（专项）施工技术方案（措施），请审查。

附件：扣件式钢管脚手架搭设（专项）施工技术方案（措施）

施工项目部（章）：

项目经理：

日 期：

监理项目部审查意见：

监理项目部（章）：

总监理工程师：

专业监理工程师：

日 期：

业主项目部审批意见：

业主项目部（章）：

项目经理：

日 期：

注 本表一式 份，由施工项目部填报，业主项目部、监理项目部、施工项目部各存 份。

神农架青天110kV变电站新建工程

扣件式钢管脚手架搭设专项施工方案

咸宁市丰源电业有限责任公司

2018 年07 月

批 准： 日期： 年 月 日

审核： 日期： 年 月 日

编制： 日期： 年 月 日

目 录

为进一步贯彻国网公司规定，实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。

一、工程概况

该工程施工地点位于神农架林区木鱼镇青天村1组榔树包，紧邻G209国道，交通便利，设计标高±相当于1985国家高程基准系，建筑面积㎡，建筑总高度（女儿墙顶），建筑体积3，耐火等级和屋面防水等级均为一级，设计使用年限为50年。

二、编制依据

序号 编制依据

1

宜昌电力勘测设计院有限公司设计提供的设计图纸资料

扣件式满堂脚手架施工方案(3篇)

扣件式满堂脚手架施工方案(3篇)

第1篇

本工程为某住宅楼项目，建筑面积约10000平方米，共6层，建筑高度约18米。根据工程特点及现场实际情况，决定采用扣件式满堂脚手架进行主体结构施工。

二、施工方案

1. 脚手架搭设方案

（1）搭设范围：本工程主体结构施工采用扣件式满堂脚手架，搭设范围为建筑物的四周及内部工作面。

（2）脚手架高度：根据建筑物高度，脚手架高度设定为18米，每步架高1.2米，共15步。

（3）立杆：采用φ48×3.5 mm钢管，间距为1.5米×1.5米，步距为1.2米。

（4）横杆：采用φ48×3.5 mm钢管，间距为0.6米，每隔一步架设一根。

（5）斜撑：采用φ48×3.5 mm钢管，斜撑与地面的夹角为45°～60°，间距为2.5米。

（6）剪刀撑：采用φ48×3.5 mm钢管，剪刀撑与地面的夹角为45°～60°，间距为2.5米。

（7）水平杆：采用φ48×3.5 mm钢管，间距为0.6米，每隔一步架设一根。

（8）踢脚板：采用木踢脚板，厚度不小于50mm，长度与立杆间距相同。

（9）防护栏杆：采用φ48×3.5 mm钢管，间距为0.6米，高度为1.2米。

2. 脚手架施工流程

（1）准备工作：根据施工图纸及现场实际情况，制定脚手架搭设方案，并组织人员进行技术交底。

（2）基础处理：对搭设脚手架的基础进行处理，确保基础坚实、平整。

（3）立杆搭设：按照搭设方案，先搭设外围立杆，然后逐步向内部搭设。

（4）横杆、斜撑、剪刀撑搭设：在立杆搭设完成后，按照搭设方案，依次搭设横杆、斜撑、剪刀撑。

（5）水平杆搭设：在立杆、横杆、斜撑、剪刀撑搭设完成后，搭设水平杆。 （6）防护栏杆搭设：在水平杆搭设完成后，搭设防护栏杆。

（7）脚手架验收：在脚手架搭设完成后，进行验收，确保脚手架符合要求。

3. 脚手架拆除方案

（1）拆除顺序：按照搭设顺序的相反顺序进行拆除。

（2）拆除方法：首先拆除水平杆，然后拆除横杆、斜撑、剪刀撑，最后拆除立杆。

扣件式钢管脚手架搭设施工方案

扣件式钢管脚手架搭设施工方案

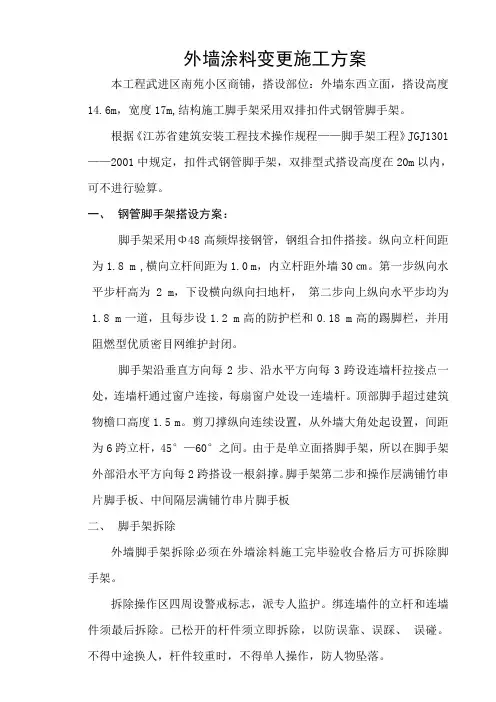

外墙涂料变更施工方案

本工程武进区南苑小区商铺，搭设部位：外墙东西立面，搭设高度14.6m，宽度17m,结构施工脚手架采用双排扣件式钢管脚手架。

根据《江苏省建筑安装工程技术操作规程——脚手架工程》JGJ1301——2001中规定，扣件式钢管脚手架，双排型式搭设高度在20m以内，可不进行验算。

一、 钢管脚手架搭设方案：

脚手架采用Φ48高频焊接钢管，钢组合扣件搭接。纵向立杆间距为1.8 m ,横向立杆间距为1.0 m，内立杆距外墙30㎝。第一步纵向水平步杆高为2 m，下设横向纵向扫地杆， 第二步向上纵向水平步均为1.8 m一道，且每步设1.2 m高的防护栏和0.18 m高的踢脚栏，并用阻燃型优质密目网维护封闭。

脚手架沿垂直方向每2步、沿水平方向每3跨设连墙杆拉接点一处，连墙杆通过窗户连接，每扇窗户处设一连墙杆。顶部脚手超过建筑物檐口高度1.5 m。剪刀撑纵向连续设置，从外墙大角处起设置，间距为6跨立杆，45°—60°之间。由于是单立面搭脚手架，所以在脚手架外部沿水平方向每2跨搭设一根斜撑。脚手架第二步和操作层满铺竹串片脚手板、中间隔层满铺竹串片脚手板

二、 脚手架拆除

外墙脚手架拆除必须在外墙涂料施工完毕验收合格后方可拆除脚手架。

拆除操作区四周设警戒标志，派专人监护。绑连墙件的立杆和连墙件须最后拆除。已松开的杆件须立即拆除，以防误靠、误踩、 误碰。不得中途换人，杆件较重时，不得单人操作，防人物坠落。 拆除脚手架前，先将脚手架上的材料、杂物等清除干净，按自上而下、先装后拆的顺序进行。不得采用踏步式拆法，不准上下同时作业。

三、脚手架必须由持证架子工搭设，经过验收合格后方使用。

脚手架在使用过程中，设专人经常巡视检查，发现缺陷或事故隐患，及时采取措施，确保脚手架使用安全。

脚手架在使用过程中，不得任意改变脚手架构件尺寸和数量；严禁将模板支撑、缆风绳、泵管固定在脚手架上；严禁私自拆除扣件和连墙件；严禁向脚手架外抛物，脚手架操作工均须穿软底绝缘胶鞋；严禁堆物超载。
