变压器的绝缘电阻标准

油浸自冷式变压器绝缘电阻的测量

1、兆欧表的选用及检查？

答：兆欧表的选择和检查：主要考虑兆欧表的额定电压和测量范围是否与被测的电器设备绝缘等级相适应。

(1)选用2500V的兆欧表；

(2)对兆欧表进行外观检查：外观应良好，外壳完整，玻璃无破损，摇把灵活，指针无卡阻，接线端子应齐全完好，表线应是单根软绝缘铜线且完好无损、其长度不应超过5米；

(3)对兆欧表进行开路试验：分开两条线分开（L和E）处于绝缘状态，摇动兆欧表的手柄达120r/min表针指向无限大(∞)为好；

(4)对兆欧表进行短路试验：摇动兆欧表手柄到120r/min，将两只表笔瞬间搭接一下，表针指向“0”(零)，说明兆欧表正常；

(5)测试线绝缘应良好，禁止使用双股麻花线或平行线。

2、对变压器绝缘电阻的要求是：

答：绝缘电阻的名称：

高对低及地：（一次绕组对二次绕组和外壳）高压绕组对低压绕组及外壳的绝缘电阻；

低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；

绝缘电阻合格值的标准是：

(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30％；

(2)吸收比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），在10～30℃时应为1.3被及以上：

(3)一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

变压器绝缘电阻与测试时温度的关系

温度℃ 10 20 30 40 50 60 70 80

一次对二次及地 450 300 200 130 90 60 40 25

二次对地MΩ 10

最低值MΩ 600 300 150 80 43 24 13 8

良好值MΩ 900 450 225 120 64 36 19 12 变压器绝缘电阻计算口诀：利用口诀计算出各温度下的绝缘电阻“升十减半，减十翻倍，良好乘以一点五”

吸收比：R20 = Rt X 10t-20/40 温度每升高10OC , Rt X 2/3 倍。温度每降低10OC ,

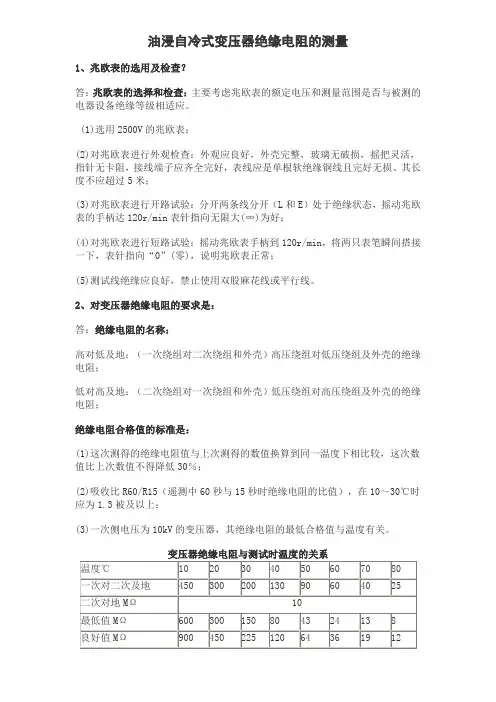

油浸自冷式变压器绝缘电阻的测量

1、兆欧表的选用及检查？

答：兆欧表的选择和检查：主要考虑兆欧表的额定电压和测量范围是否与被测的电器设备绝缘等级相适应。

(1)选用2500V的兆欧表；

(2)对兆欧表进行外观检查：外观应良好，外壳完整，玻璃无破损，摇把灵活，指针无卡阻，接线端子应齐全完好，表线应是单根软绝缘铜线且完好无损、其长度不应超过5米；

(3)对兆欧表进行开路试验：分开两条线分开（L和E）处于绝缘状态，摇动兆欧表的手柄达120r/min表针指向无限大(∞)为好；

(4)对兆欧表进行短路试验：摇动兆欧表手柄到120r/min，将两只表笔瞬间搭接一下，表针指向“0”(零)，说明兆欧表正常；

(5)测试线绝缘应良好，禁止使用双股麻花线或平行线。

2、对变压器绝缘电阻的要求是：

答：绝缘电阻的名称：

高对低及地：（一次绕组对二次绕组和外壳）高压绕组对低压绕组及外壳的绝缘电阻；

低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；

绝缘电阻合格值的标准是：

(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30％；

(2)吸收比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），在10～30℃时应为1.3被及以上：

(3)一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

变压器绝缘电阻与测试时温度的关系

温度℃ 10 20 30 40 50 60 70 80

一次对二次及地 450 300 200 130 90 60 40 25

二次对地MΩ 10

最低值MΩ 600 300 150 80 43 24 13 8

良好值MΩ 900 450 225 120 64 36 19 12 变压器绝缘电阻计算口诀：利用口诀计算出各温度下的绝缘电阻“升十减半，减十翻倍，良好乘以一点五”

吸收比：R20 = Rt X 10t-20/40 温度每升高10OC , Rt X 2/3 倍。温度每降低10OC ,

测量变压器绝缘电阻

教学目得：

通过学习与实训，能熟练掌握兆欧表得性能与测试方法，能正确地进行变压器绝缘电阻测量及测量结果得分析判断。

教学内容:

一、兆欧表得应用

１、兆欧表得构造与性能介绍

2、兆欧表得检查与接线

3、兆欧表得测试与读数

4、摇测兆欧表与接线拆除得安全注意事项

5、测量结果分析

重点技能:

二、配电变压器得绝缘电阻试验

1、掌握配电变压器基本知识、绝缘要求；

2、了解变压器得工作原理；

３、掌握配电变压器绝缘电阻测试仪器得选择；

4、掌握正确得测量方法操作步骤；

5、能够根据所测参数、配电变压器运行状况及测量时环境温度,综合分析、判断。

教学正文:

一、变压器得基本知识

变压器就是电力系统中得重要设备,而且用量很大，升压、降压及配电等都要用到变压器，每千瓦得发电设备往往需要有５ 一８kＶA 得变压器与之配套使用.就是电力系统中得重要设备,为了把发电厂发出得电能经济得传输、合理得分配以及安全得使用，都要用到电力变压器；变压器得主要作用就是传输电能,因此，额定容量就是它得主要参数。额定容量就是一个表现功率得惯用值,它就是表征传输电能得大小，以kVA或MＶA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值得额定电流.双绕组变压器得额定容量即为绕组得额定容量，(由于变压器得效率很高,通常一,二次侧得额定容量设计成相等）,多绕组变压器应对每个绕组得额定容量加以规定。其额定容量为量大得绕组额定容量；当变压器容量由冷却方式而变更时，则额定容量就是指量大得容量。我国现在变压器得额定容量等级就是按≈1、26得倍数增加得，如容量有１00、12５、160、200……kVA等,只有３0 kVA与63００0 kVA以外得容量等级与优先数系有所不同。变压器得容量大小与电压等级也就是密切相关得。电压低，容量大时电流大，损耗增大；电压高，容量小时绝缘比例过大，变压器尺寸相对增大,因此,电压低得容量必小,电压高得容量必大。目前农网配电变压器多为油浸式变压器，这里就以三相油浸式配电变压器介绍配电变压器得结构。

1 变压器绝缘电阻

丈量电力变压器的绝缘电阻和吸收比或极化指数，对查看变压器全体的绝缘情况具有较高的活络度，能有用地查看出变压器绝缘全体受潮，部件外表受潮或脏污，以及贯穿性的缺点。当绝缘贯穿于南北极之间时，丈量其绝缘电阻时才会有显着的改动，既经过丈量才调活络地查出缺点；若绝缘只需有些缺点，而南北极间仍坚持有超卓绝缘时，绝缘电阻下降很少，乃至不发作改动，因而不能查出这种有些缺点。

丈量绝缘电阻时，选用闲暇绕组接地的办法，其利益是能够测出被测有些对接地有些和纷歧样电压有些间的绝缘，且能防止各绕组中剩下电荷构成的丈量过失。

变压器绕组绝缘电阻值及吸收比对差异变压器绕组绝缘是不是受潮起到必定效果。当丈量温度在10～30℃时，未受潮变压器的吸收比应在1.3～2.0计划内，受潮或绝缘内部有有些缺点的变压器的吸收比挨近于1.0。思考到变压器的固体绝缘首要为纤维质绝缘，而这些固体绝缘仅为变压器绝缘的一小有些，其首要有些是由绝缘油构成的，绝缘油是没有吸收特性的，故在写入弱极性的变压器油往后，其吸收特性并不显着。

这些年的核算情况发现，大型变压器的绝缘电阻必定值大 2 时，一般呈现吸收比小或不合格的极不合理的景象。反之绝缘电阻必定值小时，则吸收比可达1.3以上，给差异绝缘情况带来艰难
