1 一、 编制依据

《混凝土结构工程施工质量验收规范》GB 50204-2002

《建筑施工高处作业安全技术规程》JGJ80-91

《建筑施工扣件式脚手架安全技术规范》JCJ130-2001

《建筑施工安全检查标准》JGJ59-99

建筑施工手册、设计图纸

二、 工程概况

本工程为新光明小区2＃楼工程，结构为异形柱－剪力墙结构，建筑面积为9078平方米，地下一层，地上十层。基础采用筏板基础，楼盖为全现浇梁板结构。抗震设防烈度七度。框架柱断面尺寸主要为：600×200 mm、500×200

mm、800×200 mm等；框架梁主要断面尺寸：200×400mm、200×450mm、200×600mm等。

筏基及地下室内外墙采用防水混凝土，抗渗等级P6。相交的梁柱节点相差两级时按设计施工。后浇带在本层主体施工完两个月后用比原设计强度等级提高一级的微膨胀混凝土浇注，且浇注时的温度低于主体混凝土时的温度。

本工程现浇板长度大，要求在楼板现浇混凝土中加膨胀剂防止混凝土开裂。

三、模板施工方法的选择：

3.1 模板材料

基础梁板采用组合钢模板；地下室墙体采用60系列组合钢模板，钢架管作肋，12#对拉螺栓。

框架柱：采用12厚竹胶板， 50×100木方作肋，10#槽钢作柱箍。

框架梁板：采用12厚竹胶板，100 ×100和50×100木方作为主次肋，支撑采用碗扣式脚手架。模板量按2.5层配置，数量保证周转使用，确保总工期目标的实现。

梁柱节点采用定型竹胶模板。

3.2墙体模板

剪力墙：本工程剪力墙高3米，厚30厘米，周长189.4米，采用竹塑模 2 板（1220×2440×10）， 竹塑模板加内楞50×100方木肋，间距250（轴距），外楞采用2φ48钢管（3厚），间距500 ，对拉螺栓采用M16间距500×800。

3.3梁板模板：

本工程框架梁和顶板模板采用12㎜厚竹胶模板，先支设梁底模板，控制好标高，梁侧帮模板根据梁的高度而定，顶板竹胶模板次肋采用50×100木楞，间距300mm，主肋采用100×100木楞，与碗扣式脚手架立杆间距相对应；模板主、次肋选取优质松木，楼板支承采用碗扣式脚手架支承体系。楼板模板具体支撑方法见下面附图。

剪力墙结构小高层住宅设计研究

摘要:随着经济的发展，人们生活水平的提高，广大人民群众对居住要求越来越高，小高层住宅在城市中大量出现，怎样做好小高层住宅结构的设计，使之经济合理是广大设计人员不断思考的问题。本文结合某工程实践，对这一问题进行了总结，希望能为相关单位提供一点参考。

关键词:剪力墙结构；小高层；设计

abstract: with the development of economy, the improvement

of people’s living standard, the broad masses of the people

for living request more and more high, residential building

in the city a large presence, how to do small high-rise

residential structure design, reasonable economy is the

design workers have been thinking of problem. this paper in

combination with an engineering practice, to this problem are

summarized, the hope can provide some references relevant

units.

keywords:shear wall structure; small high; design

中图分类号： tu398+.2 文献标识码：a 文章编号：

改革开放以来，人民的生活水平有了显著提高，在越来越富裕的同时，对各种生活条件的要求也在不断的提高。住宅作为人最基本的居住需求，也得到了快速的发展，新的建筑形式不断出现，其中小高层住宅因为配备有电梯，环境舒适，又有一种生活高度而逐

龙源期刊网

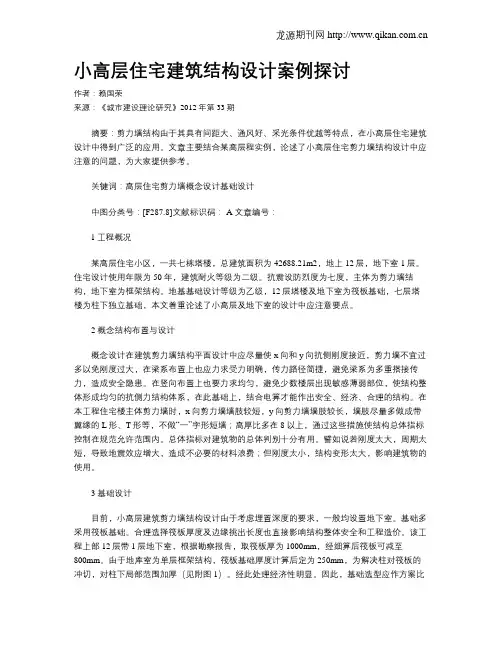

小高层住宅建筑结构设计案例探讨

作者：赖国荣

来源：《城市建设理论研究》2012年第33期

摘要：剪力墙结构由于其具有间距大、通风好、采光条件优越等特点，在小高层住宅建筑设计中得到广泛的应用。文章主要结合某高层程实例，论述了小高层住宅剪力墙结构设计中应注意的问题，为大家提供参考。

关键词：高层住宅剪力墙概念设计基础设计

中图分类号：[F287.8]文献标识码： A 文章编号：

1工程概况

某高层住宅小区，一共七栋塔楼，总建筑面积为 42688.21m2，地上 12层，地下室1层。住宅设计使用年限为50年，建筑耐火等级为二级。抗震设防烈度为七度，主体为剪力墙结构，地下室为框架结构。地基基础设计等级为乙级，12层塔楼及地下室为筏板基础，七层塔楼为柱下独立基础，本文着重论述了小高层及地下室的设计中应注意要点。

2 概念结构布置与设计

概念设计在建筑剪力墙结构平面设计中应尽量使 x向和 y向抗侧刚度接近，剪力墙不宜过多以免刚度过大，在梁系布置上也应力求受力明确，传力路径简捷，避免梁系为多重搭接传力，造成安全隐患。在竖向布置上也要力求均匀，避免少数楼层出现敏感薄弱部位，使结构整体形成均匀的抗侧力结构体系，在此基础上，结合电算才能作出安全、经济、合理的结构。在本工程住宅楼主体剪力墙时，x向剪力墙墙肢较短，y向剪力墙墙肢较长，墙肢尽量多做成带翼缘的L形、T形等，不做“一”字形短墙；高厚比多在8以上，通过这些措施使结构总体指标控制在规范允许范围内。总体指标对建筑物的总体判别十分有用。譬如说若刚度太大，周期太短，导致地震效应增大，造成不必要的材料浪费；但刚度太小，结构变形太大，影响建筑物的使用。

3 基础设计

目前，小高层建筑剪力墙结构设计由于考虑埋置深度的要求，一般均设置地下室。基础多采用筏板基础。合理选择筏板厚度及边缘挑出长度也直接影响结构整体安全和工程造价。该工程上部 12层带 1层地下室，根据勘察报告，取筏板厚为1000mm，经细算后筏板可减至800mm。由于地库室为单层框架结构，筏板基础厚度计算后定为250mm，为解决柱对筏板的冲切，对柱下局部范围加厚（见附图1）。经此处理经济性明显。因此，基础选型应作方案比较，才能选定经济合理的方案。而对于筏板厚度的取值，对小高层来说一般筏板厚初选时可按楼层数计，即每层按 50mm厚增加。如12层建筑则初选可取 600mm厚试算，试算后根据筏板龙源期刊网
