检漏仪的工作原理

SF6定量检漏仪

使

用

说

明

书

福建尚普电气设备有限公司 SF6定量检漏仪使用说明书

SF6定量检漏仪使用说明书

一、概述

SF6气体定量检漏仪是一款灵敏、快速的SF6气体定量检漏设备，是理想的控制泄露，保护环境的工具。该检漏仪具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定量检测SF6断路器和GIS的泄漏点。

本仪器具有国际先进水平。仪器十分适合于供电部门．安装检修单位和电力试验研究所使用，同时也十分适合高压开关厂作为SF6电器设备进出口产品的配套仪器，从而提高了整体产品的档次。

通过背在肩膀上的背带来承接该仪器，可根据下图所示来使用该仪器的手枪，可实现对室内外每个充入SF6气体的设备的每个点进行检漏，主机内一个完整的泵从手枪喷嘴口吸入周围空气到内部传感器，为检测泄露，喷嘴必须靠近被检测的点。

SF6定量检漏仪使用说明书

二、主要技术指标

 测量原理：双红外探头(红外光谱)

 灵敏度：10-8ml/s 3.43克/年，1.81 x 10 "atm cc/sec (或 mbar

Us)，不受其它气体影响；不受湿度影响 0-100% rh，(相对湿度)，无冷凝；不受环境污染影响

 响应：响应时间1秒

 重复性：<0.3%

 操作：锂电池（可持续工作8小时以上）充电时，选用100－265AC V 50/60Hz

 报警：报警音和显示屏提示

 测量单元： 测量单位：ppmv 测量范围：0-2000 ppmv

精确度：0- 100 ppmv +2%量程 100-2000 ppmv +1 %量程

 校验：每2年校验1次

 温度：操作温度：-15至55℃

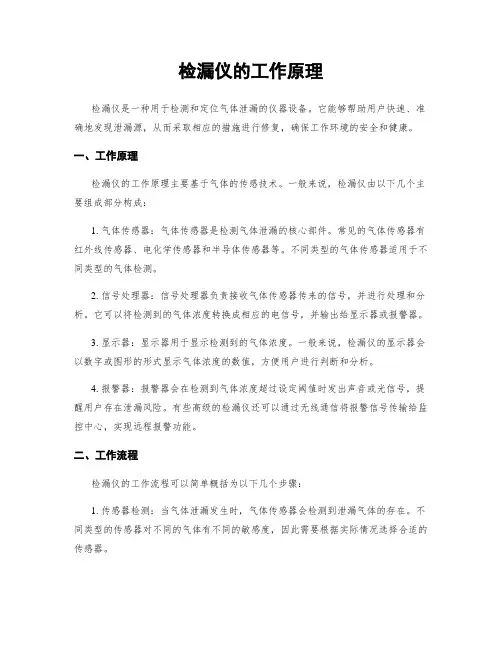

检漏仪的工作原理

检漏仪是一种用于检测和定位气体泄漏的仪器设备。它能够帮助用户快速、准确地发现泄漏源，从而采取相应的措施进行修复，确保工作环境的安全和健康。

一、工作原理

检漏仪的工作原理主要基于气体的传感技术。一般来说，检漏仪由以下几个主要组成部分构成：

1. 气体传感器：气体传感器是检测气体泄漏的核心部件。常见的气体传感器有红外线传感器、电化学传感器和半导体传感器等。不同类型的气体传感器适用于不同类型的气体检测。

2. 信号处理器：信号处理器负责接收气体传感器传来的信号，并进行处理和分析。它可以将检测到的气体浓度转换成相应的电信号，并输出给显示器或报警器。

3. 显示器：显示器用于显示检测到的气体浓度。一般来说，检漏仪的显示器会以数字或图形的形式显示气体浓度的数值，方便用户进行判断和分析。

4. 报警器：报警器会在检测到气体浓度超过设定阈值时发出声音或光信号，提醒用户存在泄漏风险。有些高级的检漏仪还可以通过无线通信将报警信号传输给监控中心，实现远程报警功能。

二、工作流程

检漏仪的工作流程可以简单概括为以下几个步骤：

1. 传感器检测：当气体泄漏发生时，气体传感器会检测到泄漏气体的存在。不同类型的传感器对不同的气体有不同的敏感度，因此需要根据实际情况选择合适的传感器。 2. 信号处理：传感器检测到气体后，会将信号传输给信号处理器。信号处理器会对信号进行放大、滤波和校准等处理，以确保信号的准确性和稳定性。

3. 数据分析：信号处理器将处理后的信号转换成相应的气体浓度数值，并通过显示器显示出来。用户可以通过观察显示器上的数值来了解泄漏气体的浓度大小。

4. 报警处理：如果检测到的气体浓度超过了设定的阈值，报警器会发出声音或光信号，提醒用户存在泄漏风险。用户可以根据报警信号的强度和频率判断泄漏的严重程度。

5. 定位泄漏源：一些高级的检漏仪还具备定位泄漏源的功能。它们可以通过声音或光信号的强度变化来指引用户找到泄漏源的位置，从而更快速、准确地进行修复。

范文范例 精心整理

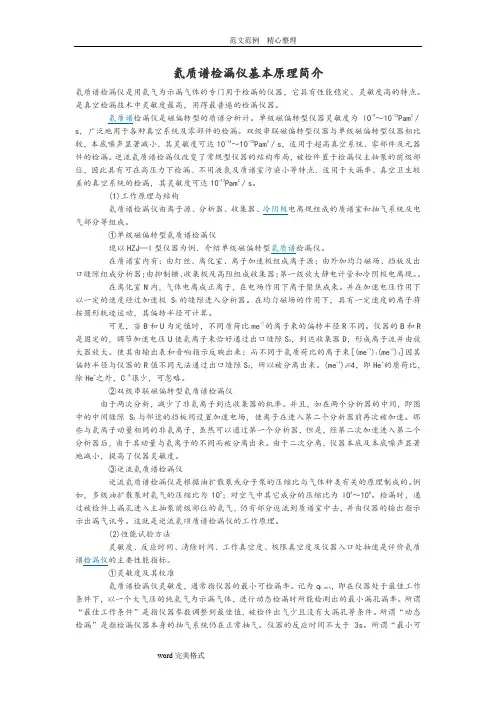

word完美格式 氦质谱检漏仪基本原理简介

氦质谱检漏仪是用氦气为示漏气体的专门用于检漏的仪器，它具有性能稳定、灵敏度高的特点。是真空检漏技术中灵敏度最高，用得最普遍的检漏仪器。

氦质谱检漏仪是磁偏转型的质谱分析计。单级磁偏转型仪器灵敏度为lO-9～10-12Pam3／s，广泛地用于各种真空系统及零部件的检漏。双级串联磁偏转型仪器与单级磁偏转型仪器相比较，本底噪声显著减小．其灵敏度可达10-14～10-15Pam3／s，适用于超高真空系统、零部件及元器件的检漏。逆流氦质谱检漏仪改变了常规型仪器的结构布局，被检件置于检漏仪主抽泵的前级部位，因此具有可在高压力下检漏、不用液氮及质谱室污染小等特点．适用于大漏率、真空卫生较差的真空系统的检漏，其灵敏度可达10-12Pam3／s。

(1)工作原理与结构

氦质谱检漏仪由离子源、分析器、收集器、冷阴极电离规组成的质谱室和抽气系统及电气部分等组成。

①单级磁偏转型氦质谱检漏仪

现以HZJ—l型仪器为例．介绍单级磁偏转型氦质谱检漏仪。

在质谱室内有：由灯丝、离化室、离子加速极组成离子源；由外加均匀磁场、挡板及出口缝隙组成分析器；由抑制栅、收集极及高阻组成收集器；第一级放大静电计管和冷阴极电离规。。

在离化室N内，气体电离成正离子，在电场作用下离子聚焦成束。并在加速电压作用下以一定的速度经过加速极S1的缝隙进入分析器。在均匀磁场的作用下，具有一定速度的离子将按圆形轨迹运动，其偏转半径可计算。

可见，当B和U为定值时，不同质荷比me-1的离子束的偏转半径R不同。仪器的B和R是固定的，调节加速电压U使氦离子束恰好通过出口缝隙S2，到达收集器D，形成离子流并由放大器放大。使其由输出表和音响指示反映出来；而不同于氦质荷比的离子束[(me-1)1(me-1)3]因其偏转半径与仪器的R值不同无法通过出口缝隙S2，所以被分离出来。(me-1)2=4，即He+的质荷比，除He+之外，C卅很少，可忽略。

检漏仪的工作原理

检漏仪是一种用于检测和定位管道或容器中泄漏的仪器。它通过测量泄漏物质的浓度或气体的流动来确定泄漏的位置和大小。下面将详细介绍检漏仪的工作原理。

1. 检测原理

检漏仪主要通过以下几种原理来检测泄漏：

1.1 热导法

热导法是一种常见的检漏原理，它利用泄漏气体对热的传导性质的影响来检测泄漏。检漏仪中的传感器会产生一定的热量，并测量周围环境的温度变化。当泄漏气体接触到传感器时，会导致传感器周围的温度发生变化，从而检测到泄漏的存在。

1.2 紫外光法

紫外光法是一种利用紫外光的吸收特性来检测泄漏的原理。检漏仪会发射一束紫外光，并通过检测泄漏物质对紫外光的吸收程度来确定泄漏的位置和大小。泄漏物质对紫外光的吸收程度与其浓度成正比，因此可以通过测量光的强度变化来检测泄漏。

1.3 超声波法

超声波法是一种利用超声波的传播特性来检测泄漏的原理。检漏仪会发射一定频率的超声波，并通过接收器接收反射回来的超声波。当泄漏气体经过超声波时，会产生一定的回声，通过测量回声的时间和强度变化可以确定泄漏的位置和大小。

1.4 气体浓度法

气体浓度法是一种利用泄漏物质的浓度变化来检测泄漏的原理。检漏仪会测量环境中泄漏物质的浓度，并根据浓度的变化来判断泄漏的存在。一般情况下，泄漏物质的浓度会随着距离泄漏源的增加而减小，通过测量不同位置的浓度变化可以确定泄漏的位置。

2. 工作流程

检漏仪的工作流程通常包括以下几个步骤：

2.1 传感器准备

在开始检测之前，需要对检漏仪的传感器进行准备。这包括校准传感器、调整灵敏度等操作，以确保传感器能够准确地检测泄漏。

2.2 检测设置

根据需要，可以设置检漏仪的工作参数，如检测的时间间隔、检测的范围等。这些参数的设置可以根据具体的应用需求来调整。

2.3 开始检测

一旦传感器准备就绪并设置完毕，可以开始进行泄漏检测。检漏仪会根据选择的检测原理进行泄漏的实时监测，并记录相关数据。
