地脚螺栓长度标准
地脚螺栓的长度标准取决于不同的规范和标准，具体如下：
根据中国国家标准《建筑结构荷载规范》（GB 50009-2012）规定，在正常情况下，地脚螺栓伸出的长度应不小于基础厚度的2倍，最小长度不得小于125mm。
根据美国标准，美国建筑设计师学会（ASCE）规定，地脚螺栓伸出的长度应不小于基础厚度的4倍，最小长度不得小于6英寸。
根据英国标准，英国结构工程师协会（IStructE）的规定，地脚螺栓伸出的长度应不小于基础厚度的2.5倍，最小长度不得小于100mm。
除此之外，地脚螺栓的规格也会影响其长度。例如，M20X2.5X400和M20X400是常见的地脚螺栓规格，其中“M20X2.5”表示螺纹规格为M20，螺距为2.5mm，“X400”则表示地脚螺栓的长度为400mm。
在实际应用中，地脚螺栓的长度和规格应根据具体情况进行选择和设计。
.
. 1.一般来说锚栓锚固长度取25d,弯头4d,另加外露丝扣长度150---200mm
2.地脚螺栓锚固长度根据锚固方式不同，取值不同，当螺栓采用1、2类锚固时时，取25d;当当螺栓采用3类锚固时时，取15d，具体取值可参见《建筑结构构造资料集》（下册）P145.
3.地脚螺栓锚固长度的计算可根据《混凝土结构设计规范》GB50010-2002 提供的公式(第114页)：
la=α*fy /ft *d
式中：la――锚栓的锚固长度；
fy――锚栓的抗拉强度设计值
ft――混凝土轴心抗拉强度设计值
d――钢筋的公称直径
α――锚栓的的外形系数
锚栓直径大于25mm时，锚固长度应乘以修正系数1.1
钢筋的外形系数
钢筋类型 光面钢筋 带肋钢筋 刻痕钢丝 螺旋肋钢丝
三股钢绞线 七股钢绞线
α 0.16 0.14 0.19 0.13 0.16
0.17
混凝土强度设计值
强度总类 混凝土强度等级
C15 C20 C25 C30 C35
C40
ft 0.91 1.1 1.27 1.43 1.57 1.71 .
. 根据《钢结构设计规范》GB50017-2003所列数据显示，Q235的锚栓抗拉强度设计值为140N/mm2，Q345的锚栓抗拉强度设计值为180N/mm2。《架空送电线路杆塔结构设计技术规定》DL/T5154-2002所列数据显示，35#优质碳素钢锚栓抗拉强度设计值为190N/mm2， 45#优质碳素钢锚栓抗拉强度设计值为215N/mm2。

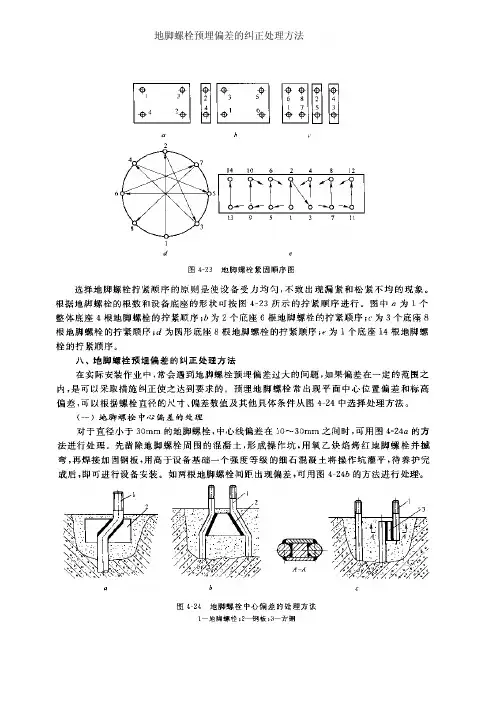

地脚螺栓预埋偏差的纠正处理方法BCD
BCD·CSD4-2000
设计手册
地脚螺栓标准
版 号 A
受控号
2000年
1月 发 布 中国寰球化学工程公司标准 BCD 地脚螺栓标准 BCD·CSD4– 2000
编制 校核 审核 批准 版次 批准日期
0/A
会签部门
会签人
文件局部修改记录 修改原因 修改页码 修改版次 修改人 审核人 批准人 生效日期
说明:
1.文件版次为A、B、C，......。
2.每版号中局部修改版次为1/A、2/A ……,1/B、2/B……,1/C、2/C……。
本规定（BCD·CSD4-2000）自2000年1月20日起实施。 BCD·CSD4-2000
目 录
1． 目的和适应用范围 -------------------------------------------------------1
2. 附件 -------------------------------------------------------------------------1
附件A: 地脚螺栓标准(CSD4-2000)
附件B: 地脚螺栓标准(CSD4(E)-2000) BCD·CSD4-2000 第 1 页 共 1 页
1.目的和适用范围
1.1目的
为达到保证土建结构专业设计质量、统一工程设计中使用的地脚螺栓标准和
规格，根据现行的国家及行业规范和标准，特制定本规定。
1.2 适用范围
1.2.1 本标准可作为工程规定的附件，也可作为施工图阶段的工程标准。
1.2.2工程中使用本标准时，可根据选用的地脚螺栓的类型，选用有关的图纸，
作为工程标准，按照工程图进行编号。
2. 附件
附件A：地脚螺栓标准(CSD4-2000)
附件B：地脚螺栓标准(CSD4(E)-2000)
地脚螺栓标准
Project: Project No.:
Client: ACC Project No.:
土木在线论坛 » 结构» 钢结构 » 请教地脚螺栓锚固长度问题
请教地脚螺栓锚固长度问题
土木在线论坛 » 结构» 钢结构 » 请教地脚螺栓锚固长度问题
该帖被浏览了8865次 | 回复了32次
《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误
以下是本人写的一个分析总结：锚栓锚固长度取值分析
一、 问题的提出
《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm
根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm
因此按哪本手册（图集）进行设计的问题就产生了。
二、 分析计算
计算方法一：
地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，
la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)
α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1)

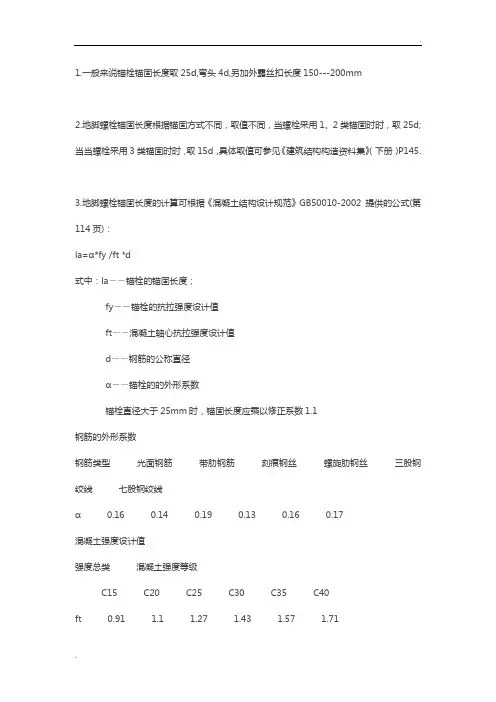

1.一般来说锚栓锚固长度取25d,弯头4d,另加外露丝扣长度150---200mm
