关于人防地下室结构设计要点的分析(全文)

人防地下室常用结构构件设计要点分析

导言

人防空地下室的孔口防护包含三部分的设计内容：一是防护密闭门与消波系统的设计，二是出入口通道内临空墙、门框墙的设计，三是孔口其它构件，如风井、防倒塌棚架、开蔽式通道、相邻单元之间的隔墙等的设计，其中第二、三条中的临空墙、相邻单元之间的隔墙已在前面谈到了荷载确定，设计时可按一般墙体的计算模式，考虑人防设计的特点计算出内力和钢筋。而门框墙、扩散室、防倒塌棚架、出入口等构件的设计都具有一定的特殊性，下面就比较特殊但又常见的人防结构构件的设计要点做简单陈述。

钢筋混凝土防护密闭门门框墙

（1）作用在悬臂端的弯矩。

（2）作用在悬臂端的剪力。

（3）当门洞边长大于或等于2倍墙体悬挑长度时，宜按牛腿或悬臂梁计算。

（4）当门洞边长小于2倍墙体悬挑长度时，应按双向板进行计算。

当平时使用时需要的出入口通道均较宽，而战时又相应较窄，这样有可能会使门框墙的悬臂长度过长，而使水平筋过大，这种情况下，可考虑在不影响功能使用的前提下，采用在洞口上边设梁和洞口两侧设柱的方案，从而改变门框墙的受力形式，可以得到较为经济的设计效果。此时在水平荷载作用下，洞口左右两侧和上部的双向板可按临空墙的等效静荷载标准值进行计算，但周边的梁、柱和下端的悬臂板必须按防护密闭门门框墙的等效静荷载标准值进行计算。门槛与上挡板在垂直荷载作用下可按底梁与顶梁计算，以确定梁的主筋与箍筋，并应与水平荷载作用下相应的钢筋叠加作为最终配筋。 扩散室

扩散室的内部空间尺寸一般由建筑专业依据防空地下室的抗力等级、通风量、设备容许压力以及扩散室所处的建筑条件等因素确定。

（1）扩散室前墙为安装悬板活门的临空墙，前墙墙面本身承受的荷载及活门传来的荷载均可按临空墙等效静荷载标准值取值，扩散室与室外（空气）相邻的顶板、底板及外墙，其等效静荷载标准值可按临空墙等效静荷载标准值取值。

（2）扩散室与土相邻的顶板、底板及外墙，其等效静荷载标准值可按土中压缩波压力确定相应的荷载。

关于人防地下室结构设计要点的分析

作者：李雅杰

来源：《城市建设理论研究》2013年第24期

摘要：人防地下室是维护社会稳定，预防社会突发事件的重要工程。人防地下室的结构设计对地下室的功能和作用的发挥起着关键的作用。防空地下室是和地面建筑修建在一体的，在战时用于人民防空的建筑下空间，利用其在战争爆发时对核武器、常规武器和生化武器的各项防护能力，最大限度的保护普通民众的生命安全。

关键字：人防地下室；结构设计；要点分析

引言

城市化进程的加快，合理利用地下空间资源促进城市可持续发展已成共识，为人防工程建设提供了良好的契机。近年来，防空地下室的数量、面积增长迅速，特别在经济发达的地区和城市，繁华的商业地段成为地下空间开发的热点和焦点。以平战结合为主的防空地下室成为人防工程体量的主要增长点，但由于设计人员对人防设计规范的理解不透彻和不重视，造成工程设计存在许多问题。

1.结构设计的注意事项和控制方法

地下室工程的结构设计需综合考虑防火、使用功能、人防要求，设备用房及管道、排水通风等专业的配合。拿到一个地下室首先看看平面布置，确定地下室的例如地下室的长度超过设计规定时，需确定是否设置变形缝。通常不设变形缝，因为设置变形缝会使变形缝处的防水处理变得复杂。通常我们的做法是主楼与单层地下室之间设置沉降后浇带，在单层地下室之间每30~40米设置一道伸缩后浇带。后浇带宜设在与高层建筑相邻裙房的第一跨内。当需要满足高层建筑地基承载力、降低高层建筑沉降量、减少高层建筑与裙房间的沉降差而增大高层建筑基础面积时，后浇带可设在距主楼边柱的第二跨内并且要满足并且要满足地基基础规范的8.4.20.2条的几项条件。后浇带宜曲折通过。

1.1地下室底板

对于单层地下室一般采用平板式筏型基础，板厚450~500mm，柱下设置下柱墩来满足柱对筏板的冲切，主楼部分的地下室筏板厚度以满足筏板冲切要求来控制，一般取50mm左右一层。 底板计算采用JCCAD计算，。在板有限元计算中，划分单元格是尤其重要的事，应尽量避免出现异性板单元，这样的计算结果才是比较合理，比较接近实际情况的，特别是对于像夏东元这样地下室底板平面不规则，有角度存在的情况时，加辅助线是非常有效的。

关于地下室人防建筑设计的几个要点分析

摘要: 合理开发和利用地下空间,是贯彻节能省地、节约土地资源的重要方面,本文结合平日设计工作经验对在多层地下室的人防建筑设计中应注意的一些问题进行分析与探讨。

关键词: 多层地下室；人防建筑设计；要点问题

Abstract: the reasonable exploitation and utilization of underground space, is the

implementation saving-energy, save the land resources of the most important aspects

of the, combining with the working experience in design on weekdays for multi-layer

basement in the architectural design of civil air defence should pay attention to the

problems are analyzed and discussed.

Keywords: multilayer the basement; Civil air defense construction design; Points

problem

多层地下室由于埋深大，由地面进入人防工程的出入口路径长，且通常地下室在用地红线范围内铺得较满，故室外出入口设置上困难较大。多层地下室在防护单元和抗爆单元的划分上有其特殊性，当防空地下室满足相关的规范要求时，可不划分防护单元和抗爆单元，人防方案设计存在多种可能性，方案的比选对造价影响很大。

1 人防设计中需要注意的问题

1.1人防区域确定

设计方案的第一步，也是很关键的一步，先确定人防区域的基本位置。以某人防工程为例，地下室共三层，每层建筑面积约 34000m²，平时功能为车库。人防建筑面积 15000m²，功能为甲类六级二等人员掩蔽部。

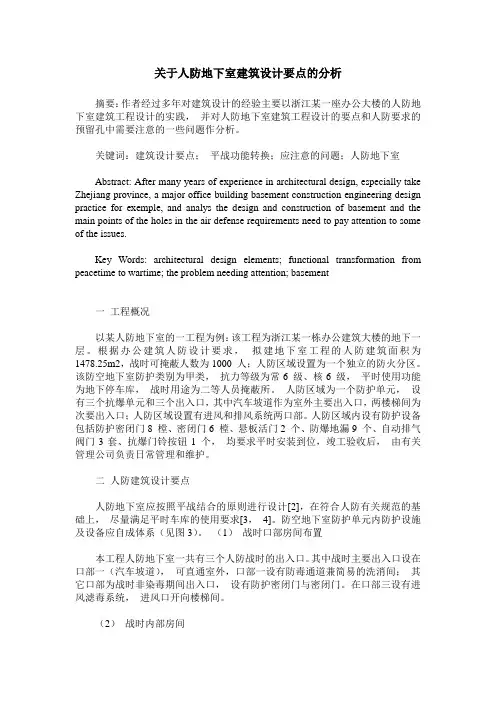

关于人防地下室建筑设计要点的分析

摘要：作者经过多年对建筑设计的经验主要以浙江某一座办公大楼的人防地下室建筑工程设计的实践， 并对人防地下室建筑工程设计的要点和人防要求的预留孔中需要注意的一些问题作分析。

关键词：建筑设计要点； 平战功能转换；应注意的问题；人防地下室

Abstract: After many years of experience in architectural design, especially take

Zhejiang province, a major office building basement construction engineering design

practice for exemple, and analys the design and construction of basement and the

main points of the holes in the air defense requirements need to pay attention to some

of the issues.

Key Words: architectural design elements; functional transformation from

peacetime to wartime; the problem needing attention; basement

一 工程概况

以某人防地下室的一工程为例：该工程为浙江某一栋办公建筑大楼的地下一层。根据办公建筑人防设计要求， 拟建地下室工程的人防建筑面积为1478.25m2，战时可掩蔽人数为1000 人；人防区域设置为一个独立的防火分区。

该防空地下室防护类别为甲类， 抗力等级为常6 级、核6 级， 平时使用功能为地下停车库， 战时用途为二等人员掩蔽所。 人防区域为一个防护单元， 设有三个抗爆单元和三个出入口，其中汽车坡道作为室外主要出入口，两楼梯间为次要出入口；人防区域设置有进风和排风系统两口部。人防区域内设有防护设备包括防护密闭门8 樘、密闭门6 樘、悬板活门2 个、防爆地漏9 个、自动排气阀门3套、抗爆门铃按钮1 个， 均要求平时安装到位，竣工验收后， 由有关管理公司负责日常管理和维护。
