箱式变压器施工组织设计(方案)优化
一、背景
作为一种常见的电力设备，箱式变压器在电力系统中起着至关
重要的作用。
它能够将高压变成低压，以适应不同用电需求，并提
供电力稳定可靠的供应。
在箱式变压器的施工过程中，合理的组织
设计方案是确保工程顺利进行的关键。
二、问题分析
在实际工程施工中，可能存在以下问题：
1. 施工队伍组织不合理，导致工期延误和效率低下。
2. 材料和设备供应不及时，影响施工进度。
3. 施工工艺和技术不合理，造成施工质量差。
4. 安全风险未得到有效控制，可能对施工人员和设备造成伤害。
三、优化方案
为了解决上述问题，以下是一些优化方案的建议：
1. 合理组织施工队伍，确保人员数量和专业能力与项目要求相匹配。
根据工程进度和任务分配，合理安排施工人员的工作时间和工作岗位，确保施工效率和质量。
2. 提前储备材料和设备，与供应商建立稳定的合作关系，确保供应的及时性和质量。
3. 优化施工工艺和技术，采用先进的施工方法和设备，提高施工效率和质量控制。
对关键工艺节点进行评估和优化，确保施工过程稳定可靠。
4. 加强安全管理，制定详细的安全操作规程和紧急预案，培训施工人员的安全意识和应急处置能力。
定期进行安全检查和隐患排查，确保施工安全可靠。
四、总结
通过以上优化方案的实施，可以有效解决箱式变压器施工过程中可能出现的问题，提高施工效率和质量，降低安全风险。
在实际施工中，应根据具体项目情况进行调整和完善，确保方案的实施效果。
目录1.工程概况2.编制依据3.施工准备3.1技术准备3.2现场准备3.3劳动力准备3.4机具准备3.5材料准备4.箱变基础施工方法4.1基础土方的开挖4.2接地4.3垫层施工4.4基础钢筋绑扎4.5基础砼的浇筑4.6基础砌体墙4.7混凝土压顶5．质量保证措施6．安全措施1.工程概况2.编制依据《施工现场临时用电安全技术规》JGJ46-2005《工程测量规》GB50026-93《建筑地基基础工程施工质量验收规》GB 50202-2002 《混凝土结构工程施工质量验收规》GB50204-2002《砌体工程施工质量验收规》GB50203-2002《建筑施工扣件式钢管脚手架》JGJ130-2001《建筑工程施工质量验收统一标准》GB50300-20013.施工准备3.1技术准备技术部门对相关部门做好技术交底、安全交底。
根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。
各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
3.2现场准备根据技术方案要求组织施工机械的进场、报验、安装，使其在安装施工过程中能满足工程需要。
做好场地平整，水驳接口。
3.3劳动力准备3.4机具准备3.5材料准备4.箱变施工方法4.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:0.5.挖掘机开挖深度至持力层,剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。
4.2接地为便于安装设备，扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。
4.3垫层施工本工程箱变基础垫层采用100厚C10砼垫层，垫层施工时要采取措施保证垫层表面的平整度。
本工程箱变基础模板采用木模。
采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。

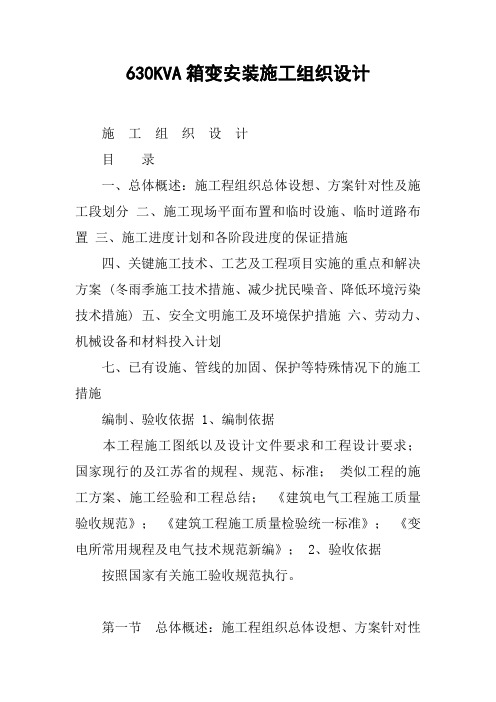

630KVA箱变安装施工组织设计施工组织设计目录一、总体概述：施工程组织总体设想、方案针对性及施工段划分二、施工现场平面布置和临时设施、临时道路布置三、施工进度计划和各阶段进度的保证措施四、关键施工技术、工艺及工程项目实施的重点和解决方案 (冬雨季施工技术措施、减少扰民噪音、降低环境污染技术措施) 五、安全文明施工及环境保护措施六、劳动力、机械设备和材料投入计划七、已有设施、管线的加固、保护等特殊情况下的施工措施编制、验收依据 1、编制依据本工程施工图纸以及设计文件要求和工程设计要求；国家现行的及江苏省的规程、规范、标准；类似工程的施工方案、施工经验和工程总结；《建筑电气工程施工质量验收规范》；《建筑工程施工质量检验统一标准》；《变电所常用规程及电气技术规范新编》； 2、验收依据按照国家有关施工验收规范执行。
第一节总体概述：施工程组织总体设想、方案针对性及施工段划分一、工程概况1、建设单位：邯郸经济开发区城市管理和综合行政执法局2、工程名称：邯郸开发区东区新建200KVA箱变3、建设地点：邯郸经济开发区东区内4、建设规模：4台箱变的采购及安装、总造价约万元5、工程内容：25KV进户电缆敷设，4台200KVA箱变安装、调试。
本工程按照国家有关施工验收规范标准，并达到行业的规定和技术要求。
以先进性、安全性、可靠性、易维护性、经济性为原则，将本工程建设成为我公司的示范工程。
我公司将集中公司的可利用资源，配备最优秀的施工人员来完成整个工程。
在项目管理和施工组织方面做到细致深入；在施工中采用最合理的施工计划、最先进的施工工艺、最严格的施工质量、最有效的施工管理，以“一流管理、一流质量、一流速度”的标准保证本工程按期投入使用，建设成一个运行稳定、质量优异的工程。
二、施工组织设想项目管理班子配备我公司认真分析了本工程所提供的各项技术文件资料，根据我公司多年对工程项目的施工经验，结合实际情况，本着紧密配合、立体交叉、流水作业的施工方法建立项目施工承包管理的各级责任制，成立箱变安装项目部，以项目经理为主的施工管理系统和项目技术人员为主的技术管理系统，完善有关人员编制，加大管理力度确保本工程质量、工期，使各项指标落实到部门和个人。

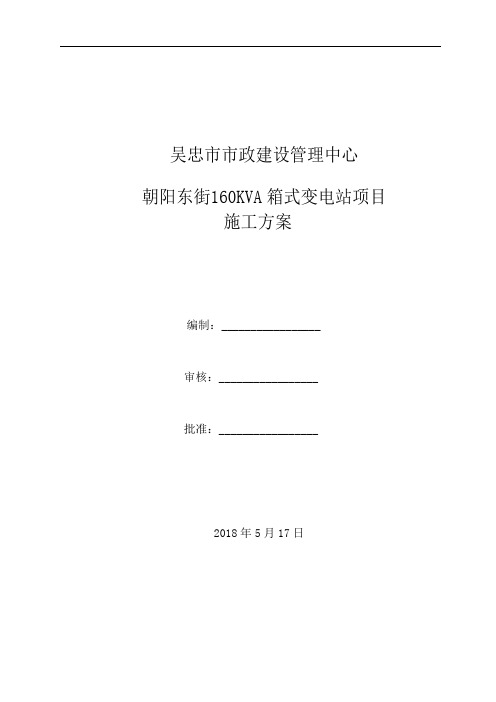

吴忠市市政建设管理中心朝阳东街160KVA箱式变电站项目施工方案编制：_________________审核：_________________批准：_________________2018年5月17日一、工程概况（1）工程简介吴忠市市政建设管理中心朝阳东街160KVA箱式变电站项目（2）工程范围及数量需要安装160KV箱变1台，设备安装调试。
（3）施工工序流程进场前准备工作（签安全、防火协议及办理施工设备、机械进场手续等）—用电申请手续办理—设备吊运进场及开箱检验——一次系统设备（箱变、地网、设备接地）安装——设备整体调试、传动——设备耐压试验——设备整体检查、验收、清扫、孔洞封堵——具备送电条件——送电。
二、施工准备计划施工准备包括技术准备、材料准备、施工场地准备、施工机械准备、施工力量配置、生活设施准备和资金准备等方面。
开工前，项目经理组织项目经理部及相关负责人召开施工管理预备会，进行统筹协调，明确分工，确保施工过程的顺畅进行。
同时，召集各专业骨干，总结以往的施工经验，集思广益，提出具有针对性的施工方案和措施。
1、技术准备（1）图纸会审在接到施工图纸后，由项目经理组织项目总工及有关技术人员审阅图纸，对其中的问题进行书面汇总，并提交图纸审核会。
（2）编写施工技术方案由项目总工组织专业技术人员，在熟悉图纸的基础上，认真研究技术要求，编写施工技术方案，并报项目经理审批，确保工程施工符合设计及有关规范的技术要求。
（3）材料准备项目总工根据施工技术方案，进行预先材料用量计划分析，提出详细的材料供应计划。
物资部门根据材料供应计划统一进行采购，采购时坚持货比三家，保证质优价廉，三证齐全，确保工程使用合格材料的控制程序。
材料采购之后，由项目经理、项目总工会同监理人进行检验和验收，并按有关规定进行材料的抽样检验和工程设备的检验测试。
（4）施工机械准备根据本工程的特点和施工方案分析，编制施工机具需量及进场计划，对进场机具检查、保养、维修，落实专职人员进行岗前培训，做到持证上岗。

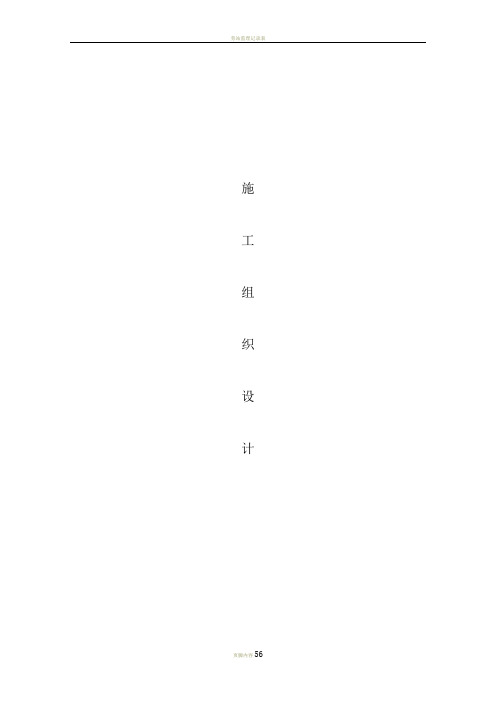

施工组织设计目录一、总体概述：施工程组织总体设想、方案针对性及施工段划分二、施工现场平面布置和临时设施、临时道路布置三、施工进度计划和各阶段进度的保证措施四、关键施工技术、工艺及工程项目实施的重点和解决方案五、安全文明施工及环境保护措施六、劳动力、机械设备和材料投入计划七、已有设施、管线的加固、保护等特殊情况下的施工措施编制、验收依据1、编制依据本工程施工图纸以及设计文件要求和工程设计要求；国家现行的及江苏省的规程、规范、标准；类似工程的施工方案、施工经验和工程总结；《建筑电气工程施工质量验收规范》（GB50303-2002）；《建筑工程施工质量检验统一标准》（GB50300-2001）；《变电所常用规程及电气技术规范新编》；2、验收依据按照国家有关施工验收规范执行。
第一节总体概述：施工程组织总体设想、方案针对性及施工段划分一、工程概况1、建设单位：2、工程名称：630KVA箱变安装工程3、建设地点：4、建设规模：630KVA5、工程内容：10KV进户电缆敷设，1台630KVA临时箱变安装、调试。
本工程按照国家有关施工验收规范标准，并达到行业的规定和技术要求。
以先进性、安全性、可靠性、易维护性、经济性为原则，将本工程建设成为我公司的示范工程。
我公司将集中公司的可利用资源，配备最优秀的施工人员来完成整个工程。
在项目管理和施工组织方面做到细致深入；在施工中采用最合理的施工计划、最先进的施工工艺、最严格的施工质量、最有效的施工管理，以“一流管理、一流质量、一流速度”的标准保证本工程按期投入使用，建设成一个运行稳定、质量优异的工程。
二、施工组织设想项目管理班子配备我公司认真分析了本工程所提供的各项技术文件资料，根据我公司多年对工程项目的施工经验，结合实际情况，本着紧密配合、立体交叉、流水作业的施工方法建立项目施工承包管理的各级责任制，成立箱变安装项目部，以项目经理为主的施工管理系统和项目技术人员为主的技术管理系统，完善有关人员编制，加大管理力度确保本工程质量、工期，使各项指标落实到部门和个人。
某商厦10KV美式箱变拆除工程施工组织方案XX商厦10KV美式箱变拆除工程施工组织方案哈尔滨市XX电气安装有限责任公司2011年12月9日第一章、施工组织设计的内容一、工程概况该工程为XX商厦10KV美式箱变拆除工程。
工程地点位于哈尔滨市道里区，拆除工程量为10KV美式箱变基础一座。
二、施工准备工作计划1、项目部管理人员的配置项目经理项目副经理技术负责人安全负责人施工负责人2、拟投入的施工人员配置本次拆除工程配备人工拆除班组1个，班组为10人；配备机械班组（包括清运）1个，为8人；配备架子工班组1个，为2人；配备管理人员六名：项目经理一人，项目副经理一人，技术负责一名、安全员一名、施工员一名、消防保卫一名、安全资料兼材料员。
3、拟投入的施工机械配置人工拆除班组配备乙炔气割机1台，风镐1台，手拉葫芦1台。
机械班组配备破碎机，加长臂液压剪挖掘机，铲车。
清运车辆和装载机根据施工需要随时调配，以确保施工进度的需要。
4、施工现场安全管理组织机构网络图三、拆除顺序和施工方案1、拆除方法本工程采用人工与机械拆除相结合的方法。
2、拆除顺序拆除的顺序原则上就是按传力关系的次序来确定。
即先拆最次要的受力构件，然后拆次之受力构件，最后拆主要受力构件。
即拆除顺序是：10KV箱变-->基础梁-->承重墙或柱-->基础外墙。
如此由上而下，对称顺序，一层一层往下拆。
至于不承重的维护结构，如不承重的砖墙、隔墙可以最先拆。
3、现浇钢筋混凝土板拆除的技术现浇钢筋混凝土板拆除：现浇钢筋混凝土板通常由纵横相交的一层钢筋混凝土组成，板厚度在10厘米到15厘米之间。
对于现浇钢筋混凝土板采用粉碎性拆除，使用工具一般用风镐、榔头、钢钎等，楼板经外向锤击粉碎后应暂时保留钢筋网，待切割放梁前割除。
4、梁的拆除技术(1)、次梁的拆除：现浇钢筋混凝土板拆除后，作为联系主梁的次梁即可拆除，拆除时只需将梁的二端各凿一条宽10cm切割缝，割断一端钢筋(先上层、后下层)，使次梁一端自然向另一端倾折后，割断另一端钢筋(先上层、后下层)，用绳索将次梁放到下层楼面破碎。
变压器施工组织设计方案一、项目背景和概述变压器作为电力系统的重要设备，是电压变换和输电的关键环节。
变压器施工组织设计方案是确保变压器施工工作顺利进行的重要文件。
本文档旨在提供一个全面的变压器施工组织设计方案，包括施工组织机构、施工流程、施工工艺、安全技术措施等内容，以确保变压器施工过程安全、高效、顺利完成。
二、施工组织机构为确保变压器施工工作的有序进行，需要建立一套完善的施工组织机构。
施工组织机构包括项目经理、技术负责人、施工班组、安全员等，每个人员的职责和权限应明确规定。
1. 项目经理：负责整个变压器施工工作的组织、协调、监督和管理，确保施工进度和质量的达到要求。
2. 技术负责人：负责编制施工计划和施工方案，对施工中出现的技术问题进行解决，并进行现场技术指导。
3. 施工班组：根据施工计划，负责具体的施工任务，包括设备安装、电缆接线、绝缘检测等。
4. 安全员：负责现场安全管理工作，制定安全操作规程并监督执行，预防和控制施工过程中的安全风险。
三、施工流程1. 准备阶段：包括项目调研、施工方案的制定、施工图纸的准备以及施工材料的采购。
2. 施工前期准备：包括现场勘察、施工场地的准备、设备的搬运和安装、施工班组的组建等工作。
3. 施工过程：按照施工方案和施工图纸进行施工，包括设备的安装、电缆的接线、绝缘检测等。
4. 施工验收：对施工完成的变压器进行质量检测和验收，确保各项指标符合要求。
四、施工工艺1. 变压器安装：根据施工图纸进行变压器的安装工作，包括底座安装、上下压板的安装等。
2. 电缆接线：按照电缆接线图进行电缆接线工作，保证接线的准确和可靠性。
3. 绝缘检测：对变压器的绝缘耐压进行检测，确保变压器的运行安全性。
4. 管道连接：根据施工图纸进行管道的连接，包括进出口管道、冷却水管道等。
5. 调试与试运行：对已安装的变压器进行调试和试运行，确保各项功能正常。
五、安全技术措施1. 施工现场安全：严格按照安全操作规程执行，设置必要的安全警示标志，保证施工现场秩序井然。
箱变基础施工组织设计1箱变基础施工方法1.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1：1.挖掘机开挖深度至持力层，剩余的部分采用人工清底，直至开挖到预埋扁钢底面,集水槽宽度为100mm。
1.2接地为便于安装设备，扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边，焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1—305，用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。
1。
3垫层施工本工程箱变基础垫层采用100厚C15砼垫层，垫层施工时要采取措施保证垫层表面的平整度.本工程箱变基础模板采用木模。
采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。
1.4基础钢筋绑扎底板厚200mm,双层双向配筋二级钢Φ14@200。
钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。
1。
5基础砼的浇筑本工程箱变基础底板采用C25混凝土，在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼，要确保震捣密实。
基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。
1.6基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水，导致设备锈蚀,要求沿基坑周边砌筑宽370，高2450mm的砖墙,在顶部埋设直径110mm，壁厚2mm 电缆穿管,两头打喇叭口形。
电缆穿管后用油棉丝塞紧，或其他防火.且内外做1：2。
5水泥砂浆防水抹面，厚20mm，要求砂浆饱满，不得有空隙。
维护墙设钢爬梯一道，钢爬梯两根立筋为Φ22的2跟三级钢，蹬梯为Φ14的二级钢，间距200mm.底部设集水槽和预埋排污管相连。
1.7混凝土压顶砖墙顶面用370＊200的混凝土压顶,压顶为C25混凝土，纵筋为二级钢4Φ14,箍筋为二级钢Φ14＠200。
(此文档为word格式，下载后您可任意编辑修改！) 箱变施工组织设计施工标准、规范GBJ149-90《电气装臵安装工程母线装臵施工及验收规范》JGJ 16-92《民用建筑电气设计规范》JGJ59-99《建筑施工安全检查标准》第一节架空线安装一、施工准备1、材料要求：总则：所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定，绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
绝缘子：瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
弹簧销、垫的弹力适宜。
高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
耐张线夹、并沟线夹、钳压管、铝带：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
线夹转动灵活，与导线接触面符合要求。
碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。
表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。
螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
螺栓宜有防松装臵，防松装臵弹力应适宜，厚度应符合规定。
其它材料：电力复合脂、砂纸、油漆等。
2、主要工器具：吊车、紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯、细钢丝刷、斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、登杆用具、安全带、手推车等。
二、安装施工工艺流程：复测分坑→电杆基坑开挖→电杆组立→金具安装→放线→紧线→绝缘子绑扎→搭接过引线、引下线1、复测分坑：我公司将选派经验丰富的测量人员，分二个组，采用经纬仪，对线路进行复测，全面复核杆塔位臵、档距、横断面高程。
一、项目概述本项目为某地区供电线路箱变安装工程，包括箱变基础施工、箱变设备安装、电缆敷设及接地系统施工等。
为确保工程顺利进行，现将施工方案如下：二、编制依据1. 招标文件及设计图纸；2. 国家及地方相关法规、标准、规范；3. 甲方提供的现场条件及资料；4. 施工单位的技术力量及设备资源。
三、施工组织设计1. 施工进度计划（1）箱变基础施工：15天（2）箱变设备安装：10天（3）电缆敷设及接地系统施工：10天（4）竣工验收及移交：5天2. 施工人员组织（1）项目经理1名，负责整个工程的施工组织、协调及管理工作；（2）施工员2名，负责具体施工任务及现场管理；（3）电工3名，负责箱变设备安装、电缆敷设及接地系统施工；（4）瓦工2名，负责箱变基础施工；（5）其他辅助人员若干。
3. 施工材料及设备（1）材料：钢材、水泥、砂石、电缆、接地线、绝缘子、设备等；（2）设备：挖掘机、吊车、切割机、电焊机、电缆卷筒、绝缘测试仪等。
四、施工方案1. 箱变基础施工（1）根据设计图纸要求，进行测量放线，确定箱变基础位置；（2）挖掘基坑，并检查土质是否符合要求；（3）浇筑混凝土基础，确保基础强度及稳定性；（4）进行基础验收，合格后进行后续施工。
2. 箱变设备安装（1）按照设备清单，核对设备型号、规格、数量；（2）进行设备检查，确保设备完好；（3）按照施工图纸要求，进行设备安装；（4）进行设备调试，确保设备运行正常。
3. 电缆敷设及接地系统施工（1）根据设计图纸要求，进行电缆敷设路径的测量放线；（2）进行电缆沟开挖，并检查沟槽尺寸及土质；（3）敷设电缆，并进行绝缘测试；（4）安装接地系统，确保接地电阻符合要求。
4. 竣工验收及移交（1）完成施工任务后，进行自检及整改；（2）组织验收，确保工程质量符合要求；（3）办理移交手续，将工程交付甲方使用。
五、质量保证措施1. 严格执行国家及地方相关法规、标准、规范；2. 选用优质材料及设备，确保施工质量；3. 加强施工过程管理，严格控制施工质量；4. 定期进行质量检查，发现问题及时整改；5. 做好施工记录，确保工程可追溯。
编制说明1．工程概况2．施工组织3．公司管理方针和管理目标4．质量保证措施5．职业健康安全保证措施6．文明施工及环境保护措施7．施工方案及实施计划8．施工准备工作9．工程质量控制和验证10．箱变土建基础主要施工方法及要点附表一附表二附表三附表四附表五附表六附表七施工人员配备表安装工具机具表工程施工形象进度表危（wei）险因素表环境因素清单安全薄弱环节预测及预防措施环境薄弱环节预测及预防措施工程实施阶段应做到组织落实，技术落实，安全措施落实，用先进的技术工艺、材料作为工程的质量保证。
施工组织设计贯通工程整个过程，综合了技术素质管理、组织措施、安全技术措施、文明生产等多方面内容，是指导施工的具体文件，参预施工的各方人员均应遵照执行，责任到人，全面深化企业管理，更好地为社会各界服务。
为此在实际施工中应做到工程施工方案、推进进度、技术标准的贯彻落实，保证施工现场的工程管理到位及文明施工，确保工程质量、施工工期的完成。
总体工期目标 10 天。
1. 1 工程简介北京中天华瑞二期箱变工程为暂时用电，我部门负责箱变安装、外电源制安，接地网制安、箱变设备安装调试。
1.2 工程范围及数量①箱变内环网地线施工 4 组；②高压电缆敷设制安 2 条；③箱变设备安装 2 座；④高低压设备调试传动。
⑤设备交接试验。
⑥验收送电。
⑦外电源路线架设。
⑧ 开挖电缆沟，敷设高压电缆，电缆头制安等工程。
1.3 工程参预单位建设单位：北京中天华瑞科技有限公司施工单位：北京安东兴旺电气设备安装有限公司1.4 编制依据：依据项目经理现场交底及工程交接表编制。
1.5 采用标准：①《北京电力公司电力安全工作规程》②《北京地区电气规程汇编》③《中华人民共和国环境保护法》④《中华人民共和国国家污染物排放、控制标准》 (GBJ4-73)⑤《中华人民共和国环境噪声污染防治法》⑥《中华人民共和国节约能源法》⑦《特种作业人员安全技术考核管理办法》⑧ 《电气装置安装工程接地装置施工及验收规范》 GB50169-92⑨《电气装置安装工程电缆路线施工及验收规范》 GB50168 –92⑩《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171-92⑪《建造电气工程施工质量验收规范》 GB50303-2002⑫ 《电气装置安装工程电气设备交接试验标准》 GB50150-91⑬《电力建设安全工作规程 DL-5009.3-1997》⑭《建造工程资料管理规程》 DBJ01-51-2003○15 《电气装置安装工程质量检验及评定规程》DL/T5161.1 至5161.17——2002○16 《电气装置安装工程高压电器施工及验收规范》 GBJ147—1990○17 《砌筑工程质量评定标准和验收规范》○18 《建造分项工程施工工艺标准》1. 6 施工工序流程进场前准备工作(签安全、防火协议及办理施工设备、机械进场手续等) ——设备吊运进场及开箱检验——一次系统设备(箱变、地网、设备接地)安装——设备整体调试、传动——设备耐压试验——设备整体检查、验收、清扫、孔洞封堵——具备送电条件——送电。
2.1 组织机构设置与各岗位人员的配备：成立由工程技术人员和熟练的技术工人组成项目经理负责部，项目经理作为工程施工管理目标、施工进度和工期目标的主要负责人，对工程全过程监督、协调和指挥工程施工和组织工作，施工现场管理按人员分工责任到人，各负其责。
在用户受电装置上作业的电工应经过电工专业技能的培训，必须取得电力部门颁发的特种作业许可证方准上岗作业。
2.2 施工条件及安全技术措施2.2.1 用户受电工程的设计文件需送供电部门审核，未经供电部门审核允许，用户不得据以施工。
2.2.2 确定土建开工时间及电气设备到货时间。
2.2.3 施工前设计单位应向施工单位进行设计技术交底，使施工者了解设计思路及设计规范要求，做到施工者对设计图纸的理解和沟通，保证施工图纸、施工技术措施、技术标准的贯彻，对施工工艺，质量随时进行检查和监督。
2.2.4 设计施工中采用的设备、器材及材料应符合国家现行的技术标准的规定合格产品，不得使用劣质材料及淘汰产品。
2.2.5 施工区域地面确保三通一平，现场排风及消防设施应完好。
2.2.6 施工用各种机械设备、工具和其他器材保持良好工作状态，不得因数量不足或者故障而影响工程进度。
管理方针：精心组织、遵规守法、优质服务安全快捷、环保健康、持续改进管理目标：顾客满意率≥97% 单位工程一次送电合格率 100%提高员工质量、环境、安全意识节约能源减少污染确保安全4.1 施工组织设计作为施工的依据，要转发到项目经理及施工班组，将施工方案及技术要求作为施工依据贯彻到施工中去。
4.2 质检员负责工程质量的验收、评定工作，施工现场负责人对施工过程中质量进行监督，监督质量标准的执行情况。
4.3 项目负责人及技术负责人全面审核施工图纸，落实工程的材料、设备，组织班长、材料员清点，核对设备规格及外观检验。
4.4 施工前应对设备认真进行开箱检验并认真填写《设备进场检验记录》，发现问题及时填写《不合格评审处置单》，《产品异常记录》防止因设备质量问题影响工程质量和施工进度。
4.5 电气设备开箱检查设备外观有无损坏，核对电气设备罗列与设计图纸是否相符，母线截面、电流表、电压表及监测仪表是否正确，设备是否符合“五防”要求，元件有无缺损。
4.6 严格执行三级质量检验要求进行检验做到施工工艺正确，分项工程责任人明确，施工检查不到位或者工艺错误造成设备或者材料工具损坏，追究施工者责任。
4.7 施工要严格按照图纸施工，设备安装要符合设计质量标准的要求，如发现施工图纸、技术工艺有问题，应及时向项目经理反映。
需要变更设计应由设计人出更改洽商，作为施工依据。
4.8 施工作业应有工作日志，如实记录施工工艺要求及施工情况。
施工负责人及作业人员必须是实际工作人员。
工程完毕应对设备质量进行验收，并应有质量验收报告。
5.1 严格执行《北京电力公司电力安全工作规程》。
5.2 安全员应对施工现场的安全工作负责。
安全员负责施工作业现场安全巡视和检查。
5.3 遵守施工现场安全消防制度，禁止吸烟，电、气焊工作现场周围禁止存放易燃、易爆物，并配备灭火器。
5.4 施工人员进入现场必须正确佩戴安全防护用具，工作时间不许喝酒、玩牌。
5.5 暂时电源箱外壳应有良好的接地，电源线应采用橡胶或者全塑绝缘电缆线，接电、断电应有专人负责。
控制开关应配置漏电保安器。
5.6 电气设备传动及调试工作依据 DL/56-2004 《电力设备预防性试验规程》及 GB50150-91 《电气装置安装工程电气设备交接试验规程》，高压试验应设围栏及挂“高压试验，请勿挨近”警示牌设专人看管。
5.7 电气设备吊运应查明吊运路径及实施方案，清除路障，听从专人指挥，将设备吊运到指定位置。
5.8 安全负责人负责对施工人员的安全教育、安全规程培训及监督，凡是不了解安全技术规程及安全技术的工人，不许进场作业。
5.9 正确使用安全防护装置和防护设施，对各种防护装置、防护设施、警示牌及安全标志牌不得任意拆除和随意挪动。
5.10 登高作业前带好工器具；高处作业应使用高空专用安全带，小白绳，戴好安全帽。
5.11 防止高处坠落及物体打击。
5.12 高空作业前，必须严格检查安全防护用品，主要检查安全带是否有伤，或者挂环一头没封死，要正确使用安全带，安全带不能挪作它用。
必须保证安全可靠，一经发现问题，禁止使用。
6.1 施工现场负责人是环境保护及文明施工第一责任者和监督员，负责加强现场环境行为的监视检查。
现场施工过程中要与施工总包方搞好关系，遵守总包方有关文明施工的规定，减少噪声污染、工业废料污染。
6.2 所有安装设备在安装过程中应文明施工，不得将设备损坏、擦伤和发生掉皮、脏污等现象，确保电气设备及建造物的完好。
6.3 进入施工现场一律穿着工作服，着装整洁。
6.4 保护施工现场的环境卫生，不随便乱扔废弃材料，坚持施工完毕应打扫环境卫生。
6.5 在施工现场不许随地吐痰，不许随地大小便，违者罚款。
6.6 施工现场在施工完毕后，派专人及时进行清理，做到工完料尽场地清。
6.7 使用完的焊条头应集中回收禁止乱扔，以防对环境造成污染。
并备好灭火器材以防止火险发生。
焊接时使用两台轴流风机做好夹层通风措施，以防止工作人员中毒。
6.8 采取调整施工时间，非特殊情况夜间 10 点以后不进行施工及设备运输，降低噪音污染。
6.9 项目经理部积极听取甲方及环保部门对工程环境保护工作所提要求，配合甲方、环保部门做好工程环保的检查、评估工作。
6.10 按照国家有关环境保护法规、施工图的有关技术要求进行施工作业，以减少工程施工对环境的影响程度。
同时把环境保护作为利国利民、保证施工顺利进行、保障人们身体健康的一项大事来抓。
6.11 加强环保的检查和监控工作，采取合理措施，保护工地及周围的环境，减少噪音污染、工业废料污染或者由于其施工方法不当造成对公共财产的伤害。
7.1 项目经理为该工程施工进度、工期目标、质量目标的责任人，负责工程全过程的监管工作。
依据建设单位的施工进度要求，我方合理工期为7 天。
7.2 制定合理的施工计划，加强施工的机械化程度，科学管理提高施工工作效率，缩短工期，为提前竣工创造条件。
7.3 定期召开工程进度例会 (每旬参加工程协调会)，解决工程发展中遇到的问题及时与甲方沟通，确保工期按质按时完成。
7.4 主要工程量：箱变基础制安，箱变安装，二次回路检查、传动，地网及设备接地。
7.5 主要工作分工: 此项工程我公司拟投入施工班组进行施工。
7.6 配电室施工进度7.6.1、第一天：箱变基础内环网地线制作；7.6.2、第二天：挖电杆坑，立杆架线第三天：箱变吊运、就位安装；箱变内接地连接、中性点母线连接，二次线检查传动。
高压电缆敷设制安。
第四天：高压电缆敷设制安，高压电缆头制安。
第五天：箱变验收。
第六天：箱变及高压电缆高压耐压试验。
第七天：带电接火，箱变装表送电。
8.1 由技术人员编制施工组织设计报公司审批后下发施工班组。
8.2 项目负责人与技术负责人全面审核施工图纸，落实该工程的设备、材料。
8.3 确定施工方法及相应的技术要求，施工前下发施工班组。
8.4 施工机械设备情况(见附表)8.5 主要机械进场计划8.5.1 地线焊接进场设备：切割机、电焊、气焊、角磨机、接地摇表、水平仪8.5.2 设备吊运进场设备：吊车、手动液压叉车8.5.3 设备安装进场设备：手持电钻、台钻、水钻、盒尺、水平仪、绝缘摇表8.5.4 电缆头制安进场设备：液压压线钳、液化气喷灯、电缆割刀、钢铠剪.以上有工序需临时电源箱进场配合；进场前与现场管理部门办理施工机械进场手续。
8.6 与总承包部签订进场施工安全及防火协议。
