电子皮带秤的安装
电子皮带秤是用来测量物品重量的一种设备，广泛应用于物流和生产领域。安
装电子皮带秤时需要注意一些事项，下面将介绍电子皮带秤的安装步骤和注意事项。
安装步骤
第一步：准备工作
在安装电子皮带秤之前，需要先做好以下准备工作：
•检查皮带机的结构和电气系统是否符合安装要求，排除可能存在的故障。
•确认皮带机的长宽高和皮带的尺寸与电子皮带秤的规格适配。
•准备好必要的工具和配件，如电缆、连接工具、电源等。
第二步：安装电子秤感应头
电子秤感应头是电子皮带秤的关键组件，负责将物品的重量转化为电信号。安
装步骤如下：
1.将感应头固定在皮带机串联部分的上方，或者绞车的辊筒下方；
2.将感应头的两端连接上电缆；
3.将电缆连接到电子秤的检测电路上。
第三步：安装电子秤
电子秤是电子皮带秤的核心，可以通过电信号接收感应头传来的重量信息。安
装步骤如下：
1.将电子秤放置在皮带机的航道下方或核心位置。应该小心放置，以确
保其垂直于化学纤维带，并使其与感应头的测量平面尽可能平行；
2.将电子秤的电缆插入设备控制面板上的感应头电路连接器，然后回收
电缆线路以减少搭挂可能性；
3.调整电子秤的放置位置，使其与皮带的运动方向垂直，以确保测量的
准确性。
第四步：安装控制系统
控制系统包括显示屏和数字信号处理器，用于接收和处理电子秤发出的重量信号，并输出结果。安装步骤如下：
1.安装数字信号处理器，通常需要使用螺丝固定，防止震动或松动；
2.连接数字信号处理器和显示屏，出示对应的电缆和连接器即可；
3.将电子秤的电源插头连接到电源插座。在接通电源前，应该检查连接
电源线的端子是否清洁和紧密。
安装注意事项
在电子皮带秤的安装过程中，需要注意以下事项：
1.为了确保测量的准确性，电子皮带秤的安装严格按照制造商的说明和
要求进行；
2.安装过程中，特别要注意防止机器受到损伤和电线中断。在皮带机上
安装电子秤时，应注意不要压扁电缆和适配器，请勿使用太长或太短的电缆；
3.使用适当的工具和装置装配皮带上的配件时，应遵守正确的安全操作
规程，避免受伤；
4.在电子皮带秤的操作和维护过程中，需要严格按照制造商的要求进行，
避免使用不当、维修和修改造成其他问题。
以上就是电子皮带秤的安装步骤和注意事项，只有遵守标准操作规程并避免不
必要的错误操作，才能保证正常使用和准确测量。
目录 赛摩ICS-FH-4型浮衡系列电子皮带秤 (2) 赛摩电气循环链码技术说明 (6) 挂码校验说明 (10)
1
赛摩ICS-FH-4型浮衡系列电子皮带秤 1 概述 电子皮带秤是在皮带输送机输送物料过程中对物料进行连续自动称重的一 种计量设备，其特点是称量过程为连续和自动进行，通常不需要操作人员干预 就可以完成称重计量操作。 皮带秤高精度测量的关键是称重桥架将皮带上的物料重量全部、准确的传递给称重传感器，传递过程没有任何干扰力。目前，多托辊皮带秤秤架结构有 单杠杆式、双杠杆式、悬浮式等多种结构形式，称重传感器与秤架的连接多采 用刚性连接，其中多数设有水平力、侧向力限位装置，这种限位连接形式存在 一定的限制力、结构内应力，该限制力、结构内应力无法很好释放，容易产生 过定位，干扰了重力的准确测量，特别是小重力或重力变化小的情况，干扰影 响尤为突出，无法提供高精度的称重计量。 赛摩ICS-FH型浮衡系列电子皮带秤（以下简称浮衡秤）采用独创的自由浮动平衡结构，安装在皮带输送机机架上；承重梁二端处装有两个称重传感器， 两个称重传感器承力部位结构为圆柱形，分别通过万向关节与托棍支架梁相连，两根托棍支架梁通过两根连接梁相连形成整体称重桥架。称重桥架上相对于承 重梁对称装有二组称重托辊支架，支架上的称重托辊将皮带上的物料重量传递 给称重传感器。由于该称重桥架仅通过两个万向关节与称重传感器相连，所以整体称重桥架是可以绕两个万向关节自由浮动，各种干涉或结构内应力均不存 2
在，称重桥架上的称重托辊将皮带上的物料重量全部、准确的传递给称重传感器，完成高精度的计量，计量精度不变（动态累计误差小于±0.25%）。 正是由于浮衡秤的自由浮动平衡结构，称重桥架自由浮动与称重传感器连接，无限位装置、传力环节少、测重准确可靠，计量精度高；由于两个称重传感器 装于承重梁两端，所以具有抗偏载能力强、适应皮带输送机带宽大、带速高等 特点；称重桥架结构简单，安装方便，不需维护，是高精度皮带输送机计量的 最佳设备。 2 系统分类 本方案采用ICS-FH-4结构 3系统组成 ICS-FH型浮衡秤主要由四部分组成：称重桥架、测速装置、称重传感器和积算器。 3.1称重桥架 ICS-FH型浮衡秤称重桥架为悬浮式传力结构。由承重梁、托辊支架梁、连接梁、两组称重托辊和2只称重传感器组成。 3.2 积算器 主要特点 所有6000B系列型号的仪表都具有相同的操作、设定和校准，使用方便，减少 对操作人员的培训。 3
电子皮带秤使用使用说明 一、电子皮带秤的安装 1.选址：选择一个平整、无障碍的地方进行安装，避免安装在有振动或强磁场的地方。 2.固定：使用螺栓将电子皮带秤固定在地面上，确保其稳定性和安全性。 3.连接电源：将电子皮带秤与电源连接，确保电源稳定。 二、电子皮带秤的操作步骤 1.打开电源：按下电子皮带秤的电源按钮，待指示灯亮起后，即可开始使用。 2.设置参数：根据实际需要，设置皮带宽度、皮带速度、传感器灵敏度等参数。 3.校准皮带：将测试物体放在皮带上，调整皮带的位置，使其与传感器对齐，然后按下校准按钮进行校准。 4.开始测量：按下开始按钮，电子皮带秤开始工作，显示屏上将显示物体的重量。 5.结束测量：测量结束后，按下停止按钮，电子皮带秤停止工作。 6.记录数据：将测量结果记录下来，可以通过打印机或USB接口导出数据。 三、电子皮带秤的注意事项
1.使用前检查：在使用电子皮带秤之前，应先检查设备是否正常，如电源是否接通，显示屏是否正常显示等。 2.避免过载：在使用电子皮带秤时，应确保物体不超过其额定载荷，以防止设备受损。 3.保持清洁：定期清洁电子皮带秤，避免灰尘和杂物进入设备，影响测量精度。 4.防止水浸：电子皮带秤是一种电子设备，应避免长时间暴露在潮湿环境中，以防止设备受潮。 5.避免震动：电子皮带秤对震动比较敏感，使用时应尽量避免设备受到外界震动。 6.定期维护：定期对电子皮带秤进行维护，包括清洁、校准、检查电源线等。 7.注意安全：在使用电子皮带秤时，应注意自身安全，避免手指被夹伤或皮带滑动导致意外。 8.遵守规定：在使用电子皮带秤时，应遵守相关规定和操作流程，确保正常使用。
1.概述 ICS-XB 型电子皮带秤计量系统，是充分发挥了动态计量技术和计算机通讯技术优势的一种智能型、多功能、高精度在线实时计量器具，适用于多种行业的输送过程计量，计量精度级，对周围环境无污染。 ICS-XB 型电子皮带秤计量系统由工控机、避雷器、数据通讯接口、 智能仪表/分站、皮带秤秤体、称重传感器等设备组成。整套系统结构见下图： 地面井下 打印机 工控PC 机 矿领导1 矿领导2 矿领导3 矿领导4 矿领导5 内部局域网 1#分站1#皮带秤2#分站2#皮带秤3#分站3#皮带秤4#分站4#皮带秤8#分站 8#皮带秤 8#皮带秤 8#分站 2#皮带秤 2#分站 1#皮带秤 1#分站 通信接口 避雷器 避雷器 主要特点： ① 皮带秤秤体为下置式秤架、耳轴式支点设计，结构合理、稳定可靠； ② 不锈钢金属密封波纹管式称重传感器，能够有效的消除侧向力对称重的影响； ③ 选用先进的计量、采集、通讯为一体的仪表，信号采集速度快、精度高、功能强； ④ 工控机与智能仪表之间采用半双工基带式通讯方式，数据传输可靠性强、距离远； ⑤ 现场数字显示（5年停电记忆），工控机可以对智能仪表进行远程参数设定； ⑥ 具有皮带秤零点自动补正功能； ⑦ 开停信号为触点式。 2．工作条件
供电电源：220V/127V AC 50Hz 5A；允许电压波动范围： -10%～20%；环境温度：15℃～35℃；相对湿度：40～85%；大气压力：80～110Kpa；清洁，无强磁场干扰，无爆炸性介质和腐蚀性气体。 3. 工作原理 当物料从秤体通过时，经交流接触器常开触点产生开停信号，物料的重量通过皮带与称重托辊作用于称重传感器,被检测出单位重量（kg/m）信号,将两个信号输入智能仪表内部演算器加以运算而得到瞬时流量，并进行积分累计，再经传输至工控机，作为实时监测，采集信息并存储汇总，实现显示皮带秤的当前工作状况，并随时查询，日、月、年及总累计量，用户可随时分析历史数据，运算公式如下： F1= K ( U1-U0 ) F= F1﹒L P=Σ F﹒dt F1 负载（Kg/m） U1 称重传感器瞬时信号（mV） U0 零点信号（mA） K 量程（m/mA） F 流量 (t/h) L 皮带线速度（m/s） P 累计量 4.技术特性 ⑴工控机 工控机是台湾研华原装进口的，供电电源：AC 220V，允许波动电压范围：-10%～20%，如果现场电压不稳定，要加装电脑专用的UPS稳压电源。在正常使用时，机器要每天24小时开机。每套系统可以带8台秤。 ⑵板式主站卡 板卡是安装在工控机内的底板上的，接收采集数据信号并传送至计量程序。板卡上有2个8位拨码器。靠近15针插头的拨码器将4和8拨至有数字的一侧，表示地址码为220，另一个拨码器将所有的端子拨至有数字一侧，表示可以通讯8台秤。 ⑶数据通讯接口 数据通讯接口一端通过一对信号通讯线和智能仪表相连，此端为本安端，其额定电压

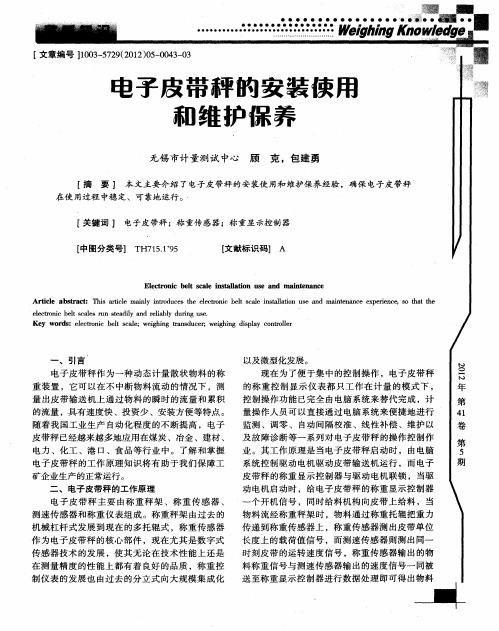

电子皮带秤在电厂输煤系统的应 用和维护 本文主要介绍了电子皮带秤在电厂输煤系统的安装使用和维护保养经验，确保应用电子皮带秤在使用过程中稳定、可靠地运行。 0. 引言 电子皮带秤是一种工业动态连续计量器具，它在皮带输送系统中对散装物料进行连续计量，因其结构简单、称量准确，使用稳定、操作方便、维护量少等优点，而被广泛地应用于电力、冶金、港口、化工、建材、煤炭、矿山等行业。本文以拉姆齐ICS-17型电子皮带秤为例，主要介绍了其在电厂输煤系统的安装使用和维护方法。 1. 电子皮带秤的系统组成和工作原理 电子皮带秤由称重桥架、称重传感器、速度传感器和积算器4个主要部分组成，如图1所示。 装有称重传感器的称重桥架安装在输送机的纵梁上，皮带上的物料重量(kg/m)由称重桥架支承的称重托辊检测，输出一个正比于皮带荷载的电压信号(0～30mVDC)。直接联结在从动滚筒上或者大直径的托辊上的速度传感器，提供一系列脉冲，每个脉冲表示皮带运行的单位长度，脉冲频率(0～50Hz)与皮带速度成正比。称重传感器和速度传感器产生的信号送至积算器，转换为数字信号后经微处理器运算处理后，得到瞬时流量、皮带速度和累计总量等参数。
