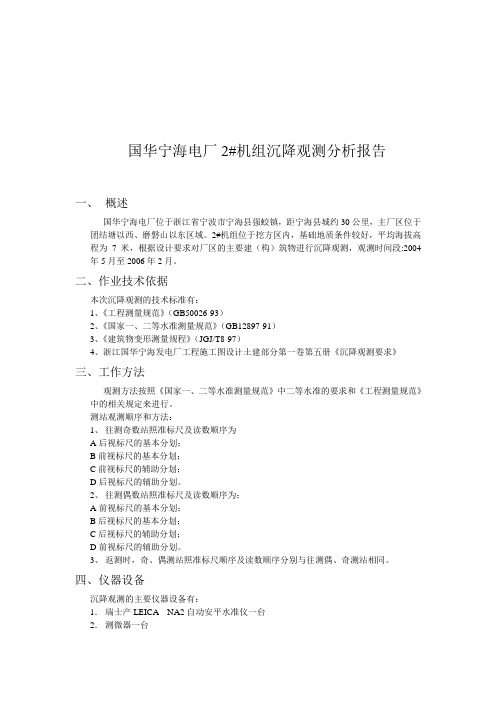

国华宁海电厂2#机组沉降观测分析报告一、概述国华宁海电厂位于浙江省宁波市宁海县强蛟镇，距宁海县城约30公里，主厂区位于团结塘以西、磨磐山以东区域。
2#机组位于挖方区内，基础地质条件较好，平均海拔高程为7米，根据设计要求对厂区的主要建（构）筑物进行沉降观测，观测时间段:2004年5月至2006年2月。
二、作业技术依据本次沉降观测的技术标准有：1、《工程测量规范》（GB50026-93）2、《国家一、二等水准测量规范》（GB12897-91）3、《建筑物变形测量规程》（JGJ/T8-97）4、浙江国华宁海发电厂工程施工图设计土建部分第一卷第五册《沉降观测要求》三、工作方法观测方法按照《国家一、二等水准测量规范》中二等水准的要求和《工程测量规范》中的相关规定来进行。
测站观测顺序和方法：1、往测奇数站照准标尺及读数顺序为A后视标尺的基本分划；B前视标尺的基本分划；C前视标尺的辅助分划；D后视标尺的辅助分划。
2、往测偶数站照准标尺及读数顺序为：A前视标尺的基本分划；B后视标尺的基本分划；C后视标尺的辅助分划；D前视标尺的辅助分划。
3、返测时，奇、偶测站照准标尺顺序及读数顺序分别与往测偶、奇测站相同。
四、仪器设备沉降观测的主要仪器设备有：1．瑞士产LEICA NA2自动安平水准仪一台2．测微器一台3．铟瓦水准尺一对4．尺垫两个五、水准测量技术要求二等水准测量主要技术要求（限差）如下：注：K —测段、区段或路线长度，km;L —附和路线长度，km;F —环线长度，km;R —检测测段长度，km.六、基准点、工作基点、沉降观测点的设置本沉降观测网以二等水准点“QJ06”作为本阶段沉降观测基准点，同时在建筑物附近选择较为稳定的虹1、虹2等点作为工作基点。
工作基点按规范要求3~6月检测一次，检测成果作为当次沉降观测的起算数据。
沉降观测点的布置：根据观测对象的结构和受力，以及地质情况，能全面反映建筑物的沉降情况的设置原则，绘制布点图，报监理批准后设置；并考虑了在施工期间和竣工投入生产后，能继续进行观测工作，且观测点都有设在距地面零米标高上+0.5米~1.0米处。
XXXXXXXXXXXXxx风电场风机基础沉降监测技术总结报告XXXXXXXXXXXXXXXXXXXXXX2014年8月29日xXXXXXXXXXXXXXXXxx风电场风机基础沉降监测技术总结报告2014年8月29日XXXXXXXXXXXXX风电场风机基础沉降监测技术总结报告一、工程概况XXXXXXXxx风电场位于XXXXXXXXX境内，风电场共有风机25台，总装机容量XXXXMW。
风电场概略位置为：XXXXX，风电场南北长5.5km，东西宽2km，总面积约10km2。
测区海拔约在1370-1470m之间，呈南低北高缓坡，坡度约为2%。
测区场地属戈壁地貌，地形起伏变化不大，风电场场区范围大，风机数量多，场区大风天数多，对水准观测有一定影响。
二、观测规范及要求1. 观测依据《建筑变形测量规范》（JGJ8—2007）《国家一、二等水准测量规范》（GB12897-2006）《建筑地基基础设计规范》（GB50007-2011）《工程测量规范》（GB 50026-2007）2. 技术要求2.1XXXXXXXXx风电场沉降监测高程控制网由4个基准点和25个工作基点组成闭合环，水准路线总长度约15公里。
需对29个高程控制点按二等水准测量的要求进行联测。
2.2每台风机基础共设3个沉降监测点，25台风机共计75个沉降监测点。
共观测三期：基础浇筑完成后进行首期观测；机组安装后进行第二期观测；机组运行一周后进行第三期观测。
每期观测的具体时间是由甲方根据工程进度所指定的。
沉降监测点按二级沉降监测要求观测。
三、观测的方法与成果1.使用的仪器及观测方法使用鉴定合格的徕卡DNA03电子水准仪、徕卡原配的条码铟瓦水准尺及配套固定支架。
仪器精度为每公里往返测高差中误差小于0.3mm。
观测时仪器读数保留至0.01mm。
水准路线测量奇数站采用后前前后、偶数站采用前后后前的观测方式；沉降监测点采用后前前后的观测方式。
2.基准点与工作基点的布测及完成精度共布设了4个基准点，均匀分布在风机场地外侧，均远离风机基础100m以上。
风机沉降报告分析1. 引言风机是一种用于产生气流的设备，常用于工业生产过程中的通风、换气以及气体输送等工作。
在使用风机的过程中，可能会出现风机沉降的情况，这会对设备的稳定性和工作效率产生影响。
因此，我们需要对风机沉降进行报告分析，以了解其原因和解决方法。
2. 沉降现象描述风机沉降指风机在运行过程中出现的垂直方向变形现象。
这种沉降可能是由于设备的自身重量或外加载荷引起的。
风机沉降主要表现为设备的下沉或下垂，其中下沉是指设备整体向下移动，下垂是指设备在一侧相对下沉。
3. 沉降原因分析风机沉降的原因可能有多种，下面将对其中几种常见的原因进行分析：3.1 设备重量风机本身的重量是导致沉降的常见原因之一。
当风机的自身重量超过了设备支撑能力的极限时，就会出现沉降现象。
因此，在设计和安装风机时，需要合理估计风机的重量，并选择适当的支撑结构。
3.2 外加载荷除了设备本身的重量外，外加载荷也可能导致风机的沉降。
这些外加载荷可以是设备的振动、周围环境的振动、风力等。
这种情况下，我们需要对外加载荷进行准确的测量和分析，并通过调整设备的支撑结构来减少沉降。
3.3 地基不均匀沉降地基不均匀沉降也是导致风机沉降的一个重要原因。
当地基不均匀沉降时，风机的支撑结构会受到不均匀的力作用，从而导致设备的沉降。
因此，在选择风机的安装位置时，需要考虑地基的均匀性，避免地基不均匀沉降对设备的影响。
4. 沉降检测和监测为了及时了解风机沉降情况，我们需要进行沉降的检测和监测。
常见的检测方法包括：•使用水平仪或测量仪器测量设备的垂直变形情况；•定期检查设备的支撑结构是否出现变形或破损；•进行振动测试，了解设备是否受到外界振动的影响。
根据检测结果，我们可以及时采取相应的措施来减少沉降的影响。
5. 沉降解决方法对于风机沉降问题，我们可以采取以下解决方法：5.1 设备支撑结构加固如果风机出现沉降现象，我们可以对设备的支撑结构进行加固，以增加其承载能力和稳定性。
浅谈风电场风机位的沉降观测摘要：本文就风电场风机位垂直沉降观测进行了详尽的阐述，介绍了风机位沉降基准点、观测基点和沉降观测点的设计与布设原则、风机位沉降观测的精度要求与方法以及观测成果的整理与分析。
关键词：风电机位沉降观测成果分析1概述风电风机位的沉降观测是一项精细复杂的工作，该项工作的周期比较长，从风机基础施工出地面零米以后到风机发电运行直至观测数据稳定为止。
通过对施工阶段、建(构)筑物加负载前后及风机运行阶段的沉降观测，可以验证设计水平、检查施工质量和掌握安全运行情况。
通过对观测成果曲线的分析，可以及时掌握各特征风机位的变形规律性，及时发现事故苗头，对出现的问题能够做到及时发现，及时采取措施以确保风机的安全运行。
2沉降观测基准点、观测基点及沉降观测点的设计与布设a）基准点、观测基点的布设每一个风电场区都要选取5~6个典型风机位进行沉降观测，为了统一每个风电场的沉降观测高程系统，提高观测点测量精度以及成果的分析，应该认真做好基准点的设计和布设。
在基准点的设计和布设中，一是要考虑所测风电场的范围，二是要考虑需要进行沉降观测的典型风机位的相对位置，三是要考虑当地自然气候条件的影响以及基准点本身的可靠性。
因此风电风机位沉降观测的基准点布设要注意以下几点：1）基准点和观测基点应在主体施工的同时进行，基准点布设应选择在每个风场所选特征风机位测区的中间位置，数量选择在2~3个，相邻两点之间地势较平坦，易于联测；观测基点应围绕典型风机位周围布设，数量不能少于3个，且相邻两观测基点间的距离在100米以内，便于相互校核，保证观测精度。
2）为保证基准点稳定，防止风机位开挖、施工以及施工振动时对其产生影响，最好埋设在场区中间、升压站附近；观测基点应埋设在风机基础深度以外的两倍区域为宜。
标石埋设深度在冻土层以下，以便长期保存。
3）标石应选择普通水准标石或采用现浇标石。
4）各基准点构成闭合图形，以便检校基准点自身的稳定性。
深能高邮东部10０MＷ风电场项目风机基础沉降观测沉降观测施工方案淮安华地勘测有限公司2017年12月28日项目名称：深能高邮东部1００ＭW风电场项目(风机基础）沉降观测施工方案测量单位:淮安华地勘测有限公司资质证书:丙测资字审核:技术负责:报告编写:绘图：目录第一章概述......................................... １第二章沉降基准点的布设ﻩ3第三章变形监测施工组织ﻩ5第四章沉降观测中遵循的原则及观测点的保护ﻩ９10第五章安全文明施工ﻩ第六章沉降观测的基本要求 (11)第一章概述一、基本概况表—1基本概况组,总装机容量１00MW,配套建设一座1１0ＫV升压站。
二、监测目的沉降观测是检查建筑结构可靠性和设计荷载计算安全性的有效手段，同时是保证建筑物顺利施工的重要检测过程.通过对建筑物的沉降进行一个时期的跟踪观测,获得建筑物准确可靠的沉降数据,了解建筑物的实际沉降情况,为建筑施工和运营安全提供数据保证。
根据现场监测所得数据与设计值进行比较,及时反馈监测结果,为合理确定保护措施提供依据;得到监测数据,以充分验证设计理论是否正确，提供设计并修改所需的经验数据，同时还是实现信息化施工的重要手段。
我公司采用先进的测量仪器设备和观测技术,保证监测成果的准确性和可靠性，获得建筑物准确可靠的沉降数据，为工程施工提供放心可靠的技术保障。
三、执行规范1）《建筑变形测量规范》(JGJ 8—20１6)2）《建筑施工测量技术规程》(ＤB11/T446—20１5)3）《工程测量规范》(GB5002６-2016)4）《建筑工程资料管理规程》(JGＪ／T185—2009）5）《国家一二等水准测量规范》(GＢ／T1２89７—2０1６) 四、本工程建筑变形测量的级别、精度指标及其使用范围根据本工程的特点，沉降观测等级选用二级。
表001建筑变形测量的级别、精度指标及其使用范围应符合下表的规定表００2水准测量的仪器型号和标尺类型应符合下表的规定本工程将采用精度为±0。
天电达坂成风电二期49.5MW工程风机根底工程质量监视检查报告2021年08月13日，新疆电力建立工程质量监视中心站对正在施工的天电达坂城风电二期49.5MW工程风机根底工程进展了质量监视检查。
新疆天电达坂城风力发电有限责任公司、新疆电力工程监理有限责任公司、中建新疆建工集团第三建立有关单位人员配合参加了监检，现将检查情况报告如下：一、工程概况及工程进度情况：工程于2021年 06月20日开工，方案竣工日期2021年10月30日。
本工程由新疆风电工程设计咨询有限责任公司，新疆电力工程监理有限责任公司监理，中建新疆建工集团第三建立施工风机根底。
目前，风机根底浇制完成10台、根底防腐6台、回填2台。
二、监检依据：1、设计图纸及有关设计文件。
2、?电力建立工程质量监视检查典型大纲?风力发电局部；3、?风力发电场工程建立工程验收规程?DL/T5191—2004；4、?电力建立施工质量验收及评定规程?土建工程DL/T5210.1—2005；5、混凝土构造工程施工验收标准及相关的规程标准及验评标准；6、与本工程相关的规程、标准、标准、强制性条文等。
三、检查工程资料存在的主要问题：㈠、监理单位：1、缺总监经企业法人授权委托书；缺土建专业监理工程师、平安工程师、见证人员资格证。
2、监理细那么中局部内容不全面，缺钢筋连接和安装、根底环测平、大体积混凝土温控、根底防腐等内容；局部内容不切合实际，如有钢筋笼预制、地脚螺栓预埋等内容。
3、缺钢卷尺计量检定证书。
4、质量控制点〔见证点、停工待检点、旁站点〕筹划内容不全，缺根底防腐内容；5、施工质量工程划分缺监理单位审批意见及建立单位签字确认和发布。
6、见证取样送检制度未针对本工程设计内容具体细化见证范围、见证率、见证人，不便于执行。
7、见证记录均由施工单位填写内容，不符合?房屋建筑工程和市政根底工程实行见证取样和送检的规定?建建[2000]211号文中第八条相关规定不全面；局部内容不全面，如抽查2021年7月11日见证取样钢筋机械连接，无具体取样方法和取样部位，不便于追溯。
风机沉降报告分析1. 引言风力发电是一种利用风能转化为电能的可再生能源，已成为全球能源领域的重要组成部分。
风机沉降是指风机塔筒或基础在使用过程中因各种因素而发生的下沉或沉降现象。
风机沉降对风机的稳定性和安全性产生直接影响，因此对风机沉降进行分析和报告是非常重要的。
本文将对风机沉降报告进行分析，重点探讨风机沉降的原因、影响以及相应的解决方案。
通过对风机沉降的深入研究，可以为风力发电行业的相关从业人员提供参考和指导。
2. 风机沉降的原因风机沉降可能由多种因素引起，以下是一些常见的原因：2.1 土壤条件土壤的稳定性和承载能力是影响风机沉降的重要因素之一。
不同地区的土壤类型和地质结构不同，其承载能力会有所差异。
如果风机的基础设计不合理或地基处理不当，会导致土壤沉降，从而引起风机沉降现象。
2.2 风机结构问题风机本身的结构问题也可能导致风机沉降。
例如，风机塔筒的设计不合理或材料质量不过关，会影响风机的稳定性。
另外，风机的安装和维护也会对风机的稳定性产生影响，如果安装和维护不当，也可能导致风机沉降。
2.3 外力作用外力作用是指诸如风荷载、地震等自然灾害以及人为因素对风机的影响。
特别是在风力较大的情况下，风机受到的风荷载会加大，从而增加风机的沉降风险。
3. 风机沉降的影响风机沉降对风力发电项目产生的影响主要有以下几个方面：3.1 安全风险风机沉降会导致风机的不稳定，从而增加风机的倾倒和倒塌风险。
这对风机本身以及周围环境和人员的安全构成威胁。
3.2 经济损失风机沉降会导致风机的损坏或停机，进而导致发电能力下降和收入减少。
此外，修复沉降问题也需要投入大量的资金和人力资源。
3.3 运维困难风机沉降会给风机的运维带来困难。
例如，需要额外的设备和工人来进行修复和维护，增加了风机的运维成本和复杂性。
4. 风机沉降的解决方案为了解决风机沉降问题，可以采取以下措施：4.1 土壤调查和基础设计在风机建设之前，进行全面的土壤调查，了解土壤的性质和承载能力。
风力发电机组风机基础
沉降观测报告
The manuscript was revised on the evening of 2021
XXX12MW风电工程
风机基础观测分析报告
批准
审核
编写
XXX工程项目部
2012年5月28日
目录
目录 ............................. 错误!未定义书签。
前言 . (2)
前言
近年来,随着能源需求持续增长、全球气候变暖和环境污染不断加重,人们把目光逐渐聚集到可替代的可再生能源-风能上。
风电场的建设逐渐遍布全国地区,从草原风力发展到海上风能的利用，可见风电已逐渐走上成熟之路。
风机基础的施工是风机的关键之处，对整个风机的是否屹立不倒起决定作用，因而风机基础混凝土浇筑施工完成后的沉降观测便显得尤为重要。
风机属于高耸建筑物( 风机轮毂高度在60 m 以上), 轻微的地基不均匀沉降, 将使风机产生较大的水平偏差, 在机舱、叶片风力等荷载作用下, 产生较大偏心弯矩, 从而使原先在水平方向未能保持平整度的风机更加倾斜, 给风电机组吊装及运行带来了较大的安全隐患。
由于风机具有对基础不均匀沉降的较强敏感性, 对基础是否产生不均匀沉降，是否符合设计要求观测分析，便是评定定工程质量是否合格不可缺少的一部分。
本文将根据本工程各个风机基础现有的观测数据、基础所在的地形地质、施工工艺对其进行进行初步分析。
一、工程概况
XXX工程位于浙江XX岛，XX岛形状略似长方形，四面环海，岛中间一带为山岭，将整个岛分成南北两块，岛上以山丘为主，山脊陡峻，山坡坡度一般在20～30°左右，海拔高度多在100～250m之间，最高山峰太平岗，高程。
安装有8台单机容量为1500kW的风力机组，总装机容量12MW。
风电机组采用华仪风能生产的HW77/1500机组，轮毂高度，转轮直径77m，属于IEC ⅡA+类，切入风速为3m/s，切出风速为25m/s，额定风速为11m/s，轮毂高度为。
风电机组基础为筏板式基础，基础平面型式为八边形，外接圆直径，基础埋深，覆土厚度。
基础底板厚；主梁宽，高～；次梁宽，高；基础中墩外接圆直径，高。
单个基础混凝土总量约300m3，钢筋约。
根据现场地质测绘并结合区域地质资料，区内出露的地层主要为侏罗系上统西山头组（J3x）熔结凝灰岩以及上覆的第四系残坡积层（Q4dl+el）。
现分述如下：
①层含碎石粘性土（Qel+dl）：灰黄色，可塑～硬塑，局部含少量碎（砾）石，含量一般10～20%，碎石块径一般2～10cm，次棱角状，母岩成分为熔结凝灰岩，厚度一般～左右。
②-2层强风化熔结凝灰岩（J3x）：灰、灰白色，节理裂隙发育,岩体呈块状，岩质较硬。
厚度约左右。
②-3层弱风化熔结凝灰岩（J3x）：灰紫色为主，节理裂隙一般发育,岩体较完整，岩质坚硬。
二、观测规范及要求
1. 观测依据：
《工程测量规范》 GB50026-1993
《国家一二等水准测量规范》GB/T12897-2006
《建筑变形测量规程》JGJ/T8-1997
《工程测量成果检查验收和质量评定标准》YB9008-1998
《建筑地基基础设计规范》GB50007-2002
2. 观测要求：
每台风机进行单独的的观测，观测记录每台机4个观测点的进行观测记录。
观测时间和密度:
a.浇筑完成当天观测记录一次
b.基础回填当天观测记录一次.
c.机组安装完成当天观测记录一次 d机组安装后15天观测记录一次e 后机组安装后3个月观测一次 f. 机组安装后完成一年
观测基准点应尽量靠近观测点位置，但应在沉降观测点之外，一般距基础80m之外。
另外根据各方单位现场勘察，由于现场条件限制，且基础处于相对稳定的山顶基岩之上，部分基位可设立于便于观测的裸露的岩石之上。
当沉降稳定时,可终止观测,沉降是否稳定应根据沉降量与时间关系曲线断定,当某一台机沉降速率小于d时(指某台机4个测点的平均值),可认为该风机基础沉降已稳定,可终止观测,但总观测时间尚应满足不小于12个月的要求.
三、观测仪器设备及测量精度
（1）沉降测量仪器：精读符合要求的莱拉设备。
（2）沉降观测数值精确至。
（3）根据《建筑变形测量规范》JGJ8-2007的要求，沉降观测环线闭合限差ω≤±n (n为测站数)。
四、确保精度和提高效率的几点方法
风电场自然条件较为恶劣，大风日数多，且四周环水，山顶水雾较大，风机基础间距较远，为提高测量精度，确保测量成果准确性，结合实际情况总结一下几点方法：（1）基准点的布设和埋置。
本工程风机基础都位于山顶，地质相对较稳定，且空间较小，为方便观测及后续使用，在每个风机附近稳定的裸露岩石上做两个控制点，8台风机共做16个控制点，编号F01、F02……F16。
点位均采用混凝土浇铸，不锈钢标志，现场用红油漆标记点号，并绘制平面位置图。
(2)水准仪的架设。
风电场大部分时间风速较大，降低水准仪架设高度可保证观测精度；夏季阳光辐射强度大、地表温度高，尽量架高水准仪高度。
(3)扶尺。
风机基础位置风速较大，测点表面易出现细粒土黏附，肉眼不易察觉，会带来左右的误差。
因此，放尺
前需用手搓揉测点及尺底，保证测点与尺底的干净接触。
为保证扶尺更加稳定、测量速度，降低风的影响，使用两条竹竿从90°角的的两面形成三点固定于地面，保证尺不会摇摆。
（4）视距控制。
前后视距差越大，误差也越大，尽可能降低前后视距差。
视距大，会增大误差，视距小，会增加测站数，降低测量效率，也会增加误差，一般控制在20m左右为宜。
五、观测成果分析
对本风电场8个风机基础按相关工序节点进行观测，其中 2#、3#、4#、5#风机基础已经观测六次，1#、6#、7#、8#风机基础已观测5次。
基于现有数据进行统计分析，可以得以下数值，基础浇筑后回填当天最大平均沉降量为，最小平均沉降为；基础塔筒吊装完成后当天平均沉降量为，最小平均沉降为；累计最大平均沉降量，累计最小平均沉降量，累计最大不平均沉降量为。
各机组其他风机基础沉降量观测结果见下图（数值均为4个观测点的平均值）：
倾斜值计算。
根据《建筑地基基础设计规范》GB5007规定计算公式：
Tanθ=（S1-S2）/d
S1、S2----基础倾斜方向最终沉降量mm
d---------圆形基础的外径mm
最大倾斜值为Tanθ=（）/6000=,
符合《建筑地基基础设计规范》GB5007第条规定，≤100m建筑倾斜值允许值为。
六、观测结论
（1）本工程整体地区地质地貌完整，岩土地址坚硬，对风机基础沉降影响较小，适于风机基础建设。
（2）基于风机整体结构均匀的受力特点，风机基础下如有部分回填形成高压缩性的土层，可能会导致风机基础较大沉降量及不均匀沉降。
（3）从整体数值观测，各个风机沉降量及不均匀沉降较小，符合规范要求。
（4）基础浇筑完成回填后的沉降量明显高大于其他时期的沉降量。
（5）1#基础不均匀沉降较大，可能与其一半基础为基岩，一般基础为回填土料，土壤压缩率较大有关。
7#、8#基础为整体岩石，其产生的不均匀沉降可能与其地质坚硬，整体基础使用机械破碎开挖有关。
机械破碎容易对对岩层造成侵扰破坏，降低甚至可能破坏其整体。
七、附表
附1--点位布置坐标一览表
附2--点位布置图片
附表：控制点坐标表工程名称：长白岛风电场控制点测设及风机沉降测量
1#、2#基准点布置3#基准点布置
7#、8#基准点布置4#基准点布置
6#基准点布置
5#基准点布置。
