labview的深入探索------什么是“节点“

Labview中引用，属性节点，局部变量之间的区别在Labview 中我们经常会碰到这样几个概念，那就是控件的引用，属性节点以及局部变量，他们之间到底有哪些区别呢？首先谈引用，在Labview 中长称为引用句柄，在Windows 编程中，引用句柄指的是指向指针的指针，换句话说，引用句柄保存的是其他一些数据类型的地址，例如窗口句柄。

在Labview 中，控件的引用句柄指的也是指向特定数据类型的指针，在Labview 中，控件的引用句柄是长度为四个字节，引用句柄不但能够表示控件的类型，还与空间一一对应，这是通过句柄的编号来实现的，引用句柄自身未代表任何空间，但是通过引用句柄指向特定的实例后，就可以操作具体的控件了，简单的理解就是通过对引用句柄的操作，可以改变控件的属性参数。

接下来说属性节点，属性节点在Labview 中是一个很重要的概念，属性节点用于访问控件的属性，例如需要改变控件在前面板的大小，运行时候的状态等都需要通过属性节点来进行操作，与引用结合起来讲就是属性节点可以设置引用的属性。

Labview 的属性节点功能强大，不同的控件有不同的引用，这些不同的引用都可以通过各自的属性节点来进行设置，但需要注意的是，属性节点的执行效率比较低，甚至比全局变量的效率还要低，所以NI 一般建议少用属性节点。

最后说局部变量，局部变量相当于C 语言中的局部变量一样，通过局部变量可以在一个VI 中访问或者存储数据，通常这些数据都是存储在不同的显示或者输入控件当中，所以说局部变量不是单独存在的，每一个局部变量都是与特定的控件相对应的，一个控件可以生成许多局部变量，就相当于在一个函数中定义了一个变量，在函数的任何地方都可以使用这个变量一样，每一个局部变量都要复制对应控件中的数据，因此这将消耗更多的内存，因此在labview 中一些大的数组中不建议使用局部变量。

tips:感谢大家的阅读，本文由。

【LabVIEW】引⽤，属性节点，局部变量VI内的数据传递⼀般是通过：（1）移位寄存器（2）局部变量（3）引⽤与属性节点、调⽤节点⼀、引⽤引⽤常称为引⽤句柄，在Windows编程中，引⽤句柄指的是指向指针的指针。

换句话说，引⽤句柄保存的是其他⼀些数据类型的地址，例如窗⼝句柄。

1、控件引⽤控件的引⽤句柄指的也是指向特定数据类型的指针，长度为四个字节。

控件的引⽤句柄不但能够表⽰控件的类型，还与空间⼀⼀对应，这是通过句柄的编号来实现的。

它⾃⾝未代表任何空间，但是通过引⽤句柄指向特定的实例后，就可以操作具体的控件了。

简单的理解就是通过对引⽤句柄的操作，可以改变控件的属性参数。

（1）创建建⽴⼀个控件的引⽤句柄，然后拖动⼀个控件到控件引⽤句柄，这样就可以建⽴特定数据类型的控件引⽤句柄，上图分别建⽴了数字控件和布尔控件的引⽤句柄。

（2）如何通过引⽤句柄建⽴属性节点（3）区分是指向布尔控件的引⽤句柄，因此它的值属性节点是布尔值。

是指向布尔控件引⽤的引⽤句柄，因此它的值属性是引⽤。

（4）严格类型控件引⽤句柄与⾮严格类型控件引⽤句柄①严格类型控件引⽤句柄仅接收数据类型完全相同的控件引⽤句柄例如，如果严格类型控件引⽤句柄的类型是32位的整数滑动条，那么只能把⼀个32位整数滑动条连接到该引⽤句柄接线端，⽽不能将8位整数滑动条、双精度标量滑动杆、32位整数滑动杆簇等数据类型与之连接。

在控件上创建的引⽤在默认情况下是严格类型的。

前⾯板上控件引⽤左下⾓的红⾊星形符号表明该控件引⽤是严格类型的；在程序框图上，在连接到控件引⽤接线端的属性节点或调⽤节点显⽰(严格)表明该控件引⽤是严格类型的。

②⾮严格类型控件引⽤句柄接收的数据类型较灵活例如，假设⼀个⾮严格类型控件引⽤的类型属于滑动杆，那么32位整数滑动杆、单精度滑动杆、32位整数滑动杆簇等都可连接到该控件引⽤接线端。

在⾮严格类型控件引⽤状态下，可把任何类型控件与控件引⽤接线端连接。

LabVIEW是实验室虚拟仪器集成环境（Laboratory Virtual Instrument Engineering Workbench）的简称，是美国国家仪器公司（NATIONAL INSTRUMENTS，简称NI）的创新软件产品，也是目前应用最广、发展最快、功能最强的图形化软件集成开发环境。

LabVIEW是一种图形化编程语言，又称G语言。

其编写的程序称为虚拟仪器VI（Virtual Instrument），以.VI后缀。

LabVIEW模板：◆工具模板（Tools Palette）◆控件模板（Controls Palette）◆功能模板（Functions Palette）VI的组成：◆前面板（Panel）控制（Control），指示（Indicator），修饰（Decoration）。

将前面板中的控制和指示统称为前面板对象或控件。

◆框图程序（Diagram Programme）节点（Node），数据连线（Wire）节点有：功能函数(Functions)，结构(Structures)，代码接口节点(CIN)，子VI(SubVI)。

数据端口有：控制端口和指示端口，节点端口。

LabVIEW编程又称为“数据流编程”。

◆图标/连接端口（Icon/Terminal）把VI作为一个SubVI在其它VI中调用。

常用术语：SubVI 子VI Chart 实时趋势图LLBs VI库Graph 事后记录图Objects 对象Functions 功能Panel 前面板Structures 结构Block Diagram 框图程序Cluster 簇Control 控制Bundle 打包Indicator 指示Unbundle 解包Control和Indicator 前面板对象或控件RefNum 枚举，标志号Palette 模板Local Variable 本地变量Functions Palette 功能模板Global Variable 全局变量Controls Palette 控件模板Constant 常量Tools Palette 工具模板Disable Indexing 无索引Terminal 端口Enable Indexing 有索引Wires 数据连线Read Local 本地读Bad Wires 错误数据连线Write Local 本地写Node 节点Read Global 全局读Attribute Node Write Global 全局写Property Node 属性节点Legend 图例Frame 框架Cursor 光标Channel 框架通道Bounds 边界范围Index 索引Data Acqisition(DAQ) 数据采集Shift Register 移位寄存器Label 标签运行VI1．运行VI(Run)2．连续运行VI(Run Continuously)3．停止运行VI(Abort Execution)4．暂停运行VI(Pause)调试VI1．单步执行单步（入），单步（跳），单步（出）2．设置端点3．设置探针4．显示数据流动画数据类型：基本数据类型：数字型（Numeric），布尔型（Boolean），字符串型（String）构造数据类型：数组（Array），簇（Cluster）其它数据类型：枚举（RefNum），空类型数组（Array）：索引号从0开始一维数组（1D，列或向量），二维数组（2D，矩阵）组成：数据类型，数据索引（Index），数据创建：1.控制模板->Array & Cluster子模板2.根据需要将相应数据类型的前面板对象放入数组框架中使用：1．Array Size返回输入数组的长度2．Index Array返回输入数组由输入索引指定的元素3．Replace Array Element替换输入数组的一个元素4．Array Subset从输入数组取出指定的元素5．Reshape Array改变输入数组的维数6．Initialize Array初始化数组7．Build Array建立一个新数组8．Rotate 1D Array将输入数组的最后n个元素移至数组的最前面9．Sort 1D Array将数组按升序排列10．Reverse 1D Array将输入的1D数组前后颠倒，输入数组可以是任何类型的数组11．Transpose 2D Array转置输入的二维数组，也叫矩阵转置12．Search 1D Array搜索指定元素在一维数组中的位置13．Array Max & Min返回输入数组中的最大值和最小值14．Split 1D Array将输入的一维数组在指定的元素处截断，分成2个一维数组15．Interpolate 1D Array线性插值16．Threshold 1D Array一维数组阀值，是线性插值的逆过程17．Interleave 1D Arrays将从输入端口输入的一维数组插入到输出的一维数组中18．Decimate 1D Array将输入的一维数组分成数个一维数组，是Interleave 1D Arrays的逆过程簇（Cluster）：类似于Pascal语言的record和C语言的struct组成：不同的数据类型创建：控制面板—>Array & Cluster子面板；向框架添加所需的元素；根据需要更改簇和簇中元素的名称使用：1．Unbundle解包。

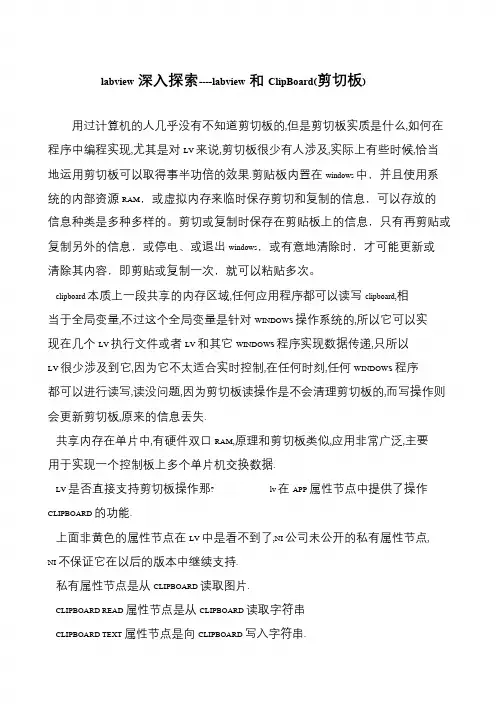

labview深入探索----labview和ClipBoard(剪切板)
用过计算机的人几乎没有不知道剪切板的,但是剪切板实质是什么,如何在程序中编程实现,尤其是对LV 来说,剪切板很少有人涉及,实际上有些时候,恰当地运用剪切板可以取得事半功倍的效果.剪贴板内置在windows 中，并且使用系统的内部资源RAM，或虚拟内存来临时保存剪切和复制的信息，可以存放的
信息种类是多种多样的。

剪切或复制时保存在剪贴板上的信息，只有再剪贴或复制另外的信息，或停电、或退出windows，或有意地清除时，才可能更新或清除其内容，即剪贴或复制一次，就可以粘贴多次。

clipboard 本质上一段共享的内存区域,任何应用程序都可以读写clipboard,相当于全局变量,不过这个全局变量是针对WINDOWS 操作系统的,所以它可以实现在几个LV 执行文件或者LV 和其它WINDOWS 程序实现数据传递,只所以LV 很少涉及到它,因为它不太适合实时控制,在任何时刻,任何WINDOWS 程序都可以进行读写,读没问题,因为剪切板读操作是不会清理剪切板的,而写操作则会更新剪切板,原来的信息丢失.
共享内存在单片中,有硬件双口RAM,原理和剪切板类似,应用非常广泛,主要用于实现一个控制板上多个单片机交换数据.
LV 是否直接支持剪切板操作那? lv 在APP 属性节点中提供了操作CLIPBOARD 的功能.
上面非黄色的属性节点在LV 中是看不到了,NI 公司未公开的私有属性节点, NI 不保证它在以后的版本中继续支持.
私有属性节点是从CLIPBOARD 读取图片.
CLIPBOARD READ 属性节点是从CLIPBOARD 读取字符串
CLIPBOARD TEXT 属性节点是向CLIPBOARD 写入字符串.。
