涂装前处理流程简介目录•前处理工艺流程•脱脂/锆化工序的控制要点•锆化和硅烷薄膜对比•锆化常见缺陷及处理措施磷化前处理流程热水洗喷预脱脂喷脱脂浸水洗1喷表调浸磷化浸水洗2浸纯水1浸纯水2浸水洗4浸水洗3喷锆化前处理流程热水洗喷预脱脂喷脱脂浸水洗1喷锆化或硅烷浸水洗2浸纯水1浸纯水2浸水洗4浸水洗3喷热水洗热水洗又称洪流水洗，大流量的热水从车身前风窗冲入车身内部，冲洗掉车身内部的铁屑、焊渣和灰尘等杂物，同时活化油污，便于下道工序脱脂。

热水洗采用自来水洗，水洗温度40~70 ℃左右，将大部分污染物清洗掉，从而减轻预脱脂槽压力。

预脱脂脱脂液以稳定的压力和流量喷射到被涂物表面，附着在被涂物表面的油污被润湿、乳化、溶解、分散；通过喷淋产生的机械作用力，将大部分污染物清洗掉，从而减轻脱脂槽压力。

脱脂被涂物浸到脱脂槽页面以下，搅拌泵带起脱脂液循环，通过液流和浸润的复合方式，被涂物内腔、夹缝的油污得到充分清洗。

脱脂后水洗水洗1-喷淋洗：采用工业水喷淋的方式对被涂物表面进行冲洗，去除脱脂液。

水洗2-浸洗：采用工业水第一次水浸洗，被涂物下到水页面以下，出槽时喷淋，进一步清除夹缝、内腔残留的脱脂液。

纯水洗1-浸洗：采用纯水第一次纯水浸洗，被涂物下到水页面以下，出槽时喷淋，进一步清除夹缝、内腔残留的脱脂液。

金属转化膜处理硅烷处理锆化处理金属转化膜处理硅烷水解，SiOH 基团与金属表面的XnOH 基缩水反应吸附于金属表面：在金属界面上形成Si-O-Xn 共价键。

剩余的硅烷分子通过SiOH 基团之间的缩聚反应在金属表面形成具有Si-O-Xn 三维网状结构的硅烷膜。

溶胶-凝胶法产生氧化锆转化膜，指胶粒相互交联形成三维网络构型，溶剂机械地包裹在聚集体内部，不再流动，变成半固态，成为凝胶。

胶体溶液中溶胶粒子的密度比溶液大时，重力作用下，溶胶粒子下沉。

改变溶液中的某些参数，使胶粒沉积速度大于扩散速度，胶粒就会从溶液中迅速沉淀出来，形成ZrO2-M-ZrO2溶胶结构，其交联密度大，继续凝聚沉积，最终产生ZrO2纳米陶瓷转化膜。

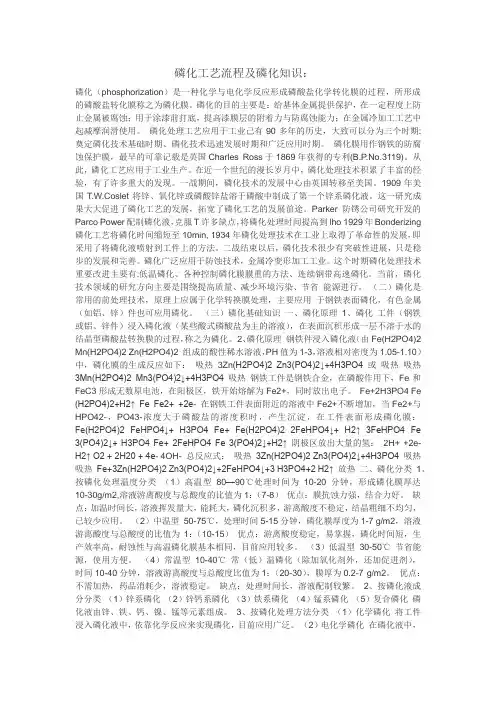

磷化工艺流程及磷化知识：磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。

磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。

磷化处理工艺应用于工业己有90多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。

磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于1869年获得的专利(B.P.No.3119)。

从此，磷化工艺应用于工业生产。

在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。

一战期间，磷化技术的发展中心由英国转移至美国。

1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。

这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。

Parker防锈公司研究开发的Parco Power配制磷化液，克服T许多缺点，将磷化处理时间提高到lho 1929年Bonderizing 磷化工艺将磷化时间缩短至10min, 1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。

二战结束以后，磷化技术很少有突破性进展，只是稳步的发展和完善。

磷化广泛应用于防蚀技术，金属冷变形加工工业。

这个时期磷化处理技术重要改进主要有:低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。

当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。

（二）磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。

（三）磷化基础知识一、磷化原理1、磷化工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。

电镀车间工艺流程图一、引言电镀是一种常用的表面处理工艺，通过在金属表面形成一层金属或合金的薄膜，以改善金属的外观、耐腐蚀性和耐磨性。

电镀车间是进行电镀工艺的关键环节，本文将详细介绍电镀车间的工艺流程图。

二、工艺流程图概述电镀车间的工艺流程图主要包括以下几个步骤：准备工作、表面处理、电镀处理、清洗处理和质检。

三、工艺流程图详解1. 准备工作a. 检查设备和工具的完好性，并进行必要的维护和保养。

b. 准备所需的原材料，包括电镀液、化学药剂等。

c. 确保工作区域的清洁和整洁，以确保操作环境的安全和卫生。

2. 表面处理a. 清洗工件表面，去除油污、灰尘等杂质。

b. 进行酸洗处理，去除金属表面的氧化物。

c. 进行碱洗处理，去除酸洗残留物，并提高金属表面的光洁度。

3. 电镀处理a. 将经过表面处理的工件浸入电镀槽中。

b. 设置合适的电流和电压，控制电镀速度和镀层厚度。

c. 在电镀过程中，定期检查电镀液的浓度和温度，并进行必要的调整。

4. 清洗处理a. 将电镀完成的工件从电镀槽中取出。

b. 进行清洗处理，去除电镀液残留和其他污染物。

c. 检查工件表面的光洁度和质量。

5. 质检a. 对电镀完成的工件进行目测检查，确保表面无明显缺陷。

b. 进行厚度测量，检验镀层的厚度是否符合要求。

c. 进行耐腐蚀性测试，验证镀层的耐腐蚀性能。

四、工艺流程图示例以下是一个示例的电镀车间工艺流程图：```准备工作|v表面处理|v电镀处理|v清洗处理|v质检```五、结论电镀车间的工艺流程图是指导电镀工艺操作的重要依据，通过详细的流程图可以清晰地了解每个步骤的操作要求和顺序。

合理执行电镀车间的工艺流程，可以保证电镀产品的质量和性能，提高生产效率和效益。

在实际操作中，应根据具体的产品要求和工艺特点进行调整和优化。

反应生成的不溶于水磷酸盐在金属表面沉积成为磷酸盐
保护膜。
2021/3/7
CHENLI
11
磷化处理
电化学机理：认为是一种微电池作用的结果
阴极反应：2H-+2e=H2 阳极反应：Fe-2e=Fe2+
Fe2+ +2H2PO4-=Fe(H2PO4)2 Fe(H2PO4)2= FeHPO4+ H3PO4 3FeHPO4= Fe3(PO4)2↓+ H3PO4 阴极反应：2H-+2e=H2 同 样 ， 阳 极 反 应 生 成 物 还 有 Mn3(PO4)2 ﹑Zn3(PO4)2一起结晶，形成磷化膜。
2021/3/7
CHENLI
12
磷化处理
二、磷化膜的组成和结构
磷化液种类大致有锌型（以磷化锌为主盐）﹑ 锰型（以磷酸锰铁盐为主盐）。在同一型中，配 比又是多种多样的，所得到的晶粒大小不同。大 小有从几个微米到上百微米。晶粒愈大，膜层愈 厚。在磷化膜中应用最广的有磷酸铁膜﹑磷酸锌 膜﹑磷酸锰膜。
磷酸铁膜 用碱金属磷酸二氢盐为主要成分的 磷化液处理钢材表面时得到的非晶质膜是磷酸铁 膜。外观呈灰色﹑青色乃至黄色。磷化液中的添 加物也可共沉积于膜中，并影响膜的颜色。
2021/3/7
CHENLI
22
磷化处理
6 杂质的影响 除磷酸、硝酸和硼酸以外的酸，如硫酸根、氯离子以
及金属离子砷、铝、铬、铜都被认为是有害杂质，其中硫 酸根和氯离子的影响更为严重。硫酸根和氯离子会降低磷 化速度，并使磷化膜层疏松多孔易生锈。金属离子砷和铝 使膜层的耐蚀性下降，大量的铜离子会使磷化膜发红，耐 蚀性下降。
9 预处理的影响 预处理对磷化膜外观颜色和膜的质量有很大的影响。经喷砂处理的钢 铁表面粗糙，有利于形成大量晶核，获得致密的磷化膜。用有机溶剂清 洗过的金属表面，磷化后所获得的膜结晶细而致密，磷化过程进行的较 快。用强碱脱脂，磷化膜结晶粗大，磷化时间长。经强酸腐蚀的金属表 面，磷化膜结晶粗大，膜层重，金属基体侵蚀量大，磷化过程析氢较多。
