NTi-Audio-应用手册-STIPA 语言清晰度测量

扩声系统调试 本文档提供如何使用NTi Audio 设备进行扩声系统和疏散逃生系统的调试和服务。

您需要：Exel 声学套件• XL2 分析仪• M4260 量测麦克风• MR-PRO 信号发生器• ASD 缆线• 缆线测试插头• 主电源适配器• 系统工具箱TalkBox 声学信号发生器您可以：NTi Audio 仪器可用于下列测试：• 缆线测试• 测量 THD+N • 100V 阻抗测试 • 极性测试• RTA 实时频谱分析• 扬声器延迟设置• 噪声曲线• 混响时间 RT60• 语言清晰度 STIPA扩声系统安装声学套件TalkBox 声学信号发生器怎样测试缆线可以查出平衡XLR 线的任何缺陷，即便缆线已经被装到天花板，墙壁或地板内。

将缆线测试适配器连接到缆线的公头将MR-PRO信号发生器连接到缆线母头在MR-PRO 上，从菜单中选择CABLETEST 缆线测试会有醒目的提示信息显示缆线是否完好检测到断开线路缆线中两条线路连接错误，如PIN 1 和 PIN 2查错提示，请看 附录 A怎样测量THD+N您系统中的某个组件可能会在信号通道中增加非预期的谐波，失真或噪声，也可能该组件没有正确安装或接地，增益过小或过大，又或者组件损坏或有质量问题。

您都可以用XL2 的THD+N功能测量总谐波失真和噪声。

将XL2 连接到系统输出端将MR-PRO 连接到系统输入端在M R-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 中的SINE 正弦信号，将电平设置为0.00dBu，频率设置为1.000kHz。

在XL2 上，从主菜单选择RMS/THD+N 功能，选择零计权滤波器（测量所有频点的平坦响应），设置LVLRMS单位为dBu，THDN单位为%.显示输入信号是否平衡。

LVLRMS 值显示原始信号的增益或损失：0.0dBu 表示没有增益会损耗。

FREQ 值显示XL2 探测到的频率。

如1.00000 kHz.THDN 值是一个比率，表示XL2 收到的信号中有多少不是来自这1kHz 的正弦信号。

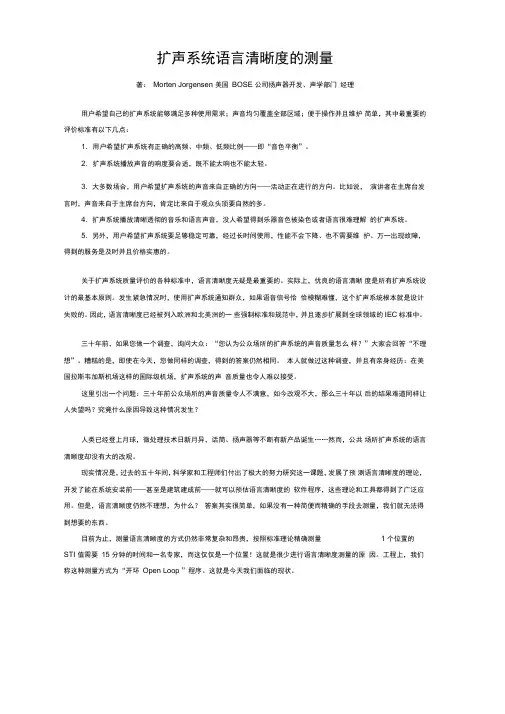

扩声系统语言清晰度的测量著：Morten Jorgensen 美国BOSE 公司扬声器开发、声学部门经理用户希望自己的扩声系统能够满足多种使用需求；声音均匀覆盖全部区域；便于操作并且维护简单，其中最重要的评价标准有以下几点：1. 用户希望扩声系统有正确的高频、中频、低频比例——即“音色平衡”。

2. 扩声系统播放声音的响度要合适，既不能太响也不能太轻。

3. 大多数场合，用户希望扩声系统的声音来自正确的方向——活动正在进行的方向。

比如说，演讲者在主席台发言时，声音来自于主席台方向，肯定比来自于观众头顶要自然的多。

4. 扩声系统播放清晰透彻的音乐和语言声音，没人希望得到乐器音色被染色或者语言很难理解的扩声系统。

5. 另外，用户希望扩声系统要足够稳定可靠，经过长时间使用，性能不会下降、也不需要维护。

万一出现故障，得到的服务是及时并且价格实惠的。

关于扩声系统质量评价的各种标准中，语言清晰度无疑是最重要的。

实际上，优良的语言清晰度是所有扩声系统设计的最基本原则。

发生紧急情况时，使用扩声系统通知群众，如果语音信号恰恰模糊难懂，这个扩声系统根本就是设计失败的。

因此，语言清晰度已经被列入欧洲和北美洲的一些强制标准和规范中，并且逐步扩展到全球领域的IEC 标准中。

三十年前，如果您做一个调查，询问大众：“您认为公众场所的扩声系统的声音质量怎么样？”大家会回答“不理想”。

糟糕的是，即使在今天，您做同样的调查，得到的答案仍然相同。

本人就做过这种调查，并且有亲身经历：在美国拉斯韦加斯机场这样的国际级机场，扩声系统的声音质量也令人难以接受。

这里引出一个问题：三十年前公众场所的声音质量令人不满意，如今改观不大，那么三十年以后的结果难道同样让人失望吗？究竟什么原因导致这种情况发生？人类已经登上月球，微处理技术日新月异，话筒、扬声器等不断有新产品诞生……然而，公共场所扩声系统的语言清晰度却没有大的改观。

现实情况是，过去的五十年间，科学家和工程师们付出了极大的努力研究这一课题，发展了预测语言清晰度的理论，开发了能在系统安装前——甚至是建筑建成前——就可以预估语言清晰度的软件程序，这些理论和工具都得到了广泛应用。

©NTi Audio 版权所有说明书如有变动不另行通知版本 1.14e / 2007 年 6 月MiniLINK, Minilyzer, Digilyzer, Acoustilyzer, Minirator, MiniSPL, NTi Audio TalkBox 与Minstruments 为 NTi Audio商标.NTi Audio 联系信息: NTi AudioIm alten Riet 102 9494 Schaan 列支敦士登,欧洲Tel. +423 - 239 6060 Fax +423 - 239 6089 E-mail ****************** Web NTI 中国恩缇艾音频设备技术(苏州)有限公司 中国苏州市新区滨河路 1388 号X2 创意街区 6 幢 3A 722 室 Tel: +86 - 512 6802 0075 Fax: +86 - 512 6802 0097 E-mail:*******************Web: /cn目录:1. 介绍 4CE 符合声明 5国际保修 6敬告 7测试与校准证书 7 2. 总览 8一般信息 9 NTi Audio TalkBox 控制钮 10侧面与后面板 16 3. 如何使用NTi Audio TalkBox 17过程 17输出电平 17您自己的 CF-卡 19您自己的档案 204. 电池选项 225. 相关产品 246. 技术指标 261. 介绍恭喜你谢谢你购买 NTi Audio TalkBox, 此产品特别适合作为语音理解度测试的测试信号源. 此新产品与Acoustilyzer AL1组合成为完整的对于公共广播系统作快速复杂的 STI-PA 测试.附带的支持多种其它测试信号做更多的用途.我们相信你将会非常愉快的使用它本手册叙述TalkBox详细操作与功能.有关更多应用信息可参考NTi Audio网页 “”.NTi Audio TalkBox产品包包含下列部件:1x NTi Audio TalkBox1x 带有测试信号与个别校准数据的CF-Card1x 电源供应器与电源电缆1x CD (NTi Audio TalkBox) 记忆卡备份1x 便携软包1x 用户手册CE 符合声明我们, 制造商NTi Audio AGIm alten Riet 1029494 Schaan列支敦士登，欧洲在此声明 NTi Audio TalkBox 产品, 于2005年被认可, 符合下列标准或其它标准文件要求:EMC-Directives: 89/336, 92/31, 93/68符合标准: E N 61326-1当产品经过未经 NTi Audio 授权擅自修改或变更将使此宣告失效日期: 2005年 9月15日签名:签名人职位: 技术总监国际保修国际保修NTi Audio 保证 TalkBox 功能和它们各自的元器件自销售后一年保修，在此保修期内，损坏将获得免费维修，甚至更换.限制这些保修并不包含使用上的意外,运送,不正确的使用，不小心, 附件或安装任何不属于仪器本身的配件所造成的损坏，误接到市电，超过输入电压范围的使用，不正确的适配器或不正确的安装电池，特别是 NTi Audio 不对随後后的损坏负责，如果产品经过非 NTi Audio 授权的服务站维修后保修将失效.维修如果发生功能缺陷或损坏，直接经电邮*******************联系NTi Audio中国分公司, 将仪器以原包装附带对损坏的准确的描述. 你也能直接从NTi Audio网页 找到联系信息。

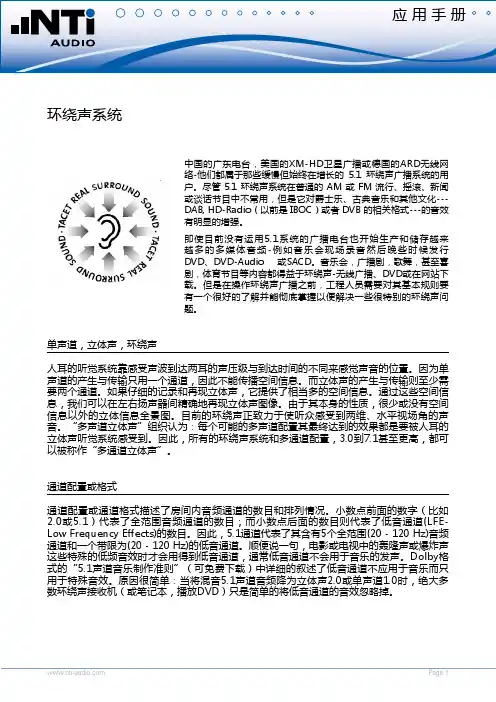

环绕声系统中国的广东电台，美国的XM-HD卫星广播或德国的ARD无线网络-他们都属于那些缓慢但始终在增长的 5.1 环绕声广播系统的用户。

尽管 5.1 环绕声系统在普通的 AM 或 FM 流行、摇滚、新闻或谈话节目中不常用，但是它对爵士乐、古典音乐和其他文化---DAB, HD-Radio（以前是 IBOC）或者 DVB 的相关格式---的音效有明显的增强。

即使目前没有运用5.1系统的广播电台也开始生产和储存越来越多的多媒体音频-例如音乐会现场录音然后晚些时候发行DVD、DVD-Audio 或SACD。

音乐会，广播剧，歌舞，甚至喜剧，体育节目等内容都得益于环绕声-无线广播、DVD或在网站下载。

但是在操作环绕声广播之前，工程人员需要对其基本规则要有一个很好的了解并能彻底掌握以便解决一些很特别的环绕声问题。

单声道，立体声，环绕声人耳的听觉系统靠感受声波到达两耳的声压级与到达时间的不同来感觉声音的位置。

因为单声道的产生与传输只用一个通道，因此不能传播空间信息。

而立体声的产生与传输则至少需要两个通道。

如果仔细的记录和再现立体声，它提供了相当多的空间信息。

通过这些空间信息，我们可以在左右扬声器间精确地再现立体声图像。

由于其本身的性质，很少或没有空间信息以外的立体信息全景图。

目前的环绕声正致力于使听众感受到两维、水平视场角的声音。

“多声道立体声”组织认为：每个可能的多声道配置其最终达到的效果都是要被人耳的立体声听觉系统感受到。

因此，所有的环绕声系统和多通道配置，3.0到7.1甚至更高，都可以被称作“多通道立体声”。

通道配置或格式通道配置或通道格式描述了房间内音频通道的数目和排列情况。

小数点前面的数字（比如2.0或5.1）代表了全范围音频通道的数目；而小数点后面的数目则代表了低音通道(LFE- Low Frequency Effects)的数目。

因此，5.1通道代表了其含有5个全范围(20 - 120 Hz)音频通道和一个带限为(20 - 120 Hz)的低音通道。

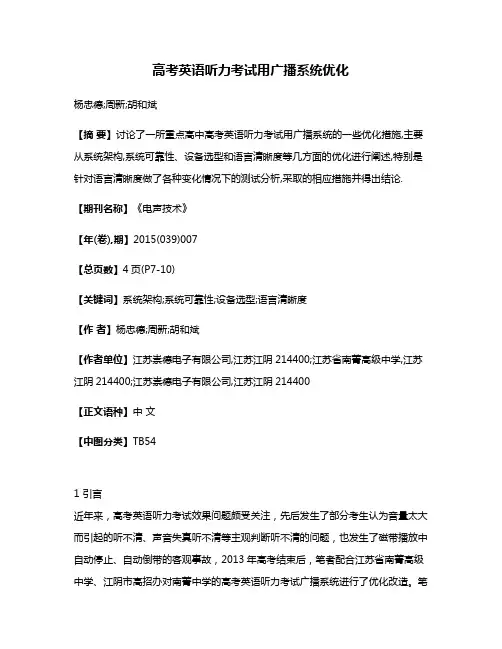

高考英语听力考试用广播系统优化杨忠德;周新;胡和斌【摘要】讨论了一所重点高中高考英语听力考试用广播系统的一些优化措施,主要从系统架构,系统可靠性、设备选型和语言清晰度等几方面的优化进行阐述,特别是针对语言清晰度做了各种变化情况下的测试分析,采取的相应措施并得出结论.【期刊名称】《电声技术》【年(卷),期】2015(039)007【总页数】4页(P7-10)【关键词】系统架构;系统可靠性;设备选型;语言清晰度【作者】杨忠德;周新;胡和斌【作者单位】江苏崇德电子有限公司,江苏江阴214400;江苏省南菁高级中学,江苏江阴214400;江苏崇德电子有限公司,江苏江阴214400【正文语种】中文【中图分类】TB541 引言近年来，高考英语听力考试效果问题颇受关注，先后发生了部分考生认为音量太大而引起的听不清、声音失真听不清等主观判断听不清的问题，也发生了磁带播放中自动停止、自动倒带的客观事故，2013年高考结束后，笔者配合江苏省南菁高级中学、江阴市高招办对南菁中学的高考英语听力考试广播系统进行了优化改造。

笔者从系统架构、系统可靠性、设备选型、语言清晰度等多个方面入手做整体的优化，实验证明，改造后的广播系统实际使用效果有显著的提高。

2 系统架构、可靠性优化江苏省南菁高级中学，是一所老牌的国家级示范高中，现在的校区是2009年新建的，高一、高二、高三这3个年级分别在独立的教学楼内，平时考试会用到其他三幢实验教室作为考场，而高考用的考场就是平时的三幢教学楼，原先的广播系统是每个年级独立的一套训练系统，然而高考用的是整体的一个系统，资源比较分散，也不利于做整体的备份，高考用的系统也是临时使用，这样对系统的可靠性检验不够。

笔者在系统架构上做了以下优化。

2.1 系统选型近年来，数字广播比较流行，笔者最终还是选用了最简单的模拟系统，为什么呢?数字广播，功能强大，技术方面也日渐成熟。

高考的英语广播听力，只是简单的放音功能，数字广播完全能胜任，但本身其包含的环节比较多，相比来说模拟系统是最简洁，结构比较单一，另一方面也是为了避免数字广播中编码、解码、延时等环节有可能引起的歧义，所以最终还是选择了模拟系统。

ACOUSTIL YZER用户手册AL1© NTi Audio 版权所有说明书如有变动不另行通知版本 1.30e / 2006 年 5 月 / 软件 A1.30 或更高MiniLINK, Minilyzer, Digilyzer, Acoustilyzer, Minirator, MiniSPL 与 Minstruments 为NTi Audio 的注册商标。

NTi Audio 联系信息:NTi Audio Im alten Riet 102 9494 Schaan 列支敦士登，欧洲 Tel. +423 - 239 6060 Fax +423 - 239 6089 E-mail *********************** Web NTI 中国 中国苏州市新区滨河路 1388 号 X2 创意街区 6 幢 3A 722 室 Tel. +86 - 512 6802 0075 Fax +86 - 512 6802 0097 E-mail ******************* Web /cn目录:1. 导言4CE 认证声明5国际保证与维修6敬告7测试与校正证书7 2. 概述8Acoustilyzer 功能9容易操作9连接口10 3. 基本操作12起始屏幕13菜单列13 4. 量测功能22SPL/RTA - 声级计23 SPL/RTA - 实时频谱分析仪27混响时间 RT60 36 FFT 分析42极性测试46延迟时间48电气量测 - 有效值/总谐波失真51语言清晰度 STI-PA (选件) 53校正61 5. MiniLINK 计算机软件64安装64运行 MiniLINK 计算机软件65免费注册您的仪器66导出保存的测试结果67观看测试结果68测试结果在线记录在计算机中72用计算机控制仪器74 MiniLINK 工具75激活选项816. 疑难排除827. 附件838. 技术规格859. 附录: STI-PA 概述881. 导言感谢您购买 NTi Audio 的 Acoustilyzer AL1 产品，它非常适合专业音频的测试应用。

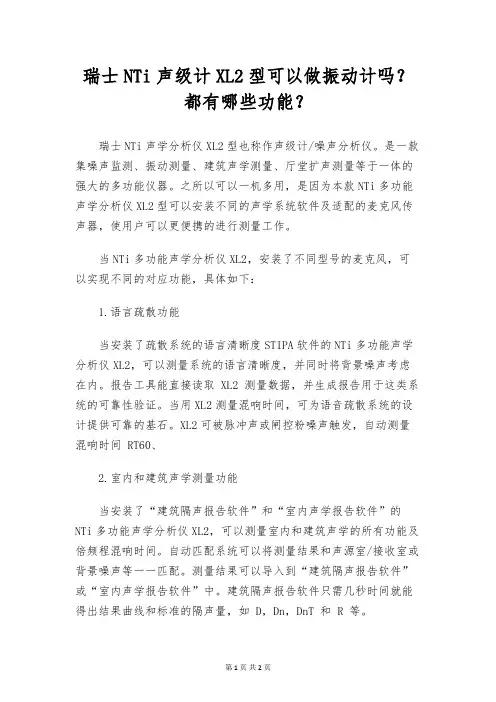

瑞士NTi声级计XL2型可以做振动计吗？都有哪些功能？瑞士NTi声学分析仪XL2型也称作声级计/噪声分析仪。

是一款集噪声监测、振动测量、建筑声学测量、厅堂扩声测量等于一体的强大的多功能仪器。

之所以可以一机多用，是因为本款NTi多功能声学分析仪XL2型可以安装不同的声学系统软件及适配的麦克风传声器，使用户可以更便携的进行测量工作。

当NTi多功能声学分析仪XL2，安装了不同型号的麦克风，可以实现不同的对应功能，具体如下：1.语言疏散功能当安装了疏散系统的语言清晰度STIPA软件的NTi多功能声学分析仪XL2，可以测量系统的语言清晰度，并同时将背景噪声考虑在内。

报告工具能直接读取 XL2 测量数据，并生成报告用于这类系统的可靠性验证。

当用XL2测量混响时间，可为语音疏散系统的设计提供可靠的基石。

XL2可被脉冲声或闸控粉噪声触发，自动测量混响时间 RT60、2.室内和建筑声学测量功能当安装了“建筑隔声报告软件”和“室内声学报告软件”的NTi多功能声学分析仪XL2，可以测量室内和建筑声学的所有功能及倍频程混响时间。

自动匹配系统可以将测量结果和声源室/接收室或背景噪声等一一匹配。

测量结果可以导入到“建筑隔声报告软件”或“室内声学报告软件”中。

建筑隔声报告软件只需几秒时间就能得出结果曲线和标准的隔声量，如 D，Dn，DnT 和 R 等。

3.噪声测量及远程监测功能XL2的基本噪声功能，能够满足噪声测量和监测的需求。

它的存储卡提供了充足的容量，用于存储声压级，频谱和音频等数据。

通过 USB 接口，即便测量进行中的数据也可以读取。

云端的噪声测量软件专用于远程监测建筑工地、机场等的噪声。

它能控制任意数量的监测点并可视化显示数据。

噪声超标时，系统自动发出邮件警报和录音。

所有测量数据和音频文件都可以下载。

4.振动分析功能安装振动选件和振动传感器后，XL2 即可适用于振动分析，或作为工业品质控制的经济型高效方案。

它能测量低至 0.7 Hz 的加速度并计算位移和速度。

建筑群中的公共广播系统必须具有在紧急情况下指导人群逃生方向的能力。

这些建筑群包括机场，火车站，购物中心或者音乐厅等。

尽管如此，如果由于广播系统质量差而导致人群不能听清楚播放的通知，而不能安全逃离，由此导致的后果可能非常悲惨。

因此设计，安装并且验证公共广播系统的语言清晰度是必不可少的。

此外，还有很多其他应用（比如法律和医疗方面），也会应用到语言清晰度为其提供佐证。

STI, RASTI 或 STI-PA 是最常用的语言清晰度测试方法。

他们都基于同样的原理，其中 RASTI 和 STI-PA 是 STI 的简化版本。

此应用手册将介绍这几种方法的区别。

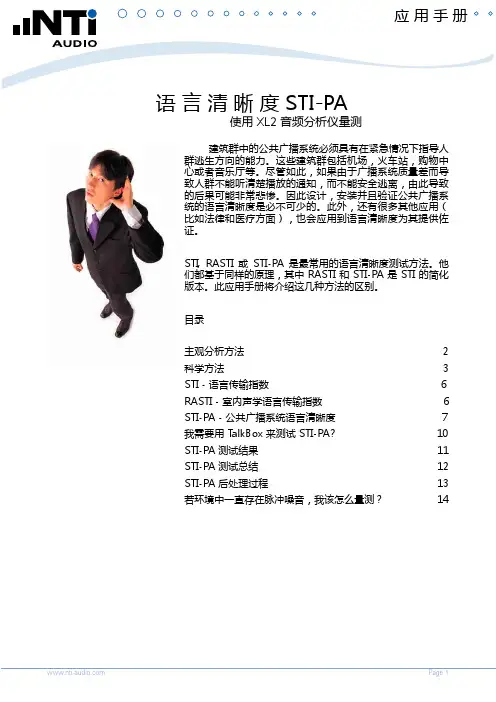

目录主观分析方法 2科学方法 3STI - 语言传输指数 6RASTI - 室内声学语言传输指数 6STI-PA - 公共广播系统语言清晰度 7我需要用 TalkBox 来测试 STI-PA? 10STI-PA 测试结果 11STI-PA 测试总结 12STI-PA 后处理过程 13若环境中一直存在脉冲噪音，我该怎么量测？ 14语 言 清 晰 度 STI-PA使用 XL2 音频分析仪量测相关国家标准如图1所示-这些标准需要验证电声音响系统紧急用途：根据实际情况确定最低水平的语言清晰度，以防遇到紧急情况。

因而，严格监管下的语言清晰度不是一个主观测量，而是必须是经过验证的、多少有些复杂的方法，这些测量方法在IEC 60268-16中已经被标准化。

主观分析方法尽管频率响应，混响时间，失真，信噪比，和响度都和语言清晰度相关，但是即使将这些常规参量测量出来也不能完全确定语言清晰度。

当我们将其他因素考虑进去时，比如将声波指向性和环境条件考虑进去，我们现在碰到的问题是：在不同位置上，信息可被理解的程度如何？测量语言清晰度的一个基本方法是：让一个经过训练的人读一定数目字词，而那些具有代表性的位置上的人则分别写下他们认为已经明白的字词。

然后统计分析他们记下的结果，以百分比的形式表示被理解的字词正确率。

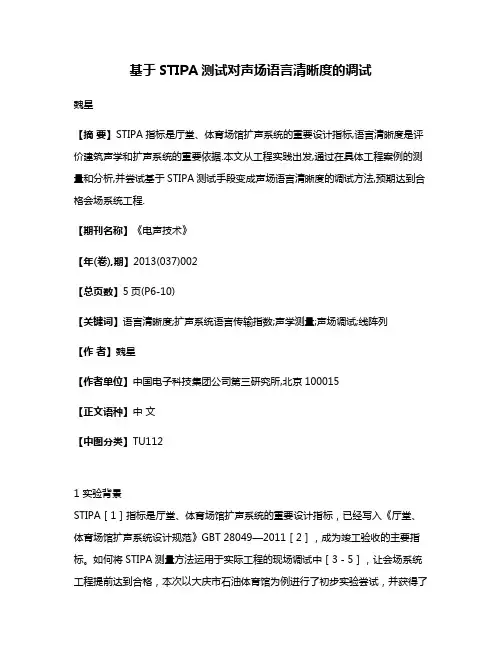

基于STIPA测试对声场语言清晰度的调试魏星【摘要】STIPA指标是厅堂、体育场馆扩声系统的重要设计指标,语言清晰度是评价建筑声学和扩声系统的重要依据.本文从工程实践出发,通过在具体工程案例的测量和分析,并尝试基于STIPA测试手段变成声场语言清晰度的调试方法,预期达到合格会场系统工程.【期刊名称】《电声技术》【年(卷),期】2013(037)002【总页数】5页(P6-10)【关键词】语言清晰度;扩声系统语言传输指数;声学测量;声场调试;线阵列【作者】魏星【作者单位】中国电子科技集团公司第三研究所,北京100015【正文语种】中文【中图分类】TU1121 实验背景STIPA［1］指标是厅堂、体育场馆扩声系统的重要设计指标，已经写入《厅堂、体育场馆扩声系统设计规范》GBT 28049—2011［2］，成为竣工验收的主要指标。
