红外热成像测温仪技术总结1 红外成像测温仪红外热像仪探测器分为：非制冷640×480探测器和非制冷320×240探测器，能够提供清晰的红外图像。
1.1主要技术指标及功能特点1.1.1技术指标表1 红外成像测温仪技术指标1.1.2功能特点a)温度自动校正；b)拍照，SD卡存储（32GB）。
c)激光定位；d)显示器显示中心点温度测量值、全屏最高温度测量值、温度报警阈值、电池电量、色柱；e)实时追踪最高温点，具备过热现象自动判别，超出设置告警温度值即可发出蜂鸣器报警；f)报警温度阈值可调节（以1℃为单位）；g)低电量报警（小于5%）；1.2系统组成及工作原理测温型红外热像仪由成像部分、显示部分、按键控制部分三部分组成。
系统原理框图如图2所示。
图2 测温型红外热像仪原理框图测温型红外热像仪工作原理：外界景物的红外辐射经光学系统聚焦到红外焦平面探测器的光敏面上，探测器里的红外光电转换阵列完成将光信号转换成电信号，经A/D采样，将图像信息转换成数字信息。
这些数字信息经过图像非均匀性校正、坏点替换、图像滤波等算法处理后，在FPGA的时序控制下将图像显示到显示器上。
拍照，图像数据直接从处理器写入SD卡。
1.3分系统设计1.3.1红外成像部分（1）红外探测器测温型红外热像仪选用进口凝视红外焦平面非制冷非晶硅探测器。
目前，国内红外焦平面探测器的发展与国外差距还很大，相比而言，国外技术更成熟。
本系统采用的探测器为国外著名红外探测器厂商最新产品，购货渠道畅通，能够批量进口，易于购买，不仅能够支持该项目的顺利研制，还能够实现批量装备，是高性能要求的军事装备应用首选探测器。
测温型红外热像仪选用探测器主要技术指标如下：类型：微测辐射热计；探测器材料：非晶硅；探测元（像素）数目：320×240、640×480；像元尺寸：17μm；响应波段：8～14μm；a)红外光学设计红外光学部分采用了透射式光学系统，满足轻量化要求的同时通过光学被动补偿方式，使系统能够在-40℃～＋80℃温度范围内良好成像。
红外相机指标
红外相机的关键性能指标主要包括分辨率、热灵敏度（NETD）、光谱响应、空间分辨率和触发速度等。
具体如下：
1. 面阵规格（分辨率）：这指的是红外探测器成像后有效像素点的数量。
分辨率越高，探测器能够识别更小的目标和更远的距离，从而提高目标物体的可识别度。
2. 热灵敏度（NETD）：噪声等效温差是衡量红外探测器系统性能的重要指标之一。
它与总体大气透过率、探测器性能参数等因素有关，反映了探测器对温度差异的敏感程度。
3. 光谱响应：红外探测器对不同波长的入射辐射的响应能力。
大多数红外探测器能够测量特定大气窗口波段内的红外线辐射。
4. 空间分辨率：指热像仪观测时对目标空间形状的分辨能力。
空间分辨率越高，能够提供更清晰的目标轮廓和细节。
5. 触发速度：红外相机的触发速度反映了其捕捉瞬间动作和变化的能力。
触发速度越快，越能准确记录快速发生的事件。
6. 稳定性和耐用性：红外相机的稳定性和耐用性是评估其可靠性的重要指标。
稳定性好的相机能够保证拍摄的稳定性和持久性，而耐用性好的相机能够在各种环境和条件下长时间使用。
7. 售后服务: 选择红外相机时，考虑厂商提供的售后服务也很重要，良好的售后服务可以确保设备在使用过程中的问题得到及时解决。
综上所述，在选择红外相机时，应根据具体的应用需求和环境条件，综合考虑上述性能指标，选择合适的产品。

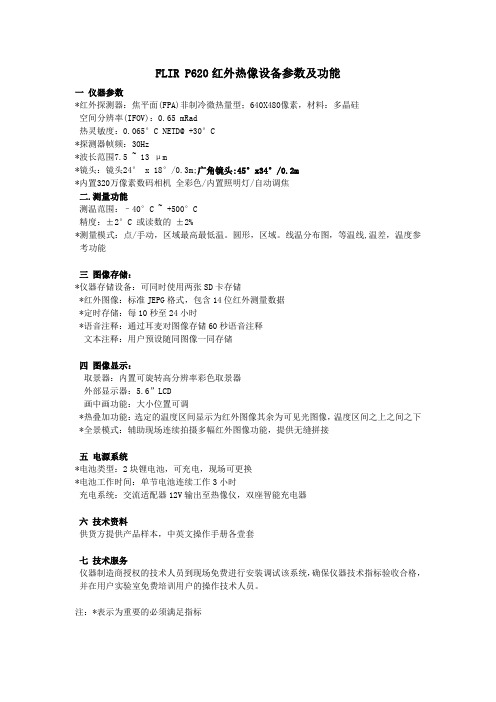

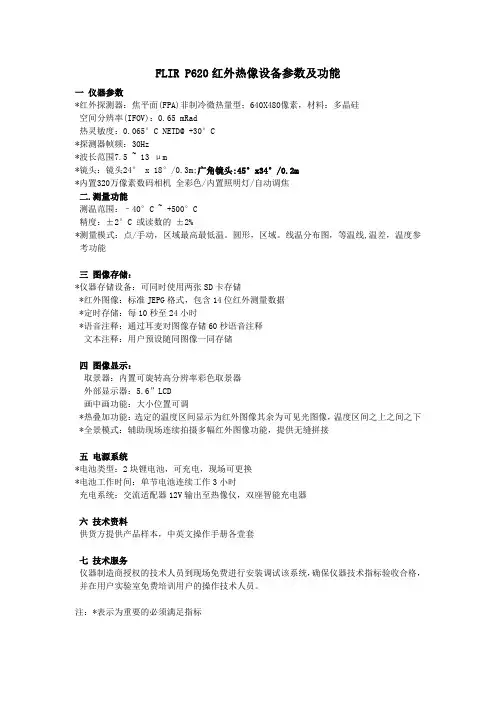

FLIR P620红外热像设备参数及功能一仪器参数*红外探测器：焦平面(FPA)非制冷微热量型；640X480像素，材料：多晶硅空间分辨率(IFOV)：0.65 mRad热灵敏度：0.065°C NETD@ +30°C*探测器帧频：30Hz*波长范围7.5 ~ 13 μm*镜头：镜头24° x 18°/0.3m;广角镜头:45°x34°/0.2m*内置320万像素数码相机全彩色/内置照明灯/自动调焦二.测量功能测温范围：–40°C ~ +500°C精度：±2°C 或读数的±2%*测量模式：点/手动，区域最高最低温。
圆形，区域。
线温分布图，等温线,温差，温度参考功能三图像存储：*仪器存储设备：可同时使用两张SD卡存储*红外图像：标准JEPG格式，包含14位红外测量数据*定时存储：每10秒至24小时*语音注释：通过耳麦对图像存储60秒语音注释文本注释：用户预设随同图像一同存储四图像显示：取景器：内置可旋转高分辨率彩色取景器外部显示器：5.6”LCD画中画功能：大小位置可调*热叠加功能：选定的温度区间显示为红外图像其余为可见光图像，温度区间之上之间之下 *全景模式：辅助现场连续拍摄多幅红外图像功能，提供无缝拼接五电源系统*电池类型：2块锂电池，可充电，现场可更换*电池工作时间：单节电池连续工作3小时充电系统：交流适配器12V输出至热像仪，双座智能充电器六技术资料供货方提供产品样本，中英文操作手册各壹套七技术服务仪器制造商授权的技术人员到现场免费进行安装调试该系统，确保仪器技术指标验收合格，并在用户实验室免费培训用户的操作技术人员。
注：*表示为重要的必须满足指标。

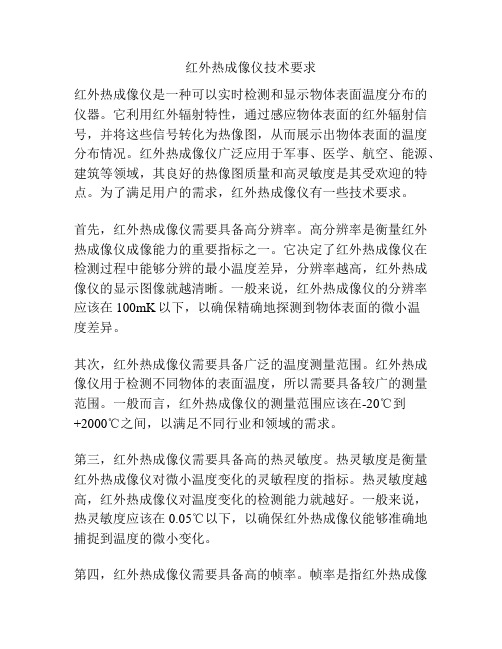

红外热成像仪技术要求红外热成像仪是一种可以实时检测和显示物体表面温度分布的仪器。
它利用红外辐射特性，通过感应物体表面的红外辐射信号，并将这些信号转化为热像图，从而展示出物体表面的温度分布情况。
红外热成像仪广泛应用于军事、医学、航空、能源、建筑等领域，其良好的热像图质量和高灵敏度是其受欢迎的特点。
为了满足用户的需求，红外热成像仪有一些技术要求。
首先，红外热成像仪需要具备高分辨率。
高分辨率是衡量红外热成像仪成像能力的重要指标之一。
它决定了红外热成像仪在检测过程中能够分辨的最小温度差异，分辨率越高，红外热成像仪的显示图像就越清晰。
一般来说，红外热成像仪的分辨率应该在100mK以下，以确保精确地探测到物体表面的微小温度差异。
其次，红外热成像仪需要具备广泛的温度测量范围。
红外热成像仪用于检测不同物体的表面温度，所以需要具备较广的测量范围。
一般而言，红外热成像仪的测量范围应该在-20℃到+2000℃之间，以满足不同行业和领域的需求。
第三，红外热成像仪需要具备高的热灵敏度。
热灵敏度是衡量红外热成像仪对微小温度变化的灵敏程度的指标。
热灵敏度越高，红外热成像仪对温度变化的检测能力就越好。
一般来说，热灵敏度应该在0.05℃以下，以确保红外热成像仪能够准确地捕捉到温度的微小变化。
第四，红外热成像仪需要具备高的帧率。
帧率是指红外热成像仪在单位时间内能够采集和显示的画面数量。
高帧率可以保证红外热成像仪在实时监测中能够提供流畅而清晰的热像图，从而更好地抓取温度变化。
一般而言，红外热成像仪的帧率应该在30帧/秒以上，以满足实时监测的需求。
最后，红外热成像仪还需要具备易操作、可靠性高和耐用性强等特点。
易操作性是指红外热成像仪的使用和操作是否简便方便，可靠性高是指红外热成像仪在长时间使用中是否能够稳定工作，耐用性强是指红外热成像仪的耐用程度。
这些特点都能够保证红外热成像仪的稳定性和可靠性，提供准确的温度检测结果。
综上所述，红外热成像仪技术要求包括高分辨率、广泛的温度测量范围、高热灵敏度、高帧率、易操作、可靠性高和耐用性强等方面。
与红外热像仪相关的标准主要有以下几个方面：
1.红外热像仪的像素级别：大多红外热像仪的级别和像素有关，例如民用红外热像仪中相对高端的产品像素为640×480，中端红外热像仪的像素
为320×240，低端红外热像仪的像素为160×120。
2.红外热像仪的测温范围：红外热像仪一般会分成几个温度档，每个温度档的跨度越小，则测温相对会更准确些。
在选择红外热像仪时，需要根据
实际测温需求来选择合适的测温范围。
3.红外热像仪的空间分辨率：空间分辨率数值越小则空间分辨率越高，测温越准确。
空间分辨率数值小时，被测最小目标可以覆盖红外热像仪的像
素，测试的温度即被测目标的真实温度。
4.红外热像仪的外观和性能检查：例如产品的表面颜色应一致，零件的所有表面不应有毛刺和多余物，表面的刻字、符号、标志的着色应均匀、清
晰、牢固，光学零部件不应破损和脱膜、脱胶，连接部位应牢固、可靠等。
5.红外热像仪的其他性能指标：例如产品的视场范围、调焦范围、侦查威力、最小可分辨温差、MTF的检查范围、功耗、启动时间、充电时间、整
机重量、密封性等也需要符合相关标准。
以上是与红外热像仪相关的一些主要标准，仅供参考。
在购买和使用红外热像仪时，需要选择符合相关标准的产品，以保证其性能和安全性。
FLIR E75红外热像仪的技术参数和应用特点FLIRE75拥有优异的MSX场景增强、快速、精确、连续调焦、在任何角度均能获得清晰的视图、较高的温度校准、直观的界面与导航、行业ling先的2-5-10年保修服务等高级功能，主要应用于电气与机械、建筑行业。
FLIRE75特点：在电气或制造环境中，有许多部件无法触及的情况，FLIRE75能够快速识别潜在故障点。
FLIRE75红外热像仪具备出色的分辨率、精确的激光辅助自动调焦、高精度温度测量功能和可更换式镜头，帮助用户瞄准任何部件，从顶部到底部进行调查，精确识别热点，避免代价高昂的停机事故。
在建筑应用上，FLIRE75红外热像仪拥有出色的灵敏度和42°视场角，探测低达30mK 的温差，能够检测出建筑隐藏缺陷和渗水的zui初迹象，能够直接在屏幕上测量受损面积。
采用符合人体工学的设计，坚固耐用，安全可靠，便于单手操作、发挥出色的性能，是一款易于使用的手持式设备。
FLIRE75部分技术参数☆红外分辨率：320x240（76，800像素）☆对象温度范围：-20°C至120°C☆0°C至650°C☆可选校准：300°C至1000°C☆延时（红外）：不支持☆点测温：1个实时模式☆探测器类型与像元间距：非制冷型微测辐射热计，17μm☆热灵敏度/NETD：30°C时《0.03°C☆波长范围：7.5-14.0μm☆图像频率：30Hz☆视场角（FOV）：42°x32°（10mm镜头），24°x18°（18mm镜头），14°x10°（29mm镜头）☆热图像zui小焦距：0.5m（18mm镜头）☆光圈数：f/1.3☆镜头识别：自动☆调焦：连续，单次激光测距仪（LDM），单次对比，手动☆数字变焦：1-4倍连续变焦责任编辑：gt-全文完-。

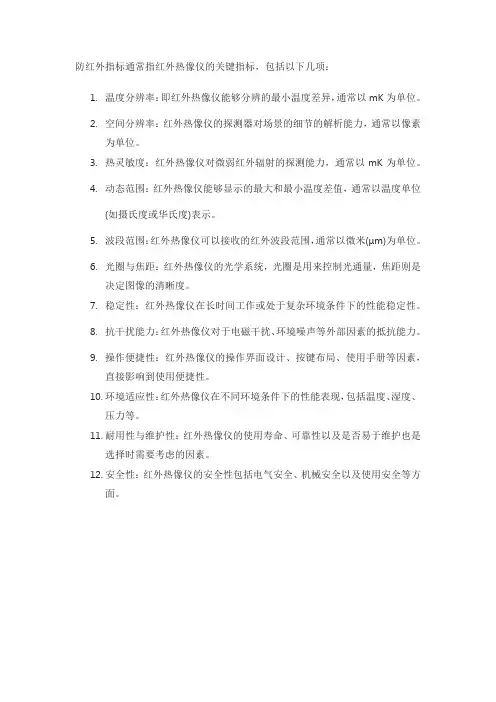

防红外指标通常指红外热像仪的关键指标，包括以下几项：
1.温度分辨率：即红外热像仪能够分辨的最小温度差异，通常以mK为单位。
2.空间分辨率：红外热像仪的探测器对场景的细节的解析能力，通常以像素
为单位。
3.热灵敏度：红外热像仪对微弱红外辐射的探测能力，通常以mK为单位。
4.动态范围：红外热像仪能够显示的最大和最小温度差值，通常以温度单位
(如摄氏度或华氏度)表示。
5.波段范围：红外热像仪可以接收的红外波段范围，通常以微米(μm)为单位。
6.光圈与焦距：红外热像仪的光学系统，光圈是用来控制光通量，焦距则是
决定图像的清晰度。
7.稳定性：红外热像仪在长时间工作或处于复杂环境条件下的性能稳定性。
8.抗干扰能力：红外热像仪对于电磁干扰、环境噪声等外部因素的抵抗能力。
9.操作便捷性：红外热像仪的操作界面设计、按键布局、使用手册等因素，
直接影响到使用便捷性。
10.环境适应性：红外热像仪在不同环境条件下的性能表现，包括温度、湿度、
压力等。
11.耐用性与维护性：红外热像仪的使用寿命、可靠性以及是否易于维护也是
选择时需要考虑的因素。
12.安全性：红外热像仪的安全性包括电气安全、机械安全以及使用安全等方
面。
红外热成像测温仪技术总结1 红外成像测温仪红外热像仪探测器分为：非制冷640×480探测器和非制冷320×240探测器，能够提供清晰的红外图像。
1.1主要技术指标及功能特点1.1.1技术指标表1 红外成像测温仪技术指标1.1.2功能特点a)温度自动校正；b)拍照，SD卡存储（32GB）。
c)激光定位；d)显示器显示中心点温度测量值、全屏最高温度测量值、温度报警阈值、电池电量、色柱；e)实时追踪最高温点，具备过热现象自动判别，超出设置告警温度值即可发出蜂鸣器报警；f)报警温度阈值可调节（以1℃为单位）；g)低电量报警（小于5%）；1.2系统组成及工作原理测温型红外热像仪由成像部分、显示部分、按键控制部分三部分组成。
系统原理框图如图2所示。
图2 测温型红外热像仪原理框图测温型红外热像仪工作原理：外界景物的红外辐射经光学系统聚焦到红外焦平面探测器的光敏面上，探测器里的红外光电转换阵列完成将光信号转换成电信号，经A/D采样，将图像信息转换成数字信息。
这些数字信息经过图像非均匀性校正、坏点替换、图像滤波等算法处理后，在FPGA的时序控制下将图像显示到显示器上。
拍照，图像数据直接从处理器写入SD卡。
1.3分系统设计1.3.1红外成像部分（1）红外探测器测温型红外热像仪选用进口凝视红外焦平面非制冷非晶硅探测器。
目前，国内红外焦平面探测器的发展与国外差距还很大，相比而言，国外技术更成熟。
本系统采用的探测器为国外著名红外探测器厂商最新产品，购货渠道畅通，能够批量进口，易于购买，不仅能够支持该项目的顺利研制，还能够实现批量装备，是高性能要求的军事装备应用首选探测器。
测温型红外热像仪选用探测器主要技术指标如下：类型：微测辐射热计；探测器材料：非晶硅；探测元（像素）数目：320×240、640×480；像元尺寸：17μm；响应波段：8～14μm；a)红外光学设计红外光学部分采用了透射式光学系统，满足轻量化要求的同时通过光学被动补偿方式，使系统能够在-40℃～＋80℃温度范围内良好成像。
国家安全标志证号： MAK130144注：此型号为高配，可拍照，可摄录。
一、产品概述YRH300红外热成像仪，以先进的UFPA非制冷焦平面红外控测器和高质量的光学镜头为核心，结合方便快捷的操作系统、依靠水平的人体工学结构设计、功能完善的拓展配件，为适用用户打造了一款“成像清晰、测量准确、操作简单、携带轻便”的理想测温工具，是现场温度检测、预防性维护等应用场所不二选择。
测量原理：红外辐射：在自然界中，任何温度高于绝对零度（-273℃）的物体都会向外界辐射红外线，物体的辐射能量的大小，和物体表面的温度高低相关。
红外控测器：能把被测物体红外辐射量的变化变成电量变化的装置，也即将光信号转换成电信号。
红外热成像仪利用光学器件将被测目标辐射的红外能量聚集在红外探测器上，将探测器上每个像素点接收的红外数据进行处理后，对比预先标定好的温度数据，转像成标准的视频格式并显示出来，从而实现了将被测物的热分布转像为红外热图的过程。
为种红外热图与被测物体表面的热分布相对应，热图像上面的不同颜色代表被测物体的不同温度。
二、工作环境：a)工作温度：（0～40）℃；b)平均相对湿度：≤ 98% ；c)大气压力：（80～116）kPa；d)工作环境：有瓦斯或煤尘爆炸危险，但无显著振动和冲击，无破坏绝缘的腐蚀气体场所。
三、技术指标1、技术参数四、适用范围●探测煤矿井下隐蔽性火区分布、火源位置●顶板冒落与老塘透水分析●检查运输机、皮带及托辊的发热状况●测量采煤机组、水泵、局扇、防爆电机及动力设备（包括动力电览）的温升●井下中央与采区变电所各种电气设备接头、开关等事故隐患监测●矿难救援；并可利用长期贮存的热图帮助分析井下事故●科学研究●预警地面矸子山与煤堆自然发火，变电所各种接头、排线、开关及变压器的故障检测技术QQ：541595498。

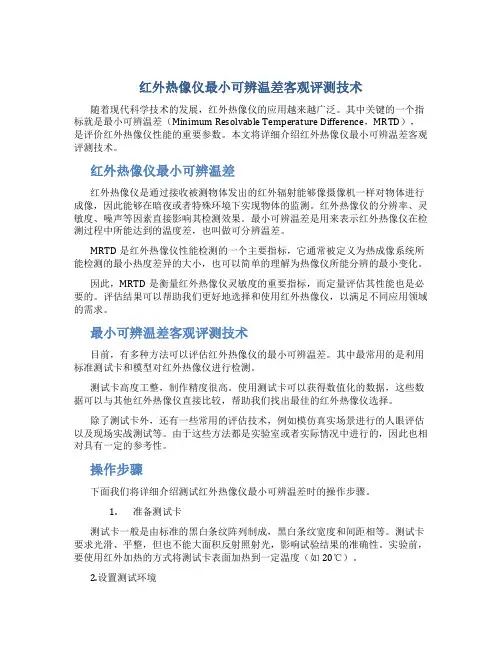

红外热像仪最小可辨温差客观评测技术随着现代科学技术的发展，红外热像仪的应用越来越广泛。
其中关键的一个指标就是最小可辨温差（Minimum Resolvable Temperature Difference，MRTD），是评价红外热像仪性能的重要参数。
本文将详细介绍红外热像仪最小可辨温差客观评测技术。
红外热像仪最小可辨温差红外热像仪是通过接收被测物体发出的红外辐射能够像摄像机一样对物体进行成像，因此能够在暗夜或者特殊环境下实现物体的监测。
红外热像仪的分辨率、灵敏度、噪声等因素直接影响其检测效果。
最小可辨温差是用来表示红外热像仪在检测过程中所能达到的温度差，也叫做可分辨温差。
MRTD是红外热像仪性能检测的一个主要指标，它通常被定义为热成像系统所能检测的最小热度差异的大小，也可以简单的理解为热像仪所能分辨的最小变化。
因此，MRTD是衡量红外热像仪灵敏度的重要指标，而定量评估其性能也是必要的。
评估结果可以帮助我们更好地选择和使用红外热像仪，以满足不同应用领域的需求。
最小可辨温差客观评测技术目前，有多种方法可以评估红外热像仪的最小可辨温差。
其中最常用的是利用标准测试卡和模型对红外热像仪进行检测。
测试卡高度工整，制作精度很高。
使用测试卡可以获得数值化的数据，这些数据可以与其他红外热像仪直接比较，帮助我们找出最佳的红外热像仪选择。
除了测试卡外，还有一些常用的评估技术，例如模仿真实场景进行的人眼评估以及现场实战测试等。
由于这些方法都是实验室或者实际情况中进行的，因此也相对具有一定的参考性。
操作步骤下面我们将详细介绍测试红外热像仪最小可辨温差时的操作步骤。
1.准备测试卡测试卡一般是由标准的黑白条纹阵列制成，黑白条纹宽度和间距相等。
测试卡要求光滑、平整，但也不能大面积反射照射光，影响试验结果的准确性。
实验前，要使用红外加热的方式将测试卡表面加热到一定温度（如20℃）。
2.设置测试环境将环境温度设定为一定值，比如20℃。
红外热像仪装置性能指标要求
1．采购项目产品描述：
红外热像仪装置作为科研型仪器设备，其主要包括：红外热像仪主机、精密红外镜头、相关扩展功能软件包等。
本次政府采购只涉及红外热像仪装置的采购。
2．红外热像仪装置技术指标：
2.1 热图像素不低于120万像素。
2.2 热灵敏度不低于30mK；
2.3测量精度不大于±1°C。
2.4 光谱响应范围：7.5～14um
红外成像速率：50/60Hz
最高红外热图像实时采集速率可达60Hz
温度测量范围：-40～+1200°C。
2.5 内置实时存储器不小于500MB，并具有可扩展功能。
2.6 具备连续记录动态场景和随机重放分析功能。
医用红外热像仪招标参数用途：适用于临床疾病检测及辅助诊断等。
1 工作条件1.1 220V±5%电压范围，50-60Hz1.2 检查室温度：19-28 C1.3 湿度：30%-75%2 主要技术指标（以下★技术指标需要提供“国家食品药品监督管理局医疗器械质量监督检验中心”出具的检验报告）2.1扫描装置2.1.1 波段：7-14um2.1.2 热影像解析度：320(像素)×240(像素)2.1.3拍摄角度：≥37.5°(H) x 50°(V)*2.1.4 温度分辨率：≤0.01℃2.1.5 温度准确度：≤0.15℃*2.1.6 温度测量重复性：≤0.03℃2.1.7 灰度或色彩：＞102.1.8 测温范围：14.5℃～40℃＃2.1.9 调焦方式：手动、自动调焦两种方式2.1.10工作距离：＞0.3米2.1.11颜色选择：黑白、8、16、32、64、128、256位彩色*2.1.12 红外热像画面失真度：≤0.1%＃2.1.13传感器具有符合室内温度定型功能2.1.14有红外线视频存储功能2.1.15 图像存储：320GB HDD； RAM_DDR3 4GB ；CD_ROM_DVD RW2.1.16 打印机：彩色激光打印机2.1.17摄像头有电动旋转功能2.1.18 图像传输：可接入PACS系统＃2.1.19 升降台：使用升降控制踏板控制电动上下调节*2.1.20 图像场周期：≤1s*2.1.21 图像生成时间：≤1s2.1.22 达到确保准确度测温的时间：≤5min2.2 图像分析系统2.2.1 软件系统：Windows系统2.2.2 图像处理：＃2.2.2.1自动标记ROI（重点区域）、自动标记DROI（左右双侧区域）、温度调节2.2.2.2注释、隔离调节、扩大、移动、翻转、还原、扩镜、图片设置、编辑信息＃2.2.2.3图像描述、温度差异显示、自动打印图像文字报告＃2.2.2.4显示疼痛图表＃2.2.2.5按疾病类别解读向导数量＞280例2.2.2.6图像调整（对比）、特定部位显示、网格标记2.2.3 其他：远程会诊（Web Server）2.3 产品认证＃2.3.1 生产厂家具有ISO9001认证证书及ISO13485认证证书3 基本配置3.1主机1台3.2显示器1台3.3彩色激光打印机1台3.4红外摄像头1台3.5电动升降台1台3.6电脑主机1台3.7 供电装置1台3.8体热板1个3.9升降控制踏板1个3.10备品备件：保险丝6个3.11电源及数据线1套4 技术资料4.1详细的中英文操作说明书及应急措施说明书1套4.2仪器检测合格报告1份5 技术服务和培训5.1 技术服务：卖方具备体系化临床培训系统，可提供临床体热学，须到买方提供的现场免费安装、调试设备，进行操作试验，直至运行正常，为3名仪器操作人员提供免费的操作及维护培训。
