民航医院计算机中心机房空调设计方案(修改)

  • 格式：doc
  • 大小：4.28 MB
  • 文档页数：36

1 民航总医院计算机中心机房空调设计方案 一、 项目概况 本工程为民航总医院计算机中心机房空调改造工程，计算机机房建筑面积：28.14平方米，层高3.7米。机房内安放16个服务器。

二、 设计参数依据 （1）设计参数：北京市气象资料和室内温度设计依据 北京台站：北纬39度48分，东经116度28分，海拔31.2米； 室外空调计算(干球)温度： 夏 季：33.2℃ 室外空调计算(湿球)温度： 夏 季：26.4℃ 室外空调计算(干球)温度 冬 季：-12℃ 根据我国国家标准《电子信息系统机房设计规范》（GB50174-2008）及本项目实际情况，机房空调室内设计参数为：机房温度：26±1℃ 机房湿度：50%±5% （2）设计标准： a、国家标准《电子计算机机房设计规范》（GB50174-2008） b、国家标准《计算站场地技术要求》（GB2887-89） c、国家标准《计算站场地安全技术》（GB9361-88） d、国家标准《计算机机房用活动地板的技术要求》（GB6650-86） e、国家标准《电子计算机机房施工及验收规范》（SJ/T30003） f、国家标准《采暖通风与空气调节设计规范》(GB50019)

三、 机房热负荷计算公式描述 计算数据处理中心热负荷，主要来自计算机设备，电源设备，灯光照明、人员呼吸及室外环境热负荷，这些热负荷我们可以根据经验，利用面积算法，估算每平米的发热量来计算。 （1）照明热负荷： Q1=C×S （kw） 房间面积30平米，Q1=10W/m2 ×30m2=0.3 kw （2）建筑维护结构热负荷 Q2=K×S/1000 （kw） K：建筑维护结构热负荷系数（200W/ m2房间面积） S：房间面积 房间面积30平米，Q2=200W/ m2 ×30m2= 6kw （3）服务器热负荷计算 Q3=P×H1×H2 (kw) P:服务器总功率（建设单位给定60KW） H1：同时利用系数，按服务器同时使用计算，选1，

2 H2:负荷工作均匀系数，0.8， Q4=60kw×1×0.8=48kw 机房总热负荷：Q＝Q1+Q2+Q3=54.3kW 实际选型按机房总热负荷大于1.1倍数选型，选用机组制冷量为60KW左右。

四、 机房空调方案介绍

A、方案基本原则： 1、安全可靠性 为确保计算机房服务器全天侯的制冷需求，我司设计机房空调方案中选用两台同等冷量空调机组，环境温度过低时，运行一台空调，夏季及环境温度高时，2台空调机组同时运行，自动切换，互为备用。 2、实用性 采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 B、方案总体介绍 1、机房选用阿尔西制冷工程技术（北京）有限公司生产的型号为CYBERCOOL U DXA 30E2S6精密机房专用空调机两台，空调机互为备用，同时能兼顾计算机房设备的扩展。（阿尔西生产企业生产总部在北京，运行维护保障及时、可靠） 2、机房空调的送风方式为下送风上回风的循环送风方向。机房整体活动地板作为空调送风静压箱，送风口安放在服务器地板两侧；空调回风采用镀锌钢板风管安放在机房吊顶内。 3、活动地板在计算机房中是必不可少的。机房敷设活动地板主要有两个作用：首先，在活

动地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等）；其次，由于敷设了活动地板可以在活动地板下形成空调送风静压箱。此外，活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。 计算机房地板敷设高度400mm,地板规格：600mm×600mm×35mm，地板集中载荷承重：大于400Kg/m2。 4、机房空调对其他专业配合的技术要求： a、规范要求机房专用空调机组的两台空调需采用不同的配电箱以交替的方式配电。防止一路供电故障断电，另一回路可正常运行。每台空调机室外机供电功率为24KW。（规范要求：C级机房按双回路供电，A、B级机房按双电源供电）。 b、活动地板下作为送风静压箱，活动地板下的楼板下部或地面应采取防结露措施；活动地板下四壁及地面均应选用不起尘、不易积灰、易于清洁的饰面材料。 c、机房吊顶内屋顶板应采取保温隔热措施，降低机房内热负荷。 d、机房空调室内机需要提供DN20自来水供水管，DN32钢管排水管。 e、规范要求，计算机服务器机房应该设置洁净气体灭火系统和报警系统，预计增加该部分造价为8万元左右。（凡设置洁净气体灭火系统的主机房，应配置专用空气呼吸器或氧气呼吸器。） f、本方案是根据建设单位给定的机房服务器工作总功率为60KW时，设计选配空调机组的，如果建设单位最终设定的机房服务器总工作功率有大的变动或调整，相应需要调整空调设备的选型，调整工程报价。

3 五、 空调选型 序列号 选型 单台冷量（kW） 数量 说明

1 CYBERCOOL U DXA 30E2S6 31.5 2台 保障机房冷量需要，互为备用。

六、 CYBERCOOL系列精密空调技术参数

1、室内机参数 型号 30.E2 送风方式（1） U-O 规格 S6 制冷量 全冷（2） KW 31.5 显冷（2） KW 29.3 全冷（3） KW 33.6 显冷（3） KW 30.2 风机数量 n 2 传动方式（4） D-T T 风量 m3/h 9500 机外余压（6）(上送风) Pa 125 机外余压（6）(下送风) Pa 75 输入功率 KW 2.2 输入电流 A 5.44 压缩机数量 n 2 输入功率（2） KW 6.9 输入电流（2） A 13.8 输入功率（3） KW 7 输入电流（3） A 12.8 最大电流 A 18.2 启动电流 A 78.6 制冷回路 n. 2 制冷级 n. 2 风冷冷凝器CME 单制冷回路 Mod. 双制冷回路 n×Mod. 2×5

4 电加热器（7） 供热量 KW 13.5 输入电流 A 20.3 工作级 n. 2 加湿器（电极） 加湿量 kg/h 8 输入功率 KW 6 输入电流 A 9.2 加热盘管（5） 加热量 KW 58.9 水流量 m3/h 3.4 压降（盘管＋阀） Kpa 35.3 水容量 L 5.5 热汽再加热（2） 加热量 KW 12.5 管路连接 冷凝水排水 - 3/4" 加湿器进水 FPT 3/4" 加热盘管 FPT 1" 排气管 ODF 2×22 回液管 ODF 2×16 配电数据 最大运行功率 KW 21.7 最大运行电流 A 36.5 电缆规格 mm2 16 长 mm 1360 宽 mm 860 高 mm 1950 净重 kg 450

2、室外机参数 型号 CME.5

5 散热量（1） kw 21.6 风机数量 n 2 风量 m3/h 5600 输入功率 kw 0.33 输入电流 A 1.7 噪声1米远（2） dB(A) 58 连接管径 进汽管 ODF 19 回液管 ODF 12 体积 长 mm 1140 宽 mm 475 高 mm 770 重量 kg 47

备注：以上技术参数以阿尔西公司产品样本为准。

6 七、 CYBERCOOL 系列精密空调简介 CYBERCOOL 系列精密空调是阿尔西集团将多年的房间空调生产技术，结合中国精密空调特性设计、开发、生产的精密房间专用空调机组。此系列产品服务于对温度、湿度有严格要求的空调场合，这种场合要求设备一年365天，每天24小时全天候运行，因此该系列产品具有极高法人可靠性和稳定性及经济性。 CYBERCOOL 精密房间专用空调机组从设计、开发、制造、安装及售后服务完全依照ISO9001质量认证体系进行，全部符合质量标准。 CYBERCOOL 精密房间专用空调机组在出厂前已完成全部的装配、测试，每一个制冷及安全部件都经过严格的检验与测试，并已加注制冷剂及冷冻油，用户只需连接管路、通水通电即可使用，减少现场安装及调试的时间。 CYBERCOOL 精密房间专用空调机组只需更换少量部件后，即可使用R134a或R407C制冷剂。如需要详细的资料，请与本公司技术部门联系。

CYBERCOOL与

舒适性空调机的对比 目前中小型房间内应用的空调系统主要有两大类：一类为舒适性空调，另一类为房间专用空调机组。舒适性空调是以满足人体舒适性要求而设计的，其特点是小风量，大焓差，低显热比，而房间专用空调以满足房间环境的温湿度要求为设计标准，特点为大风量、小焓差、高显热比。舒适性空调的出风温度低，使房间内设备造成凝露现象，危害设备的正常运行，而房间专用空调的出风温度高则避免凝露发生。另外，舒适性空调只有除湿功能，而房间专用空调可以根据房间的具体需求对其进行加湿和除湿。舒适性空调在房间中使用会产生一系列的问题，如电子设备故障多、舒适性空调设备本身的维护量大等。主要原因在于舒适性空调的设计标准不适合房间环境对温湿度的严格要求。由此可见，使用舒适性空调机组虽然减少了初投资，但其使用寿命短，远远不及房间专用空调，并且无法保证房间环境的温湿度要求，致使空调本身和电子设备故障率提高，TCO(全生命周期成本)反而远远高于房间专用空调。 1、技术特点

合集下载

机房空调系统方案

机房空调系统方案

机房空调系统方案机房是各个公司和组织必不可少的重要设施之一，它承载着大量的信息设备和服务器，为企业的正常运营提供关键的支持。

然而，由于机房内设备运行所产生的热量会导致温度升高，而过高的温度会对设备的正常运行和寿命造成严重影响。

因此，机房空调系统的设计和运行变得至关重要。

本文将探讨一个高效可靠的机房空调系统方案，以确保机房内的温度保持在理想的范围内。

一、机房空调系统的功能和需求1. 温度控制：机房内设备的正常工作需要在一定的温度范围内，通常为20-25摄氏度。

因此，机房空调系统的首要任务是将室内温度控制在理想范围内。

2. 湿度控制：除了温度，机房内的湿度也需要得到有效控制。

过高的湿度会导致设备腐蚀和电气故障，而过低的湿度则会增加静电风险。

因此，机房空调系统需要能够控制湿度在适宜的范围内，通常为40-60%。

3. 高效节能：随着机房装备的不断增加，机房的能耗也在不断增加。

因此，设计一个高效节能的空调系统对于机房的可持续发展至关重要。

二、机房空调系统的设计方案1. 空调设备选择：机房空调系统通常采用精密空调和冷却设备相结合的方式。

精密空调主要负责控制温度和湿度，而冷却设备则起到降低室内温度的作用。

在选择空调设备时，应考虑其能效比、制冷量和运行噪音等因素，以确保系统的高效性和稳定性。

2. 空调布局：机房空调系统的布局应考虑机房的大小、形状和设备布置。

通常情况下，采用冷通道与热通道分离的布局可有效提高空调效果。

此外，还应根据机房的特点确定适当的通风口和温度传感器的位置，以实时监测和调整机房内的环境参数。

3. 温度和湿度控制：为了确保机房内的温度和湿度控制在理想范围内，空调系统应配备智能控制系统。

该系统可以根据设备负荷和环境参数实时调整制冷量和通风量。

此外，还可以通过数据分析和预测来优化空调系统的运行效果，提高能源利用效率。

4. 制冷循环系统：机房空调系统的制冷循环系统是其核心组成部分。

这个系统通常由压缩机、冷凝器、蒸发器和膨胀阀等组件组成。

机房精密空调设计方案

机房精密空调设计方案

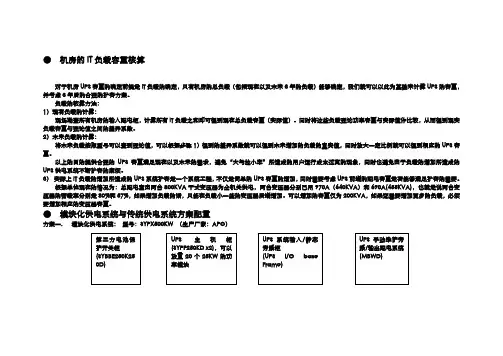

● 机房的IT负载容量核算 对于机房UPS容量的确定前提是IT负载的确定，只有机房的总负载（包括现在以及未来3年的负载）能够确定，我们就可以以此为基础来计算UPS的容量，并考虑3年后的合理的扩容方案。 负载的核算方法： 1）现有负载的计算： 现场勘查所有机房的输入配电柜，计算所有IT负载之和即可得到现在总负载容量（实际值）。同时将这些负载理论功率容量与实际值作比较，从而得到现实负载容量与理论值之间的差异系数。 2）未来负载的计算： 将未来负载按照型号可以查到理论值，可以根据步骤1）得到的差异系数就可以得到未来增加的负载的真实值，同时放大一定比例就可以得到相应的UPS容量。 以上的目的提供合理的UPS容量满足现在以及未来的需求，避免“大马拉小车”所造成的用户运行成本过高的现象，同时也避免由于负载的增加所造成的UPS供电系统不断扩容的麻烦。 3） 实际上IT负载的增加所造成的UPS系统扩容是一个系统工程，不仅是简单的UPS容量的增加，同时需要考虑UPS前端的配电容量是否能够满足扩容的需要。 根据单位现在的情况为：总配电室由两台800KVA干式变压器为全机关供电，两台变压器分别已用970A（640KVA）和690A(455KVA)，也就是说两台变压器的带载率分别是80%和57%，如果增加负载的话，只能在负载小一些的变压器后端增加。可以增加的容量仅为200KVA，如果还需要增加更多的负载，必须要增加相应的变压器容量。 ● 模块化供电系统与传统供电系统方案配置

方案一. 模块化供电系统： 型号：SYPX500KW （生产厂家：APC）

UPS系统输入/静态旁路柜 (UPS I/O base Frame) UPS手动维护旁路/输出配电系统 (MBWD) UPS主机柜(SYPF250KD x2)，可以放置20个25KW的功率模块 第三方电池保护开关柜 (SYBBE250K250D) 方案特点及优势: ◆ 高可用性: 供电具有冗余功能. 并在负载为475KW时,具备(N+1)功能; 当负载为450KW时,具备(N+2)功能.因此在初期负载为200KW时，供电系统承担的负载带载率为40%，此时供电系统的冗余度为（N+12）,即可以允许12个功率模块同时发生故障，系统的供电功能任然保持正常运行。相对于传统UPS供电系统，其可靠性大幅提高。 带载率 冗余度 系统效率 200KW 40% N+12 96% 300KW 60% N+8 96% ◆ 先进性：采用UPS领域最先进的结构与技术。 ◆ 维修方便: 该系统所有模块均支持热插拔功能,故障判定简单准确,可以在几分钟之内将故障模块换下.

机房专用空调方案

机房专用空调方案

机房专用空调方案机房作为信息技术的核心运作场所，其稳定的温度和湿度环境对设备的正常运行至关重要。

由于内部设备的高热量密度和环境的要求，需要专门的机房专用空调系统来提供稳定的环境条件。

本文将探讨机房专用空调的方案设计和相关要点。

一、机房空调的重要性机房内部设备的高热量密度和长时间运行，对温度和湿度环境提出了相对严格的要求。

在过高的温度下运行，设备易受到过热的影响，降低设备的寿命和稳定性。

同时，过高或过低的湿度会导致设备的电子元器件受潮或过干，进而影响设备的正常运行。

因此，机房专用空调成为保证机房设备正常运行的关键。

二、机房空调的分类机房空调可分为传统空调和精密空调两大类。

传统空调主要用于一般办公环境，能满足一般的舒适度要求，但无法提供较精确的温度和湿度控制，适应不了机房高热量密度的要求。

而精密空调则是专门为机房环境设计的，具备高度的温度和湿度控制能力，可以在机房内提供更为稳定的环境条件。

三、精密空调的设计要点1. 水冷和风冷两种制冷方式精密空调可以采用水冷或风冷两种制冷方式。

水冷制冷方式的优势在于散热效果好，且噪音低，但需要额外的水冷设备，且在维护和管理上较为繁琐。

而风冷制冷方式则相对简单，无需额外的水冷设备，但散热效果和噪音控制相对较差。

根据机房的热负荷和工程预算，可以选择适合的制冷方式。

2. 空调系统的结构设计机房空调系统需要考虑两个方面的设计，即新风系统和回风系统。

新风系统主要负责为机房提供新鲜空气，保证机房内空气的循环和氧气供给。

回风系统则负责将机房内的热空气排出，维持机房内的温度和湿度恒定。

这两个系统需要合理设计和配置，以满足机房的换气和热量控制要求。

3. 温度和湿度控制精密空调的一个重要功能就是温度和湿度的精确控制。

机房内的温度应保持在一个较为稳定的范围内，一般控制在20°C至24°C之间。

湿度控制方面，由于机房内的设备易受到湿度波动的影响，一般将湿度控制在40%至60%之间，避免过干或过湿对设备造成的损害。

中心机房建设项目机房精密空调新风系统设计方案

中心机房建设项目机房精密空调新风系统设计方案

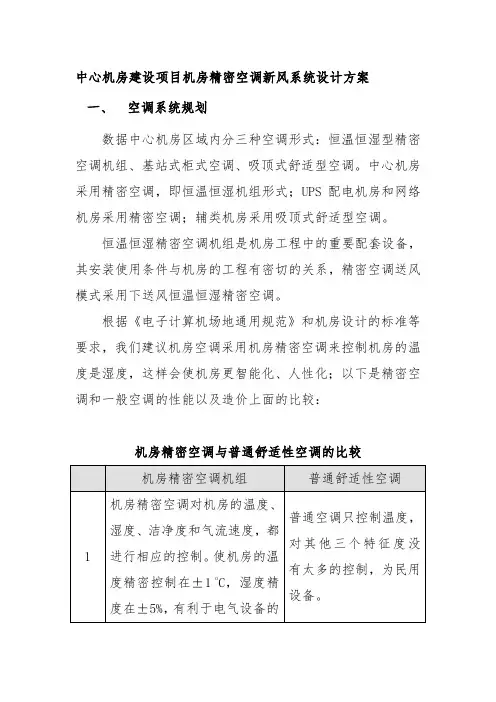

中心机房建设项目机房精密空调新风系统设计方案一、空调系统规划数据中心机房区域内分三种空调形式：恒温恒湿型精密空调机组、基站式柜式空调、吸顶式舒适型空调。
